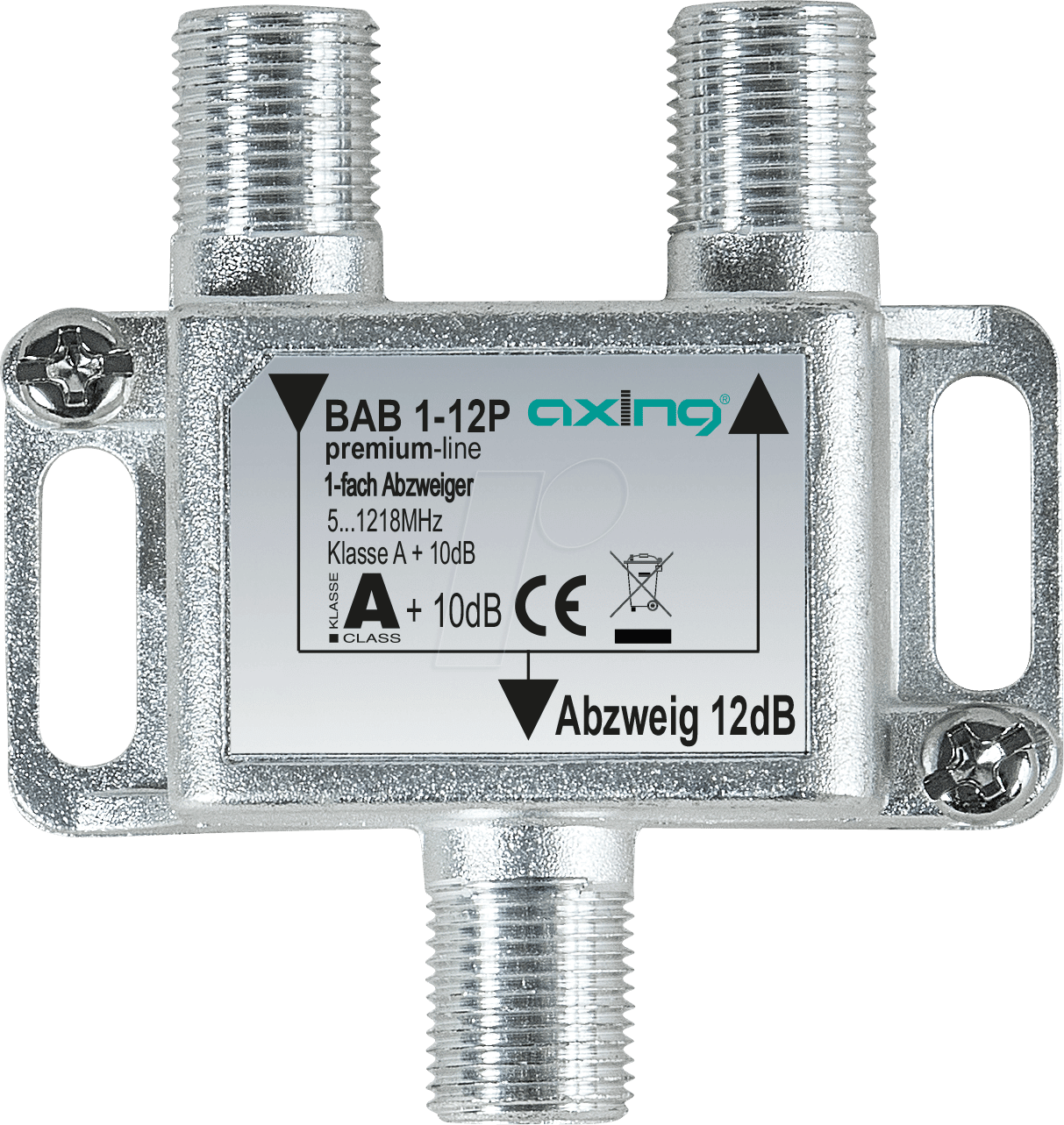

Perfekte Signalverteilung für anspruchsvolle Netzwerke: Der BAB 1-12P Abzweiger
Sie planen den Ausbau oder die Optimierung Ihres Koaxialkabelnetzes und benötigen eine zuverlässige Lösung zur Signalverteilung? Der BAB 1-12P Abzweiger mit 1-facher Auskopplung und einer Dämpfung von 12 dB ist die ideale Komponente für professionelle Installationen im Frequenzbereich von 5 bis 1218 MHz. Ob in Wohngebäuden, Mehrparteienhäusern oder gewerblichen Objekten – dieser Abzweiger gewährleistet eine gleichmäßige und verlustarme Verteilung Ihres Antennen- und Kabelfernsehsignals.
Warum der BAB 1-12P die überlegene Wahl ist
Im Gegensatz zu einfacheren oder qualitativ minderwertigeren Abzweigern zeichnet sich der BAB 1-12P durch seine herausragende Signalqualität und seine Robustheit aus. Er wurde entwickelt, um auch bei hohen Frequenzen und über lange Leitungswege eine minimale Signalabschwächung zu garantieren. Die präzise gefertigten Kontakte und die hochwertige Abschirmung minimieren Reflexionen und Einkopplungen, was zu einem klaren und stabilen Signal führt. Dies ist entscheidend für den Empfang von hochauflösenden Fernsehprogrammen und die stabile Funktion von Internetverbindungen über Koaxialkabel.
Präzision und Leistung im Detail
Der BAB 1-12P Abzweiger ist ein essenzieller Bestandteil für jede Satelliten- und Kabelfernsehinstallation, die auf maximale Performance ausgelegt ist. Seine spezifischen Eigenschaften sind darauf ausgelegt, den Anforderungen moderner digitaler Übertragungssysteme gerecht zu werden.
- Frequenzbereich von 5 bis 1218 MHz: Diese breite Abdeckung stellt sicher, dass der Abzweiger mit nahezu allen gängigen Rundfunk- und Fernsehstandards kompatibel ist, einschließlich terrestrischen und Satellitenfernsehens sowie DOCSIS 3.1-Kabelinternet.
- 1-fache Auskopplung: Ermöglicht die gezielte Abzweigung eines Signals von einer Hauptleitung zu einem Endgerät oder einer weiteren Verteilungsebene. Dies ist ideal für die Anbindung einzelner Receiver oder die Speisung einer kleinen Gruppe von Teilnehmern.
- 12 dB Dämpfung: Diese spezifische Dämpfung ist sorgfältig gewählt, um einen optimalen Kompromiss zwischen Signalverlust und Auskopplungsstärke zu erzielen. Sie minimiert die Beeinträchtigung des Hauptsignals, während sie gleichzeitig eine ausreichende Signalstärke für den angeschlossenen Teilnehmer bereitstellt.
- Hohe Rückflussdämpfung: Eine kritische Eigenschaft, die sicherstellt, dass nur minimale Signalreflexionen auftreten. Dies ist entscheidend für die Signalintegrität, insbesondere bei hohen Frequenzen und langen Kabelwegen, und verhindert Probleme wie Echos im Signal.
- Hervorragende Entkopplung: Sorgt dafür, dass die Signale der einzelnen Abzweige sich nicht gegenseitig stören, was für eine klare und störungsfreie Übertragung unerlässlich ist.
- Robuste Bauweise und Langlebigkeit: Gefertigt aus hochwertigen Materialien, ist der BAB 1-12P für den dauerhaften Einsatz in verschiedensten Umgebungen konzipiert.
Technische Spezifikationen des BAB 1-12P Abzweigers
Die technischen Details unterstreichen die Hochwertigkeit und Zuverlässigkeit dieses Abzweigers. Eine präzise Fertigung und die Auswahl der richtigen Materialien sind entscheidend für die Signalqualität.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Abzweiger (Distribution Tapper) |
| Modellbezeichnung | BAB 1-12P |
| Frequenzbereich | 5 – 1218 MHz |
| Anzahl der Abzweige | 1-fach |
| Auskopplungsdämpfung (Tap Loss) | 12 dB |
| Durchgangsdämpfung (Insertion Loss) | Ca. 1,5 dB (typisch, für die Hauptleitung) |
| Rückflussdämpfung (Return Loss) | ≥ 18 dB (typisch, über den gesamten Frequenzbereich) |
| Entkopplung (Isolation) | ≥ 22 dB (typisch, zwischen Auskopplung und Durchgang) |
| Anschlussart | Standard F-Anschluss (buchse/männlich, je nach Anwendungsszenario der jeweiligen Anschlüsse zu verstehen) |
| Gehäusematerial | Hochwertige Zinkdruckgusslegierung |
| Oberflächenbehandlung | Galvanisch verzinkt oder vernickelt für Korrosionsschutz |
| Abschirmung | Hohe EMV-Abschirmung (Elektromagnetische Verträglichkeit) |
| Einsatzbereich | Gebäudeinstallationen, Kopfstellen, Antennenanlagen, Kabelfernsehnetze |
| Temperaturbereich | -20°C bis +70°C (für den professionellen Einsatz ausgelegt) |
Optimale Einsatzmöglichkeiten für maximale Signalqualität
Der BAB 1-12P ist ein unverzichtbares Werkzeug für jeden, der eine zuverlässige und verlustarme Signalverteilung in seinem Netzwerk benötigt. Seine Präzision und die durchdachte Konstruktion machen ihn zur ersten Wahl für professionelle Anwender.
- Installation in Kopfstellen: Zur Aufteilung des eingehenden Signals auf mehrere Ausgänge für verschiedene Frequenzbänder oder Teilnehmergruppen.
- Verteilung in Mehrparteienhäusern: Um das Hauptsignal von der Dachantenne oder dem Kabelnetzbetreiber gleichmäßig auf die Wohnungen zu verteilen, wobei die 12 dB Dämpfung eine ausgewogene Signalstärke pro Teilnehmer gewährleistet.
- Erweiterung bestehender Kabelnetze: Wenn zusätzliche Teilnehmer angeschlossen werden müssen, ohne die Signalqualität für bestehende Anschlüsse signifikant zu beeinträchtigen.
- Satelliten- und Terrestrische Antennenanlagen: Zur Verzweigung des Signals von einem Multischalter oder einem Verteiler zu einzelnen Receivern oder einer Gruppe von Receivern.
- Integration in Breitband-Kabelnetze: Unterstützt die Frequenzen, die für modernes Kabelinternet (DOCSIS) relevant sind, und trägt zur Stabilität der Datenübertragung bei.
- Einsatz in gewerblichen Umgebungen: Wo eine hohe Zuverlässigkeit und Signalqualität für Kommunikationssysteme unabdingbar ist.
FAQ – Häufig gestellte Fragen zu BAB 1-12P – Abzweiger 5-1218 MHz, 1-fach, 12 dB
Was ist die Hauptfunktion eines Abzweigers wie dem BAB 1-12P?
Ein Abzweiger wie der BAB 1-12P dient dazu, ein Koaxialkabel-Signal von einer Hauptleitung zu einer oder mehreren separaten Leitungen abzuzweigen. Dabei wird ein Teil des Signals „abgenommen“ (ausgekoppelt), während der Großteil des Signals weiterhin über die Hauptleitung (Durchgang) geleitet wird. Dies ermöglicht die Verteilung eines einzelnen Signals auf mehrere Endgeräte oder weitere Verteilungsstufen.
Welche Vorteile bietet die Spezifikation von 12 dB Dämpfung?
Die 12 dB Auskopplungsdämpfung des BAB 1-12P bedeutet, dass das ausgekoppelte Signal um etwa 12 Dezibel im Vergleich zum Eingangssignal abgeschwächt wird. Dies ist ein optimierter Wert, der einen guten Kompromiss zwischen der Signalstärke für den angeschlossenen Teilnehmer und der Beeinträchtigung des Hauptsignals darstellt. Für Anwendungen, bei denen eine moderate Signalverteilung an einen einzelnen Punkt ausreicht, ist dies eine ideale Einstellung, um Signalübersteuerung zu vermeiden und gleichzeitig genügend Signalenergie zu liefern.
Ist der BAB 1-12P mit allen Arten von Koaxialkabeln kompatibel?
Ja, der BAB 1-12P ist mit allen gängigen Koaxialkabeln im Frequenzbereich von 5 bis 1218 MHz kompatibel, die mit einem Standard F-Anschluss versehen sind. Dies umfasst typischerweise RG-6, RG-11 und ähnliche Kabeltypen, die in Satelliten-, Kabel- und terrestrischen Antennenanlagen verwendet werden.
Was bedeutet „hohe Rückflussdämpfung“ und warum ist sie wichtig?
Hohe Rückflussdämpfung (Return Loss) bedeutet, dass der Abzweiger nur sehr geringe Signalreflexionen verursacht, wenn das Signal auf seine Grenzen trifft. Reflexionen können das ursprüngliche Signal stören und zu Bild- oder Tonstörungen führen, besonders bei höheren Frequenzen. Eine hohe Rückflussdämpfung gewährleistet, dass das Signal sauber und unverfälscht weitergeleitet wird, was für die Signalintegrität unerlässlich ist.
Kann der BAB 1-12P auch für Internetverbindungen über Kabelfernsehen verwendet werden?
Ja, der BAB 1-12P unterstützt einen Frequenzbereich bis 1218 MHz, der für moderne Kabelinternetstandards wie DOCSIS 3.1 relevant ist. Die hohe Signalqualität und geringen Dämpfungen helfen dabei, eine stabile und zuverlässige Internetverbindung über das Koaxialkabel aufrechtzuerhalten, auch wenn das Signal aufgeteilt wird.
Ist eine spezielle Installation oder Werkzeug für den BAB 1-12P erforderlich?
Für die Installation des BAB 1-12P sind keine speziellen Werkzeuge erforderlich, die über Standardwerkzeuge für die Installation von Koaxialkabeln hinausgehen. Üblicherweise benötigen Sie einen Koaxialkabel-Abisolierer und einen passenden Schraubenschlüssel oder eine Zange, um die F-Stecker fest anzuziehen. Die Montage ist unkompliziert und an die Standardanschlusstechnik von Koaxialkabeln angepasst.
Wie unterscheidet sich der BAB 1-12P von einem Durchgangsstecker oder einer Diseqc-Weiche?
Ein Durchgangsstecker dient lediglich dazu, zwei Koaxialkabel miteinander zu verbinden und stellt praktisch keine Signalabschwächung dar. Eine Diseqc-Weiche (Diseqc Switch) ist ein aktives Bauteil, das verschiedene Satellitensignale auf einer Leitung zusammenfasst oder basierend auf einem Steuersignal ein Signal auswählt. Der BAB 1-12P ist ein passiver Abzweiger, der ein Signal aufteilt und dabei eine definierte Dämpfung einführt, was ihn für Verteilungszwecke und nicht für Signalumschaltung oder reine Verbindung geeignet macht.
