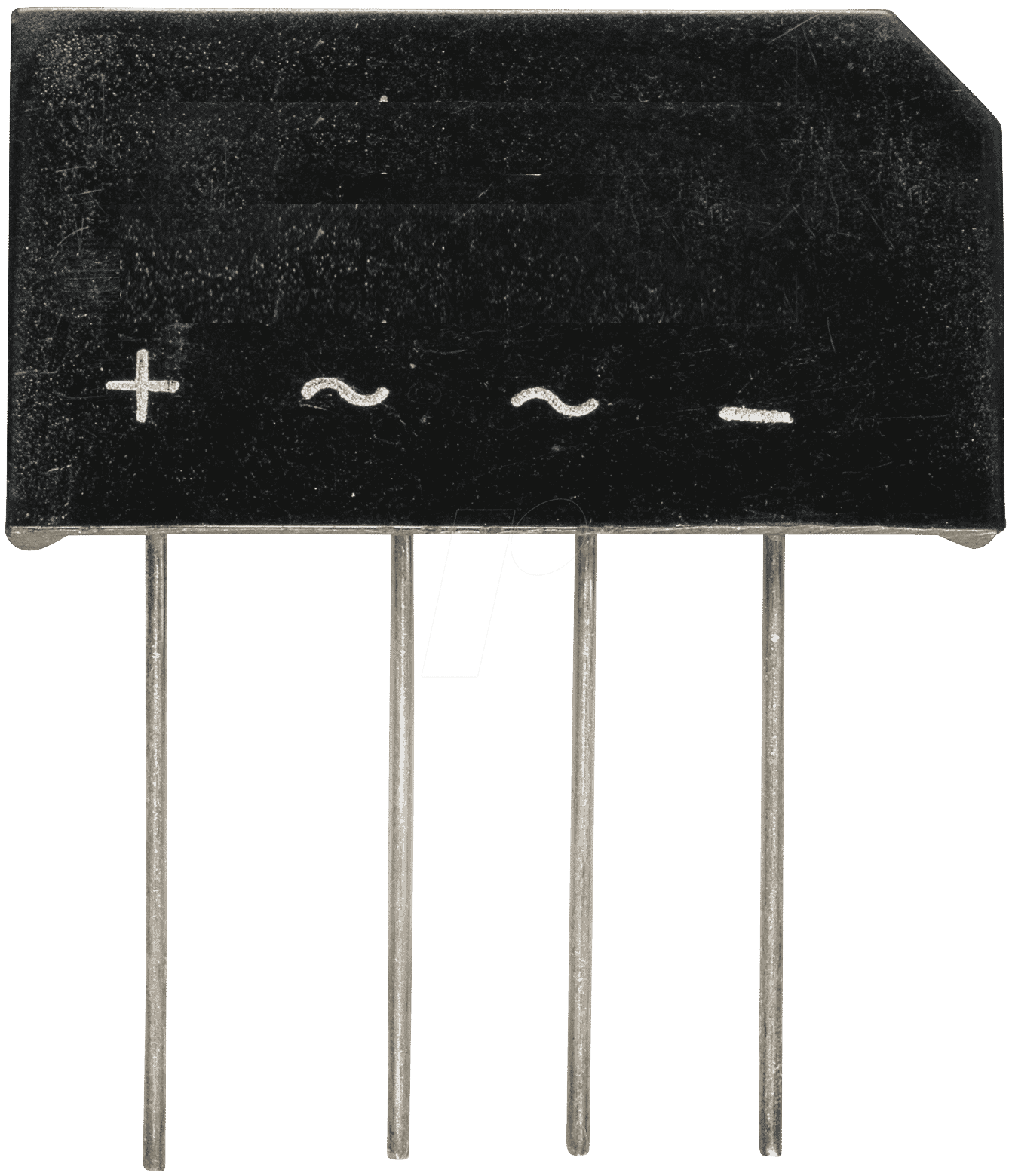

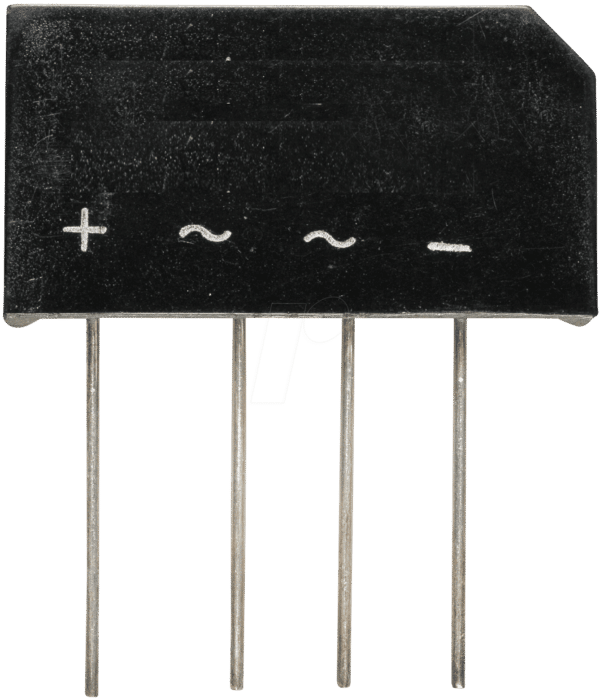

B80C5000-WW+ – Hochleistungs-Flach-Brückengleichrichter für anspruchsvolle Anwendungen
Der B80C5000-WW+ Flach-Brückengleichrichter ist die ideale Lösung für alle, die eine zuverlässige und effiziente Umwandlung von Wechselstrom in Gleichstrom benötigen, insbesondere in industriellen Umgebungen und bei der Entwicklung komplexer Elektronikprojekte. Entwickelt für höchste Leistungsanforderungen und maximale Betriebssicherheit, stellt dieser Gleichrichter eine überlegene Wahl gegenüber Standardkomponenten dar, indem er eine höhere Strombelastbarkeit und Spannungstoleranz in einem kompakten und leicht integrierbaren Format bietet.
Kernkompetenzen des B80C5000-WW+
Dieser Flach-Brückengleichrichter zeichnet sich durch seine herausragende Leistungsfähigkeit und Robustheit aus. Er ist konzipiert, um auch unter anspruchsvollen Betriebsbedingungen stabil und effizient zu arbeiten. Die spezifische Auslegung ermöglicht eine präzise Gleichrichtung von Wechselspannungen bis zu 160 V bei einer maximalen Stromstärke von 5 A. Dies macht ihn zu einem unverzichtbaren Bauteil für Netzteile, Motorsteuerungen, Ladegeräte und eine Vielzahl weiterer Applikationen, bei denen eine hohe Gleichstromqualität gefordert ist.
Überlegene Vorteile gegenüber Standardlösungen
- Höhere Strombelastbarkeit: Mit 5 A bietet der B80C5000-WW+ eine signifikant höhere Stromtragfähigkeit als viele herkömmliche Gleichrichter seiner Bauform, was ihn für leistungsintensivere Schaltungen prädestiniert.
- Erweiterte Spannungsfestigkeit: Die 160 V Nennspannung ermöglicht den Einsatz in Systemen mit höheren Wechselspannungspegeln, was die Designflexibilität erhöht und die Notwendigkeit von zusätzlichen Schutzschaltungen reduziert.
- Kompakte Flachbauform: Das Design als Flach-Brückengleichrichter ermöglicht eine platzsparende Integration in Leiterplattenlayouts, selbst bei dichten Bestückungen.
- Optimierte Wärmeableitung: Die Konstruktion des Gehäuses ist auf eine effiziente Wärmeabfuhr ausgelegt, was eine längere Lebensdauer und eine stabilere Performance unter Last gewährleistet.
- Hohe Zuverlässigkeit: Durch die Verwendung hochwertiger Halbleitermaterialien und eine präzise Fertigung garantiert der B80C5000-WW+ eine langfristige und störungsfreie Funktion.
- Breiter Temperaturbereich: Ausgelegt für den professionellen Einsatz, bietet dieser Gleichrichter auch bei variierenden Umgebungstemperaturen eine konstante Performance.
Technische Spezifikationen und Konstruktion
Der B80C5000-WW+ ist ein monolithischer Brückengleichrichter, der aus vier einzelnen Dioden besteht, die intern zu einer Brückenschaltung verbunden sind. Diese Integration minimiert externe Verdrahtungsfehler und reduziert die Anzahl der benötigten Komponenten auf der Leiterplatte. Die verwendeten Halbleitermaterialien sind sorgfältig ausgewählt, um einen geringen Durchlasswiderstand und eine schnelle Schaltgeschwindigkeit zu gewährleisten. Dies resultiert in einer hohen Effizienz des Gleichrichtungsprozesses und minimiert Energieverluste, was sich positiv auf die Gesamteffizienz des Endgeräts auswirkt.
Das Gehäuse des B80C5000-WW+ ist so konzipiert, dass es eine effektive Wärmeabfuhr ermöglicht. Dies ist entscheidend, da bei der Gleichrichtung Verluste in Form von Wärme entstehen. Eine gute Wärmeableitung verhindert Überhitzung, die zu einer Degradation der Bauteile und schließlich zu einem Ausfall führen kann. Die Flachbauform erlaubt zudem eine gute Anbindung an Kühlkörper, falls die thermischen Anforderungen dies erfordern.
Anwendungsgebiete und Integration
Die Vielseitigkeit des B80C5000-WW+ macht ihn zu einem Schlüsselbauteil in einer breiten Palette von Elektroniksystemen. Typische Einsatzbereiche umfassen:
- Industrielle Stromversorgungen: Für die Erzeugung stabiler Gleichspannungen in Produktionsanlagen, Steuerungssystemen und Prüfgeräten.
- Automobil-Elektronik: In Bordnetz-Systemen und Ladegeräten für Fahrzeuge, wo Robustheit und Leistungsfähigkeit essenziell sind.
- Unterhaltungselektronik: In Netzteilen für Hi-Fi-Anlagen, Fernseher und andere anspruchsvolle Konsolen.
- Motorsteuerungen: Zur Erzeugung der notwendigen Gleichspannungen für die Ansteuerung von Gleichstrommotoren oder als Teil von Frequenzumrichtern.
- Laborgeräte: In präzisen Mess- und Regelgeräten, die auf eine stabile und saubere Gleichspannung angewiesen sind.
- LED-Treiber: Zur Umwandlung der Netzspannung in die für leistungsstarke LEDs benötigte Gleichspannung.
Die einfache Anschlusslogik der Brückengleichrichterschaltung erleichtert die Integration in bestehende oder neue Schaltungsdesigns erheblich. Die Pins sind klar gekennzeichnet, was die korrekte Verdrahtung sicherstellt und Montagefehler minimiert.
Qualität und Langlebigkeit
Bei Lan.de legen wir größten Wert auf die Qualität der von uns angebotenen Komponenten. Der B80C5000-WW+ Brückengleichrichter wird von renommierten Herstellern gefertigt, die für ihre hohen Qualitätsstandards und ihre Zuverlässigkeit bekannt sind. Die Verwendung von hochwertigen Materialien und die präzise Fertigung gewährleisten eine außergewöhnliche Langlebigkeit und Betriebssicherheit. Dies bedeutet für Sie als Anwender eine Reduzierung von Ausfallzeiten und Wartungskosten, sowie eine erhöhte Verlässlichkeit Ihrer entwickelten Produkte.
Produkteigenschaften im Überblick
| Eigenschaft | Details |
|---|---|
| Produktname | B80C5000-WW+ – Flach-Brückengleichrichter |
| Maximale Sperrspannung (pro Diode) | 160 V |
| Maximaler Gleichstrom (Durchschnitt) | 5 A |
| Gehäusetyp | Flachbauform für einfache Montage und gute Wärmeabfuhr |
| Anschlussart | Lötfahnen für zuverlässige Verbindung auf Leiterplatten |
| Betriebstemperaturbereich | Umfassend und für industrielle Anwendungen optimiert (spezifische Daten auf Anfrage/Datenblatt) |
| Wirkungsgrad | Hoch durch optimierte Halbleiter und geringe Durchlassspannung, was Energieverluste minimiert. |
| Zuverlässigkeit | Hohe Lebensdauer durch hochwertige Materialien und bewährte Technologie. Ideal für dauerhafte Anwendungen. |
FAQ – Häufig gestellte Fragen zu B80C5000-WW+ – Flach-Brückengleichrichter, 160 V, 5 A
Was ist die Hauptfunktion eines Brückengleichrichters wie des B80C5000-WW+?
Ein Brückengleichrichter wandelt Wechselstrom (AC) in Gleichstrom (DC) um. Der B80C5000-WW+ nutzt vier Dioden in einer spezifischen Anordnung, um sicherzustellen, dass der Strom unabhängig von der Polarität der Eingangswechselspannung immer in der gleichen Richtung durch den Ausgang fließt.
Für welche Arten von Stromversorgungen ist der B80C5000-WW+ besonders geeignet?
Er ist ideal für die Entwicklung von Schaltnetzteilen, linearen Netzteilen, Motorsteuerungen, Batterieladegeräten und anderen Stromversorgungsanwendungen, bei denen eine zuverlässige und stabile Gleichstromquelle benötigt wird.
Warum ist die maximale Sperrspannung von 160 V wichtig?
Die maximale Sperrspannung gibt an, welche Rückwärtsspannung die Dioden im Brückengleichrichter aushalten können, ohne beschädigt zu werden. 160 V sind ein guter Wert, der die Integration in Systeme mit Netzspannungen bis zu etwa 110-120 V (effektiv) ermöglicht und eine gute Sicherheitsreserve bietet.
Was bedeutet die Angabe von 5 A maximalem Gleichstrom?
5 A ist die maximale durchschnittliche Stromstärke, die der Brückengleichrichter im Gleichstrommodus dauerhaft führen kann, ohne übermäßig heiß zu werden oder beschädigt zu werden. Dies bestimmt, wie leistungsfähig die damit versorgten Geräte sein können.
Besteht die Notwendigkeit eines Kühlkörpers für den B80C5000-WW+?
Ob ein Kühlkörper benötigt wird, hängt stark von der tatsächlichen Strombelastung und der Umgebungstemperatur ab. Bei voller Auslastung oder in schlecht belüfteten Umgebungen kann die Verwendung eines Kühlkörpers die Lebensdauer und Zuverlässigkeit des Bauteils signifikant erhöhen, da er die Wärme besser abführt.
Ist der B80C5000-WW+ für den Einsatz in Hochfrequenzanwendungen geeignet?
Dieser Gleichrichter ist primär für Standard-Netzfrequenzen (50/60 Hz) ausgelegt. Für Hochfrequenzanwendungen mit Kilohertz-Bereichen wären spezialisierte Schottky-Dioden oder schnellere Gleichrichtertypen besser geeignet, um Schaltverluste zu minimieren.
Welche Vorteile bietet die Flachbauform dieses Gleichrichters?
Die Flachbauform ermöglicht eine sehr niedrige Bauhöhe auf der Leiterplatte, was besonders in platzkritischen Designs vorteilhaft ist. Zudem erleichtert sie oft die mechanische Montage und kann die Wärmeableitung durch direkten Kontakt zur Platine oder zu einem Kühlkörper unterstützen.
