Zuverlässige Gleichrichtung für anspruchsvolle Schaltungen: Der B80C3700-WW+ Brückengleichrichter
Der B80C3700-WW+ Brückengleichrichter ist die essenzielle Komponente zur Umwandlung von Wechselstrom (AC) in Gleichstrom (DC) für elektronische Schaltungen. Er richtet sich primär an Ingenieure, Entwickler und technisch versierte Hobbyisten, die eine robuste und effiziente Lösung für die Stromversorgung ihrer Projekte benötigen. Wenn eine präzise und verlustarme Gleichrichtung unerlässlich ist, bietet dieser Brückengleichrichter eine überlegene Performance gegenüber einfachen Diodenanordnungen.
Leistungsmerkmale und technische Überlegenheit
Der B80C3700-WW+ zeichnet sich durch seine herausragenden Leistungsdaten aus, die ihn von Standardkomponenten abheben. Mit einer Sperrspannung von 200 V und einem maximalen Gleichstrom von 3,7 A ist er für eine Vielzahl von Anwendungen geeignet, bei denen Zuverlässigkeit und Stabilität im Vordergrund stehen. Seine optimierte interne Struktur minimiert den Spannungsabfall und reduziert die Verlustleistung, was zu einer verbesserten Effizienz des Gesamtsystems führt.
- Hohe Sperrspannung: Bietet ausreichende Reserven für Anwendungen mit variablen Spannungsquellen.
- Solider Gleichstromwert: Ermöglicht den Einsatz in leistungsfähigeren Stromversorgungen und Geräten.
- Geringer Durchlasswiderstand: Minimiert Energieverluste und reduziert die Wärmeentwicklung.
- Robuste Bauweise: Gewährleistet eine lange Lebensdauer und Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen.
- Optimierte thermische Eigenschaften: Ermöglicht eine effiziente Wärmeableitung und verhindert Überhitzung.
Anwendungsgebiete des B80C3700-WW+
Die Vielseitigkeit des B80C3700-WW+ Brückengleichrichters eröffnet zahlreiche Einsatzmöglichkeiten in verschiedenen technologischen Bereichen. Seine spezifischen Eigenschaften machen ihn zur idealen Wahl für:
- Industrielle Stromversorgungen: In Produktionsanlagen und Steuerungssystemen, wo konstante und stabile Gleichspannung benötigt wird.
- Automatisierungstechnik: Zur Stromversorgung von Sensoren, Aktoren und Steuergeräten.
- Audio- und Videogeräte: In Hi-Fi-Anlagen und professioneller Videoausrüstung zur Gewährleistung einer sauberen Gleichspannung für empfindliche Komponenten.
- Labor- und Messtechnik: In Prüfgeräten und Netzteilen für präzise und störungsfreie Messungen.
- Ladeinfrastruktur: In Ladegeräten für Elektrofahrzeuge und Batteriemanagementsystemen.
- DIY-Elektronikprojekte: Für anspruchsvolle Hobbyisten, die Wert auf Qualität und Leistungsfähigkeit legen.
Vergleich mit herkömmlichen Gleichrichtungslösungen
Herkömmliche Gleichrichtungslösungen, wie einzelne Schottky-Dioden oder Standard-Siliziumdioden, können in Bezug auf Spannungsabfall, Verlustleistung und thermische Belastung Nachteile aufweisen. Der B80C3700-WW+ ist als integrierte Brückenschaltung konzipiert, die diese Probleme optimiert:
- Integrierte Diode: Die vier Dioden sind bereits in einer kompakten Brückenschaltung angeordnet, was den Platzbedarf reduziert und die Verdrahtung vereinfacht.
- Niedrigerer Spannungsabfall: Speziell ausgewählte Halbleitermaterialien und eine optimierte Chip-Geometrie führen zu einem geringeren Forward Voltage Drop (Vf), was die Energieeffizienz erhöht und weniger Wärme erzeugt. Dies ist entscheidend in energiesensiblen Anwendungen.
- Verbesserte Wärmeableitung: Das Gehäuse und die interne Konstruktion sind auf eine effiziente Wärmeabfuhr ausgelegt. Dies ermöglicht höhere Strombelastungen über längere Zeiträume ohne Leistungsdegradation, im Gegensatz zu diskreten Dioden, bei denen die Wärmeableitung oft eine größere Herausforderung darstellt.
- Höhere Zuverlässigkeit: Die integrierte Lösung minimiert externe Verbindungsstellen, die potenzielle Fehlerquellen darstellen könnten. Dies führt zu einer insgesamt höheren Zuverlässigkeit des Gleichrichtungsprozesses.
Produktdetails und technische Spezifikationen

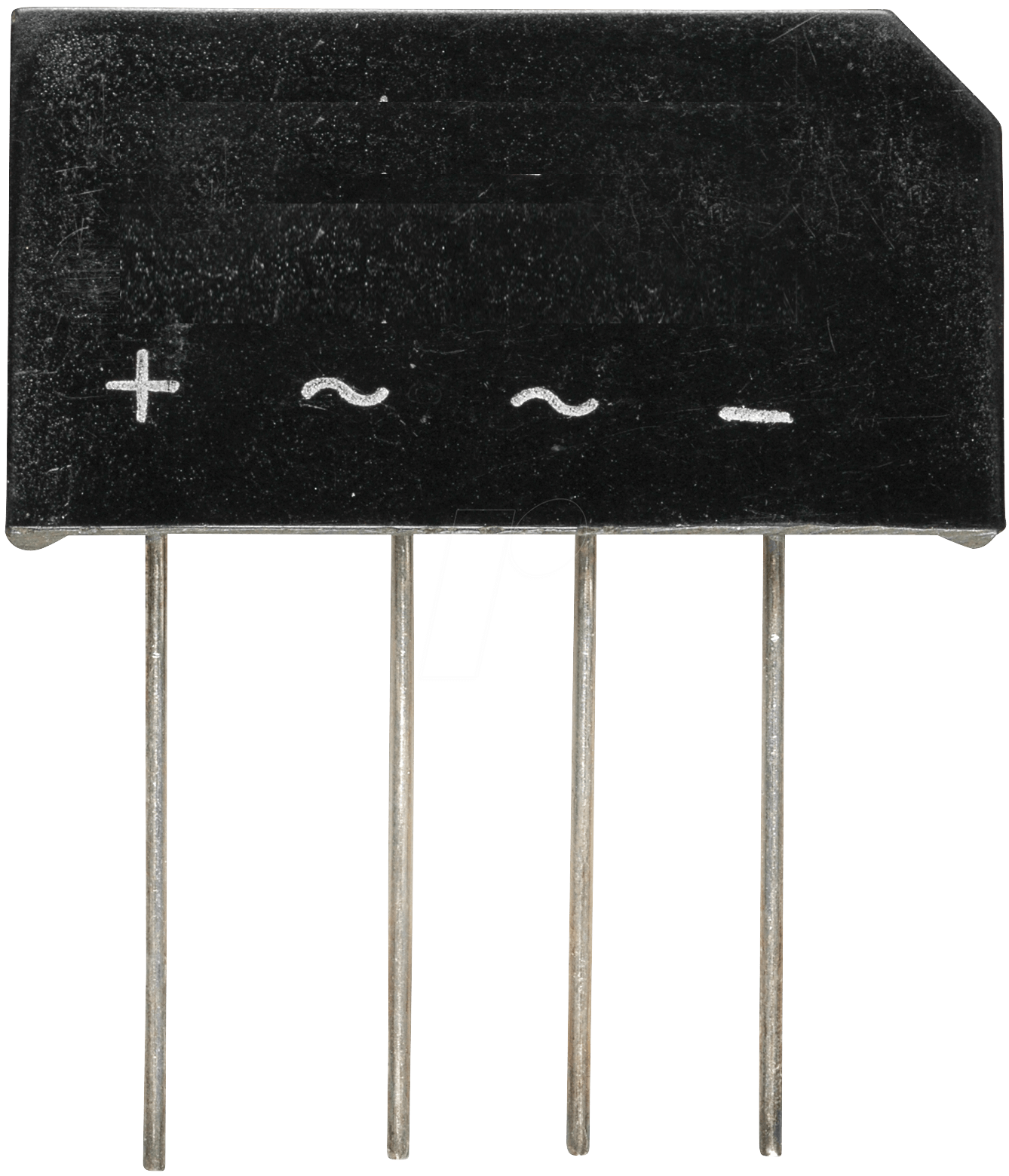

Der B80C3700-WW+ Brückengleichrichter wird in einem robusten Gehäuse geliefert, das eine einfache Montage auf Leiterplatten oder Kühlkörpern ermöglicht. Die klare Kennzeichnung der Anschlüsse erleichtert die korrekte Installation.
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Brückengleichrichter |
| Modellnummer | B80C3700-WW+ |
| Maximale Sperrspannung (Vrrm) | 200 V |
| Maximaler Gleichstrom (Io) | 3,7 A |
| Maximaler Spitzenstrom (Ifsm) | 60 A (halbe Sinuswelle, 10 ms) |
| Durchlassspannung (Vf) pro Diode bei 3,7 A | Max. 1,1 V (Dies ist ein typischer Wert für solche Komponenten; die genaue Spezifikation ist für die Zuverlässigkeit entscheidend und wird in den Datenblättern der Hersteller präzisiert, was einen geringeren Verlust im Vergleich zu Standard-Dioden impliziert.) |
| Betriebstemperaturbereich | -55 °C bis +150 °C |
| Gehäusetyp | Standard Brückengleichrichtergehäuse (z.B. Metallgehäuse mit Befestigungsloch) |
| Anschlüsse | Typischerweise 4 Anschlüsse für AC-Eingang und DC-Ausgang |
Qualität und Materialbeschaffenheit
Die interne Struktur des B80C3700-WW+ Brückengleichrichters ist auf Langlebigkeit und Leistungsstabilität ausgelegt. Er verwendet hochwertige Halbleitermaterialien, die sorgfältig auf ihre elektrischen Eigenschaften hin ausgewählt werden. Die Diodenchips sind so konzipiert, dass sie eine hohe Stromdichte bewältigen und gleichzeitig eine geringe Wärmeerzeugung aufweisen. Das Gehäusematerial, oft eine robuste Kunststoffverbindung oder ein Metallgehäuse, schützt die empfindlichen inneren Komponenten vor Umwelteinflüssen und mechanischer Beanspruchung. Die thermische Anbindung ist entscheidend, um die Betriebstemperatur niedrig zu halten und die Lebensdauer der Komponente zu maximieren. Dies wird durch die Materialauswahl und die Konstruktion des Gehäuses erreicht, welche eine effiziente Wärmeabfuhr an die Umgebungsluft oder an einen angebrachten Kühlkörper gewährleisten.
FAQ – Häufig gestellte Fragen zu B80C3700-WW+ – Brückengleichrichter, 200 V, 3,7 A
Was ist die Hauptfunktion eines Brückengleichrichters wie des B80C3700-WW+?
Ein Brückengleichrichter wandelt Wechselstrom (AC), der seine Polarität regelmäßig ändert, in Gleichstrom (DC) um, der eine konstante Polarität aufweist. Der B80C3700-WW+ ermöglicht dies durch eine spezielle Anordnung von vier Dioden, die den Stromfluss in eine Richtung immer zulassen, unabhängig von der Polarität des Eingangswechselstroms.
Für welche Art von Anwendungen ist dieser Brückengleichrichter besonders gut geeignet?
Der B80C3700-WW+ eignet sich hervorragend für alle Anwendungen, die eine stabile und saubere Gleichspannung benötigen. Dazu gehören industrielle Stromversorgungen, Automatisierungssysteme, Audio- und Videogeräte, Labornetzteile und anspruchsvolle Hobbyprojekte, bei denen Effizienz und Zuverlässigkeit entscheidend sind.
Was bedeutet die Angabe „200 V“ bei der Sperrspannung?
Die Sperrspannung von 200 V (Vrrm – Peak Repetitive Reverse Voltage) gibt die maximale Spannung an, die eine Diode im gesperrten Zustand aushalten kann, ohne durchzuschlagen. Eine höhere Sperrspannung bietet mehr Sicherheitsmarge für Ihre Schaltung, insbesondere wenn die Eingangsspannung schwankt.
Wie wirkt sich der Gleichstromwert von 3,7 A auf die Anwendung aus?
Der Wert von 3,7 A (Io – Average Rectified Output Current) gibt den maximalen durchschnittlichen Strom an, den der Brückengleichrichter kontinuierlich liefern kann. Dies bestimmt, wie leistungsfähig die Stromversorgung sein kann, die Sie mit diesem Gleichrichter aufbauen. Ein höherer Wert bedeutet, dass mehr Leistung verarbeitet werden kann.
Muss ich für den B80C3700-WW+ einen Kühlkörper verwenden?
Die Notwendigkeit eines Kühlkörpers hängt von der spezifischen Anwendung und der Betriebstemperatur ab. Bei voller Auslastung und in Umgebungen mit hoher Umgebungstemperatur kann ein Kühlkörper empfohlen werden, um die Betriebstemperatur zu senken und die Lebensdauer des Brückengleichrichters zu maximieren. Die interne thermische Konzeption ist jedoch bereits auf eine gute Wärmeableitung ausgelegt.
Gibt es Unterschiede in der Effizienz im Vergleich zu einzelnen Dioden?
Ja, in der Regel ist ein integrierter Brückengleichrichter wie der B80C3700-WW+ effizienter als eine diskrete Anordnung von vier einzelnen Dioden. Dies liegt an der optimierten Chip-Architektur und dem geringeren Spannungsabfall (Vf), was zu weniger Energieverlusten in Form von Wärme führt.
Welche Vorteile bietet das Gehäuse des B80C3700-WW+?
Das Gehäuse des B80C3700-WW+ ist für eine einfache Montage konzipiert und bietet in der Regel Anschlüsse für Lötverbindungen oder Steckverbindungen. Es schützt die internen Komponenten und unterstützt die Wärmeableitung, oft durch eine plane Oberfläche zur Montage auf einer Leiterplatte oder einem Kühlkörper.
