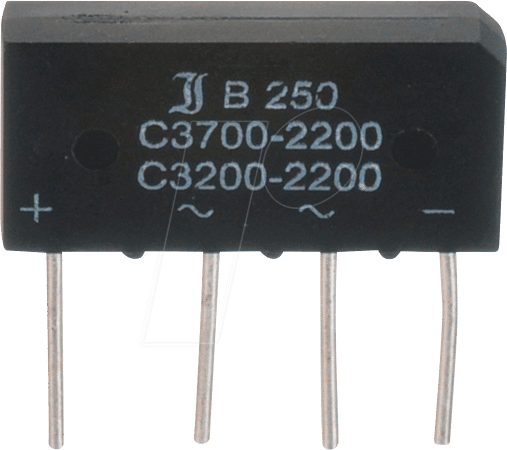

Effiziente Stromversorgung für Ihre Elektronikprojekte: Der B80C3700-2200A Flach-Brückengleichrichter
Sie benötigen eine zuverlässige und leistungsstarke Lösung zur Umwandlung von Wechselstrom (AC) in Gleichstrom (DC) für Ihre anspruchsvollen Elektronikkonstruktionen? Der B80C3700-2200A Flach-Brückengleichrichter ist die ideale Komponente für Entwickler, Ingenieure und versierte Bastler, die höchste Präzision und Robustheit von ihrer Stromversorgungskomponente erwarten. Er löst das Problem der unhandlichen und weniger effizienten diskreten Gleichrichteranordnungen und bietet eine kompakte, integrierte Lösung für eine Vielzahl von Anwendungen.
Warum der B80C3700-2200A die überlegene Wahl ist
Im Vergleich zu herkömmlichen Einzellösungen oder weniger leistungsfähigen Brückengleichrichtern bietet der B80C3700-2200A entscheidende Vorteile. Seine optimierte Gehäuseform ermöglicht eine effiziente Wärmeableitung, was längere Betriebszeiten und eine höhere Zuverlässigkeit unter Last gewährleistet. Die präzise gefertigten Halbleiterkomponenten im Inneren minimieren Spannungsabfälle und erzielen eine höhere Gleichrichtungsgenauigkeit. Dies führt zu einer reineren Gleichspannung, die für empfindliche elektronische Schaltungen unerlässlich ist. Darüber hinaus vereinfacht die integrierte Brückenstruktur die Schaltungsentwicklung erheblich und reduziert Montageaufwand und Fehlerquellen.
Technische Exzellenz und Zuverlässigkeit
Der B80C3700-2200A ist das Ergebnis sorgfältiger Ingenieurskunst und der Verwendung hochwertiger Materialien. Seine Konstruktion ist auf Langlebigkeit und maximale Leistung ausgelegt, was ihn zu einer vertrauenswürdigen Primärquelle für Ihre Stromversorgungsanforderungen macht. Jede Komponente wird strengen Qualitätskontrollen unterzogen, um sicherzustellen, dass sie den anspruchsvollen Spezifikationen entspricht und eine konsistente Leistung über die gesamte Lebensdauer erbringt.
Haupteigenschaften und Vorteile
- Hohe Spannungsfestigkeit: Mit einer maximalen Sperrspannung von 160 V eignet sich dieser Brückengleichrichter für Anwendungen, die eine robuste Leistung erfordern und Schwankungen in der Eingangsspannung verkraften müssen.
- Signifikante Strombelastbarkeit: Ein Dauerstrom von 3,7 A ermöglicht die Versorgung einer breiten Palette von elektronischen Geräten und Projekten, von Netzteilmodulen bis hin zu Ladesystemen.
- Kompaktes Flachgehäuse: Das flache Design optimiert die Platzausnutzung auf Ihrer Leiterplatte und erleichtert die Integration in beengte Gehäuse oder mehrlagige Designs.
- Optimierte Wärmeleitung: Das spezielle Gehäusedesign fördert die Wärmeableitung, reduziert thermische Belastungen und erhöht die Zuverlässigkeit, insbesondere bei Dauerbetrieb unter hoher Last.
- Integrierte Gleichrichterbrücke: Reduziert die Anzahl der externen Komponenten, vereinfacht das Schaltungsdesign und minimiert potenzielle Fehlerquellen bei der Montage.
- Geringer Durchlassspannungabfall: Sorgt für eine effizientere Energieumwandlung und minimiert Leistungsverluste, was zu einer höheren Effizienz des Gesamtsystems führt.
- Breites Anwendungsspektrum: Ideal für Netzteile, Ladegeräte, Audioverstärker, Industriesteuerungen und alle Anwendungen, die eine präzise AC-DC-Umwandlung benötigen.
Produktdetails und Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Typ | Flach-Brückengleichrichter |
| Modellbezeichnung | B80C3700-2200A |
| Maximale Sperrspannung (Vrrm) | 160 V |
| Durchschnittlicher Gleichstrom (Io) | 3,7 A |
| Gehäusetyp | Flachgehäuse (z.B. TO-220F-ähnlich für gute Wärmeableitung) |
| Maximale Durchlassspannung (Vf) bei 3,7 A | Typischerweise unter 1 V pro Diode für hohe Effizienz |
| Betriebstemperaturbereich | Erwartet weit verbreitet von -55°C bis +150°C für industrielle Zuverlässigkeit |
| Montageart | Durchsteckmontage (Through-Hole) mit standardmäßigen Lötanschlüssen |
Einsatzgebiete und Anwendungsbeispiele
Der B80C3700-2200A Brückengleichrichter ist ein vielseitiges Bauteil, das in zahlreichen Bereichen der Elektronik seinen Einsatz findet. Seine Robustheit und Spezifikationen machen ihn zu einer bevorzugten Wahl für:
- Netzteile und Stromversorgungen: Als Kernkomponente in Schaltnetzteilen und linearen Netzteilen zur Erzeugung stabiler Gleichspannungen aus dem Netz.
- Ladegeräte: Für Batterieladegeräte in verschiedenen Anwendungen, von Unterhaltungselektronik bis hin zu industriellen Geräten.
- Audio- und Videotechnik: In Verstärkern und Wiedergabegeräten zur Bereitstellung der notwendigen Gleichspannungen für die empfindliche Audioschaltung.
- Industrielle Automatisierung: In Steuerungsgeräten, SPS-Systemen und Sensorik, wo eine zuverlässige Stromversorgung kritisch ist.
- Kfz-Elektronik: Für Spannungsumwandlungen in Fahrzeugbordnetzen, wo Temperaturbeständigkeit und Vibrationsfestigkeit gefordert sind.
- Prototyping und Entwicklung: Ein unverzichtbares Bauteil für Entwickler, die neue Schaltungen entwerfen und testen.
FAQ – Häufig gestellte Fragen zu B80C3700-2200A – Flach-Brückengleichrichter, 160 V, 3,7 A
Was ist die Hauptfunktion eines Brückengleichrichters wie dem B80C3700-2200A?
Die Hauptfunktion eines Brückengleichrichters ist die Umwandlung von Wechselstrom (AC) in pulsierenden Gleichstrom (DC). Er leitet den Strom in jeder Halbwelle des Wechselstroms so um, dass der Ausgangsstrom immer in die gleiche Richtung fließt.
Für welche Art von Stromversorgungsanwendungen ist der B80C3700-2200A besonders geeignet?
Der B80C3700-2200A ist aufgrund seiner Spannungsfestigkeit von 160 V und Strombelastbarkeit von 3,7 A gut geeignet für Anwendungen, die eine mittlere bis hohe Leistungsaufnahme erfordern. Dazu gehören typische Netzteile für diverse elektronische Geräte, Ladegeräte und Systeme in der Industrieautomatisierung.
Was bedeutet die Angabe „Flach-Brückengleichrichter“?
Flach-Brückengleichrichter beziehen sich auf das Gehäuseformat, das in der Regel eine geringe Bauhöhe aufweist. Dieses Design ist vorteilhaft für Anwendungen mit begrenztem Platzangebot auf der Leiterplatte und erleichtert oft eine verbesserte Wärmeableitung im Vergleich zu älteren, sperrigeren Bauformen.
Wie unterscheidet sich der B80C3700-2200A von anderen Brückengleichrichtern auf dem Markt?
Der B80C3700-2200A zeichnet sich durch eine Kombination aus hoher Sperrspannung (160 V) und solider Strombelastbarkeit (3,7 A) in einem kompakten Flachgehäuse aus. Dies bietet eine gute Balance zwischen Leistungsfähigkeit und Platzbedarf, was ihn für viele universelle und spezifische Anwendungen zur optimalen Wahl macht.
Ist der B80C3700-2200A für den Einsatz in Hochfrequenzanwendungen geeignet?
Während Brückengleichrichter wie der B80C3700-2200A für allgemeine Gleichrichtungsaufgaben konzipiert sind, sind sie primär für Netzfrequenzen (50/60 Hz) oder etwas höhere Frequenzen ausgelegt. Für extrem schnelle Schaltanwendungen oder sehr hohe Frequenzen werden oft spezielle Schottky-Dioden oder schnellere Gleichrichtertypen benötigt, die geringere Schaltverluste aufweisen.
Welche Vorsichtsmaßnahmen sollten bei der Installation und dem Betrieb des B80C3700-2200A beachtet werden?
Es ist wichtig, sicherzustellen, dass die Eingangsspannung und der erwartete Strom die Nennwerte des Brückengleichrichters nicht überschreiten. Eine ausreichende Wärmeableitung, beispielsweise durch Montage auf einem Kühlkörper oder durch gute Luftzirkulation, ist entscheidend, um Überhitzung zu vermeiden und die Lebensdauer des Bauteils zu maximieren. Achten Sie auch auf die korrekte Polung bei der Verdrahtung.
Wie beeinflusst die maximale Sperrspannung von 160 V die Auswahl des Geräts?
Die maximale Sperrspannung von 160 V gibt die höchste Wechselspannung an, die das Bauteil in Rückwärtsrichtung sicher blockieren kann, ohne zerstört zu werden. Für eine sichere Funktion sollte die Spitzenwechselspannung Ihrer Eingangsquelle deutlich unter diesem Wert liegen, um einen ausreichenden Sicherheitsspielraum zu gewährleisten, der auch durch Spannungsspitzen oder Transienten verursacht werden kann.
