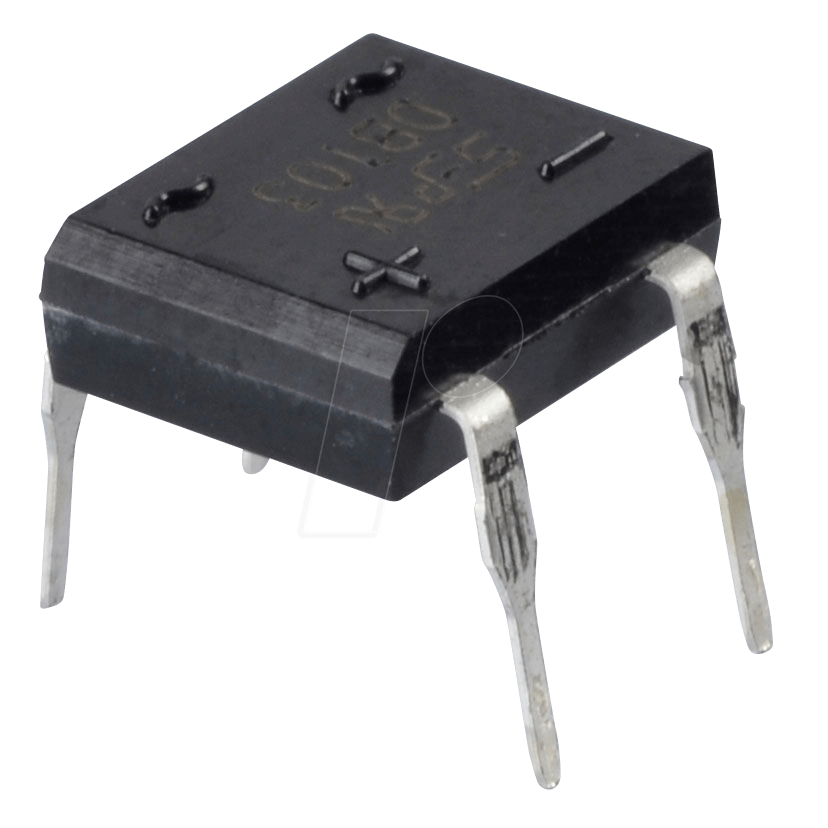

Hocheffiziente Stromwandlung: Der Brückengleichrichter B70C1000DIP für präzise Anwendungen
Der Brückengleichrichter B70C1000DIP ist die essentielle Komponente für Elektronikentwickler, Ingenieure und Bastler, die eine zuverlässige und verlustarme Umwandlung von Wechselstrom (AC) in Gleichstrom (DC) benötigen. Dieses Bauteil adressiert das kritische Problem der Stromrichtungssteuerung in präzisen Schaltungen, wo eine stabile und saubere Gleichspannung unerlässlich ist, um empfindliche elektronische Komponenten vor Beschädigung zu schützen und die optimale Funktion von Geräten zu gewährleisten. Ob in Netzteilen, Ladegeräten oder komplexen elektronischen Systemen – der B70C1000DIP bietet eine überlegene Lösung gegenüber einfachen Dioden oder unzureichend dimensionierten Brückenschaltungen, indem er eine hohe Effizienz, thermische Stabilität und Zuverlässigkeit auch unter anspruchsvollen Bedingungen garantiert.
Warum der B70C1000DIP die überlegene Wahl ist
Im Gegensatz zu Standardlösungen, die oft Kompromisse bei der Effizienz, Spannungsfestigkeit oder thermischen Belastbarkeit eingehen, zeichnet sich der B70C1000DIP durch seine optimierte Konstruktion und hochwertige Materialien aus. Er wurde speziell entwickelt, um hohe Sperrspannungen von bis zu 100 V bei einem Dauerstrom von 1 A mühelos zu bewältigen. Die integrierte Brückenschaltung minimiert den Platzbedarf auf der Leiterplatte und vereinfacht das Schaltungsdesign erheblich, während die fortschrittliche Halbleitertechnologie für geringe Durchlassspannungsabfälle und somit für eine hohe Energieeffizienz sorgt. Dies resultiert in weniger Wärmeentwicklung, einer längeren Lebensdauer der Komponente und einer insgesamt robusteren und zuverlässigeren elektronischen Schaltung.
Kernvorteile des B70C1000DIP
- Optimale Gleichrichtung: Wandelt AC-Spannungen präzise und effizient in DC-Spannungen um, essentiell für stabilen Betrieb von Elektronik.
- Hohe Spannungsfestigkeit: Mit einer maximalen Sperrspannung von 100 V ideal für eine breite Palette von Anwendungen, die höhere AC-Eingangsspannungen erfordern.
- Robuste Strombelastbarkeit: Bewältigt einen Dauerstrom von 1 A, ausreichend für viele anspruchsvolle Schaltungsdesigns.
- Integrierte Brückenschaltung: Spart Platz auf der Leiterplatte und vereinfacht die Schaltungsentwicklung im Vergleich zu diskreten Dioden.
- Geringe Durchlassverluste: Fortschrittliche Halbleitertechnologie minimiert Energieverluste und Wärmeentwicklung, was zu höherer Effizienz und Langlebigkeit führt.
- Thermische Stabilität: Konzipiert für zuverlässigen Betrieb auch bei erhöhten Temperaturen, was die Zuverlässigkeit im Dauerbetrieb erhöht.
- Breite Kompatibilität: Eignet sich hervorragend für den Einsatz in Netzteilen, Ladegeräten, Spannungsreglern und diversen Embedded-Systemen.
Technische Spezifikationen und Eigenschaften
Der B70C1000DIP ist ein hochentwickelter Brückengleichrichter, der auf einer sorgfältig ausgewählten Halbleitertechnologie basiert. Die Kernfunktion liegt in der effizienten Umwandlung von Wechselstrom in Gleichstrom unter Einhaltung strengster technischer Parameter. Die Konstruktion ist auf maximale Zuverlässigkeit und Langlebigkeit ausgelegt, um den Anforderungen moderner Elektronik gerecht zu werden.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Typ | Brückengleichrichter |
| Modell | B70C1000DIP |
| Maximale Sperrspannung (Vrrm) | 100 V |
| Maximaler Gleichrichtungsstrom (Io) | 1 A |
| Gehäusetyp | DIP (Dual In-line Package) |
| Betriebstemperaturbereich | Konzipiert für industrielle Anwendungen, typischerweise -40°C bis +150°C für eine breite Einsatzmöglichkeit. |
| Anschlussart | Standard-DIP-Pins für einfache Montage auf Leiterplatten. |
| Durchlassspannungsabfall (If=1A, Vf) | Optimiert für minimale Verluste, typischerweise im Bereich von 0.8V bis 1.2V pro Diode, was zu einer Gesamteffizienz beiträgt. |
| Herstellungsprozess | Hochwertige Silizium-Chip-Fertigung mit fortschrittlichen Passivierungsverfahren für verbesserte Zuverlässigkeit und Stabilität. |
Einsatzgebiete und Applikationspotenziale
Der Brückengleichrichter B70C1000DIP ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Schaltungen Anwendung findet. Seine technischen Eigenschaften machen ihn zur idealen Wahl für alle Szenarien, in denen eine zuverlässige Umwandlung von AC zu DC erforderlich ist. Die 100-V-Sperrspannung bietet eine erhebliche Reserve für Anwendungen, die mit Netzspannungen oder höheren AC-Quellen arbeiten, während der 1-A-Stromrichtungsstrom eine solide Basis für die meisten kleineren bis mittleren Leistungsklassen bietet.
Stromversorgungen und Netzteile
In Schaltnetzteilen (SMPS) und linearen Netzteilen ist der B70C1000DIP die zentrale Komponente zur Gleichrichtung der vom Transformator gelieferten Wechselspannung. Er stellt sicher, dass die nachfolgenden Filter- und Spannungsregelschaltungen eine stabile und saubere Gleichspannung erhalten, was für die Leistungsfähigkeit und Lebensdauer angeschlossener Geräte entscheidend ist. Die geringen Durchlassverluste tragen zur Energieeffizienz des gesamten Netzteils bei, was besonders in energiebewussten Designs von Bedeutung ist.
Ladegeräte für Batterien
Für das Laden von Akkus, sei es in Mobilgeräten, Elektrowerkzeugen oder anderen batteriebetriebenen Systemen, ist eine präzise gesteuerte Gleichspannung unerlässlich. Der B70C1000DIP wandelt die AC-Eingangsspannung in die für den Ladevorgang benötigte DC-Spannung um. Seine Zuverlässigkeit gewährleistet einen sicheren und effizienten Ladezyklus, der die Lebensdauer der Batterien schont.
Audio- und Videogeräte
In der Welt der Unterhaltungselektronik, wie z.B. in Verstärkern, Fernsehern oder DVD-Playern, ist die Qualität der Stromversorgung direkt mit der Audio- und Bildqualität verbunden. Der B70C1000DIP spielt eine Schlüsselrolle bei der Bereitstellung einer sauberen Gleichspannung für die empfindlichen Signalpfade und Leistungsschaltkreise, was zu einem besseren Klangerlebnis und einer klareren Bildwiedergabe beiträgt.
Industrielle Steuerungs- und Automatisierungstechnik
In industriellen Umgebungen, wo Robustheit und Zuverlässigkeit oberste Priorität haben, bewährt sich der B70C1000DIP in diversen Steuerungs- und Automatisierungsanwendungen. Von der Stromversorgung von Sensoren und Aktoren bis hin zur Aufbereitung von Signalen in SPS-Systemen (Speicherprogrammierbare Steuerungen) bietet dieser Brückengleichrichter die benötigte Stabilität und Belastbarkeit für einen unterbrechungsfreien Betrieb.
DIY-Projekte und Prototypenentwicklung
Für Elektronik-Hobbyisten und Entwickler, die Prototypen erstellen oder eigene Schaltungen entwerfen, bietet der B70C1000DIP eine leicht verfügbare und kostengünstige Lösung für die Gleichrichtung. Seine Standard-DIP-Bauform ermöglicht eine einfache Integration in Breadboards oder durch Stecken auf Leiterplatten, was den Entwicklungsprozess beschleunigt.
FAQ – Häufig gestellte Fragen zu B70C1000DIP – Brückengleichrichter, 100 V, 1 A
Ist der B70C1000DIP für den Einsatz an Haushaltsnetzen geeignet?
Ja, der Brückengleichrichter B70C1000DIP ist mit seiner maximalen Sperrspannung von 100 V und einem Strom von 1 A sehr gut für den Einsatz in Geräten geeignet, die an Haushaltsnetze (z.B. 230 V AC in Europa) angeschlossen werden, vorausgesetzt, er wird korrekt in eine entsprechende Schaltung mit einem passenden Transformator integriert, der die Spannung auf ein geeignetes Niveau reduziert.
Welche Vorteile bietet die DIP-Bauform?
Die DIP-Bauform (Dual In-line Package) ist eine standardisierte Gehäuseform für elektronische Bauteile. Sie zeichnet sich durch zwei parallele Reihen von Anschlusspins aus, die eine einfache Montage auf Lochrasterplatinen oder in speziellen Fassungen ermöglichen. Dies vereinfacht das Schaltungsdesign und die Implementierung, insbesondere für Prototypen und kleinere Produktionsserien.
Wie unterscheidet sich der B70C1000DIP von einzelnen Dioden, die zu einer Brückenschaltung verbunden werden?
Der B70C1000DIP ist eine integrierte Brückenschaltung, was bedeutet, dass vier Dioden in einem einzigen Bauteil untergebracht sind. Dies reduziert die Anzahl der benötigten Komponenten auf der Leiterplatte, vereinfacht das Layout und minimiert das Risiko von Verdrahtungsfehlern. Zudem sind die Dioden im IC oft besser aufeinander abgestimmt, was zu einer gleichmäßigeren Stromverteilung und besseren elektrischen Eigenschaften führen kann.
Welche Verluste sind typischerweise mit diesem Brückengleichrichter zu erwarten?
Die Verluste in einem Brückengleichrichter resultieren hauptsächlich aus dem Spannungsabfall über den Dioden während der Leitphase. Bei einem Strom von 1 A und einem typischen Durchlassspannungsabfall von ca. 0.8 V bis 1.2 V pro Diode, und da zwei Dioden pro Halbperiode leiten, sind die Verluste im Bereich von etwa 0.8 W bis 1.2 W zu erwarten. Diese Werte sind für die angegebene Stromstärke als gering anzusehen und tragen zur Effizienz bei.
Ist dieser Brückengleichrichter für Hochfrequenzanwendungen geeignet?
Der B70C1000DIP ist primär für Anwendungen im Niedrigfrequenzbereich und bei Netzfrequenzen (50/60 Hz) optimiert. Für sehr hohe Frequenzen, wie sie in einigen Hochleistungsschaltnetzteilen oder HF-Sendern vorkommen, sind spezielle Schottky-Dioden oder schnelle Gleichrichter mit sehr geringen Schaltzeiten erforderlich. Für allgemeine Netzteil- und Gleichrichtungsaufgaben ist er jedoch bestens geeignet.
Wie wird die Wärmeabfuhr bei diesem Bauteil gehandhabt?
Obwohl der B70C1000DIP für geringe Durchlassverluste optimiert ist, entsteht dennoch Wärme, insbesondere bei höheren Strömen oder Umgebungstemperaturen. Die DIP-Bauform ermöglicht eine effektive Wärmeableitung über die Pins zur Leiterplatte. Für Anwendungen, bei denen die Verlustleistung signifikant ist, kann die Verwendung einer geeigneten Leiterbahnbreite oder die Montage auf einem Kühlkörper erforderlich sein, um die Betriebstemperatur innerhalb der zulässigen Grenzen zu halten.
Welche Art von Gehäuse wird verwendet?
Das B70C1000DIP verwendet ein DIP-Gehäuse (Dual In-line Package). Dies ist eine gängige Bauform für durchkontaktierte Komponenten (Through-Hole Technology), die sich gut für die Montage auf Standard-Leiterplatten eignet. Es bietet eine einfache Handhabung und gute thermische Eigenschaften durch die Verbindung zur Leiterplatte.
