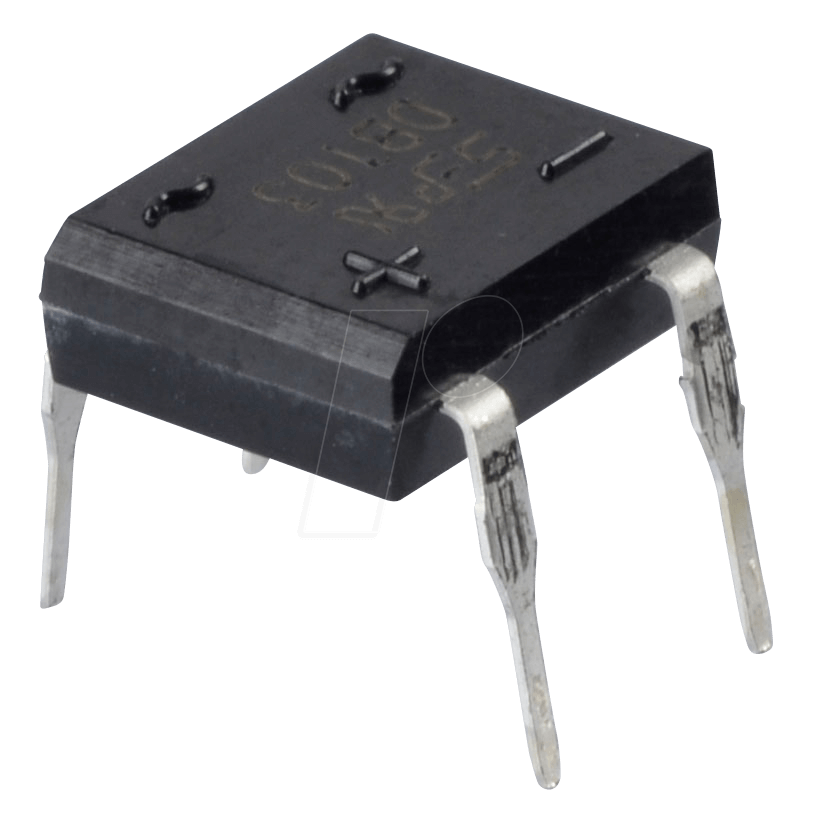

B560C1000DIP Brückengleichrichter: Zuverlässige Stromwandlung für professionelle Anwendungen
Sie suchen nach einer robusten und effizienten Lösung zur Gleichrichtung von Wechselstrom in Ihren elektronischen Schaltungen? Der B560C1000DIP Brückengleichrichter mit einer maximalen Sperrspannung von 800 V und einem Dauergleichstrom von 1 A ist die ideale Wahl für anspruchsvolle Projekte, bei denen Stabilität und Langlebigkeit gefragt sind. Ingenieure und Entwickler, die Wert auf präzise Energieumwandlung und höchste Zuverlässigkeit legen, finden hier die perfekte Komponente.
Maximale Leistung und Sicherheit: Die Vorteile des B560C1000DIP
Der B560C1000DIP Brückengleichrichter unterscheidet sich von einfacheren Standardlösungen durch seine außergewöhnliche Spannungsfestigkeit und seine Fähigkeit, auch unter anspruchsvollen Bedingungen konsistent zu arbeiten. Die hohe Sperrspannung von 800 V minimiert das Risiko von Durchbrüchen und Überschlägen, was ihn besonders geeignet für Anwendungen macht, die potenziell hohen Spannungsspitzen ausgesetzt sind. Mit einem Dauerstrom von 1 A bewältigt er zuverlässig die Anforderungen vieler Netzteil- und Ladegeräte-Designs.
- Hohe Sperrspannung (800 V): Bietet signifikanten Spielraum für spannungsintensive Anwendungen und erhöht die Betriebssicherheit.
- Effiziente Gleichrichtung: Wandelt Wechselstrom mit minimalem Energieverlust in Gleichstrom um, was die Gesamteffizienz des Systems verbessert.
- Kompakte Bauform (DIP): Ermöglicht eine einfache Integration in bestehende Leiterplattendesigns, auch bei begrenztem Platzangebot.
- Zuverlässige Performance: Entwickelt für Langlebigkeit und stabilen Betrieb über einen weiten Temperaturbereich.
- Vielseitige Einsatzmöglichkeiten: Geeignet für Netzteilkonstruktionen, Ladegeräte, Motorsteuerungen und diverse industrielle Anwendungen.
Technische Spezifikationen und Produktmerkmale
Der B560C1000DIP Brückengleichrichter basiert auf einer sorgfältig ausgewählten Halbleitertechnologie, die eine hohe Durchbruchspannung und einen geringen Vorwärtsspannungsabfall gewährleistet. Seine DIP-Bauform (Dual In-line Package) erleichtert die Montage auf Standard-Leiterplatten mittels Durchsteckmontage (Through-Hole Technology). Die interne Struktur nutzt fortschrittliche Fertigungsprozesse, um eine optimale thermische Leistung und mechanische Stabilität zu erzielen.
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | B560C1000DIP |
| Produkttyp | Brückengleichrichter |
| Maximale Sperrspannung (Vrrm) | 800 V |
| Maximaler Dauergleichstrom (If(AV)) | 1 A |
| Maximaler Spitzenstrom (Ifsm) | 30 A (typisch, 1 Halbwelle, 50 Hz) |
| Maximaler Vorwärtsspannungsabfall (Vf) | 1.1 V bei 1 A (pro Diode) |
| Betriebstemperaturbereich (Tj) | -55 °C bis +150 °C |
| Gehäuse | DIP (Dual In-line Package) |
| Montageart | Durchsteckmontage (Through-Hole) |
| Anwendungsgebiete | Universelle Gleichrichtung, Netzteile, Ladegeräte, DC-DC-Wandler, Motorsteuerungen |
Anwendungsbereiche und Integration
Die Einsatzmöglichkeiten des B560C1000DIP Brückengleichrichters sind vielfältig und erstrecken sich über eine breite Palette von elektronischen Systemen. In Stromversorgungsmodulen wandelt er den sekundären Wechselstrom von Transformatoren zuverlässig in den benötigten Gleichstrom um, der für die Versorgung der nachfolgenden Schaltungskomponenten unerlässlich ist. Dies umfasst typische Schaltnetzteile, lineare Netzteile sowie universelle Stromversorgungen für Industrie- und Haushaltsgeräte. Auch in Ladeschaltungen für Batterien spielt der Brückengleichrichter eine zentrale Rolle bei der Aufbereitung des Stroms.
Darüber hinaus findet er Anwendung in der Steuerung von Gleichstrommotoren, wo eine präzise Umwandlung von AC in DC für die Spannungsregelung des Motors erforderlich ist. Seine hohe Spannungsfestigkeit macht ihn auch für Anwendungen in der Unterhaltungselektronik, in industriellen Steuerungen und in der Messtechnik interessant, wo eine sichere und stabile Stromversorgung kritisch ist. Die DIP-Bauform ermöglicht eine einfache Integration in bestehende Schaltungsdesigns, sowohl bei der Prototypenentwicklung als auch in der Serienfertigung.
Umfassende Leistungsdaten für anspruchsvolle Projekte
Die Leistungsdaten des B560C1000DIP sind für Ingenieure, die genaue Spezifikationen benötigen, von zentraler Bedeutung. Die maximale Sperrspannung von 800 V bietet eine beträchtliche Reserve gegenüber typischen Netzspannungen und vermeidet Probleme durch Spannungsspitzen, die in instabilen Stromnetzen auftreten können. Der Dauerstrom von 1 A ist ausreichend für viele kleinere bis mittelgroße Stromversorgungen, beispielsweise in der Mikrocontroller-Technik, bei Sensoren oder in kleinen Kommunikationsgeräten.
Der maximale Spitzenstrom von 30 A (typisch, 1 Halbwelle, 50 Hz) zeigt die Fähigkeit des Gleichrichters, kurzzeitige, höhere Stromstärken zu bewältigen, was beispielsweise beim Einschalten von Geräten relevant ist. Der typische Vorwärtsspannungsabfall von 1.1 V pro Diode ist ein wichtiger Faktor für die Effizienz des Netzteils, da er den Energieverlust minimiert. Ein niedriger Vorwärtsspannungsabfall bedeutet, dass weniger Energie in Wärme umgewandelt wird, was die Notwendigkeit einer aufwendigen Kühlung reduziert und die Lebensdauer der Komponente erhöht.
Häufig gestellte Fragen (FAQ)
Was ist die Hauptfunktion eines Brückengleichrichters wie des B560C1000DIP?
Die Hauptfunktion eines Brückengleichrichters besteht darin, Wechselstrom (AC) in Gleichstrom (DC) umzuwandeln. Er nutzt vier Dioden, die in einer spezifischen Konfiguration angeordnet sind, um die Polarität des Wechselstroms so zu drehen, dass ein pulsierender Gleichstrom entsteht, der dann weiter gefiltert und stabilisiert werden kann.
Für welche Art von Anwendungen ist die hohe Sperrspannung von 800 V besonders wichtig?
Eine hohe Sperrspannung von 800 V ist entscheidend für Anwendungen, bei denen die Gleichrichterkomponente potenziell hohen Spannungen ausgesetzt ist. Dies umfasst beispielsweise Netzteile, die mit höheren Netzspannungen arbeiten, oder Schaltungen, die anfällig für Spannungsspitzen sind. Sie bietet eine zusätzliche Sicherheitsebene gegen Durchbrüche und verbessert die Zuverlässigkeit.
Wie beeinflusst der Vorwärtsspannungsabfall die Leistung des Brückengleichrichters?
Der Vorwärtsspannungsabfall (Vf) gibt an, wie viel Spannung verloren geht, wenn Strom durch die Diode fließt. Ein niedrigerer Vorwärtsspannungsabfall bedeutet eine höhere Effizienz, da weniger Energie in Form von Wärme verloren geht. Dies kann die Notwendigkeit von Kühlkörpern reduzieren und die Gesamtenergieeffizienz des Systems verbessern.
Ist der B560C1000DIP für den Einsatz in industriellen Umgebungen geeignet?
Ja, der B560C1000DIP ist aufgrund seiner robusten Bauweise und des breiten Betriebstemperaturbereichs von -55 °C bis +150 °C gut für den Einsatz in industriellen Umgebungen geeignet, die oft anspruchsvolle Bedingungen aufweisen.
Welche Art von Kühlung wird für den B560C1000DIP empfohlen?
Bei Nennlast und typischen Betriebsbedingungen kann eine ausreichende Luftkühlung durch die DIP-Bauform oft ausreichen. Für höhere Ströme oder in Umgebungen mit eingeschränkter Luftzirkulation kann jedoch eine zusätzliche Kühlung durch einen kleinen Kühlkörper oder eine verbesserte Leiterplattengestaltung erforderlich sein, um die Betriebstemperatur innerhalb der zulässigen Grenzen zu halten.
Was bedeutet die DIP-Bauform für die Montage des Brückengleichrichters?
Die DIP-Bauform (Dual In-line Package) ist eine Standardbauform für elektronische Bauteile, die für die Durchsteckmontage auf Leiterplatten konzipiert ist. Sie ermöglicht eine einfache und sichere Lötverbindung, was die Montage sowohl bei Prototypen als auch in der Serienfertigung erleichtert.
Wie kann ich sicherstellen, dass der B560C1000DIP mit meiner Schaltung kompatibel ist?
Stellen Sie sicher, dass die maximale Sperrspannung (800 V) und der maximale Dauerstrom (1 A) Ihrer Anwendung die Spezifikationen des B560C1000DIP nicht überschreiten. Berücksichtigen Sie auch den maximalen Spitzenstrom und die Betriebstemperatur, um eine optimale Performance und Langlebigkeit zu gewährleisten. Konsultieren Sie das Datenblatt des Herstellers für detaillierte Informationen und Empfehlungen.
