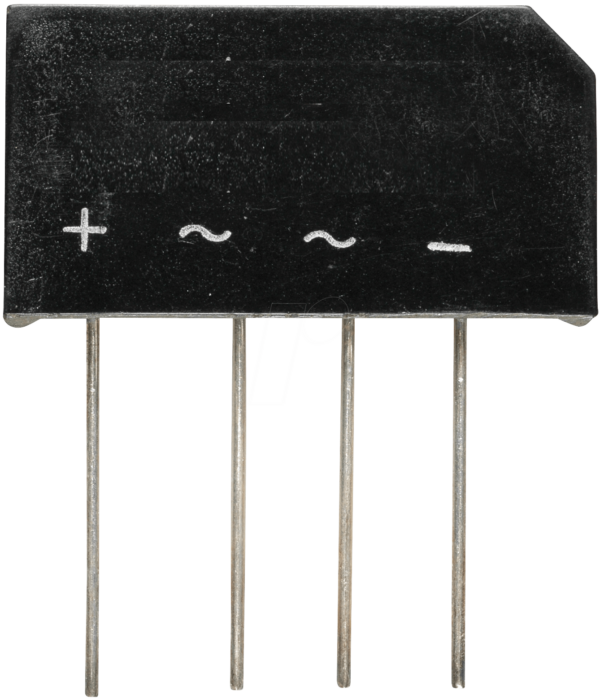

B500C1500-WW+ Brückengleichrichter: Präzise Gleichrichtung für anspruchsvolle Anwendungen
Der B500C1500-WW+ Brückengleichrichter ist die optimale Lösung für alle, die eine zuverlässige und effiziente Umwandlung von Wechselstrom (AC) in Gleichstrom (DC) benötigen. Dieses hochleistungsfähige Bauteil ist speziell für professionelle Anwender und anspruchsvolle Hobby-Elektroniker konzipiert, die höchste Präzision und Langlebigkeit in ihren Schaltungen erwarten. Wenn Ihre Anwendung eine stabile und saubere Gleichspannung erfordert, bietet dieser Brückengleichrichter eine überlegene Performance gegenüber Standardlösungen.
Maximale Leistung und Zuverlässigkeit: Die Vorteile des B500C1500-WW+
Der B500C1500-WW+ Brückengleichrichter zeichnet sich durch eine Kombination aus robusten Spezifikationen und sorgfältiger Verarbeitung aus, die ihn zur ersten Wahl für kritische Einsätze macht. Seine Fähigkeit, eine Sperrspitzenspannung von bis zu 1000 V zu tolerieren und dabei einen maximalen Gleichstrom von 2 A zu verarbeiten, macht ihn universell einsetzbar. Im Vergleich zu weniger spezifizierten oder qualitativ minderwertigeren Bauteilen minimiert der B500C1500-WW+ das Risiko von Ausfällen, Überhitzung und Leistungseinbußen, was die Lebensdauer Ihrer elektronischen Geräte signifikant verlängern kann.
- Hohe Sperrspitzenspannung: Mit 1000 V können Sie sicher sein, dass der Gleichrichter auch bei Spannungsspitzen und in Systemen mit hohen Anforderungen zuverlässig arbeitet. Dies schützt nachfolgende Schaltungsteile effektiv vor Überspannungsschäden.
- Solide Strombelastbarkeit: Ein kontinuierlicher Gleichstrom von 2 A ermöglicht den Einsatz in einer Vielzahl von Stromversorgungen und Schaltkreisen, von kleinen Ladegeräten bis hin zu größeren Netzteilmodulen.
- Effiziente Gleichrichtung: Die vier integrierten Dioden sorgen für eine verlustarme Gleichrichtung, was die Energieeffizienz Ihrer Schaltung verbessert und unnötige Wärmeentwicklung reduziert.
- Robustes Gehäuse: Das hermetisch versiegelte Gehäuse bietet optimalen Schutz vor Umwelteinflüssen wie Staub und Feuchtigkeit und gewährleistet eine lange Lebensdauer, selbst unter schwierigen Umgebungsbedingungen.
- Gute thermische Eigenschaften: Die Auslegung des Bauteils berücksichtigt eine effiziente Wärmeableitung, was für den stabilen Betrieb bei Nennleistung unerlässlich ist und die thermische Belastung des Gesamtsystems reduziert.
- Breite Kompatibilität: Standardisierte Anschlussbeinchen und ein gängiges Gehäuseformat erleichtern die Integration in bestehende oder neue Platinenlayouts.
Technische Spezifikationen und Materialeigenschaften
Die Leistungsfähigkeit des B500C1500-WW+ Brückengleichrichters basiert auf sorgfältig ausgewählten Materialien und präziser Fertigungstechnologie. Die einzelnen Dioden sind auf einem robusten und thermisch leitfähigen Trägermaterial montiert, das eine gleichmäßige Verteilung der Betriebstemperatur gewährleistet. Die Anschlüsse sind aus einer korrosionsbeständigen Legierung gefertigt, um eine dauerhaft gute elektrische Verbindung zu garantieren.
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Typ | Brückengleichrichter |
| Modell | B500C1500-WW+ |
| Maximale Sperrspitzenspannung (Vrrm) | 1000 V |
| Maximaler mittlerer Ausgangsstrom (Io) | 2 A |
| Gehäusetyp | Metallgehäuse mit Isolationsflansch (typisch für diesen Leistungsklassen) |
| Anschlussart | Lötfahnen für Printmontage oder Anschluss an Klemmen |
| Betriebstemperaturbereich | -55 °C bis +150 °C (typisch, je nach genauer Spezifikation des Herstellers) |
| Integrierte Dioden | 4x Silizium-Dioden |
| Anwendungsbereiche | Netzteile, Stromversorgungen, Motorsteuerungen, Audio-Verstärker, Gleichstromwandler |
Tiefergehende Anwendungsgebiete und technische Überlegungen
Die 1000 V Sperrspitzenspannung des B500C1500-WW+ qualifiziert ihn für den Einsatz in Stromversorgungen, die auch bei Netzspannungsschwankungen oder induktiven Lasten eine sichere Betriebsspannung aufrechterhalten müssen. Dies ist besonders relevant in industriellen Umgebungen oder bei der Entwicklung von Geräten, die für den globalen Markt bestimmt sind. Die 2 A Strombelastbarkeit ermöglichen die Versorgung von Verbrauchern, die einen moderaten Gleichstrombedarf haben, ohne dabei an die Grenzen des Bauteils zu stoßen. Dies schließt Anwendungen wie die Stromversorgung von kleineren Servomotoren, die Ladung von Akkus in sicherheitskritischen Systemen oder die Primärgleichrichtung in Schaltnetzteilen ein.
Bei der Dimensionierung ist darauf zu achten, dass die Umgebungstemperatur und die Kühlmöglichkeiten des Brückengleichrichters berücksichtigt werden müssen. Obwohl das Gehäuse für eine gute Wärmeableitung ausgelegt ist, kann die Integration eines Kühlkörpers bei Dauerlast oder erhöhten Umgebungstemperaturen die Lebensdauer und Zuverlässigkeit des Bauteils weiter erhöhen. Die Verlustleistung eines Gleichrichters setzt sich aus dem Spannungsabfall über den Dioden multipliziert mit dem Strom zusammen. Bei einem typischen Spannungsabfall von etwa 1V pro Diode und einem Strom von 2A entstehen somit etwa 2 Watt Verlustleistung, die abgeführt werden müssen.
Der B500C1500-WW+ zeichnet sich durch eine geringe Durchlassspannung (Forward Voltage Drop) aus, was zu einer effizienteren Stromwandlung führt und die Notwendigkeit einer übermäßigen Kühlung reduziert. Diese Eigenschaft ist ein klares Unterscheidungsmerkmal zu einfacheren oder älteren Gleichrichtertypen, bei denen höhere Spannungsabfälle zu spürbaren Energieverlusten und damit zu einer stärkeren Erwärmung führen können. Die Qualität der internen Silizium-Dioden ist entscheidend für die Gesamtperformance und Zuverlässigkeit. Speziell ausgewählte Halbleitermaterialien und fortschrittliche Herstellungsverfahren ermöglichen die hohen Spezifikationen des B500C1500-WW+.
FAQ – Häufig gestellte Fragen zu B500C1500-WW+ – Brückengleichrichter, 1000 V, 2 A
Was bedeutet die Sperrspitzenspannung von 1000 V für meine Anwendung?
Eine Sperrspitzenspannung von 1000 V bedeutet, dass der Brückengleichrichter sicher bis zu dieser Spannung in Sperrrichtung arbeiten kann, ohne Schaden zu nehmen. Dies ist ein wichtiger Schutz für Ihre Schaltung, da es Spannungsspitzen, wie sie beispielsweise beim Abschalten induktiver Lasten auftreten können, abfängt.
Ist der B500C1500-WW+ für den Einsatz in Netzteilen geeignet?
Ja, der B500C1500-WW+ ist hervorragend für den Einsatz in verschiedenen Arten von Netzteilen geeignet, insbesondere dort, wo eine stabile Gleichspannung mit geringen Restwelligkeiten benötigt wird. Seine Spezifikationen von 1000 V und 2 A decken viele typische Anforderungen von Schalt- und linearen Netzteilen ab.
Wie wichtig ist die Kühlung für diesen Brückengleichrichter?
Die Kühlung ist bei jedem elektronischen Bauteil, das Leistung umwandelt, wichtig. Obwohl der B500C1500-WW+ eine gute thermische Auslegung hat, sollte bei Dauerbetrieb mit der maximalen Strombelastbarkeit oder in Umgebungen mit hohen Temperaturen die Anbringung eines Kühlkörpers in Erwägung gezogen werden, um die Lebensdauer und Zuverlässigkeit zu maximieren.
Welchen Vorteil bietet die integrierte Brückenschaltung gegenüber einzelnen Dioden?
Eine integrierte Brückenschaltung wie der B500C1500-WW+ vereinfacht den Aufbau Ihrer Schaltung erheblich. Anstatt vier einzelne Dioden extern zu verdrahten, erhalten Sie ein kompaktes Bauteil mit allen notwendigen Komponenten. Dies spart Platz auf der Platine und reduziert die Fehleranfälligkeit beim Aufbau.
Kann dieser Brückengleichrichter auch für Wechselspannungen über 1000 V eingesetzt werden?
Nein, die Sperrspitzenspannung von 1000 V ist die maximale zulässige Spannung in Sperrrichtung. Der Einsatz von Wechselspannungen mit Spitzenwerten über 1000 V würde das Bauteil beschädigen.
Was bedeutet der Zusatz „WW+“ in der Modellbezeichnung?
Der Zusatz „WW+“ deutet typischerweise auf spezifische Merkmale des Herstellers hin, wie z.B. eine verbesserte thermische Performance, eine höhere Zuverlässigkeit oder eine spezielle Beschichtung. Die genaue Bedeutung ist produktabhängig und sollte im Datenblatt des spezifischen Herstellers nachgelesen werden.
Ist dieser Brückengleichrichter für hohe Frequenzen geeignet?
Der B500C1500-WW+ ist ein Standard-Silizium-Gleichrichter und eignet sich gut für die Netzfrequenz (50/60 Hz) sowie für Frequenzen im kHz-Bereich. Für sehr hohe Frequenzen (MHz-Bereich), wie sie in Hochfrequenz-Schaltnetzteilen vorkommen, werden spezielle Schnelle-Dioden oder Schottky-Dioden benötigt.
