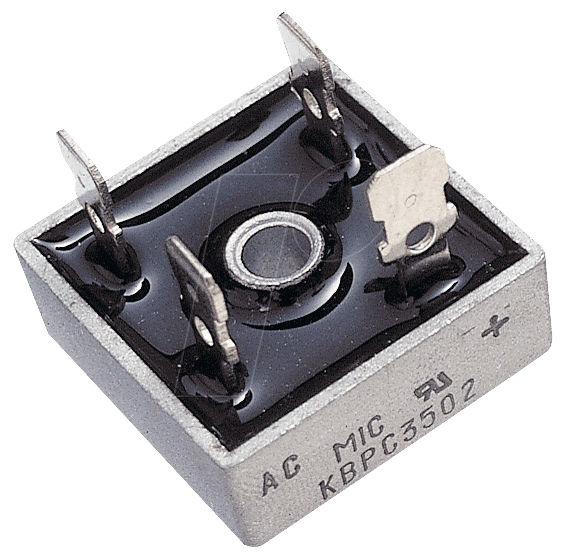

Zuverlässige Gleichrichtung für anspruchsvolle Anwendungen: B420C35A Brückengleichrichter
Wenn Sie eine robuste und effiziente Lösung zur Umwandlung von Wechselstrom (AC) in Gleichstrom (DC) für Ihre elektronischen Schaltungen benötigen, ist der B420C35A Brückengleichrichter die erste Wahl. Dieses leistungsstarke Bauteil ist speziell für Anwendungen konzipiert, die eine hohe Strombelastbarkeit und Spannungsfestigkeit erfordern, und stellt damit eine überlegene Alternative zu schwächeren oder weniger zuverlässigen Gleichrichterkomponenten dar.
Maximale Leistung und Sicherheit für Ihre Projekte
Der B420C35A Brückengleichrichter zeichnet sich durch seine beeindruckende Nennspannung von 600 V und einen maximalen Durchlassstrom von 35 A aus. Diese Spezifikationen ermöglichen den Einsatz in einer Vielzahl von anspruchsvollen Szenarien, von industriellen Stromversorgungen über leistungsstarke Audioverstärker bis hin zu spezialisierten Ladegeräten und Motorsteuerungen. Die ausgeklügelte Brückenschaltung, bestehend aus vier diskreten Dioden, bietet eine effiziente Gleichrichtung mit minimalen Verlusten, was sich direkt in einer höheren Energieeffizienz und reduzierten Wärmeentwicklung niederschlägt. Im Vergleich zu einfacheren Gleichrichterlösungen wie Einweggleichrichtern oder einzelnen Dioden eliminiert die Brückenschaltung die Notwendigkeit eines Transformators mit Mittelanzapfung und reduziert effektiv den Ripple-Faktor des Ausgangsstroms, was die nachgeschaltete Filterung vereinfacht und die Qualität des Gleichstroms verbessert.
Konstruktion und Vorteile des B420C35A
Die herausragende Performance des B420C35A Brückengleichrichters basiert auf seiner hochwertigen Konstruktion und den sorgfältig ausgewählten Materialien. Die Diodenkerne sind für eine optimale Wärmeableitung optimiert, was eine langfristige Stabilität auch unter hoher Last gewährleistet. Die Gehäusekonstruktion unterstützt die Integration in bestehende Systeme und bietet gleichzeitig Schutz vor Umwelteinflüssen.
- Hohe Strombelastbarkeit: Mit 35 A Durchlassstrom bewältigt der B420C35A auch anspruchsvolle Lasten zuverlässig.
- Umfassende Spannungsfestigkeit: Die Nennspannung von 600 V schützt Ihre Schaltung vor Überspannungen und gewährleistet eine sichere Betriebsweise.
- Effiziente Gleichrichtung: Die Brückenschaltung minimiert Verluste und vereinfacht die Nachfilterung.
- Langlebigkeit: Hochwertige Komponenten und optimierte Wärmeableitung sorgen für eine lange Lebensdauer.
- Robuste Bauweise: Das Gehäuse ist für eine sichere und einfache Montage ausgelegt.
- Reduzierte Signalverzerrung: Bietet einen sauberen Gleichstrom für empfindliche elektronische Komponenten.
- Vielseitige Anwendbarkeit: Geeignet für eine breite Palette von industriellen und privaten Anwendungen.
Detaillierte technische Spezifikationen
Um Ihnen die Entscheidung für den B420C35A Brückengleichrichter zu erleichtern und seine überlegene Leistung zu untermauern, finden Sie hier eine detaillierte Übersicht der technischen Daten und ausgewählten Eigenschaften:
| Eigenschaft | Beschreibung |
|---|---|
| Modellbezeichnung | B420C35A |
| Typ | Brückengleichrichter |
| Max. Sperrspannung (Vrrm) | 600 V |
| Max. Durchlassstrom (Ifav) | 35 A |
| Spitzenstrom (Ifsm) | 400 A (typisch, 1 Periode) |
| Betriebstemperaturbereich | -55 °C bis +150 °C |
| Gehäuseform | Integralteil für Montage auf Kühlkörper |
| Anschlusstyp | Lötösen oder Schraubverbindungen |
| Dioden-Typ | Standard-Erholung, Silizium |
| Impulsstrom-Belastbarkeit | Hervorragend, ausgelegt für kurzzeitige Überlasten |
| Wärmewiderstand (RthJC) | Optimiert für effiziente Kühlung (Wert spezifisch je nach Ausführung, aber typisch niedrig für diesen Leistungsklasse) |
| Anwendungsspektrum | Industrielle Netzteile, Motorsteuerungen, Schweißgeräte, Audio-Endstufen, DC-Versorgungen |
| Material der Halbleiterwafer | Hochreines Silizium für maximale Leitfähigkeit und Zuverlässigkeit |
| Dielektrische Festigkeit | Entspricht den Industriestandards für 600 V-Anwendungen, mit Sicherheitsreserven |
Einsatzgebiete und Anwendungsbeispiele
Die Flexibilität und Leistungsfähigkeit des B420C35A Brückengleichrichters macht ihn zu einer bevorzugten Komponente in einer Vielzahl von Sektoren. In der Industrie ist er unerlässlich für die Stromversorgung von Maschinen und Anlagen, wo eine stabile und leistungsfähige DC-Versorgung die Grundlage für den zuverlässigen Betrieb bildet. Audioenthusiasten schätzen seine Fähigkeit, eine saubere und kraftvolle Gleichspannung für Verstärkerschaltungen zu liefern, was sich in einem klareren und dynamischeren Klangbild niederschlägt. Für Entwickler von Ladegeräten, insbesondere für Hochleistungsanwendungen wie E-Bikes oder industrielle Batterieladesysteme, bietet der B420C35A die notwendige Strombelastbarkeit und Spannungssicherheit. Selbst in weniger offensichtlichen Bereichen wie bei der Stromversorgung von LED-Beleuchtungssystemen mit hohem Leistungsbedarf oder in der Automatisierungstechnik spielt dieser Brückengleichrichter eine entscheidende Rolle bei der Umwandlung von Netzspannung in nutzbaren Gleichstrom.
FAQ – Häufig gestellte Fragen zu B420C35A – Brückengleichrichter, 600 V, 35 A
Benötige ich für den B420C35A Brückengleichrichter einen zusätzlichen Kühlkörper?
Ja, für den Betrieb unter Nennlast oder bei erhöhten Umgebungstemperaturen wird die Montage des B420C35A Brückengleichrichters auf einem geeigneten Kühlkörper dringend empfohlen. Die hohe Strombelastbarkeit von 35 A erzeugt zwangsläufig Verlustleistung in Form von Wärme. Ein effizienter Kühlkörper ist essenziell, um die Betriebstemperatur innerhalb sicherer Grenzen zu halten und die Langlebigkeit sowie die Zuverlässigkeit des Bauteils zu gewährleisten.
Was bedeutet die Angabe von 600 V bei diesem Brückengleichrichter?
Die Angabe von 600 V (Spitzensperrspannung, Vrrm) bezieht sich auf die maximale Wechselspannung, die jede einzelne Diode innerhalb des Brückengleichrichters sicher sperren kann, wenn kein Strom fließt. Diese Spannungsgrenze ist entscheidend, um Beschädigungen durch Überspannung zu vermeiden und einen sicheren Betrieb in Ihrer Schaltung zu gewährleisten. Sie sollten sicherstellen, dass die maximale Spannung in Ihrem AC-Netz, abzüglich eventueller Spitzen, deutlich unterhalb dieses Wertes liegt.
Ist der B420C35A für kontinuierlichen Betrieb bei 35 A ausgelegt?
Der B420C35A ist für einen maximalen kontinuierlichen Durchlassstrom von 35 A spezifiziert. Dies gilt unter der Voraussetzung, dass eine angemessene Kühlung (z.B. durch einen ausreichenden Kühlkörper) vorhanden ist, um die Verlustleistung abzuführen. Ohne adäquate Kühlung kann die Betriebstemperatur ansteigen, was die Strombelastbarkeit reduziert und die Lebensdauer des Bauteils negativ beeinflusst.
Welche Vorteile bietet die Brückenschaltung gegenüber anderen Gleichrichterkonfigurationen?
Die Brückenschaltung bietet mehrere entscheidende Vorteile: Sie ermöglicht eine vollständige Ausnutzung beider Halbwellen des Wechselstroms, was zu einer höheren Effizienz und einer geringeren Restwelligkeit (Ripple) des Gleichstroms führt. Zudem benötigt sie keinen Transformator mit Mittelanzapfung, was Schaltungsaufbau und Kosten vereinfacht. Dies macht Brückengleichrichter zu einer weit verbreiteten und effizienten Lösung für die meisten Gleichrichteranwendungen.
Welche Art von Gleichstrom liefert der B420C35A und wie muss dieser nachbearbeitet werden?
Der B420C35A liefert einen pulsierenden Gleichstrom. Die Brückenschaltung reduziert die Welligkeit im Vergleich zu einer Einweggleichrichtung erheblich, jedoch ist die resultierende Gleichspannung nicht vollständig glatt. Für die meisten Anwendungen, insbesondere in der Leistungselektronik und bei empfindlichen Mikrocontrollern, ist eine zusätzliche Glättung erforderlich. Dies geschieht üblicherweise durch den Einsatz von Glättungskondensatoren (elektrolytische Kondensatoren), deren Kapazität von der gewünschten Glattheit und dem maximalen Strom abhängt.
Ist der B420C35A für die Verwendung in Netzteilen für Audioverstärker geeignet?
Ja, der B420C35A Brückengleichrichter ist aufgrund seiner hohen Strombelastbarkeit und der Fähigkeit, eine relativ saubere Gleichspannung zu liefern, sehr gut für Netzteile von Audioverstärkern geeignet. Eine gute Gleichspannung ist entscheidend für die Klangqualität, und die effektive Gleichrichtung des B420C35A, kombiniert mit einer geeigneten Glättung und Spannungsregelung, trägt zu einer präzisen und verzerrungsarmen Stromversorgung des Verstärkers bei.
Gibt es spezielle Hinweise zur Montage des B420C35A Brückengleichrichters?
Bei der Montage ist darauf zu achten, dass die Kontaktflächen zum Kühlkörper sauber und eben sind. Eine dünne Schicht Wärmeleitpaste zwischen dem Gehäuse des Brückengleichrichters und dem Kühlkörper verbessert den Wärmeübergang signifikant. Stellen Sie sicher, dass die Anschlüsse korrekt und fest verbunden sind, um einen guten elektrischen Kontakt zu gewährleisten und Übergangswiderstände zu minimieren. Beachten Sie die Polung bei der Verbindung.
