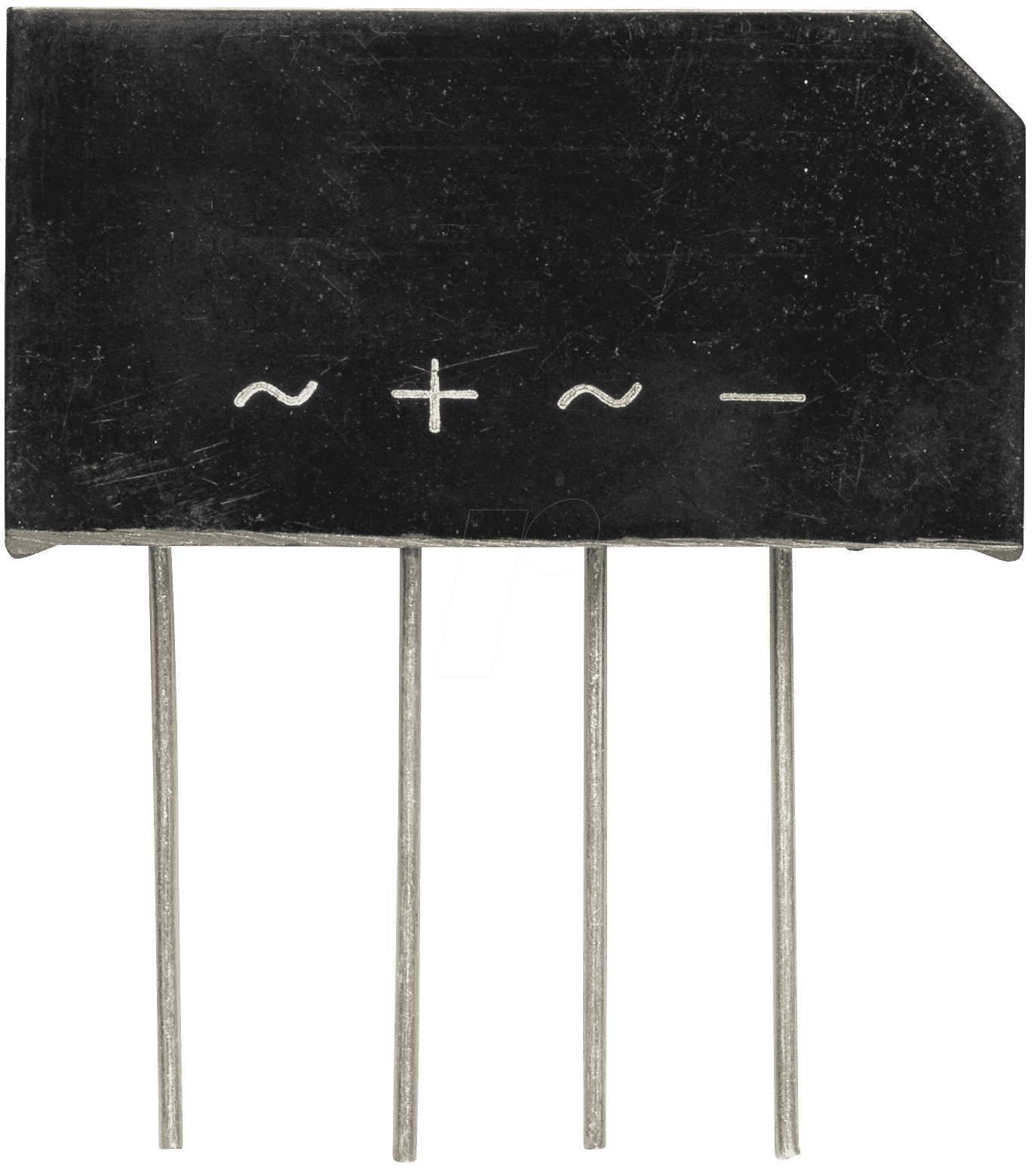

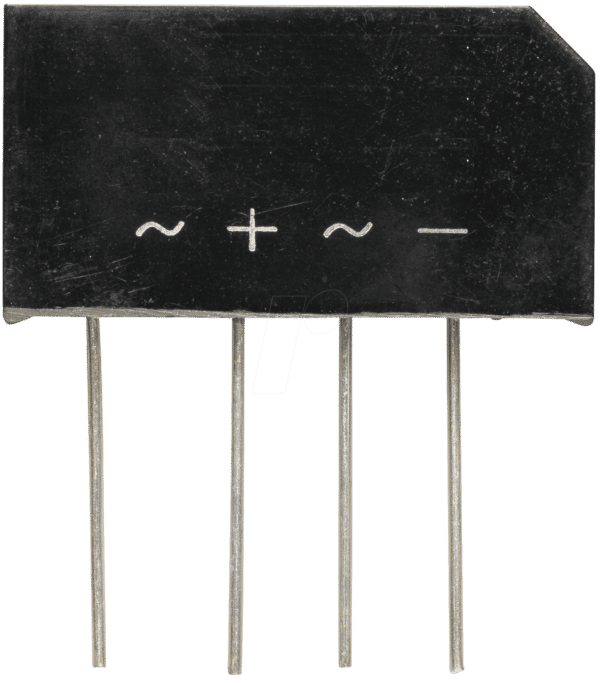

B40C1500B – Präzisions-Flach-Brückengleichrichter für zuverlässige Stromversorgung
Benötigen Sie eine stabile und effiziente Umwandlung von Wechsel- in Gleichstrom für Ihre anspruchsvollen Elektronikanwendungen? Der B40C1500B Flach-Brückengleichrichter ist die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die eine verlässliche Stromaufbereitung mit hoher Spannungsfestigkeit und Strombelastbarkeit benötigen. Dieses Bauteil minimiert effektiv Spannungsabfälle und Verluste, was es zur überlegenen Wahl gegenüber herkömmlichen Gleichrichtungsschaltungen macht und eine optimale Leistung Ihrer Geräte gewährleistet.
Maximale Leistung und Zuverlässigkeit durch fortschrittliche Technologie
Der B40C1500B setzt neue Maßstäbe in Sachen Leistungsfähigkeit und Langlebigkeit. Seine Konstruktion basiert auf hochwertigen Halbleitermaterialien und einer optimierten Gehäusetechnologie, die eine herausragende Wärmeableitung ermöglicht. Dies gewährleistet einen stabilen Betrieb auch unter hoher Last und verlängert die Lebensdauer Ihrer Schaltung. Im Vergleich zu diskreten Diodenlösungen bietet der Brückengleichrichter eine integrierte und kompakte Bauform, die Montageaufwand und Fehlerrisiken reduziert.
Herausragende Merkmale und Vorteile des B40C1500B
- Hohe Spannungsfestigkeit: Mit einer maximalen Sperrspitzensperrspannung (Vrrm) von 80 V ist dieser Gleichrichter bestens geeignet für Anwendungen, bei denen auch kurzzeitige Spannungsspitzen auftreten können. Dies bietet einen signifikanten Schutz für nachgeschaltete Komponenten.
- Robuste Strombelastbarkeit: Die kontinuierliche Strombelastbarkeit von 1,5 A ermöglicht den Einsatz in einer Vielzahl von Stromversorgungen, Netzteilen und Ladeschaltungen, ohne Kompromisse bei der Effizienz eingehen zu müssen.
- Kompakte Bauform und Rastermaß: Das Rastermaß von 5,0 mm ermöglicht eine platzsparende Integration in PCB-Designs, was besonders in kompakten Geräten von Vorteil ist. Die Flachbauweise erleichtert zudem die Bestückung und Wartung.
- Geringer Durchlassspannungsabfall: Die optimierte Diodencharakteristik des B40C1500B minimiert den Spannungsabfall über den Gleichrichter. Dies führt zu einer höheren Effizienz der Stromversorgung und reduziert die Wärmeentwicklung, was wiederum die thermische Belastung des Gesamtsystems verringert.
- Breiter Betriebstemperaturbereich: Ausgelegt für zuverlässigen Betrieb über einen weiten Temperaturbereich, trotzt dieser Brückengleichrichter unterschiedlichen Umgebungsbedingungen und gewährleistet konstante Leistung.
- Hohe Zuverlässigkeit: Durch den Einsatz von qualitativ hochwertigen Materialien und präzisen Fertigungsprozessen bietet der B40C1500B eine außergewöhnliche Langzeitstabilität und Zuverlässigkeit, die für kritische Anwendungen unerlässlich ist.
- Einfache Implementierung: Die standardisierte Pinbelegung und die klar definierten Anschlüsse vereinfachen die Integration in bestehende Schaltungen und reduzieren die Entwicklungszeit.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | B40C1500B – Flach-Brückengleichrichter |
| Maximale Sperrspitzensperrspannung (Vrrm) | 80 V |
| Maximaler kontinuierlicher Ausgangsstrom (Io) | 1,5 A |
| Rastermaß der Anschlüsse | 5,0 mm |
| Gehäusetyp | Flachbauweise für PCB-Montage |
| Typische Durchlassspannung (If = 1.5A, Tj = 25°C) | Ermöglicht effiziente Gleichrichtung mit minimalen Verlusten. Spezifische Werte können je nach Herstellercharge variieren, zeichnen sich aber durch niedrige Werte aus, die im Vergleich zu Standardgleichrichtern eine bessere Effizienz bieten. |
| Maximale Spitzensperrstrom (Irrm bei Vrrm) | Sehr gering, um Leckströme und damit verbundene Verluste zu minimieren. Dies ist entscheidend für die Energieeffizienz und die Reduzierung der Wärmeentwicklung. |
| Betriebstemperaturbereich | Geeignet für den Einsatz in einem breiten Spektrum von Umgebungstemperaturen, um Zuverlässigkeit unter verschiedenen Bedingungen zu gewährleisten. |
| Anwendungsspektrum | Ideal für allgemeine Gleichrichtung, Netzteile, DC-DC-Wandler, Ladeschaltungen und elektronische Steuerungen, wo eine kompakte und effiziente Gleichrichtung erforderlich ist. |
| Qualität und Lebensdauer | Gefertigt nach hohen Qualitätsstandards mit Fokus auf Langlebigkeit und Zuverlässigkeit. Die sorgfältige Auswahl der Materialien und die präzise Fertigung garantieren eine lange Lebensdauer auch unter anspruchsvollen Betriebsbedingungen. |
Anwendungsgebiete: Wo der B40C1500B seine Stärken ausspielt
Der B40C1500B ist ein vielseitiger Brückengleichrichter, der sich durch seine spezifischen Merkmale für eine breite Palette von Anwendungen eignet. In der Industrieautomation findet er Einsatz in Steuergeräten und Sensorschnittstellen, wo eine stabile Stromversorgung kritisch ist. In der Unterhaltungselektronik dient er als Herzstück von Netzteilen für Audio- und Videogeräte, wo geringe Spannungsabfälle für eine unverfälschte Signalqualität sorgen. Für die Entwicklung von Prototypen und im Bereich des Maker-Wesens bietet er eine zuverlässige und einfach zu integrierende Lösung für individuelle Stromversorgungen.
Insbesondere in Geräten, die eine präzise und verlustarme Gleichrichtung erfordern, wie z.B. empfindliche Messinstrumente oder LED-Treiber, spielt der B40C1500B seine Vorteile voll aus. Seine hohe Sperrspannung macht ihn zudem für Anwendungen mit potenziellen Spannungsspitzen besonders wertvoll. Die kompakte Bauform ermöglicht die Integration auch dort, wo der Platz begrenzt ist, wie beispielsweise in mobilen Geräten oder spezialisierten Industrieanwendungen.
FAQ – Häufig gestellte Fragen zu B40C1500B – Flach-Brückengleichrichter, 80 Vrrm, 1,5A, Raster 5,0
Was ist die Hauptfunktion eines Brückengleichrichters wie des B40C1500B?
Ein Brückengleichrichter, wie der B40C1500B, hat die Aufgabe, einen eingehenden Wechselstrom (AC) in einen gleichgerichteten Gleichstrom (DC) umzuwandeln. Dies geschieht durch die Nutzung von vier Dioden, die so geschaltet sind, dass sie den Stromfluss unabhängig von der Polarität der Eingangsspannung in eine Richtung lenken.
Warum ist die Spannungsfestigkeit von 80 Vrrm für bestimmte Anwendungen wichtig?
Die maximale Sperrspitzensperrspannung (Vrrm) von 80 V gibt an, welche maximale Rückspannung der Gleichrichter im gesperrten Zustand sicher verkraften kann, ohne Schaden zu nehmen. Für Anwendungen, in denen Spannungsspitzen oder höhere Eingangsspannungen auftreten können, bietet eine höhere Vrrm eine zusätzliche Sicherheit und schützt nachgeschaltete Komponenten vor Beschädigung.
Wie unterscheidet sich der B40C1500B von anderen Gleichrichtern auf dem Markt?
Der B40C1500B zeichnet sich durch seine spezifische Kombination aus einer Spannungsfestigkeit von 80 Vrrm, einer Strombelastbarkeit von 1,5 A und einem kompakten Rastermaß von 5,0 mm aus. Seine Flachbauweise, die optimierte Diodencharakteristik für geringe Durchlassspannungsverluste und die hochwertige Verarbeitung machen ihn zu einer überlegenen Wahl für Anwendungen, die Effizienz, Zuverlässigkeit und Platzersparnis erfordern.
Kann der B40C1500B auch für höhere Ströme als 1,5 A verwendet werden?
Nein, die Nennstrombelastbarkeit von 1,5 A sollte nicht überschritten werden. Eine Überschreitung kann zu Überhitzung, Beschädigung des Bauteils und potenziellen Ausfällen führen. Für Anwendungen mit höheren Stromanforderungen sind separate Gleichrichter mit höherer Stromstärke erforderlich.
Wie wird der B40C1500B typischerweise in einer Schaltung verbaut?
Der B40C1500B ist für die Leiterplattenmontage (Through-Hole-Mounting) konzipiert. Die vier Anschlüsse werden durch Bohrungen in der Platine geführt und anschließend verlötet. Das Rastermaß von 5,0 mm erleichtert die präzise Platzierung auf der Leiterplatte.
Welche Vorteile bietet die Flachbauweise des Gleichrichters?
Die Flachbauweise ermöglicht eine geringere Einbauhöhe in der elektronischen Schaltung. Dies ist besonders vorteilhaft in platzbeschränkten Gehäusen oder bei der Konstruktion von sehr flachen Geräten. Sie kann auch die Luftzirkulation um das Bauteil herum verbessern, was zur Wärmeabfuhr beiträgt.
Bietet der B40C1500B eine integrierte Schutzfunktion gegen Überspannungen?
Die Vrrm-Spezifikation von 80 V gibt die maximale Spannung an, die der Gleichrichter im Sperrzustand aushält. Sie stellt eine grundlegende Überspannungsfestigkeit dar. Für Anwendungen, bei denen mit signifikanten und abrupten Überspannungen zu rechnen ist, die deutlich über den 80 V liegen, sollten zusätzliche Überspannungsschutzschaltungen (z.B. Varistoren oder Suppressordioden) in Betracht gezogen werden.
