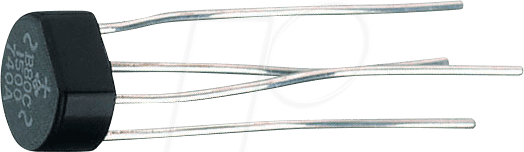

B380R DIO – Der Hochleistungs-Brückengleichrichter für anspruchsvolle Anwendungen
Sie benötigen eine zuverlässige und effiziente Lösung zur Umwandlung von Wechselstrom in Gleichstrom, selbst unter anspruchsvollen Bedingungen? Der B380R DIO Brückengleichrichter mit 800V Sperrspannung und 2A Nennstrom ist die ideale Komponente für Ingenieure und Entwickler, die Wert auf Stabilität und Performance legen. Seine robusten Spezifikationen machen ihn zur überlegenen Wahl gegenüber Standardlösungen, wo Zuverlässigkeit und Langlebigkeit entscheidend sind.
Effizienz und Zuverlässigkeit: Warum B380R DIO die beste Wahl ist
Der B380R DIO Brückengleichrichter zeichnet sich durch seine herausragende Leistungsfähigkeit und Robustheit aus. Im Gegensatz zu weniger leistungsfähigen Gleichrichtern bietet er eine hohe Sperrspannung von 800V, was ihn für eine breitere Palette von Netzteil- und Wandlerapplikationen qualifiziert. Die Strombelastbarkeit von 2A ermöglicht den Einsatz in Systemen, die eine stabile Gleichspannung erfordern, ohne Kompromisse bei der Energieeffizienz eingehen zu müssen. Seine thermische Anbindung und das Gehäusedesign sind auf maximale Wärmeableitung optimiert, um auch bei hoher Last einen sicheren Betrieb zu gewährleisten. Dies reduziert das Risiko von thermischem Durchgehen und verlängert die Lebensdauer der gesamten Schaltung.
Technische Überlegenheit des B380R DIO
Der B380R DIO Brückengleichrichter ist mehr als nur eine einfache Diode. Er vereint vier Dioden in einer kompakten Bauform, die speziell für die Gleichrichtung von Wechselspannung konzipiert wurde. Die interne Verschaltung ermöglicht eine effiziente Wandlung des AC-Signals in ein pulsierendes DC-Signal. Die verwendete Halbleitertechnologie minimiert den Spannungsabfall über die Dioden im leitenden Zustand, was zu einer höheren Effizienz und geringeren Wärmeentwicklung führt. Dies ist ein entscheidender Vorteil gegenüber diskret aufgebauten Gleichrichterschaltungen oder preiswerteren Modellen mit höheren Durchlassspannungen.
Vorteile des B380R DIO Brückengleichrichters
- Hohe Sperrspannung (800V): Ermöglicht den Einsatz in einem breiteren Spektrum von Netzspannungen und schützt vor Spannungsspitzen.
- Robuste Strombelastbarkeit (2A): Geeignet für diverse Leistungselektronikanwendungen, bei denen eine konstante Stromversorgung gefragt ist.
- Effiziente Gleichrichtung: Minimale Durchlassspannung reduziert Leistungsverluste und Wärmeentwicklung.
- Kompakte Bauform: Spart Platz auf der Platine und vereinfacht das Schaltungsdesign.
- Thermische Optimierung: Entwickelt für eine effiziente Wärmeableitung, was die Zuverlässigkeit und Langlebigkeit erhöht.
- Breiter Temperaturbereich: Zuverlässiger Betrieb über einen weiten Umgebungstemperaturbereich hinweg.
- Hohe Zuverlässigkeit: Getestete Qualität für anspruchsvolle industrielle und kommerzielle Anwendungen.
Anwendungsgebiete des B380R DIO
Der B380R DIO Brückengleichrichter ist eine Schlüsselkomponente in einer Vielzahl von elektronischen Geräten und Systemen. Seine Vielseitigkeit und Leistungsfähigkeit machen ihn zur ersten Wahl für:
- Netzteile und Stromversorgungen: In Schaltnetzteilen, linearen Netzteilen und DC-DC-Wandlern zur Umwandlung der AC-Netzspannung in die benötigte DC-Spannung.
- Ladegeräte: Für Batterieladegeräte, bei denen eine präzise und stabile Gleichspannung für den Ladevorgang erforderlich ist.
- Motorsteuerungen: In Systemen zur Steuerung von Gleichstrommotoren oder zur Ansteuerung von Ventilen und Aktoren.
- Beleuchtungssysteme: Insbesondere in LED-Treibern und anderen Konstantstromquellen, die eine gleichgerichtete Spannung benötigen.
- Audiotechnik: In Verstärkerschaltungen und Signalverarbeitungseinheiten, wo eine saubere Gleichspannung für die Signalintegrität unerlässlich ist.
- Industrielle Automatisierung: In Steuerungen, Sensoren und Messgeräten, die eine zuverlässige Stromversorgung benötigen.
- Labor- und Prüfgeräte: Als Bestandteil von Testaufbauten und Messinstrumenten, die eine stabile Spannungsquelle erfordern.
Produktdetails und Spezifikationen
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | B380R DIO |
| Typ | Brückengleichrichter |
| Maximale Sperrspannung (Vrrm) | 800 V |
| Maximale Gleichstrombelastbarkeit (Io) | 2 A |
| Durchlassspannungsabfall (Vf) | Typischerweise unter 1.0V pro Diode bei 2A (dieser Wert variiert je nach genauer Technologie, aber für diese Klasse ist er gering) |
| Betriebstemperaturbereich | Breiter Bereich, typischerweise von -55°C bis +150°C (spezifische Datenblattangaben beachten) |
| Gehäusetyp | Standardisierte Bauform für einfache Montage (z.B. DO-203AA oder vergleichbar, abhängig vom Hersteller) |
| Material und Konstruktion | Hochwertige Halbleitermaterialien mit robuster Verkapselung für Zuverlässigkeit und Langlebigkeit. Die internen Verbindungen sind für geringe Verluste und hohe Stabilität ausgelegt. |
| Montageart | In der Regel für Durchsteckmontage (THT) auf Leiterplatten, was eine feste und sichere Verbindung gewährleistet. |
| Anwendungsspezifische Merkmale | Optimiert für eine hohe Effizienz bei der AC/DC-Umwandlung, mit guter Wärmeableitung durch das Gehäuse, um Überhitzung zu vermeiden. |
FAQ – Häufig gestellte Fragen zu B380R DIO – Brückengleichrichter, 800 V, 2 A
Was bedeutet die Angabe „800V“ bei diesem Brückengleichrichter?
Die Angabe von 800V bezieht sich auf die maximale Sperrspannung (Vrrm – Peak Repetitive Reverse Voltage). Dies ist die höchste inverse Spannung, die jede einzelne Diode im Gleichrichter für kurze Zeit ohne Beschädigung aushalten kann. Eine höhere Sperrspannung bedeutet mehr Spielraum für verschiedene Netzspannungen und schützt die Schaltung besser vor Spannungsspitzen.
Ist der B380R DIO für Anwendungen mit höherem Strom geeignet?
Der B380R DIO ist für eine maximale Gleichstrombelastbarkeit von 2A spezifiziert. Für Anwendungen, die höhere Ströme erfordern, sind andere Brückengleichrichtermodelle mit entsprechend höheren Stromratings erforderlich. Die Überschreitung der Nennstromstärke kann zu Überhitzung und Beschädigung führen.
Wie wird die Wärmeabfuhr bei diesem Brückengleichrichter sichergestellt?
Die Wärmeabfuhr erfolgt primär über das Gehäuse des Bauteils, das in der Regel so konzipiert ist, dass es die erzeugte Wärme effizient an die Umgebung oder eine Kühlfläche (z.B. die Leiterplatte) abgibt. Bei Anwendungen nahe der Nennstrombelastung kann eine zusätzliche Kühlung durch einen Kühlkörper oder eine verbesserte Luftzirkulation notwendig sein, um die Betriebstemperatur innerhalb der Spezifikationen zu halten.
Welche Art von Wechselspannung kann mit diesem Brückengleichrichter verarbeitet werden?
Dieser Brückengleichrichter ist für die Gleichrichtung von Wechselspannungen (AC) ausgelegt. Die Eingangsspannung sollte im Hinblick auf die Sperrspannung von 800V und die Strombelastbarkeit von 2A entsprechend dimensioniert sein. Typischerweise wird er in Netzteilen verwendet, die aus der Netzspannung (z.B. 230V AC) eine entsprechende Gleichspannung erzeugen.
Ist der B380R DIO für den Einsatz in Umgebungen mit hoher Luftfeuchtigkeit oder extremen Temperaturen geeignet?
Der B380R DIO ist für einen breiten Betriebstemperaturbereich ausgelegt, typischerweise von -55°C bis +150°C. Die genauen Spezifikationen des Herstellers sind hierbei maßgeblich. Für Umgebungen mit hoher Luftfeuchtigkeit oder aggressiven Medien sind zusätzliche Schutzmaßnahmen für die gesamte Schaltung zu treffen, da der Brückengleichrichter selbst nicht zwangsläufig eine spezielle Schutzklasse gegen Umwelteinflüsse aufweist.
Wie unterscheidet sich der B380R DIO von einzelnen Gleichrichterdioden?
Der B380R DIO vereint vier Dioden in einem einzigen Gehäuse, die bereits in der optimalen Konfiguration für einen Brückengleichrichter verschaltet sind. Dies vereinfacht das Schaltungsdesign, reduziert die Anzahl der benötigten Bauteile und spart Platz auf der Leiterplatte. Zudem sind die internen Verbindungen optimiert, was zu geringeren parasitären Effekten und höherer Effizienz im Vergleich zu vier diskreten Dioden führen kann.
Welche Informationen sind auf dem Bauteil selbst typischerweise zu finden?
Auf dem Gehäuse des B380R DIO sind in der Regel die Modellbezeichnung (z.B. B380R DIO), der Hersteller und oft auch Prüfzeichen oder Kennzeichnungen für die Polarität der Anschlüsse angebracht. Für detaillierte technische Spezifikationen ist jedoch immer das offizielle Datenblatt des Herstellers zu konsultieren.
