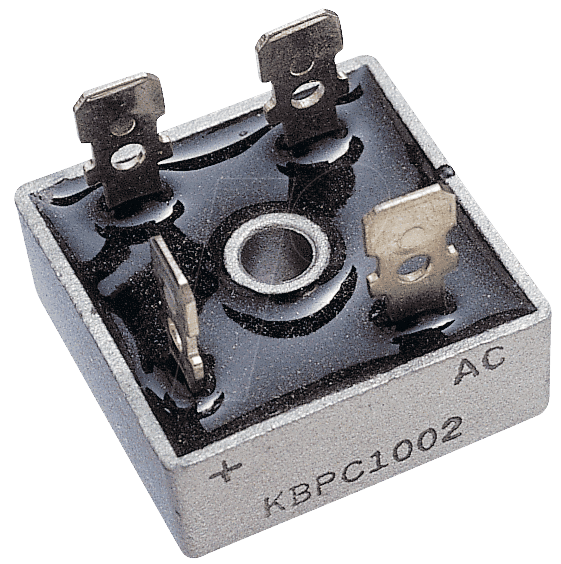

B140C10A – Brückengleichrichter: Effiziente und zuverlässige AC/DC-Umwandlung für Ihre Elektronikprojekte
Sie benötigen eine robuste und leistungsstarke Lösung zur Umwandlung von Wechselstrom (AC) in Gleichstrom (DC) für Ihre anspruchsvollen elektronischen Schaltungen? Der B140C10A Brückengleichrichter ist die ideale Komponente für Entwickler, Techniker und Bastler, die Wert auf Stabilität, Effizienz und Langlebigkeit legen. Er löst das Problem der direkten Ansteuerung von DC-kompatiblen Bauteilen mit AC-Quellen und gewährleistet eine saubere und stabile Stromversorgung.
Warum der B140C10A die überlegene Wahl ist
Standard-Gleichrichterlösungen können oft Kompromisse bei der Strombelastbarkeit, Spannungsfestigkeit oder der Wärmeableitung eingehen. Der B140C10A Brückengleichrichter von Lan.de zeichnet sich durch seine herausragenden Spezifikationen aus, die ihn zu einer überlegenen Wahl für professionelle Anwendungen machen. Mit einer maximalen Sperrspannung von 200 V und einem maximalen Dauerstrom von 10 A bewältigt er selbst anspruchsvolle Lasten souverän. Seine integrierte Brückenschaltung minimiert die Anzahl externer Komponenten, was den Aufbau vereinfacht und die Zuverlässigkeit erhöht. Die sorgfältige Auswahl der Halbleitermaterialien und die optimierte Gehäusekonstruktion sorgen für eine effiziente Wärmeableitung, was die Lebensdauer des Bauteils verlängert und Überhitzung verhindert.
Technische Spezifikationen und Konstruktionsmerkmale
Der B140C10A Brückengleichrichter ist eine sorgfältig entwickelte Komponente, die für maximale Performance und Zuverlässigkeit in einer Vielzahl von Anwendungen konzipiert ist. Seine Konstruktion vereint präzise gefertigte Halbleiter mit einer robusten Verkapselung, um eine langfristige und stabile Funktion zu gewährleisten.
Vorteile und Anwendungsbereiche
Die Implementierung des B140C10A Brückengleichrichters in Ihren Schaltungen bietet eine Reihe signifikanter Vorteile:
- Hohe Strombelastbarkeit: Mit einem maximalen Dauerstrom von 10 A eignet sich der Gleichrichter hervorragend für Anwendungen mit mittlerem bis hohem Strombedarf, wie z.B. in Netzteilen für Audio-Verstärker, Motorsteuerungen oder Beleuchtungssysteme.
- Robuste Spannungsfestigkeit: Die maximale Sperrspannung von 200 V ermöglicht den Einsatz in Systemen, die mit entsprechend hohen AC-Spannungen arbeiten, und bietet eine ausreichende Sicherheitsreserve.
- Integrierte Brückenschaltung: Die Vormontage aller vier Gleichrichterdioden in einer einzigen Einheit vereinfacht das Schaltungsdesign erheblich, reduziert den Verkabelungsaufwand und minimiert potenzielle Fehlerquellen.
- Effiziente Wärmeableitung: Die Konstruktion des Gehäuses und die Materialauswahl sind auf eine optimale Wärmeableitung ausgelegt, was die Betriebstemperatur reduziert und die Lebensdauer des Bauteils verlängert.
- Breites Anwendungsspektrum: Von industriellen Steuerungen über Labornetzteile bis hin zu spezialisierten Ladegeräten – der B140C10A ist eine vielseitige Lösung für unterschiedlichste elektronische Projekte.
- Kosteneffizienz: Durch die Integration mehrerer Komponenten in einem einzigen Bauteil werden Montagezeit und Materialkosten reduziert, was zu einer attraktiven Gesamtlösung führt.
Produktdetails im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Brückengleichrichter |
| Modellbezeichnung | B140C10A |
| Maximale Sperrspannung (pro Diode) | 200 V |
| Maximaler Dauerstrom (pro Diode) | 10 A |
| Gleichrichtungstyp | Vollbrückengleichrichtung |
| Gehäusematerial | Robuster Kunststoff mit guter Wärmeableitfähigkeit |
| Anschlussart | Lötanschlüsse für zuverlässige Verbindungen |
| Betriebstemperaturbereich | -40°C bis +150°C (typisch, abhängig von Kühlung) |
| Einsatzgebiete | Netzteile, Stromversorgungen, Motorsteuerungen, Beleuchtungstechnik, Ladegeräte |
Tiefergehende technische Betrachtung
Der B140C10A Brückengleichrichter basiert auf der bewährten Technologie von Silizium-Dioden, die für ihre ausgezeichneten elektrischen Eigenschaften und ihre Zuverlässigkeit bekannt sind. Jede der vier integrierten Dioden ist so dimensioniert, dass sie den spezifizierten maximalen Dauerstrom von 10 A bei einer Sperrspannung von bis zu 200 V problemlos verarbeiten kann. Dies bedeutet, dass die gesamte Brückenschaltung auch bei Netzspannungen, die deutlich über den üblichen Haushaltsspannungen liegen (nach Berücksichtigung von Spitzenwerten), sicher arbeitet. Die Anordnung in einer Vollbrückenschaltung ermöglicht die effiziente Nutzung beider Halbwellen des Wechselstroms. Dies führt zu einer höheren Ausgangsspannung im Vergleich zu Halbwellengleichrichtern und reduziert die Belastung für nachfolgende Filterkomponenten, wie beispielsweise Glättungskondensatoren. Die interne Verbindung der Dioden ist so optimiert, dass der Durchlasswiderstand minimiert und somit der Energieverlust in Form von Wärme reduziert wird. Dies ist entscheidend für die thermische Stabilität des Bauteils, insbesondere bei Dauerbetrieb unter Last. Die Gehäusekonstruktion spielt eine Schlüsselrolle bei der Wärmeableitung. Das verwendete Kunststoffgehäuse ist nicht nur mechanisch robust, sondern auch so konzipiert, dass die im Inneren entstehende Wärme effektiv an die Umgebung abgegeben werden kann. Für Anwendungen, die die Grenzen des Bauteils ausreizen, kann eine zusätzliche Kühlung mittels Kühlkörper oder Lüfter in Betracht gezogen werden, um die Betriebstemperatur niedrig zu halten und die Lebensdauer weiter zu maximieren.
FAQ – Häufig gestellte Fragen zu B140C10A – Brückengleichrichter, 200 V, 10 A
Was ist die Hauptfunktion eines Brückengleichrichters wie des B140C10A?
Ein Brückengleichrichter, wie der B140C10A, wandelt Wechselstrom (AC) in Gleichstrom (DC) um. Er sorgt dafür, dass der Strom immer in eine Richtung fließt, unabhängig von der Polarität der eingehenden Wechselspannung. Dies ist essenziell für die Stromversorgung der meisten elektronischen Geräte, die Gleichspannung benötigen.
Welche Vorteile bietet die Verwendung einer Vollbrückenschaltung im Vergleich zu einer Halbbrückenschaltung?
Eine Vollbrückenschaltung nutzt beide Halbwellen des Wechselstroms, was zu einer doppelt so hohen Ausgangsgleichspannung im Vergleich zu einer Halbbrückenschaltung bei gleicher Eingangswechselspannung führt. Zudem wird die Belastung der einzelnen Dioden halbiert, was zu einer besseren Effizienz und geringeren Wärmeentwicklung pro Diode führt.
Ist der B140C10A für den Einsatz in Niederspannungsanwendungen geeignet?
Ja, der B140C10A ist auch für Niederspannungsanwendungen geeignet. Seine hohe Spannungsfestigkeit bietet hierbei eine zusätzliche Sicherheit und Reserve. Die primäre Dimensionierung liegt jedoch im Bereich von Anwendungen, die 10 A oder mehr benötigen und mit Wechselspannungen von bis zu 200 V arbeiten können.
Wie wird die Kühlung des B140C10A Brückengleichrichters sichergestellt?
Das standardmäßige Kunststoffgehäuse des B140C10A ist für die Wärmeableitung bei typischen Lastbedingungen ausgelegt. Bei Anwendungen, die den Nennstrom von 10 A konstant ausnutzen oder wenn die Umgebungsbedingungen ungünstig sind (z.B. hohe Umgebungstemperatur), wird die Montage auf einem geeigneten Kühlkörper dringend empfohlen, um eine Überhitzung zu vermeiden und die Lebensdauer zu maximieren.
Welche Arten von elektronischen Projekten eignen sich für den Einsatz des B140C10A?
Der B140C10A eignet sich hervorragend für eine breite Palette von Projekten, darunter die Entwicklung von stabilen Netzteilen für Audio- und Videogeräte, die Stromversorgung von Elektromotoren und Servos in der Robotik und Automatisierung, die Implementierung von Ladegeräten für Akkusysteme mit höherem Strombedarf sowie für industrielle Steuerungs- und Überwachungssysteme, die eine zuverlässige AC/DC-Umwandlung erfordern.
Kann der B140C10A direkt mit Netzspannung (z.B. 230V AC) verwendet werden?
Die maximale Sperrspannung von 200 V bezieht sich auf die Spannungsfestigkeit der einzelnen Dioden innerhalb des Brückengleichrichters. Bei der direkten Umwandlung von 230 V AC Netzspannung (effektiver Wert) muss die Spitzenwechselspannung berücksichtigt werden, die etwa 325 V beträgt. Für solche Anwendungen wäre eine höhere Spannungsfestigkeit erforderlich. Der B140C10A ist ideal für Wechselspannungen, deren Spitzenwert unter 200 V liegt oder für Anwendungen, bei denen er in Kombination mit anderen Komponenten eingesetzt wird, die die Spannungsbelastung reduzieren.
Welche Art von Anschlüssen hat der B140C10A?
Der B140C10A verfügt über robuste Lötanschlüsse, die eine sichere und zuverlässige elektrische Verbindung in Ihrer Schaltung gewährleisten. Diese sind für die Aufnahme von Standard-Leiterbahnen oder Kabeln ausgelegt und ermöglichen eine einfache Integration in PCB-Layouts oder Verdrahtungssysteme.
