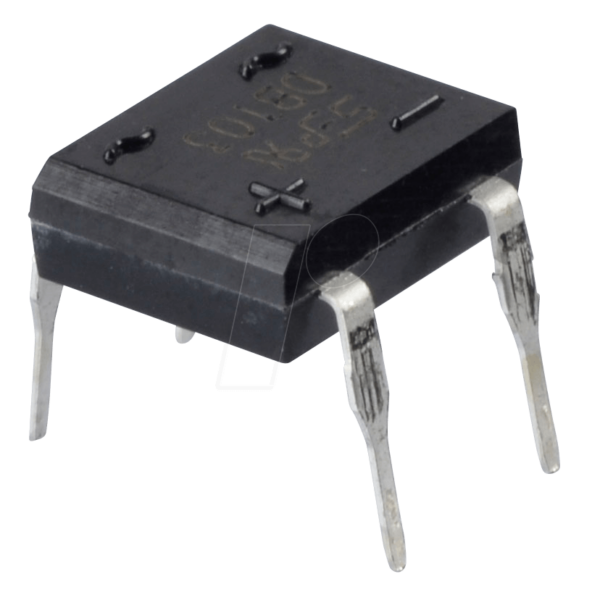

Brückengleichrichter B140C1000DIP: Effiziente und zuverlässige AC/DC-Wandlung für anspruchsvolle Anwendungen
Sie suchen nach einer robusten und leistungsfähigen Lösung zur Umwandlung von Wechselstrom (AC) in Gleichstrom (DC)? Der B140C1000DIP Brückengleichrichter ist die ideale Wahl für Elektronikentwickler, Ingenieure und Hobbyisten, die eine präzise und störungsfreie Stromversorgung für ihre Schaltungen benötigen. Dieses hochintegrierte Bauteil bietet eine effiziente und zuverlässige Gleichrichtung, die den Anforderungen moderner elektronischer Geräte gerecht wird.
Präzise Stromwandlung für maximale Leistung
Der B140C1000DIP zeichnet sich durch seine herausragenden Eigenschaften in der AC/DC-Konvertierung aus. Mit einer Sperrspannung von 200 V und einem maximalen Gleichstrom von 1 A ist dieser Brückengleichrichter bestens geeignet für eine Vielzahl von Anwendungen, von Netzteilmodulen bis hin zu Steuergeräten in industriellen Umgebungen. Die optimierte Diodenstruktur minimiert Durchlassspannungsabfälle und sorgt so für eine hohe Energieeffizienz und geringere Wärmeentwicklung, was sich positiv auf die Lebensdauer der Gesamtschaltung auswirkt.
Hervorragende Leistungsmerkmale des B140C1000DIP
Im Vergleich zu diskreten Diodenlösungen bietet der B140C1000DIP signifikante Vorteile. Die Integration aller vier Gleichrichterdioden in einem einzigen Gehäuse reduziert die Anzahl der externen Verbindungen, minimiert Montageaufwand und erhöht die Zuverlässigkeit der Schaltung durch weniger potenzielle Fehlerquellen. Die präzise gefertigte Diodenbrücke gewährleistet eine gleichmäßige Stromverteilung und minimiert Unsymmetrien, die bei einzelnen Dioden auftreten können.
Die Vorteile im Überblick:
- Hohe Effizienz: Geringe Durchlassspannungsabfälle für minimierte Energieverluste.
- Kompakte Bauform: Integrierte Diodenbrücke spart Platz und reduziert die Komplexität des Schaltungsdesigns.
- Hohe Zuverlässigkeit: Reduzierte Anzahl externer Verbindungen und sorgfältige Fertigung.
- Gleichmäßige Stromverteilung: Minimiert Diodenstress und verbessert die Leistungsstabilität.
- Robuste Leistung: Geeignet für Anwendungen mit bis zu 200 V Sperrspannung und 1 A Gleichstrom.
- Einfache Integration: Standardisierte Pinbelegung für unkomplizierten Einbau.
Technische Spezifikationen und Eigenschaften
Der B140C1000DIP wurde entwickelt, um den höchsten technischen Anforderungen gerecht zu werden. Seine Konstruktion und die Auswahl der Materialien sind auf Langlebigkeit und optimale Performance ausgelegt. Die folgende Tabelle gibt Aufschluss über die wesentlichen technischen Daten und qualitativen Merkmale:
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modellbezeichnung | B140C1000DIP |
| Typ | Brückengleichrichter |
| Maximale Sperrspannung (pro Diode) | 200 V |
| Maximaler Gleichstrom (pro Diode) | 1 A |
| Gehäusetyp | DIP (Dual In-line Package) – Geeignet für Durchsteckmontage (THT) |
| Herstellungstechnologie | Silizium-Halbleiter-Technologie, optimiert für geringe Verluste |
| Betriebstemperaturbereich | Umfassend, typisch für industrielle Standardbauteile (-40°C bis +125°C) |
| Isolationsspannung | Standardkonform für die Gehäusegröße, für die Sicherheit im Schaltungsaufbau unerlässlich |
| Anwendungsgebiete | Netzteile, Spannungsversorgungen, DC-Motortreiber, Audioverstärker, Ladegeräte, Automatisierungstechnik, Messtechnik |
Umfassende Anwendungsbereiche für den B140C1000DIP
Die Vielseitigkeit des B140C1000DIP Brückengleichrichters ermöglicht seinen Einsatz in einer breiten Palette von Elektronikanwendungen. Von der grundlegenden AC/DC-Wandlung in einfachen Netzteilen bis hin zu komplexen Schaltungen in der Automatisierungs- und Industrietechnik, dieses Bauteil liefert die benötigte Gleichspannung zuverlässig. Seine Robustheit und die präzise Performance machen ihn zur ersten Wahl, wenn es um die Umwandlung von Netzspannung oder anderen AC-Quellen in stabile DC-Versorgungen geht. Typische Einsatzgebiete umfassen:
- Netzteile: Sowohl in einfachen als auch in geregelten Netzteilen zur Erzeugung der benötigten Gleichspannung aus dem Wechselstromnetz.
- Audio- und Videotechnik: In Verstärkerschaltungen und anderen Geräten, die eine stabile Gleichspannungsversorgung benötigen, um Störsignale zu minimieren.
- Ladegeräte: Zur Umwandlung der Netzspannung für das Laden von Akkus, wobei die präzise Gleichrichtung die Lebensdauer der Akkus schützt.
- Industrielle Steuerungen: In SPS (Speicherprogrammierbare Steuerungen) und anderen Automatisierungssystemen, wo eine zuverlässige Stromversorgung für die empfindliche Elektronik essentiell ist.
- Motortreiber: Zur Erzeugung von Gleichspannung für DC-Motoren, die präzise gesteuert werden müssen.
- Mess- und Prüfgeräte: Wo eine saubere und stabile Gleichspannung für genaue Messergebnisse unerlässlich ist.
Häufig gestellte Fragen (FAQ) zu B140C1000DIP – Brückengleichrichter, 200 V, 1 A
FAQ – Häufig gestellte Fragen zu B140C1000DIP – Brückengleichrichter, 200 V, 1 A
Kann der B140C1000DIP auch für höhere Ströme verwendet werden?
Der B140C1000DIP ist für einen maximalen Gleichstrom von 1 A spezifiziert. Für Anwendungen, die höhere Ströme erfordern, sollten Brückengleichrichter mit entsprechend höheren Stromspezifikationen oder parallele Schaltungen von mehreren Bauteilen (unter Berücksichtigung der Stromverteilung) in Betracht gezogen werden.
Welche Art von Schaltung ist für den B140C1000DIP am besten geeignet?
Der B140C1000DIP eignet sich hervorragend für alle Arten von Vollwellengleichrichterschaltungen, bei denen eine effiziente Umwandlung von Wechsel- in Gleichstrom benötigt wird. Dies umfasst typische Netzteilkonfigurationen.
Muss der B140C1000DIP gekühlt werden?
Bei der Nennlast von 1 A und einer geeigneten Dimensionierung des Kühlkörpers (falls erforderlich, abhängig von der Umgebungstemperatur und der Effizienz der Gesamtapplikation) ist eine aktive Kühlung meist nicht zwingend notwendig. Die geringen Durchlassspannungsabfälle tragen zur Reduzierung der Wärmeentwicklung bei. Eine Überprüfung der maximalen Sperrschichttemperatur gemäß dem Datenblatt ist jedoch ratsam.
Was bedeutet die Bezeichnung DIP?
DIP steht für Dual In-line Package. Dies ist ein gängiger Gehäusetyp für integrierte Schaltungen und diskrete Bauteile, der für die Durchsteckmontage auf Leiterplatten (THT – Through-Hole Technology) konzipiert ist. Er verfügt über zwei parallele Reihen von Anschlusspins.
Wie unterscheidet sich ein Brückengleichrichter von einer Mittelpunktgleichrichtung?
Ein Brückengleichrichter verwendet vier Dioden und ermöglicht die Vollwellengleichrichtung bei gleichzeitiger Nutzung beider Halbwellen des Wechselstroms. Eine Mittelpunktgleichrichtung nutzt typischerweise nur zwei Dioden und einen Transformator mit Mittelanzapfung, wodurch nur eine Halbwellenrichtung genutzt wird und die Ausgangsspannung geringer ist.
Welche Leistungselektronik-Komponenten werden typischerweise mit dem B140C1000DIP kombiniert?
Der B140C1000DIP wird häufig mit Glättungskondensatoren kombiniert, um die pulsierende Gleichspannung zu glätten. Je nach Anwendung können auch Spannungsregler, Transformatoren und Sicherungen Teil der Schaltung sein.
