B 140 F – Schottkydiode: Präzision und Effizienz für anspruchsvolle Schaltungen
Für Entwickler, Ingenieure und fortgeschrittene Hobbyisten, die höchste Zuverlässigkeit und minimale Verluste in ihren elektronischen Schaltungen benötigen, bietet die B 140 F Schottkydiode eine überlegene Lösung. Diese Komponente minimiert Spannungsabfälle und Schaltverluste, was zu einer gesteigerten Effizienz und verbesserten Leistung in Gleichrichtern, Freilaufdioden und Schaltnetzteilen führt.
Überlegene Leistung durch Schottky-Prinzip
Die B 140 F Schottkydiode unterscheidet sich grundlegend von herkömmlichen PN-Übergangs-Dioden durch ihren Aufbau. Anstelle eines p-dotierten Halbleiters verwendet sie einen Metall-Halbleiter-Übergang. Dieses Design ermöglicht eine deutlich geringere Durchlassspannung (Forward Voltage Drop, VF) und eine wesentlich schnellere Schaltzeit. Die geringere VF bedeutet, dass weniger Energie in Form von Wärme verloren geht, was insbesondere in stromversorgten Anwendungen zu einer bemerkenswerten Effizienzsteigerung führt. Die schnelle Schaltzeit minimiert unerwünschte Überschwingungen und ermöglicht präzisere Steuerungssignale in Hochfrequenzanwendungen. Gegenüber Standard-Siliziumdioden bietet die B 140 F daher eine signifikant bessere Performance in Bezug auf Effizienz und Geschwindigkeit, was sie zur idealen Wahl für leistungskritische Schaltungen macht.
Hauptvorteile der B 140 F Schottkydiode
- Niedrige Durchlassspannung (VF): Reduziert Leistungsverluste und Wärmeentwicklung erheblich, was zu einer höheren Gesamteffizienz des Systems führt.
- Schnelle Schaltgeschwindigkeit: Ermöglicht präzise Signalverarbeitung und minimiert Schaltverluste, besonders vorteilhaft in Hochfrequenzanwendungen.
- Geringer Leckstrom (Reverse Leakage Current): Sorgt für eine zuverlässige Sperrung und reduziert unnötige Energieverluste im Sperrzustand.
- Hohe Strombelastbarkeit: Geeignet für Anwendungen, die einen Dauerstrom von bis zu 1 A erfordern.

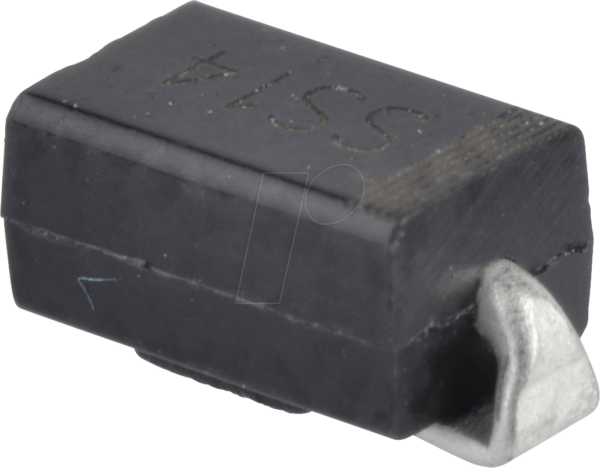

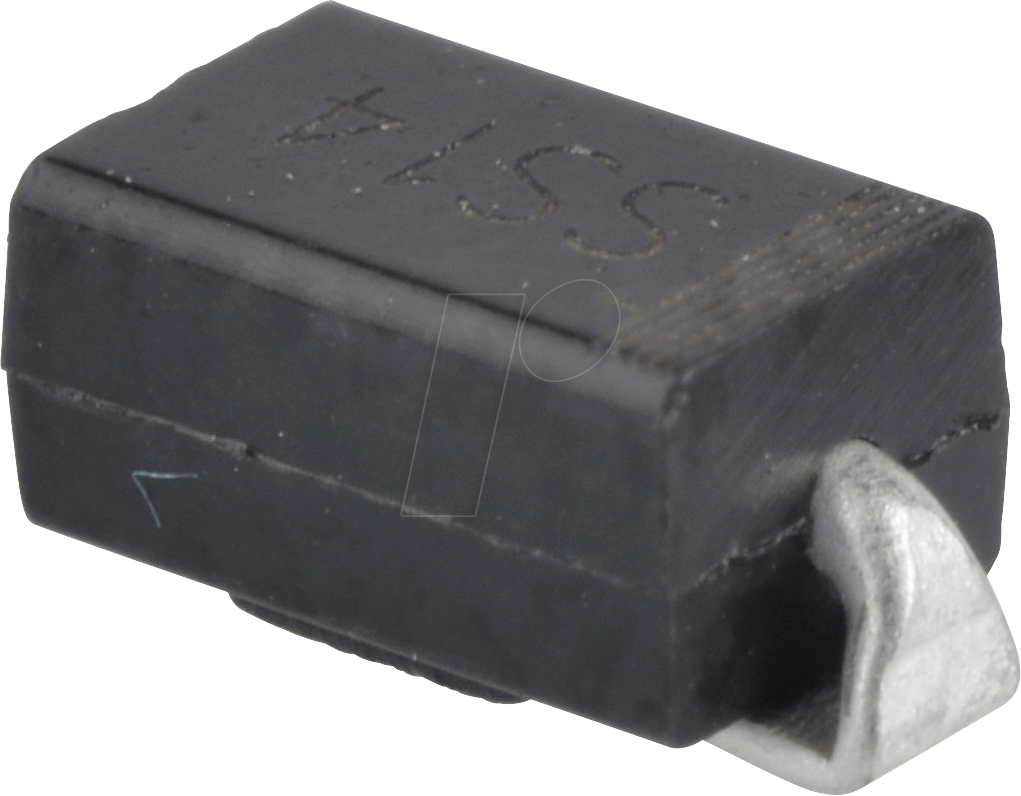

- Robuste Bauform DO-214AC (SMA): Bietet eine kompakte und zuverlässige Gehäuselösung für effiziente Montage und Langlebigkeit.
- Hohe Sperrspannung: Mit einer maximalen Sperrspannung von 40 V für eine breite Palette von Gleichspannungsanwendungen einsetzbar.
Technische Spezifikationen und Leistung
Die B 140 F Schottkydiode ist ein sorgfältig konstruiertes Bauteil, das für maximale Leistung und Zuverlässigkeit in anspruchsvollen elektronischen Systemen entwickelt wurde. Die Kernspezifikationen – eine maximale Sperrspannung von 40 Volt und ein zulässiger Dauerstrom von 1 Ampere – positionieren sie als vielseitige Komponente für eine Vielzahl von Anwendungen. Der entscheidende Vorteil liegt in der geringen Durchlassspannung, die typischerweise im Bereich von nur 0,45 V bis 0,55 V bei 1 A liegt. Dies ist signifikant niedriger als bei Standard-Siliziumdioden, deren VF Werte oft über 0,7 V liegen. Diese Reduktion der Durchlassspannung hat direkte Auswirkungen auf die Effizienz: Weniger Energie wird in Wärme umgewandelt, was die Kühlung vereinfacht und die Gesamtenergieeffizienz des Gerätes verbessert. Besonders in Schaltnetzteilen und Gleichrichterschaltungen, wo die Diode permanent im Einsatz ist, kann dieser Effizienzvorteil einen spürbaren Unterschied ausmachen. Darüber hinaus zeichnet sich die B 140 F durch ihre hohe Sperrfähigkeit aus, was bedeutet, dass sie im Sperrzustand sehr wenig Strom durchlässt (geringer Leckstrom). Dies ist entscheidend für Anwendungen, bei denen präzise Spannungspegel gehalten werden müssen und unerwünschte Strompfade minimiert werden sollen. Die thermische Belastbarkeit und die Zuverlässigkeit unter verschiedenen Betriebsbedingungen sind weitere Schlüsselaspekte, die die B 140 F zu einer ausgezeichneten Wahl für professionelle Designs machen.
Anwendungsgebiete der B 140 F Schottkydiode
Die B 140 F Schottkydiode, mit ihren herausragenden Eigenschaften wie niedriger Durchlassspannung und schneller Schaltgeschwindigkeit, ist prädestiniert für eine breite Palette von Applikationen, bei denen Effizienz und Leistung im Vordergrund stehen. In Schaltnetzteilen (SMPS) fungiert sie als primäre oder sekundäre Gleichrichterdiode, wo die geringe Spannungsabfallverlustleistung die Energieeffizienz des Netzteils maßgeblich steigert und die Wärmeentwicklung reduziert. Dies ist insbesondere bei kompakten Netzteilen von Vorteil, wo eine effiziente Kühlung herausfordernd sein kann. In Gleichrichterschaltungen, sei es für AC/DC-Wandler oder zur Spannungsglättung, sorgt die schnelle Schaltcharakteristik für eine präzisere Gleichrichtung mit minimalen Verzerrungen. Ihre Anwendung als Freilaufdiode in induktiven Lasten wie Relais oder Motoren ist ebenfalls von großer Bedeutung. Sie schützt Transistoren oder MOSFETs vor Überspannungsspitzen, die beim Abschalten der induktiven Last entstehen, und tut dies mit minimalem Energieverlust und sehr schneller Reaktionszeit. Des Weiteren findet sie Einsatz in Verpolungsschutzschaltungen, wo sie unerwünschten Stromfluss bei falscher Polung verhindert, ohne dabei einen nennenswerten Spannungsabfall im Normalbetrieb zu verursachen. Ihre Eignung für HF-Anwendungen (Hochfrequenz), wie z.B. in Signalgleichrichtern oder Demodulatoren, beruht auf ihrer schnellen Umschaltzeit, die unerwünschte Latenzen minimiert. Auch in Batterieladegeräten und Energiespeicheranwendungen leistet die B 140 F wertvolle Dienste, indem sie den Energiefluss effizient steuert und Verluste minimiert. Die kompakte Bauform DO-214AC (SMA) ermöglicht zudem eine problemlose Integration in platzkritische Designs, sei es in der Automobilindustrie, in der Telekommunikationstechnik oder in der industriellen Automatisierung.
Qualität und Zuverlässigkeit im Detail
Die B 140 F Schottkydiode repräsentiert die Spitze der Halbleitertechnologie für ihren Anwendungsbereich. Die Auswahl des richtigen Materials und die präzise Fertigung des Metall-Halbleiter-Übergangs sind entscheidend für ihre herausragenden elektrischen Eigenschaften. Der Einsatz von hochwertigen Halbleitermaterialien, die speziell für ihre geringe Bandlücke und hohe Elektronenmobilität optimiert sind, ist hierbei unerlässlich. Dies ermöglicht den Aufbau einer sehr dünnen Sperrschicht und eines Metallkontakts mit geringem Arbeitsfunktionsunterschied, was zur niedrigen Durchlassspannung führt. Die DO-214AC (SMA) Gehäusetechnologie bietet nicht nur eine kompakte Footprint-Lösung für moderne, dichte Leiterplattendesigns, sondern auch exzellente thermische Eigenschaften. Die gute Wärmeableitung vom Halbleiterkern zur Umgebung ist entscheidend, um die zulässigen Betriebstemperaturen einzuhalten und die Lebensdauer der Diode zu maximieren. Die mechanische Robustheit des Gehäuses schützt die empfindliche Halbleiterstruktur vor Umwelteinflüssen und mechanischer Belastung während der Montage und im Betrieb. Bei der Herstellung werden strenge Qualitätskontrollverfahren angewendet, um sicherzustellen, dass jede Diode die spezifizierten Parameter erfüllt. Dies umfasst präzise Messungen der Durchlassspannung, des Leckstroms, der Sperrspannung und der Schaltzeiten. Die durchgängige Prozesskontrolle von der Wafer-Fertigung bis zur Endmontage garantiert die Homogenität und Zuverlässigkeit der B 140 F über große Stückzahlen hinweg. Diese Detailgenauigkeit in Materialwahl, Fertigungsprozess und Qualitätskontrolle macht die B 140 F zu einer vertrauenswürdigen Komponente für professionelle Entwicklungen, bei denen Ausfälle keine Option sind.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | Schottkydiode |
| Modell | B 140 F |
| Maximale Sperrspannung (VRRM) | 40 V |
| Maximaler Durchlassstrom (IF(AV)) | 1 A |
| Gehäusetyp | DO-214AC (SMA) |
| Typische Durchlassspannung (VF bei 1 A) | 0.45 V – 0.55 V |
| Betriebstemperaturbereich | -55 °C bis +150 °C |
| Anschlussart | Oberflächenmontage (SMD) |
| Material (Halbleiterübergang) | Metall-Halbleiter (optimiert für geringen Spannungsabfall) |
| Anwendungsbereiche | Gleichrichter, Schaltnetzteile, Freilaufdioden, Verpolungsschutz, HF-Anwendungen |
FAQ – Häufig gestellte Fragen zu B 140 F – Schottkydiode, 40 V, 1 A, DO-214AC/SMA
Was ist der Hauptvorteil einer Schottkydiode gegenüber einer Standard-Siliziumdiode?
Der Hauptvorteil einer Schottkydiode wie der B 140 F liegt in ihrer deutlich geringeren Durchlassspannung (VF) und ihrer schnelleren Schaltgeschwindigkeit. Dies führt zu geringeren Leistungsverlusten, weniger Wärmeentwicklung und einer insgesamt höheren Effizienz in elektronischen Schaltungen.
Für welche Art von Anwendungen ist die B 140 F Schottkydiode am besten geeignet?
Die B 140 F eignet sich hervorragend für Anwendungen, bei denen Effizienz und Schnelligkeit entscheidend sind. Dazu gehören Schaltnetzteile, Gleichrichterschaltungen, Freilaufdioden für induktive Lasten, Verpolungsschutz und verschiedene HF-Anwendungen.
Welche Bedeutung hat die Gehäusebauform DO-214AC (SMA)?
Die DO-214AC (SMA) Bauform ist eine weit verbreitete Oberflächenmontage (SMD)-Technologie. Sie ermöglicht eine kompakte Integration auf Leiterplatten, was besonders in modernen elektronischen Geräten mit hoher Bauteildichte von Vorteil ist. Sie bietet zudem eine gute Wärmeableitung.
Kann die B 140 F auch für höhere Ströme als 1 A verwendet werden?
Der angegebene maximale Dauerstrom von 1 A ist die empfohlene Betriebsgrenze für zuverlässigen Dauerbetrieb. Das Überschreiten dieser Grenze kann zu Überhitzung und Beschädigung der Diode führen. Für höhere Stromanforderungen sollten Dioden mit höherer Nennstromstärke gewählt werden.
Was bedeutet eine Durchlassspannung von 0.45 V – 0.55 V für die Schaltungsleistung?
Eine Durchlassspannung in diesem Bereich bedeutet, dass die Diode nur einen geringen Spannungsabfall über sich hat, wenn Strom fließt. Dies reduziert die Energieverluste erheblich im Vergleich zu Standarddioden, was zu einer höheren Effizienz und geringeren Wärmeentwicklung führt.
Wie wirkt sich der geringe Leckstrom der B 140 F aus?
Ein geringer Leckstrom im Sperrzustand ist wichtig, da er sicherstellt, dass die Diode den Strom effektiv blockiert, wenn sie nicht leiten soll. Dies minimiert unerwünschte Strompfade und Energieverluste im Sperrzustand, was die Präzision und Effizienz der Schaltung verbessert.
Ist die B 140 F für den Einsatz in Automotive-Anwendungen geeignet?
Die B 140 F verfügt über einen weiten Betriebstemperaturbereich und eine robuste Bauform, was sie prinzipiell für viele Automotive-Anwendungen qualifiziert. Für spezifische Automotive-Zulassungen und -Anforderungen sollte jedoch die Datenblatt-Dokumentation des Herstellers konsultiert werden.
