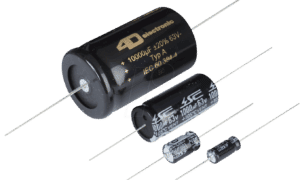

AX 3.300/25 – Ihr zuverlässiger axialer Elektrolytkondensator für anspruchsvolle Schaltungen
Sie benötigen einen robusten und präzisen Elektrolytkondensator für Ihre Elektronikprojekte oder Reparaturen? Der AX 3.300/25 – Elko, axial, 3,3 mF, 25 V, 85°C, 20% ist die ideale Komponente, wenn es auf Stabilität, Langlebigkeit und exakte Kapazitätswerte ankommt. Speziell entwickelt für Anwendungen, bei denen Filterung, Pufferung oder Energiespeicherung eine zentrale Rolle spielen, bietet dieser Kondensator eine herausragende Leistung für Elektronik-Enthusiasten, Techniker und professionelle Anwender.
Hervorragende Leistung und technische Überlegenheit
Der AX 3.300/25 – Elko zeichnet sich durch seine überlegene Konstruktion und Materialwahl aus, die ihn von Standardlösungen abhebt. Seine axiale Bauform ermöglicht eine einfache Montage und optimierte Platznutzung in Leiterplattenlayouts. Die 3,3 mF Kapazität bietet einen signifikanten Energiespeicher, während die Nennspannung von 25 V für eine breite Palette von Anwendungen ausreichend ist. Die Betriebstemperatur bis 85°C stellt sicher, dass der Kondensator auch unter anspruchsvollen thermischen Bedingungen zuverlässig funktioniert.
Vorteile des AX 3.300/25 – Elko
- Präzise Kapazität: Mit einer Toleranz von 20% bietet der Kondensator eine zuverlässige Kapazität für stabile Schaltungsfunktionen. Dies ist entscheidend für Anwendungen, bei denen exakte Filtercharakteristiken oder Schwingkreisabstimmungen gefordert sind.
- Lange Lebensdauer: Die Wahl hochwertiger Dielektrika und Elektrolyte sorgt für eine hohe Lebensdauer, selbst bei erhöhter Betriebstemperatur. Dies reduziert Wartungsaufwand und erhöht die Zuverlässigkeit Ihrer Geräte.
- Breiter Temperaturbereich: Die Fähigkeit, bei bis zu 85°C zuverlässig zu arbeiten, macht diesen Elko zu einer ausgezeichneten Wahl für Umgebungen, in denen Wärmeentwicklung ein Faktor ist, wie beispielsweise in Netzteilen oder leistungsintensiven Schaltungen.
- Axiale Bauform: Die klassische axiale Bauweise erleichtert das Einlöten auf Platinen und ermöglicht eine kompakte Integration in bestehende oder neue Designs. Dies ist besonders vorteilhaft bei Platzbeschränkungen.
- Zuverlässige Spannungsfestigkeit: Mit 25 V Nennspannung ist der Kondensator für eine Vielzahl gängiger Elektronikanwendungen geeignet, von niedrigen bis zu mittleren Spannungsbereichen.
- Hervorragende Filter- und Pufferungseigenschaften: Die Kombination aus Kapazität und geringem äquivalentem Serienwiderstand (ESR) macht ihn ideal für die Glättung von Gleichspannungen und die Entkopplung von Störsignalen.
Technische Spezifikationen im Detail
Der AX 3.300/25 – Elko, axial, 3,3 mF, 25 V, 85°C, 20% ist mehr als nur eine passive Komponente; er ist ein kritischer Baustein für die Funktionalität und Stabilität elektronischer Systeme.
| Spezifikation | Detail |
|---|---|
| Typ | Elektrolytkondensator (Elko) |
| Kapazität | 3,3 mF (Millifarrad) |
| Toleranz | ± 20% |
| Nennspannung | 25 V (Volt) |
| Max. Betriebstemperatur | 85°C (Grad Celsius) |
| Bauform | Axial |
| Material des Gehäuses | Hochwertiges, dielektrisches Kunststoffmaterial für optimale Isolation und mechanische Stabilität. Widerstandsfähig gegen Umwelteinflüsse. |
| Anodenmaterial | Aluminium, chemisch behandelt zur Erzeugung einer oxidischen Isolierschicht (Dielektrikum). Dies ist die Basis für die hohe Kapazität pro Volumen. |
| Kathodenmaterial | Elektrolytgel (flüssig oder polymerbasiert), das als sekundäre Elektrode fungiert und die elektrische Verbindung zum Anodenoxid herstellt. |
| Anwendungsbereiche | Netzteilfilterung, Pufferung in analogen und digitalen Schaltungen, Kopplung/Entkopplung von Audiosignalen, Energiespeicherung in Impulsschaltungen, Schwingschaltungen und Timer-Schaltungen. |
| Polarität | Elektrolytkondensatoren sind polarisiert und müssen gemäß der Markierung auf dem Gehäuse (meist eine Längsmarkierung für die Kathode) korrekt in die Schaltung eingebaut werden. Falscher Anschluss kann zu Beschädigung oder Zerstörung führen. |
Anwendungsgebiete und Integration
Die Vielseitigkeit des AX 3.300/25 – Elko macht ihn zu einer essenziellen Komponente in einer breiten Palette von Elektronikanwendungen. Seine Fähigkeit, elektrische Energie zu speichern und wieder abzugeben, ist grundlegend für das Design vieler Schaltungen.
Netzteilentwicklung und -reparatur
In Netzteilen spielt dieser Kondensator eine entscheidende Rolle bei der Glättung der von Gleichrichtern erzeugten pulsierenden Gleichspannung. Durch seine Kapazität wirkt er als Energiespeicher, der Spitzen auffängt und Täler auffüllt, was zu einer stabilen und sauberen Gleichspannung für nachgeschaltete Schaltungen führt. Dies ist unerlässlich, um die ordnungsgemäße Funktion empfindlicher elektronischer Bauteile wie Mikrocontroller oder Operationsverstärker zu gewährleisten.
Audio- und Signalverarbeitung
Im Audiobereich wird der AX 3.300/25 – Elko häufig als Koppelkondensator eingesetzt, um Gleichstromanteile zu blockieren, während Wechselstromsignale (Audiosignale) ungehindert passieren können. Dies verhindert unerwünschte Gleichspannungsverschiebungen zwischen verschiedenen Schaltungsstufen, die zu Verzerrungen oder Beschädigungen führen könnten. Seine präzise Kapazität trägt zur exakten Abstimmung von Frequenzweichen oder zur Filterung von Störgeräuschen bei.
Pufferung und Entkopplung
In digitalen Schaltungen, insbesondere im Umfeld von Mikroprozessoren und Speicherbausteinen, dient der Kondensator zur Pufferung der Versorgungsspannung. Während schneller Schaltvorgänge oder hoher Stromlasten kann die Versorgungsspannung kurzzeitig einbrechen. Der Elko liefert die benötigte zusätzliche Energie und stabilisiert so die Spannung, was eine zuverlässige Funktion der digitalen Logik sicherstellt. Dies wird oft als Entkopplung bezeichnet.
Reparatur und Aufrüstung
Für Reparaturtechniker ist der AX 3.300/25 – Elko eine wertvolle Ersatzkomponente. Defekte oder gealterte Kondensatoren sind eine häufige Fehlerursache in älteren Geräten. Durch den Austausch mit einem qualitativ hochwertigen Äquivalent wie diesem Elko kann die Lebensdauer und Zuverlässigkeit von Audio-Verstärkern, älteren Computern, Haushaltsgeräten oder industriellen Steuerungen signifikant verlängert werden.
Häufig gestellte Fragen (FAQ) zu AX 3.300/25 – Elko, axial, 3,3 mF, 25 V, 85°C, 20%
Was bedeutet die Bezeichnung AX 3.300/25?
Die Bezeichnung AX 3.300/25 – Elko gibt Auskunft über die wichtigsten Spezifikationen des Kondensators: AX steht für die Bauform (oft eine Serienbezeichnung), 3.300 gibt die Kapazität in Mikrofarad (µF) an (dies entspricht 3,3 mF), und /25 bezieht sich auf die maximale Nennspannung von 25 Volt (V). Zusätzliche Angaben wie 85°C und 20% definieren die maximale Betriebstemperatur und die Kapazitätstoleranz.
Ist dieser Elko polarisiert und was muss ich bei der Installation beachten?
Ja, Elektrolytkondensatoren sind polarisiert. Das bedeutet, sie haben eine positive und eine negative Anschlusspolung. Auf dem Gehäuse des AX 3.300/25 – Elko ist in der Regel eine Markierung (oft ein Streifen mit Minuszeichen) angebracht, die die Kathode (negativer Pol) kennzeichnet. Es ist essenziell, den Kondensator korrekt gemäß dieser Markierung in die Schaltung einzulöten. Eine Verpolung kann zur Beschädigung oder Zerstörung des Kondensators sowie der umliegenden Schaltung führen.
Was ist die Bedeutung der 85°C Angabe?
Die Angabe von 85°C bezieht sich auf die maximale Betriebstemperatur, bei der der Kondensator zuverlässig und gemäß seinen Spezifikationen arbeiten kann. Bei Temperaturen über diesem Wert kann die Lebensdauer des Kondensators signifikant verkürzt werden und seine Leistung kann beeinträchtigt werden. Für Anwendungen in heißen Umgebungen oder bei hoher Verlustleistung sind Kondensatoren mit höherer Temperaturbeständigkeit (z.B. 105°C oder 125°C) besser geeignet.
Warum ist die Kapazitätstoleranz von 20% wichtig?
Die Kapazitätstoleranz von 20% gibt an, wie stark der tatsächliche Kapazitätswert des Kondensators vom Nennwert (hier 3,3 mF) abweichen darf. Für viele allgemeine Anwendungen wie Netzteilfilterung ist diese Toleranz ausreichend. In präzisen Schwingkreisen, Zeitgebern oder anspruchsvollen Filterapplikationen, bei denen exakte Frequenzen oder Zeitkonstanten benötigt werden, könnten Kondensatoren mit engeren Toleranzen (z.B. ±10% oder ±5%) erforderlich sein.
Kann ich diesen Elko als Ersatz für einen Kondensator mit höherer Nennspannung verwenden?
Grundsätzlich ja, ein Kondensator mit einer höheren Nennspannung kann einen Kondensator mit einer niedrigeren Nennspannung ersetzen, solange die Kapazität und die Bauform (axial) passen. Ein Kondensator mit 25V Nennspannung kann bedenkenlos dort eingesetzt werden, wo ein Kondensator mit 10V oder 16V gefordert ist. Umgekehrt darf ein Kondensator mit niedrigerer Nennspannung niemals dort eingesetzt werden, wo eine höhere Spannung anliegt, da dies zur Zerstörung führen kann.
Wie unterscheidet sich ein axialer Elko von einem radialen Elko?
Der Hauptunterschied liegt in der Anordnung der Anschlussdrähte. Bei einem axialen Elko (wie dem AX 3.300/25) kommen die Anschlüsse an beiden Stirnseiten des zylindrischen Gehäuses heraus, parallel zur Längsachse. Bei einem radialen Elko kommen die Anschlussdrähte von der gleichen Seite (der Unterseite) des Gehäuses heraus und ragen senkrecht dazu weg. Axiale Elkos werden oft für eine platzsparende Montage auf Platinen geschätzt, während radiale Elkos häufiger in Standard-Stecksystemen oder bei bestimmten Designvorgaben verwendet werden.
Wie lange ist die erwartete Lebensdauer eines solchen Kondensators?
Die Lebensdauer eines Elektrolytkondensators hängt von vielen Faktoren ab, darunter die Betriebstemperatur, die Höhe der angelegten Spannung, der durchfließende Strom und die Qualität der Fertigung. Unter idealen Bedingungen und bei moderater Auslastung können hochwertige Elkos wie dieser mehrere zehntausend Stunden halten. Die Angabe der Lebensdauer wird oft als Funktion der Temperatur und der Spannung angegeben. Bei 85°C und voller Nennspannung verkürzt sich die Lebensdauer im Vergleich zu geringeren Temperaturen und Spannungen.
