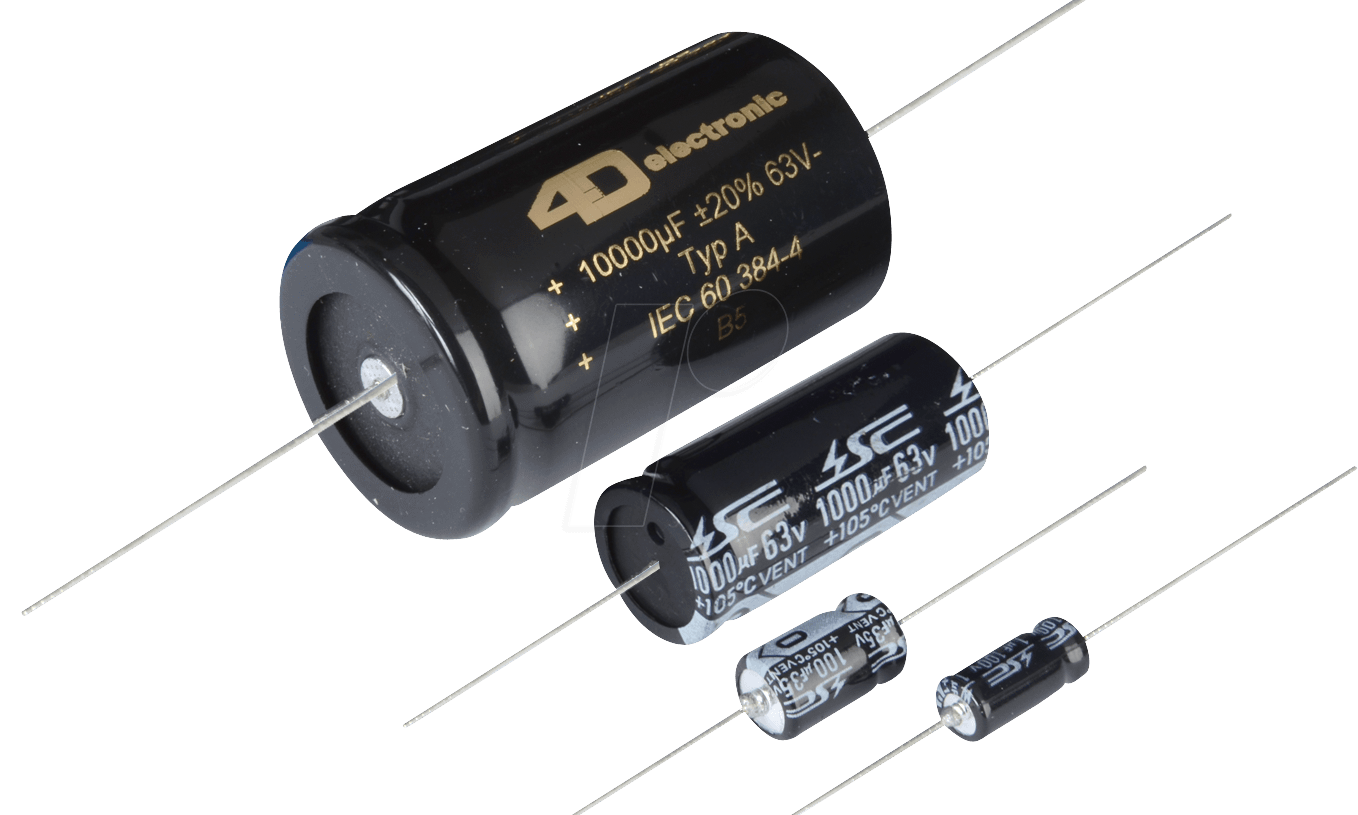

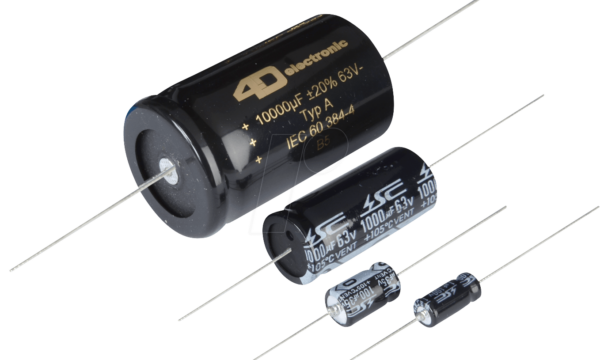

AX 10.000/63 – Ihr zuverlässiger axialer Elektrolytkondensator für anspruchsvolle Anwendungen
Wenn Sie einen Elektrolytkondensator mit hoher Kapazität und stabiler Spannungsfestigkeit für Ihre Schaltungen benötigen, ist der AX 10.000/63 die optimale Wahl. Dieses Bauteil wurde entwickelt, um Energie effizient zu speichern und zu filtern, was es zu einem unverzichtbaren Bestandteil in einer Vielzahl von elektronischen Geräten macht, von industriellen Stromversorgungen bis hin zu anspruchsvollen Audio- und Videoanwendungen. Er ist ideal für Ingenieure, Techniker und ambitionierte Hobbyisten, die Wert auf Langlebigkeit und präzise Leistung legen.
Überlegene Leistungsmerkmale des AX 10.000/63 im Detail
Der AX 10.000/63 Elektrolytkondensator zeichnet sich durch seine herausragende Kapazität von 10.000 µF aus, kombiniert mit einer soliden Spannungsfestigkeit von 63 V und einer Betriebstemperatur von bis zu 85°C. Diese Spezifikationen positionieren ihn klar über Standardlösungen, die oft Kompromisse bei einem der kritischen Parameter eingehen müssen. Die axiale Bauform ermöglicht eine platzsparende Montage und gewährleistet exzellente elektrische Eigenschaften durch kurze Signalwege. Die Fertigung unter strengen Qualitätskontrollen garantiert eine niedrige Toleranz von 20%, was für empfindliche Schaltungen unerlässlich ist, um Schwankungen in der Bauteilcharakteristik zu minimieren und eine konsistente Performance sicherzustellen.
Anwendungsbereiche und technische Vorteile
Der AX 10.000/63 ist prädestiniert für eine breite Palette von Einsatzgebieten, in denen eine zuverlässige Energiespeicherung und Glättung von Netzspannung erforderlich ist. Seine hohe Kapazität macht ihn ideal für:
- Netzteilentwicklung: Als Pufferkondensator in Schaltnetzteilen und linearen Netzteilen zur Stabilisierung der Ausgangsspannung und Reduzierung von Ripple-Strömen.
- Audioverstärker: Zur Entkopplung von Stromversorgungen und zur Verbesserung der Klangqualität durch die Unterdrückung von Störgeräuschen.
- Motorsteuerungen: Zur Glättung von Zwischenkreisspannungen in Frequenzumrichtern und Servoantrieben.
- Industrielle Automation: In Steuerungs- und Überwachungssystemen, wo eine konstante Spannungsversorgung kritisch ist.
- Leistungselektronik: In Anwendungen, die hohe Energieimpulse verarbeiten müssen, wie z.B. Blitzgeräte oder Induktionsheizungen.
Die axiale Bauweise des AX 10.000/63 bietet signifikante Vorteile gegenüber radialen Bauformen in bestimmten Montageumgebungen. Sie ermöglicht eine geringere Induktivität und einen optimierten Gleichstromwiderstand (ESR), was zu einer verbesserten Effizienz und geringeren Wärmeentwicklung führt. Die robuste Konstruktion und die Verwendung hochwertiger Materialien gewährleisten eine lange Lebensdauer, selbst unter anspruchsvollen Betriebsbedingungen.
Konstruktion und Materialqualität
Die Performance eines Elektrolytkondensators wird maßgeblich durch seine innere Konstruktion und die verwendeten Materialien bestimmt. Der AX 10.000/63 nutzt eine sorgfältig gefertigte Aluminium-Oxid-Schicht als Dielektrikum, die eine hohe spezifische Kapazität ermöglicht. Die Anoden- und Kathodenfolien sind mit einem hochreinen Elektrolyt getränkt, der für die elektrische Leitfähigkeit und die Selbstreparaturfähigkeit der Oxidschicht verantwortlich ist. Die axiale Anschlussform bietet eine mechanisch stabile Verbindung und minimiert die parasitären Induktivitäten, die in Hochfrequenzanwendungen kritisch sind. Die hochwertige Isolierung und die versiegelte Bauweise schützen den Kondensator vor Umwelteinflüssen und gewährleisten eine zuverlässige Funktion über viele Jahre hinweg.
Produkteigenschaften des AX 10.000/63 – Übersicht
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Axialer Elektrolytkondensator |
| Kapazität | 10.000 µF |
| Nennspannung | 63 V DC |
| Max. Betriebstemperatur | 85 °C |
| Kapazitätstoleranz | ±20% |
| Bauform | Axial |
| Lebensdauer | Hohe Lebensdauer durch optimiertes Elektrolytsystem und stabile Konstruktion; genaue Werte abhängig von Betriebsbedingungen. |
| Anwendungen | Netzteile, Audioelektronik, Motorsteuerungen, Leistungselektronik, industrielle Automation |
| ESR (Equivalent Series Resistance) | Niedriger ESR für effiziente Energieübertragung und geringe Wärmeentwicklung; genauer Wert auf Anfrage oder im detaillierten Datenblatt ersichtlich. |
| Isolierung | Hochwertige externe Isolierung mit klaren Kennzeichnungen für Polarität. |
FAQ – Häufig gestellte Fragen zu AX 10.000/63 – Elko, axial, 10.000 uF, 63 V, 85°C, 20%
Wie wird der AX 10.000/63 axialer Elektrolytkondensator montiert?
Die Montage erfolgt durch die axialen Anschlüsse, die durch passende Lötösen oder direkt durch Lötpunkte auf der Leiterplatte geführt werden. Achten Sie unbedingt auf die korrekte Polung des Kondensators, die auf der Gehäusebeschriftung eindeutig gekennzeichnet ist. Ein falscher Anschluss kann zu Beschädigung oder Zerstörung des Bauteils führen.
Welche Vorteile bietet die axiale Bauform gegenüber einer radialen?
Die axiale Bauform ermöglicht bei gleichem Volumen oft eine geringere parasitäre Induktivität und einen niedrigeren Serienwiderstand (ESR). Dies ist besonders vorteilhaft in Hochfrequenzanwendungen und bei der Verarbeitung von schnellen Stromänderungen, da es zu geringeren Verlusten und besserer Performance führt. Zudem kann die axiale Form in manchen Schaltungsdesigns eine robustere mechanische Befestigung und eine kompaktere Anordnung ermöglichen.
Ist der AX 10.000/63 für Dauerspannung über 63 V geeignet?
Nein, die Nennspannung von 63 V ist die maximal zulässige Gleichspannung, die der Kondensator dauerhaft unter den spezifizierten Temperaturbedingungen aushalten kann. Überschreitungen können zu Durchbruch, Beschädigung oder Zerstörung des Bauteils führen. Für Anwendungen mit höherer Spannung sind Kondensatoren mit höherer Nennspannung zu verwenden.
Wie beeinflusst die Betriebstemperatur die Lebensdauer des Kondensators?
Die Lebensdauer von Elektrolytkondensatoren ist stark temperaturabhängig. Die angegebene Betriebstemperatur von 85°C ist die Obergrenze. Jede Reduzierung der Betriebstemperatur verlängert die Lebensdauer des Kondensators signifikant, oft exponentiell. Die Arbeit bei der maximalen Temperatur reduziert die erwartete Lebensdauer im Vergleich zu kühleren Betriebsbedingungen.
Was bedeutet die Kapazitätstoleranz von 20%?
Eine Kapazitätstoleranz von ±20% bedeutet, dass die tatsächliche Kapazität des Kondensators innerhalb von 20% des Nennwertes von 10.000 µF liegt. Das heißt, die reale Kapazität kann zwischen 8.000 µF und 12.000 µF liegen. Für sehr präzise Anwendungen, bei denen diese Toleranz zu groß ist, werden oft zusätzliche Entkopplungsmaßnahmen oder speziell selektierte Bauteile eingesetzt.
Ist der AX 10.000/63 für Wechselspannungsanwendungen geeignet?
Elektrolytkondensatoren wie der AX 10.000/63 sind primär für Gleichspannungsanwendungen mit geringem Wechselspannungsanteil (Ripple) konzipiert. Eine direkte Anwendung an reiner Wechselspannung ohne vorgeschaltete Gleichrichtung und Glättung ist nicht vorgesehen und kann das Bauteil zerstören. Für Wechselspannungsfilterung werden spezielle AC-Kondensatoren verwendet.
Wo finde ich das detaillierte Datenblatt für den AX 10.000/63?
Ein detailliertes technisches Datenblatt, das spezifische Werte wie ESR bei verschiedenen Frequenzen, Lebensdauerangaben unter definierten Bedingungen und weitere Montagehinweise enthält, ist in der Regel auf der Produktseite des Herstellers oder direkt in unserem Online-Shop unter dem Menüpunkt „Downloads“ oder „Technische Daten“ verfügbar. Dort finden Sie auch Informationen zu spezifischen Prüfverfahren.
