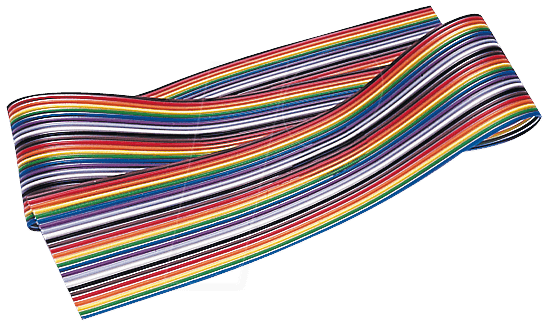

AWG 28-25F 3M – Präzision und Flexibilität für anspruchsvolle Verbindungen
Benötigen Sie eine zuverlässige und flexible Lösung für komplexe Verdrahtungen in elektronischen Systemen, Laborumgebungen oder im Prototypenbau? Das AWG 28-25F 3M Flachbandkabel mit 25 Pins und einer Länge von 3 Metern ist die ideale Wahl für Ingenieure, Techniker und Hobbyisten, die Wert auf höchste Signalintegrität und einfache Handhabung legen. Dieses farbcodierte Flachbandkabel wurde entwickelt, um die oft mühsame Einzeladerverdrahtung zu ersetzen und eine ordentliche, platzsparende sowie fehlerreduzierende Verbindungslösung zu bieten.
Vorteile des AWG 28-25F 3M Flachbandkabels
Im Gegensatz zu herkömmlichen Rundkabeln oder dem aufwendigen Löten einzelner Drähte bietet das AWG 28-25F 3M Flachbandkabel signifikante Vorteile, die Ihre Arbeitsprozesse optimieren und die Zuverlässigkeit Ihrer elektronischen Schaltungen erhöhen:
- Platzersparnis und Ordnung: Die flache Bauweise ermöglicht eine deutlich geringere Bautiefe im Vergleich zu gebündelten Rundkabeln. Dies ist besonders vorteilhaft in Gehäusen mit begrenztem Platzangebot oder bei der Entwicklung kompakter Geräte. Die nebeneinanderliegenden Leiter verhindern zudem Kabelsalat und sorgen für eine aufgeräumte Installation.
- Vereinfachte Konfektionierung: Dank der standardisierten Pinbelegung und der farblichen Kennzeichnung der Leiter wird das Anschließen und Identifizieren von Verbindungen erheblich vereinfacht. Dies reduziert Fehlerquellen und beschleunigt den Aufbau von Schaltungen und Prototypen.
- Hohe Flexibilität: Das Kabel ist so konzipiert, dass es sich leicht biegen und verlegen lässt, ohne dabei die Signalintegrität zu beeinträchtigen. Dies ist essenziell für Anwendungen, bei denen sich Komponenten bewegen oder das Kabel unter Spannung steht.
- Gleichmäßige elektrische Eigenschaften: Die parallele Anordnung der Leiter in einem Flachbandkabel sorgt für eine definierte Impedanz und minimiert Übersprechen zwischen den einzelnen Signalen. Dies ist entscheidend für die Übertragung von Hochfrequenzsignalen oder empfindlichen Datenströmen.
- Kosteneffizienz: Die Zeitersparnis bei der Installation und die Reduzierung von Fehlern führen zu einer Senkung der Gesamtkosten für Entwicklung und Produktion.
- Strapazierfähigkeit: Die Ummantelung schützt die empfindlichen Leiter vor mechanischer Beanspruchung, Staub und Feuchtigkeit, was die Langlebigkeit der Verbindung gewährleistet.
Technische Spezifikationen und Materialgüte
Das AWG 28-25F 3M Flachbandkabel zeichnet sich durch präzise gefertigte Komponenten aus, die auf Langlebigkeit und optimale Leistung ausgelegt sind. Der AWG (American Wire Gauge) Standard 28 gibt Aufschluss über den Durchmesser der einzelnen Leiter. Ein kleinerer AWG-Wert bedeutet einen dickeren Leiter und somit einen geringeren Widerstand sowie eine höhere Strombelastbarkeit. AWG 28 ist ein gängiger Standard für Signalübertragungsanwendungen, bei denen ein guter Kompromiss zwischen Leitfähigkeit und Flexibilität gesucht wird.
| Merkmal | Spezifikation |
|---|---|
| Kabeltyp | Flachbandkabel |
| AWG-Spezifikation | AWG 28 |
| Anzahl der Leiter (Pins) | 25 |
| Farbcodes | Vollständig farbcodiert zur einfachen Identifizierung |
| Länge | 3 Meter (Ringware) |
| Leiter-Material | Hochreines Kupfer, verzinnt für verbesserte Lötbarkeit und Korrosionsbeständigkeit |
| Isolationsmaterial | PVC (Polyvinylchlorid) oder vergleichbares flexibles Isoliermaterial, das eine hohe Durchschlagsfestigkeit und Flexibilität bietet. Die genaue Zusammensetzung ist für eine optimale Balance zwischen mechanischer Festigkeit und elektrischer Isolation optimiert. |
| Betriebstemperaturbereich | Typischerweise von -20°C bis +80°C, je nach spezifischer Materialspezifikation der Isolierung. Dies gewährleistet eine zuverlässige Funktion unter verschiedenen Umgebungsbedingungen. |
| Nennspannung | Ausgelegt für typische Signalspannungen im Niedervoltbereich, üblicherweise bis zu 300V AC/DC, abhängig von den Isolationsmaterialien und Sicherheitsstandards. |
| Leiterwiderstand | Der Widerstand pro Längeneinheit ist für AWG 28 Kupferleiter typischerweise gering und liegt im Bereich von ca. 66 Ohm pro Kilometer. Dies ist für die meisten Signalübertragungsanwendungen ausreichend und gewährleistet minimale Spannungsabfälle. |
Anwendungsbereiche für das AWG 28-25F 3M Flachbandkabel
Dieses vielseitige Flachbandkabel findet in einer breiten Palette von elektronischen Anwendungen seinen Einsatz. Die Präzision der Leiter und die einfache Handhabung machen es zur bevorzugten Wahl für:
- Computer und Peripherie: Ideal für interne Verbindungen in PCs, Laptops, Servern und externen Geräten wie Druckern oder Scannern. Die 25 Pins eignen sich hervorragend für Datenbusse oder Steuerleitungen.
- Industrielle Automatisierung: In Steuerungsanlagen, SPS-Systemen (Speicherprogrammierbare Steuerungen) und Robotik zur Verbindung von Sensoren, Aktoren und Steuermodulen. Die farbliche Kodierung erleichtert die Wartung und Fehlersuche in komplexen Anlagen.
- Labor und Forschung: Für den Aufbau von Testaufbauten, die Anbindung von Messgeräten oder die Realisierung von Prototypen in Forschung und Entwicklung. Die Flexibilität erlaubt einfache Anpassungen im Laborkontext.
- Unterhaltungselektronik: In Audio-/Video-Geräten, Spielekonsolen oder Heimkino-Systemen für interne Signalübertragungen.
- Telekommunikation: Zur Vernetzung von Netzwerkkomponenten, Routern oder Telefonanlagen.
- Modellbau und Hobby-Elektronik: Für anspruchsvolle Projekte, bei denen eine saubere und zuverlässige Verdrahtung erforderlich ist.
- Embedded Systeme: Zur Anbindung von Mikrocontrollern an Peripheriemodule oder Displays, wo Platz und Signalintegrität kritisch sind.
Qualitätssicherung und Signalintegrität
Die Auswahl von AWG 28-Leitern in Kombination mit einer hochwertigen Isolierung gewährleistet, dass das AWG 28-25F 3M Flachbandkabel eine herausragende Signalintegrität bietet. Die parallele Anordnung der Leiter minimiert das Risiko von Übersprechen (Crosstalk) und EMV-Störungen, was für die Übertragung von sensitiven digitalen oder analogen Signalen unerlässlich ist. Die verzinnten Kupferleiter verhindern die Oxidation, die zu einem erhöhten Kontaktwiderstand führen könnte, und garantieren so eine langanhaltend zuverlässige Verbindung. Die einheitliche Leitergeometrie über die gesamte Länge des Kabels hinweg sorgt für konsistente elektrische Eigenschaften, ein kritischer Faktor für zeitkritische Datenübertragungen.
FAQ – Häufig gestellte Fragen zu AWG 28-25F 3M – Flachbandkabel AWG28, 25-pol., farb., 3m-Ring
Was bedeutet AWG 28?
AWG steht für American Wire Gauge und ist ein Standard zur Klassifizierung des Durchmessers von elektrischen Leitern. Ein niedrigerer AWG-Wert bedeutet einen dickeren Draht. AWG 28 bezeichnet somit einen Leiter mit einem spezifischen, für viele Signalübertragungsanwendungen gut geeigneten Durchmesser, der einen Kompromiss zwischen Leitfähigkeit, Flexibilität und Kosten darstellt.
Ist das Kabel für hohe Frequenzen geeignet?
Ja, Flachbandkabel wie das AWG 28-25F 3M sind aufgrund ihrer parallelen Leiterstruktur und der definierten Impedanz gut für die Übertragung von Hochfrequenzsignalen geeignet, sofern die Anwendung die Spezifikationen des Kabels nicht überschreitet. Die minimierte Induktivität und Kapazität zwischen den Leitern sind hierbei vorteilhaft.
Wie wird das Kabel am besten konfektioniert?
Das Flachbandkabel ist für die Verwendung mit entsprechenden Flachbandkabelsteckverbindern (z.B. IDC-Steckern) konzipiert. Diese Steckverbinder ermöglichen eine schnelle und sichere Verbindung ohne Löten, indem die Kontakte durch die Isolierung der Leiter gestoßen werden. Die farbliche Kodierung des Kabels vereinfacht die korrekte Ausrichtung der Leiter im Steckverbinder.
Welche Vorteile bietet die farbliche Kodierung?
Die farbliche Kodierung der einzelnen Leiter ermöglicht eine schnelle und eindeutige Identifizierung jeder einzelnen Verbindung. Dies reduziert signifikant das Risiko von Verdrahtungsfehlern, beschleunigt den Installationsprozess und erleichtert die Fehlersuche und Wartung erheblich, insbesondere in komplexen Schaltungen.
Ist das Kabel für den Einsatz im Außenbereich geeignet?
Das Kabel ist primär für den Einsatz in geschützten Umgebungen konzipiert. Die gängigen Isolationsmaterialien wie PVC bieten einen gewissen Schutz vor Staub und Feuchtigkeit, sind jedoch nicht für dauerhafte Exposition gegenüber Witterungseinflüssen, UV-Strahlung oder extremen Temperaturen ausgelegt. Für Außenanwendungen sind spezielle, witterungsbeständige Kabel erforderlich.
Wie handhabe ich das 3-Meter-Ringware am besten?
Das Kabel wird auf einem Ring geliefert, was eine einfache Lagerung und Entnahme ermöglicht. Achten Sie darauf, das Kabel beim Abwickeln nicht zu stark zu knicken oder zu verdrehen, um die Integrität der Leiter und der Isolierung zu gewährleisten. Idealerweise wird das benötigte Stück sauber abgeschnitten und die Enden für die Montage vorbereitet.
Was bedeutet die Angabe „25-pol.“?
Die Angabe „25-pol.“ bedeutet, dass das Flachbandkabel 25 einzelne, parallel verlaufende Leiter (Adern) enthält, die jeweils für eine separate elektrische Verbindung genutzt werden können. Diese Anzahl an Pins macht es für eine Vielzahl von Datenbussen, Steuerleitungen und anderen komplexen Verbindungen geeignet.
