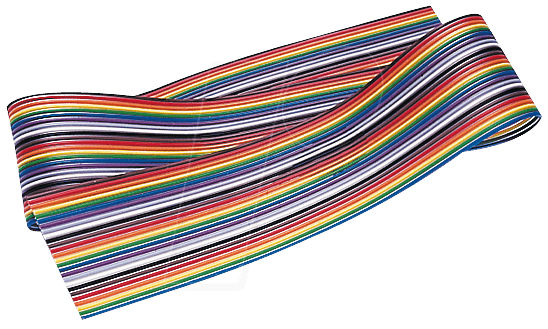

Präzise Verbindungen für anspruchsvolle Technik: Das AWG 28-10F 3M Flachbandkabel
Sie benötigen eine zuverlässige, platzsparende und farbkodierte Lösung für Ihre elektronischen Verbindungen? Das AWG 28-10F 3M Flachbandkabel mit 10 Polen, geliefert auf einem 3-Meter-Ring, ist die ideale Wahl für Entwickler, Bastler und professionelle Anwender, die Wert auf Präzision, Langlebigkeit und einfache Handhabung legen. Dieses Kabel minimiert Verkabelungschaos, erleichtert die Fehlersuche und sorgt für stabile Signalübertragung in einer Vielzahl von Applikationen, von Mikrocontroller-Projekten bis hin zu komplexen Messgeräten.
Überlegene Konnektivität durch optimiertes Design
Das AWG 28-10F 3M Flachbandkabel repräsentiert eine Weiterentwicklung in der Signalübertragungstechnik, indem es die Vorteile von feindrähtigen Leitern mit der Flexibilität und dem geringen Platzbedarf eines Flachbandkabels kombiniert. Im Gegensatz zu herkömmlichen Rundkabeln ermöglicht das Flachbanddesign eine wesentlich höhere Packungsdichte und vereinfacht die Verlegung in beengten Bauräumen. Die AWG 28 Spezifikation steht für einen feinen, aber dennoch robusten Leiterquerschnitt, der eine gute Strombelastbarkeit und geringe Signalverluste gewährleistet. Die 10-polige Ausführung mit klarer Farbkodierung jedes einzelnen Leiters ist ein entscheidendes Merkmal, das die Installation und Wartung erheblich vereinfacht und die Wahrscheinlichkeit von Fehlanschlüssen drastisch reduziert.
Vorteile, die überzeugen
- Optimierte Signalintegrität: Die parallele Anordnung der Leiter im Flachband minimiert Übersprechen und Störeinflüsse, was zu einer reineren Signalübertragung führt, besonders wichtig bei empfindlichen Datenleitungen.
- Hohe Flexibilität und Zugentlastung: Trotz seiner Flachbauweise bietet das Kabel eine bemerkenswerte Flexibilität, die eine einfache Verlegung auch in komplexen Geometrien ermöglicht. Die integrierte Zugentlastung schützt die Anschlüsse vor mechanischer Beanspruchung.
- Zeitersparende Installation: Die durchgehende Farbkodierung jedes einzelnen Leiters (z.B. nach DIN 47100 oder vergleichbaren Standards) macht das Identifizieren und Anschließen jedes Pols intuitiv und schnell. Dies reduziert die Installationszeit signifikant und minimiert das Risiko von Verdrahtungsfehlern.
- Platzsparendes Design: Die geringe Dicke und Breite des Flachbandkabels ermöglicht eine sehr hohe Packungsdichte und ist somit ideal für Anwendungen mit begrenztem Bauraum, wie z.B. in kompakten Elektronikgehäusen oder auf Leiterplatten mit geringem Abstand.
- Robuste Konstruktion: Hergestellt aus hochwertigen Materialien, die eine Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen gewährleisten.
- Vielseitige Anwendungsbereiche: Geeignet für eine breite Palette von Anwendungen, von Hobbyelektronik und Prototyping bis hin zu industriellen Steuerungen, Messtechnik und Telekommunikation.
Technische Spezifikationen im Detail
Das AWG 28-10F 3M Flachbandkabel ist präzise gefertigt, um höchsten technischen Anforderungen gerecht zu werden. Die AWG 28 (American Wire Gauge) Angabe bedeutet einen Leiterquerschnitt, der fein genug für präzise Signale ist, aber dennoch ausreichend Kapazität für gängige Anwendungen bietet. Die 10 Pole (10 Pins) sind sauber und separat voneinander isoliert, was Kurzschlüsse verhindert. Die durchgängige Farbkodierung jedes einzelnen Leiters (z.B. in einer definierten Reihenfolge von Rot, Blau, Grün, Gelb etc., abhängig vom Herstellerstandard) ist ein wesentliches Merkmal zur schnellen und fehlerfreien Identifikation. Die Gesamtlänge von 3 Metern auf einem Ring sorgt für eine flexible Handhabung und ermöglicht das Zuschneiden auf exakt benötigte Längen ohne Verschnitt.
| Merkmal | Spezifikation |
|---|---|
| Leiterquerschnitt | AWG 28 (entspricht ca. 0,08 mm²) |
| Anzahl der Pole | 10-polig |
| Kabeltyp | Flachbandkabel |
| Länge | 3 Meter (Ringware) |
| Farbkodierung | Ja, farbige Isolationen für jeden Leiter |
| Leitermaterial | Verzinntes Kupfer (typischerweise für gute Lötbarkeit und Korrosionsbeständigkeit) |
| Isolationsmaterial | PVC oder FEP (flexible, widerstandsfähige Kunststoffe mit guten dielektrischen Eigenschaften) |
| Betriebstemperaturbereich | Ca. -20°C bis +80°C (kann je nach spezifischem Isolationsmaterial variieren) |
| Spannungsfestigkeit | Typischerweise bis zu 300V (abhängig von Isolationsdicke und Material) |
| Einsatzgebiete | Interne Verdrahtung, Datenübertragung, Steuerleitungen, Prototyping, Elektronik-Baugruppen |
Anwendungsbereiche im Detail
Die Vielseitigkeit des AWG 28-10F 3M Flachbandkabels eröffnet zahlreiche Möglichkeiten in unterschiedlichsten technologischen Domänen. Im Bereich der Mikrocontroller und eingebetteten Systeme ist es die bevorzugte Wahl für die Verbindung von Sensoren, Aktoren oder Displays mit dem Hauptprozessor. Die 10 Pole können beispielsweise für digitale Ein-/Ausgänge, serielle Kommunikation (wie I²C oder SPI) oder analoge Signale genutzt werden. In der Robotik und Automatisierungstechnik dient es zur Verkabelung von Motortreibern, Encoder-Signalen oder Steuerungseinheiten, wo eine ordentliche und störungsarme Verdrahtung essenziell ist. Auch in der Messtechnik findet das Kabel Anwendung, beispielsweise zur Übertragung von Messdaten von Sensoren zu Auswerteeinheiten, wo eine hohe Signalreinheit unabdingbar ist. Für Bastler und Maker, die komplexe Projekte realisieren, bietet die einfache Handhabung und klare Strukturierung des Flachbandkabels eine deutliche Arbeitserleichterung im Vergleich zu einzelnen Litzen. Die Möglichkeit, das Kabel präzise zuzuschneiden, minimiert zudem das Risiko von Kabelbrüchen durch übermäßige Spannung.
Häufig gestellte Fragen zu AWG 28-10F 3M – Flachbandkabel AWG28, 10-pol., farb., 3m-Ring
Was bedeutet die Angabe AWG 28 genau?
AWG steht für American Wire Gauge und ist ein Maß für den Durchmesser von elektrischen Leitern. AWG 28 bezeichnet einen spezifischen, relativ feinen Drahtquerschnitt. Je höher die AWG-Zahl, desto dünner ist der Leiter. AWG 28 hat einen typischen Leitungsquerschnitt von etwa 0,08 mm² und eignet sich hervorragend für Signalübertragungen und Anwendungen mit geringerem Strombedarf, bei denen Flexibilität und eine hohe Leitungsdichte gefragt sind.
Welche Vorteile bietet die Farbkodierung der einzelnen Leiter?
Die Farbkodierung jedes einzelnen Leiters ist ein entscheidendes Merkmal für die Benutzerfreundlichkeit und Sicherheit. Sie ermöglicht eine schnelle und eindeutige Identifizierung jedes Anschlusses. Dies minimiert das Risiko von Verdrahtungsfehlern erheblich, beschleunigt den Montageprozess und vereinfacht die Fehlersuche und Wartung erheblich, da man nicht jedes einzelne Kabel anhand seiner Position verfolgen muss.
Ist das Flachbandkabel für hohe Stromstärken geeignet?
Das AWG 28-10F 3M Flachbandkabel ist primär für Signalübertragungen und geringere Stromstärken konzipiert. Der Leiterquerschnitt von AWG 28 ist für die Übertragung von Datenleitungen, Steuersignalen oder auch für die Spannungsversorgung von Low-Power-Komponenten optimiert. Für Anwendungen, die hohe Stromstärken erfordern, sind dickere Leiterquerschnitte (niedrigere AWG-Zahlen) oder separate Stromversorgungskabel zu empfehlen.
Kann das Flachbandkabel einfach abgelängt und weiterverarbeitet werden?
Ja, das Flachbandkabel ist dafür konzipiert, einfach abgelängt und weiterverarbeitet zu werden. Die einzelnen Leiter lassen sich mit geeigneten Werkzeugen (z.B. einem scharfen Messer oder einer Crimpzange mit entsprechender Abisolierfunktion) trennen und mit entsprechenden Steckverbindern oder durch Lötverbindungen weiterverarbeiten. Die vorgegebene Länge von 3 Metern auf einem Ring ermöglicht es Ihnen, die exakt benötigte Länge zu verwenden und somit Verschnitt zu minimieren.
Welche Arten von Steckverbindern sind typischerweise mit diesem Flachbandkabel kompatibel?
Mit diesem Flachbandkabel sind in der Regel ZIF-Steckverbinder (Zero Insertion Force) oder IDC-Steckverbinder (Insulation Displacement Connector) für Flachbandkabel kompatibel. Diese Steckertypen sind speziell dafür entwickelt, die Leiter des Flachbandkabels direkt zu kontaktieren, oft ohne vorheriges Abisolieren. Achten Sie bei der Auswahl auf die richtige Pin-Anzahl (hier 10 Pins) und den passenden Rastermaß (Pitch) des Steckverbinders, der auf die Abstände der Leiter im Flachbandkabel abgestimmt sein muss.
Ist das Kabel für den Einsatz in rauen Umgebungen geeignet?
Das Kabel ist für den Einsatz in normalen Elektronikanwendungen konzipiert. Die typische Isolierung (z.B. PVC oder FEP) bietet einen guten Schutz gegen mechanische Einflüsse und Umgebungsfeuchtigkeit. Für extrem raue Umgebungen mit hohen Temperaturen, aggressiven Chemikalien oder starker mechanischer Belastung sollten spezielle Industriekabel mit angepasster Isolierung und mechanischer Robustheit in Betracht gezogen werden. Die spezifischen Umgebungsbedingungen sollten stets vor der Anwendung geprüft werden.
Bietet das Kabel eine Abschirmung gegen elektromagnetische Störungen?
Dieses spezifische Flachbandkabel ist als ungeschirmte Ausführung (unshielded) beschrieben. Für Anwendungen, die eine hohe Immunität gegen elektromagnetische Interferenzen (EMI) erfordern oder bei denen das Kabel selbst als potenzielle Störquelle fungieren könnte, sind geschirmte Flachbandkabel verfügbar. Die Entscheidung für eine geschirmte Variante hängt stark von der spezifischen Anwendung und der Umgebung ab, in der das Kabel eingesetzt wird.
