ATTINY 861A-PU: Ihr leistungsstarker 8-Bit AVR-RISC Mikrocontroller für anspruchsvolle Projekte
Sie suchen nach einer kompakten, aber leistungsfähigen Lösung für Ihre Embedded-System-Designs, bei denen präzise Steuerung, geringer Stromverbrauch und Flexibilität gefragt sind? Der ATTINY 861A-PU ist die Antwort für Hobby-Elektroniker, Prototypenentwickler und professionelle Ingenieure, die auf bewährte AVR-Architektur setzen und Wert auf Zuverlässigkeit legen. Dieses Bauteil löst das Problem der begrenzten Ressourcen in komplexen Steuerungsaufgaben, indem es eine effiziente Verarbeitung von Daten und eine breite Palette von Peripheriefunktionen in einem robusten Gehäuse vereint.
Warum der ATTINY 861A-PU die überlegene Wahl ist
Im Vergleich zu einfacheren Mikrocontrollern oder dedizierten Logikschaltungen bietet der ATTINY 861A-PU eine unerreichte Flexibilität und Rechenleistung. Seine integrierte AVR-RISC-Architektur ermöglicht eine hohe Ausführungsgeschwindigkeit bei gleichzeitig geringem Energiebedarf, was ihn ideal für batteriebetriebene Anwendungen macht. Die umfangreichen Timer/Counter, analoge Eingänge und die serielle Kommunikationsschnittstelle ermöglichen die Implementierung komplexer Funktionalitäten, die mit weniger leistungsfähigen Bauteilen nur mit erheblichem Zusatzaufwand realisierbar wären. Die DIP-20-Bauform erleichtert zudem die Integration in Prototypen-Boards und auf Platinen.
Kernkompetenzen und Leistungspotenziale
Der ATTINY 861A-PU zeichnet sich durch seine effiziente 8-Bit-AVR-RISC-Architektur aus, die für ihre hohe Leistung pro Taktzyklus bekannt ist. Mit einer maximalen Taktfrequenz von 20 MHz bietet dieser Mikrocontroller ausreichend Rechenleistung für eine Vielzahl von Steuerungs- und Regelungsaufgaben. Der integrierte Flash-Speicher von 8 KB ermöglicht die Unterbringung von umfangreichem Programmcode, während 512 Byte SRAM für Variablen und temporäre Daten zur Verfügung stehen. Die nichtflüchtigen EEPROM-Daten mit 512 Bytes ermöglichen die Speicherung von Konfigurationsdaten oder Kalibrierungswerten.
Umfassende Peripherie für vielfältige Anwendungen
Der ATTINY 861A-PU ist mit einer reichhaltigen Peripherie ausgestattet, die ihn zu einem wahren Allrounder für Embedded-Projekte macht:
- Timer/Counter: Bis zu drei Timer/Counter bieten flexible Möglichkeiten für Zeitmessung, Pulsweitenmodulation (PWM) zur Ansteuerung von Motoren oder LEDs und Realisierung von Verzögerungen.
- Analog-Digital-Wandler (ADC): Ein integrierter 10-Bit-ADC mit mehreren Kanälen ermöglicht die präzise Erfassung analoger Signale, sei es von Sensoren für Temperatur, Druck, Licht oder anderen Messgrößen.
- Serielle Kommunikationsschnittstellen: Unterstützt werden sowohl der USI (Universal Serial Interface), der flexibel für SPI- oder I2C-Kommunikation konfiguriert werden kann, als auch die UART-Schnittstelle für serielle Datenübertragung.
- Programmierbare I/O-Ports: Zahlreiche frei konfigurierbare Ein- und Ausgangspins ermöglichen die Anbindung einer breiten Palette von externen Komponenten wie Tastern, Displays, Relais und Aktoren.
- Watchdog-Timer: Ein interner Watchdog-Timer sorgt für Systemstabilität, indem er das System im Falle eines unerwarteten Software-Hängers neu startet.
Einsatzbereiche und Projektideen
Die Vielseitigkeit des ATTINY 861A-PU eröffnet ein breites Spektrum an Einsatzmöglichkeiten, von einfachen Steuerungsaufgaben bis hin zu komplexen Prototypen:
- Automatisierungstechnik: Steuerung von Beleuchtungssystemen, Heizungsregelungen, Bewässerungsanlagen oder kleinen Fertigungsprozessen.
- Robotik: Ansteuerung von Motoren, Auswertung von Sensordaten und Implementierung von einfachen Navigationsalgorithmen für kleine Roboter.
- Mess- und Regeltechnik: Aufbau von Datenerfassungssystemen, Thermostaten, Pegelanzeigen oder einfachen Messinstrumenten.
- Smart Home Anwendungen: Entwicklung von intelligenten Schaltern, Sensorknoten für Umgebungsdaten oder Aktoren für Fenster und Türen.
- Hobby-Elektronik und Prototyping: Perfekt geeignet für das Erlernen der Mikrocontroller-Programmierung, den schnellen Aufbau von Schaltungsideen und die Entwicklung individueller Gadgets.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Architektur | 8-Bit AVR RISC |
| Flash-Speicher | 8 KB (für Programmcode) |
| SRAM | 512 Bytes (für Variablen) |
| EEPROM | 512 Bytes (nichtflüchtige Datenspeicherung) |
| Max. Taktfrequenz | 20 MHz |
| Betriebsspannung | 1.8V – 5.5V (typisch, genaue Werte je nach Anwendungsumgebung) |

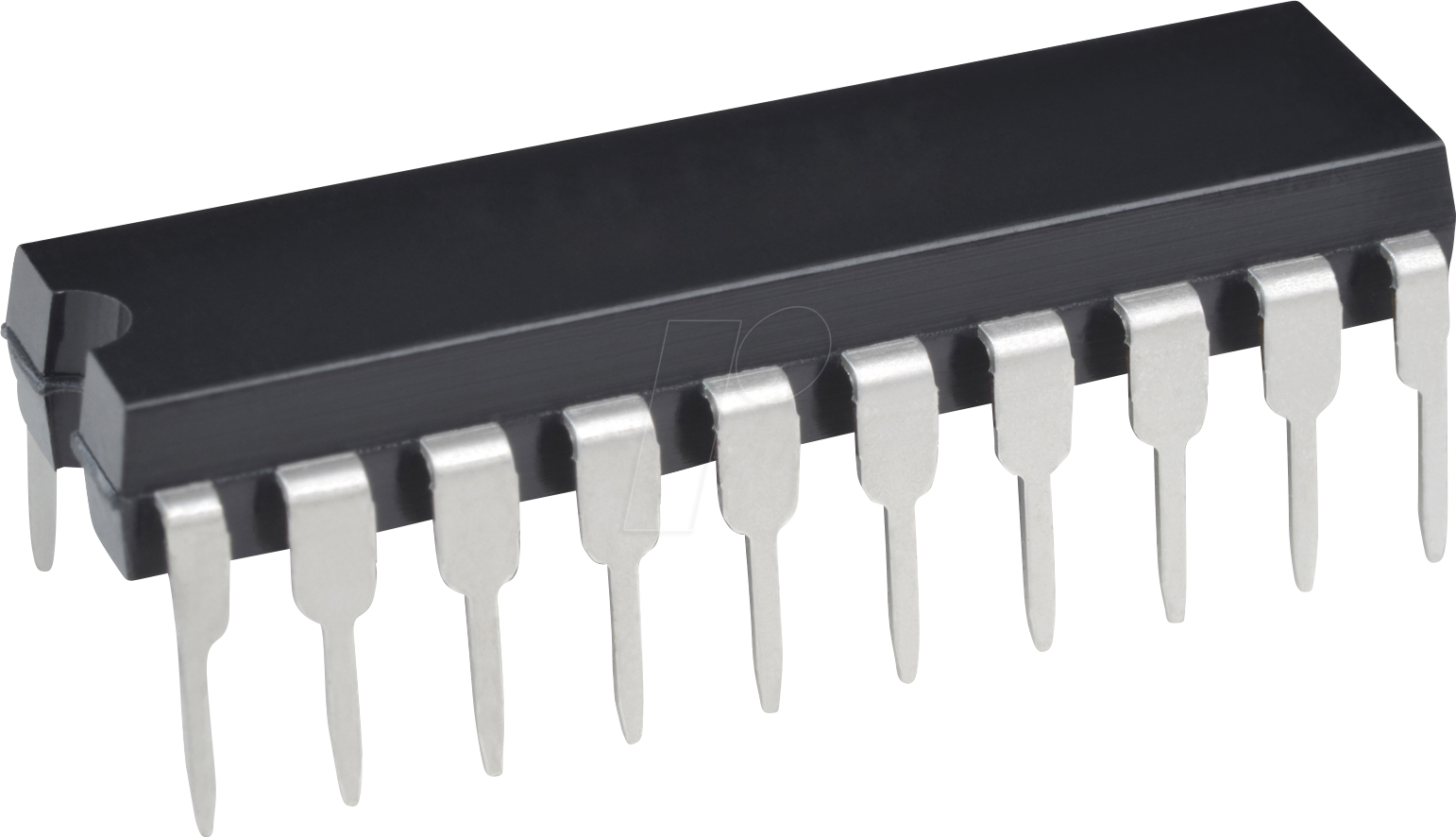

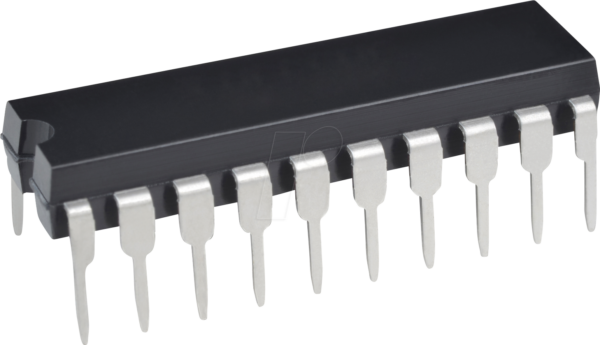

| Gehäuse | DIP-20 (Dual In-line Package) |
| Anzahl I/O-Pins | Bis zu 18 individuell konfigurierbare Ports (je nach Konfiguration) |
| Timer/Counter | Bis zu 3 unabhängige Timer/Counter (8-Bit und 16-Bit Modi) |
| Analog-Digital-Wandler (ADC) | 10-Bit Auflösung, mehrere Eingangskanäle |
| Serielle Schnittstellen | USI (Universal Serial Interface) für SPI/I2C, UART |
| Temperaturbereich | Industriestandard (weitere Details im Datenblatt des Herstellers) |
Qualitätsmerkmale und Zuverlässigkeit
Der ATTINY 861A-PU wird unter strengen Qualitätskontrollen gefertigt, um eine hohe Zuverlässigkeit und Langlebigkeit zu gewährleisten. Die AVR-Architektur ist seit Jahren etabliert und bewährt, was eine hohe Stabilität und Robustheit der Funktionalität garantiert. Die DIP-Bauform ist physisch widerstandsfähig gegenüber mechanischer Belastung und erleichtert die Handhabung bei manueller Bestückung.
Entwicklungsfreundlichkeit und Software-Unterstützung
Die Entwicklung mit dem ATTINY 861A-PU wird durch eine breite Palette an Tools und eine große Community erleichtert. Er ist kompatibel mit gängigen Entwicklungsumgebungen wie Atmel Studio (jetzt Microchip Studio) und kann mit verschiedenen Programmierern wie dem Atmel AVRISP mkII oder dem Atmel ICE programmiert werden. Die C-Programmierung ist weit verbreitet, und es gibt zahlreiche Bibliotheken und Beispielprojekte, die den Einstieg erleichtern und die Entwicklungszeit verkürzen.
FAQ – Häufig gestellte Fragen zu ATTINY 861A-PU – 8-Bit-ATtiny AVR-RISC Mikrocontroller, 8 KB, 20 MHz, DIP-20
Kann der ATTINY 861A-PU mit 3.3V betrieben werden?
Ja, der ATTINY 861A-PU ist für einen weiten Spannungsbereich von 1.8V bis 5.5V ausgelegt und kann problemlos mit 3.3V betrieben werden, was ihn ideal für Projekte mit niedriger Betriebsspannung macht.
Welche Programmiersprachen werden für den ATTINY 861A-PU unterstützt?
Der Mikrocontroller wird primär in C programmiert, was eine hohe Flexibilität und Effizienz ermöglicht. Auch Assembler-Programmierung ist möglich und wird für zeitkritische Routinen genutzt.
Wie viele digitale Ein-/Ausgänge (GPIOs) hat der ATTINY 861A-PU?
Der ATTINY 861A-PU verfügt über bis zu 18 frei konfigurierbare digitale Ein-/Ausgangspins, deren Funktionalität je nach Anwendung individuell zugewiesen werden kann.
Ist der ATTINY 861A-PU für den Einsatz in rauen Umgebungen geeignet?
Die DIP-Bauform und die AVR-Architektur sind generell robust. Für extrem raue Umgebungen (sehr hohe Temperaturen, starke Vibrationen etc.) sollten jedoch spezifische Industrieverträgliche Varianten oder zusätzliche Schutzmaßnahmen in Betracht gezogen werden. Das Datenblatt gibt Auskunft über den zulässigen Temperaturbereich.
Welche Kommunikationsprotokolle kann der ATTINY 861A-PU implementieren?
Er unterstützt wichtige serielle Kommunikationsprotokolle wie SPI und I2C über das integrierte USI (Universal Serial Interface) sowie die UART-Schnittstelle für die serielle Datenübertragung.
Wie unterscheidet sich der ATTINY 861A-PU von anderen ATtiny-Modellen?
Der ATTINY 861A-PU gehört zur Familie der ATtiny-Mikrocontroller, bietet aber im Vergleich zu kleineren Modellen eine größere Speicherkapazität (8 KB Flash) und eine erweiterte Peripherie, was ihn für anspruchsvollere Aufgaben qualifiziert.
