Ihr Einstieg in professionelle Mikrocontroller-Projekte: ATMEGA16L8 DIP – 8-Bit-ATMega AVR® Mikrocontroller, 16 KB, 8 MHz, PDIP-40
Suchen Sie nach einem robusten und vielseitigen Herzstück für Ihre elektronischen Schaltungen, Prototypen oder spezialisierten Embedded-Systeme? Der ATMEGA16L8 DIP – 8-Bit-ATMega AVR® Mikrocontroller, 16 KB, 8 MHz, PDIP-40 ist die ideale Lösung für Entwickler, Hobbyisten und Ingenieure, die Wert auf Zuverlässigkeit, Leistung und einfache Integration legen. Er bietet die notwendige Rechenleistung und Flexibilität, um komplexe Steuerungsaufgaben effizient zu bewältigen, und übertrifft Standardlösungen durch seine bewährte Architektur und breite Verfügbarkeit von Entwicklungswerkzeugen.
Leistungsstarke Kernkomponente für anspruchsvolle Anwendungen
Der ATMEGA16L8 DIP basiert auf der hoch angesehenen AVR® Mikrocontroller-Architektur von Microchip Technology und repräsentiert eine bewährte Plattform für die Embedded-Entwicklung. Mit einer Taktfrequenz von 8 MHz und einem großzügigen Flash-Speicher von 16 KB ermöglicht dieser 8-Bit-Prozessor die Implementierung einer Vielzahl von Steuerungs- und Datenverarbeitungsaufgaben. Seine einfache Handhabung im PDIP-40 Gehäuse macht ihn ideal für die breadboard-basierte Prototypenentwicklung sowie für die Montage in Standard-DIP-Sockeln auf Leiterplatten. Im Vergleich zu einfacheren ICs oder nicht-programmierbaren Logikbausteinen bietet der ATMEGA16L8 eine unübertroffene Flexibilität und die Möglichkeit, komplexe Algorithmen und Funktionen zu realisieren, die mit diskreten Komponenten kaum umsetzbar wären.
Entwicklungsfreundliche Merkmale und Vorteile
Der ATMEGA16L8 DIP zeichnet sich durch eine Reihe von Merkmalen aus, die ihn zu einer bevorzugten Wahl für Entwickler machen:
- Hohe Integrationsdichte: Als vollständiger Mikrocontroller vereint er Prozessor, Speicher und Peripherie in einem einzigen Chip, was den Aufbau komplexer Schaltungen vereinfacht und den Platzbedarf reduziert.
- Umfangreiche Peripherie: Mit mehreren Timern/Zählern, Analog-Digital-Wandlern (ADC), PWM-Ausgängen, seriellen Schnittstellen (UART, SPI, I²C) und GPIO-Pins bietet der ATMEGA16L8 eine breite Palette an Schnittstellen für die Anbindung externer Sensoren, Aktoren und Kommunikationsmodule.
- Energieeffizienz: Die AVR®-Architektur ist bekannt für ihren effizienten Energieverbrauch, was den ATMEGA16L8 auch für batteriebetriebene Anwendungen prädestiniert.
- Robuste Architektur: Die bewährte 8-Bit-AVR®-Architektur steht für Stabilität und Zuverlässigkeit, selbst unter anspruchsvollen Umgebungsbedingungen.
- Breite Tool-Unterstützung: Eine riesige Community und ein breites Spektrum an Entwicklungswerkzeugen, wie z.B. der Atmel Studio (jetzt Microchip Studio), AVR-GCC-Compiler und verschiedene Hardware-Programmierer/Debugger, erleichtern den Einstieg und die Entwicklung erheblich.
- Kosteneffizienz: Trotz seiner Leistungsfähigkeit und Vielseitigkeit bietet der ATMEGA16L8 ein hervorragendes Preis-Leistungs-Verhältnis, was ihn zu einer attraktiven Option für Projekte jeder Größenordnung macht.
- Gute Verfügbarkeit: Als etablierter Mikrocontroller ist der ATMEGA16L8 weit verbreitet und leicht erhältlich, was eine zuverlässige Versorgung für laufende Projekte sicherstellt.
Technische Spezifikationen im Detail
Um die Leistungsfähigkeit und Einsatzmöglichkeiten des ATMEGA16L8 DIP vollständig zu erfassen, sind die technischen Spezifikationen entscheidend:
| Merkmal | Beschreibung |
|---|---|
| Architektur | 8-Bit-RISC-Architektur (AVR®) |
| Taktfrequenz (max.) | 8 MHz |
| Speicher (Flash) | 16 KB (für Programmcode) |
| Speicher (SRAM) | 1 KB (für Variablenspeicher) |
| Speicher (EEPROM) | 512 Bytes (für nicht-volatilen Datenspeicher) |
| I/O-Ports | Bis zu 32 programmierbare Ein-/Ausgänge (GPIO) |
| Timer/Counter | 3x 8-Bit Timer/Counter mit Prescaler und PWM-Modi; 1x 16-Bit Timer/Counter mit Prescaler und PWM-Modi |
| ADC | 8-Kanal, 10-Bit Analog-Digital-Wandler |
| Kommunikationsschnittstellen | UART, SPI, I²C (Master/Slave) |

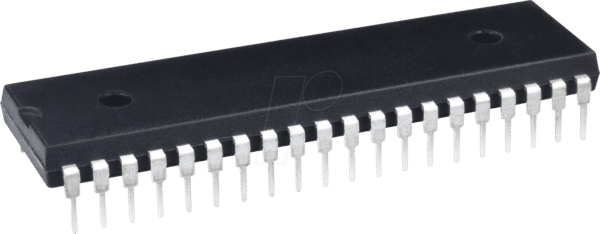

| Gehäuse | PDIP-40 (Dual In-line Package) |
| Betriebsspannung | 2.7V – 5.5V |
| Temperaturbereich | -40°C bis +85°C (industriell) |
Umfassende Anwendungsbereiche für Ihren Erfolg
Der ATMEGA16L8 DIP – 8-Bit-ATMega AVR® Mikrocontroller, 16 KB, 8 MHz, PDIP-40 ist ein äußerst vielseitiger Baustein, der in einer breiten Palette von Applikationen eingesetzt werden kann:
- Prototypenentwicklung: Ideal für Maker und Ingenieure, um schnell und kostengünstig elektronische Schaltungen und Konzepte zu testen. Das DIP-Gehäuse erleichtert die Bestückung auf Steckbrettern.
- Industrielle Automatisierung: Steuerung von Maschinen, Überwachung von Prozessen, Datenerfassung und einfache Regelungsaufgaben in Produktionsumgebungen.
- Konsumerelektronik: Integration in Haushaltsgeräte, Spielzeuge, Fernbedienungen und andere Konsumgüter zur Steuerung von Funktionen.
- Mess- und Prüftechnik: Aufbau von Messgeräten, Sensoren, Datenloggern und Prüfvorrichtungen.
- Robotik: Ansteuerung von Motoren, Sensoren und Kommunikationsmodulen in autonomen Robotern und Steuerungsplattformen.
- Lernprojekte: Ein ausgezeichneter Mikrocontroller für Bildungseinrichtungen und autodidaktische Lerner, um die Grundlagen der Embedded-Programmierung zu erlernen und praktische Erfahrungen zu sammeln.
- Spezialisierte Steuerungsaufgaben: Ob es sich um die Steuerung von Beleuchtungssystemen, Zugangskontrollen oder komplexen Lüftungsanlagen handelt – der ATMEGA16L8 bietet die notwendige Intelligenz.
Die Fähigkeit, komplexe Logik zu implementieren und eine Vielzahl von Sensordaten zu verarbeiten, macht ihn zu einer überlegenen Wahl gegenüber einfachen Logikgattern oder dedizierten ICs. Die integrierten ADC-Kanäle eröffnen beispielsweise die Möglichkeit, analoge Sensoren direkt auszulesen, was den Bedarf an zusätzlichen Konvertern reduziert und die Systemkomplexität verringert.
FAQ – Häufig gestellte Fragen zu ATMEGA16L8 DIP – 8-Bit-ATMega AVR® Mikrocontroller, 16 KB, 8 MHz, PDIP-40
Ist dieser Mikrocontroller für Anfänger geeignet?
Ja, der ATMEGA16L8 DIP ist aufgrund seiner weit verbreiteten Anwendung, der umfangreichen Dokumentation und der breiten Verfügbarkeit von Entwicklungswerkzeugen sowie Tutorials eine ausgezeichnete Wahl für Anfänger im Bereich der Mikrocontroller-Programmierung. Das PDIP-Gehäuse ermöglicht zudem eine einfache Handhabung auf Steckbrettern.
Welche Programmiersprachen werden für den ATMEGA16L8 unterstützt?
Der ATMEGA16L8 kann primär in C und C++ programmiert werden, was durch den weit verbreiteten GCC-Compiler für AVR-Mikrocontroller ermöglicht wird. Auch Assembler-Programmierung ist möglich und bietet höchste Performance und Kontrolle über die Hardware.
Wie programmiere ich den ATMEGA16L8?
Die Programmierung erfolgt typischerweise über einen Hardware-Programmierer (z.B. AVRISP mkII, USBasp) und eine Entwicklungsumgebung wie Microchip Studio (ehemals Atmel Studio). Die Programmierung kann auch direkt über die ISP (In-System Programming)-Schnittstelle erfolgen, nachdem der Mikrocontroller in einer Schaltung verbaut ist.
Benötige ich zusätzliche Komponenten, um den ATMEGA16L8 zum Laufen zu bringen?
Für den Betrieb des ATMEGA16L8 benötigen Sie neben der Stromversorgung (typischerweise 2.7V bis 5.5V) in der Regel einen externen Taktgeber (Quarz oder Keramikresonator) oder Sie nutzen den internen Oszillator, eine Entkopplungskondensator nahe der Stromversorgungs-Pins und die notwendigen Verbindungen für die ISP-Programmierung. Für spezifische Anwendungen kommen weitere Peripheriemodule hinzu.
Was bedeutet PDIP-40?
PDIP-40 steht für ein „Plastic Dual In-line Package“ mit 40 Pins. Dies ist ein gängiges Gehäuseformat für integrierte Schaltungen, das sich durch zwei Reihen von Pins auszeichnet, die senkrecht zum Gehäuse verlaufen und zum Einstecken in Sockel oder zum direkten Einlöten auf Leiterplatten dienen.
Wie unterscheidet sich der ATMEGA16L8 von anderen Mikrocontrollern auf dem Markt?
Der ATMEGA16L8 gehört zur Familie der AVR®-Mikrocontroller von Microchip, die für ihre Effizienz, ihre 8-Bit-RISC-Architektur, ihre umfangreiche Peripherie und ihre exzellente Tool-Unterstützung bekannt sind. Während es leistungsstärkere 32-Bit-Mikrocontroller gibt, bietet der ATMEGA16L8 ein ausbalanciertes Verhältnis von Leistung, Kosten und Einfachheit, was ihn für viele Anwendungen zur optimalen Wahl macht.
Gibt es eine integrierte Entwicklungsboard-Unterstützung für den ATMEGA16L8?
Ja, es existieren zahlreiche Entwicklungsboards und Breakout-Boards von Drittanbietern, die den ATMEGA16L8 integrieren und den Einstieg in die Entwicklung erleichtern. Diese Boards beinhalten oft bereits die notwendigen Komponenten wie Spannungsregler, Quarz und Programmierschnittstellen.
