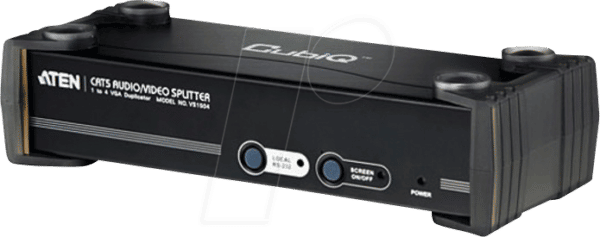

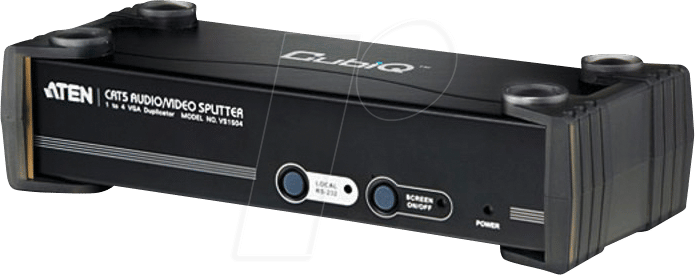

ATEN VS1504T – VGA/Audio/RS-232 Splitter über Cat.5e/6, 4-Port: Maximale Signalverteilung für professionelle Anwendungen
Wenn Sie Videosignale, Audiospuren und serielle RS-232-Daten zuverlässig und verlustfrei an mehrere Ausgänge verteilen müssen, steht der ATEN VS1504T die optimale Lösung dar. Dieses leistungsstarke 4-Port-Gerät über Cat.5e/6 wurde speziell für professionelle Anwender in Bereichen wie Digital Signage, Konferenzräumen, Überwachungssystemen und Bildungseinrichtungen entwickelt, die eine skalierbare und flexible Signalübertragung benötigen.
Überlegene Signalübertragung und Flexibilität
Der ATEN VS1504T unterscheidet sich von herkömmlichen Splittern durch seine Fähigkeit, VGA-, Audio- und RS-232-Signale gleichzeitig über ein einziges Cat.5e/6-Kabel zu verteilen. Dies reduziert nicht nur den Verkabelungsaufwand erheblich, sondern ermöglicht auch die Übertragung über größere Distanzen, was mit Standard-VGA-Kabeln oft nicht möglich ist. Die Integration von Audio und RS-232 in einem einzigen Gerät vereinfacht die Systemarchitektur und minimiert potenzielle Fehlerquellen, die bei der Verwendung mehrerer separater Splitter entstehen könnten.
Kernfunktionen und Vorteile
- Simultane Signalverteilung: Bietet eine integrierte Lösung für VGA-, Audio- und RS-232-Signale, was die Komplexität reduziert und die Effizienz steigert.
- Extrem hohe Reichweite über Cat.5e/6: Ermöglicht die Signalverteilung bis zu 300 Meter, ideal für große Installationen und architektonisch anspruchsvolle Umgebungen.
- Hohe Bildqualität: Unterstützt Auflösungen bis zu 1920×1200 @ 60Hz (UXGA), um eine kristallklare und scharfe Bildwiedergabe auf allen angeschlossenen Displays zu gewährleisten.
- Verlustfreie Übertragung: Durch die Verwendung von Cat.5e/6-Kabeln und fortschrittlicher Übertragungstechnologie werden Signaldegradation und Interferenzen minimiert.
- Erweiterbare Lösung: Mit der Kaskadierfunktion können mehrere VS1504T-Einheiten verbunden werden, um die Anzahl der Ausgänge beliebig zu erweitern und so flexibel auf wachsenden Bedarf zu reagieren.
- RS-232-Durchleitung: Die serielle Schnittstelle ermöglicht die Steuerung angeschlossener Geräte, wie z.B. Touchscreens oder Medienplayer, über das gleiche Übertragungsmedium wie das Videosignal.
- Robustes Design: Gefertigt für den Dauerbetrieb in professionellen Umgebungen, bietet das Gerät hohe Zuverlässigkeit und Langlebigkeit.
- Einfache Installation: Plug-and-Play-Konfiguration minimiert den Einrichtungsaufwand und ermöglicht eine schnelle Inbetriebnahme.
Technische Spezifikationen und Bauweise
Der ATEN VS1504T ist ein Meisterwerk der Ingenieurskunst, das auf höchste Leistung und Zuverlässigkeit ausgelegt ist. Die interne Signalverarbeitung erfolgt über hochqualitative Komponenten, die eine akkurate Weiterleitung der analogen VGA-Signale, der analogen Audio-Signale und der seriellen RS-232-Datenströme gewährleisten. Die Implementierung der Cat.5e/6-Übertragungstechnologie basiert auf standardisierten Netzwerkkabeln, die eine kostengünstige und weit verbreitete Lösung darstellen. Dies ermöglicht nicht nur die Überbrückung großer Distanzen, sondern auch eine hohe Immunität gegenüber elektromagnetischen Störungen, was besonders in industriellen oder stark frequentierten Umgebungen von Vorteil ist. Die Stromversorgung erfolgt über einen externen Netzadapter, der für einen stabilen Betrieb sorgt.
| Merkmal | Beschreibung |
|---|---|
| Anschlusstyp Video | VGA, HDB15 Buchse (Input), HDB15 Buchse (Output) |
| Anschlusstyp Audio | 3.5mm Stereo-Buchse (Input), 3.5mm Stereo-Buchse (Output) |
| Anschlusstyp RS-232 | D-Sub 9-polig (Input), D-Sub 9-polig (Output) |
| Übertragungsmedium | Cat.5e/6 Kabel |
| Maximale Reichweite | Bis zu 300 Meter |
| Maximale Auflösung | 1920 x 1200 @ 60Hz (UXGA) |
| Anzahl der Ausgänge | 4 (VGA, Audio, RS-232) |
| Stromversorgung | Externes Netzteil (inkludiert) |
Einsatzgebiete und Anwendungsszenarien
Der ATEN VS1504T findet breite Anwendung in professionellen Umgebungen, wo eine zuverlässige und flexible Signalverteilung unerlässlich ist. Im Bereich des Digital Signage ermöglicht er die Ansteuerung mehrerer Displays in großen Einkaufszentren, Flughäfen oder öffentlichen Einrichtungen, um dynamische Inhalte wie Werbebotschaften, Fahrpläne oder Informationsanzeigen zu präsentieren. In Konferenzräumen und Präsentationsumgebungen können Beamer, Displays und Audiostationen zentral gesteuert und mit hochqualitativem Bild- und Tonmaterial versorgt werden. Über die RS-232-Schnittstelle lassen sich zudem Touchscreens oder Präsentationssysteme steuern, was die Interaktivität erhöht. Für Überwachungssysteme bietet der Splitter die Möglichkeit, Videosignale von Kameras auf mehreren Monitoren in einer Leitstelle anzuzeigen. Im Bildungsbereich können Hörsäle oder Schulungsräume mit einer zentralen Signalquelle ausgestattet werden, die auf verschiedene Displays oder Projektoren aufgeteilt wird. Die Kaskadierfunktion eröffnet zudem die Möglichkeit, komplexe AV-Installationen mit einer großen Anzahl von Ausgängen zu realisieren.
FAQ – Häufig gestellte Fragen zu ATEN VS1504T – VGA/Audio/RS-232 Splitter über Cat.5e/6, 4-Port
Welche Kabellängen werden für die Cat.5e/6-Kabel empfohlen?
Für optimale Ergebnisse und die volle Reichweite von bis zu 300 Metern empfehlen wir die Verwendung von hochwertigen Cat.5e- oder Cat.6-Kabeln. Achten Sie auf die Einhaltung der jeweiligen Ethernet-Standards (z.B. EIA/TIA-568B). Bei längeren Distanzen oder in Umgebungen mit hoher elektromagnetischer Belastung kann die Verwendung von Cat.6a oder höher die Signalintegrität weiter verbessern.
Kann der ATEN VS1504T auch gemischte Auflösungen an verschiedenen Ausgängen unterstützen?
Der ATEN VS1504T gibt das Videosignal in der höchsten unterstützten Auflösung an alle Ausgänge aus. Die Displays oder Projektoren am anderen Ende der Cat.5e/6-Kabel müssen in der Lage sein, diese Auflösung zu verarbeiten. In der Regel passen sich moderne Displays automatisch an die höchste unterstützte Auflösung an.
Ist die RS-232-Schnittstelle bidirektional?
Ja, die RS-232-Schnittstelle des ATEN VS1504T ist bidirektional. Dies bedeutet, dass nicht nur Befehle vom zentralen Steuergerät über die Schnittstelle gesendet werden können, sondern auch Daten oder Statusinformationen von den angeschlossenen Geräten zurück an das Steuergerät übertragen werden können.
Wie viele Einheiten des ATEN VS1504T können kaskadiert werden?
Die genaue Anzahl der kaskadierbaren Einheiten hängt von der Signalqualität und der Länge der verwendeten Cat.5e/6-Kabel ab. In der Praxis können jedoch oft mehrere Einheiten in Reihe geschaltet werden, um die Anzahl der Ausgänge erheblich zu erweitern. Für genaue Planung empfehlen wir, dies bei der Installation zu testen.
Unterstützt der Splitter HDCP?
Der ATEN VS1504T ist für die Übertragung von analogen VGA-Signalen konzipiert und unterstützt keine HDCP-Kopierschutzsignale, die typischerweise bei digitalen Schnittstellen wie HDMI oder DisplayPort zum Einsatz kommen. Für Anwendungen, die HDCP erfordern, sind separate Lösungen erforderlich.
Ist die Audioübertragung mit dem Videosignal synchronisiert?
Ja, der ATEN VS1504T wurde entwickelt, um eine präzise Synchronisation zwischen dem Videosignal und der Audiospur zu gewährleisten. Die fortschrittliche Signalverarbeitung minimiert Latenzzeiten, sodass Bild und Ton synchron auf den Ausgabegeräten erscheinen.
Welche Art von Geräten können über die RS-232-Schnittstelle gesteuert werden?
Die RS-232-Schnittstelle kann zur Steuerung einer Vielzahl von Geräten verwendet werden, darunter interaktive Touchscreens, Projektoren, AV-Empfänger, Medienplayer, industrielle Steuerungssysteme oder KVM-Switches, die über eine serielle Schnittstelle verfügen.
