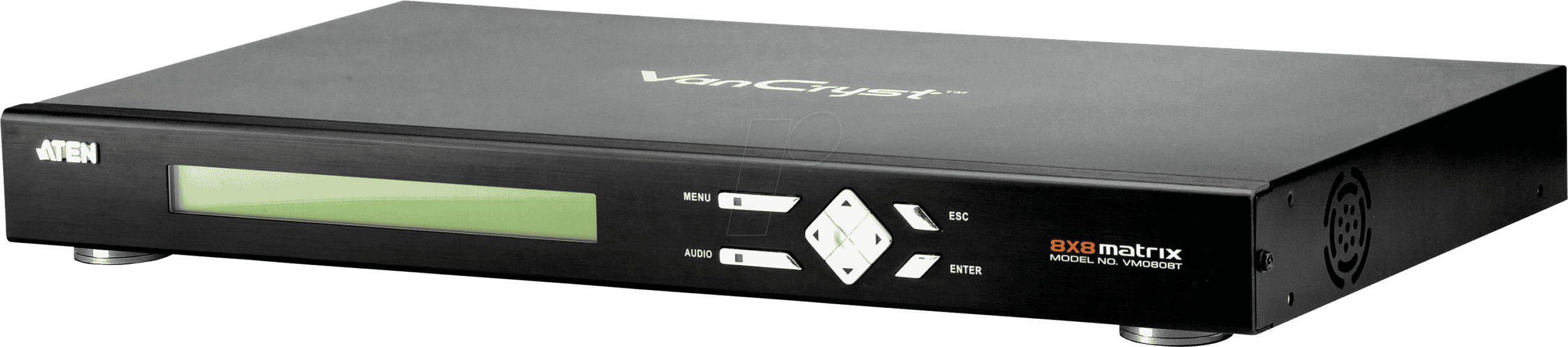

ATEN VM0808T – 8×8 VGA/Audio Matrix-Switch: Nahtlose Signalverteilung für professionelle Anwendungen
Sie suchen nach einer zuverlässigen Lösung zur Steuerung und Verteilung mehrerer VGA- und Audio-Signale auf verschiedene Ausgabegeräte? Der ATEN VM0808T 8×8 VGA/Audio Matrix-Switch wurde entwickelt, um genau diese Herausforderung zu meistern. Er ist die ideale Wahl für professionelle Anwender in Bereichen wie professionelle AV-Installationen, Überwachungszentren, Konferenzräume, Messestände oder jegliche Umgebung, in der flexible und simultane Signalweiterleitung unerlässlich ist.
Leistungsstarke Konnektivität und flexible Signalsteuerung
Der ATEN VM0808T bietet Ihnen die ultimative Kontrolle über Ihre Video- und Audioinhalte. Mit seiner Matrix-Architektur ermöglicht er es, jeden der 8 VGA-Eingänge unabhängig von jedem der 8 VGA-Ausgänge zu routen. Dies bedeutet, dass Sie gleichzeitig unterschiedliche Videoquellen an verschiedene Displays senden können oder die gleiche Quelle auf mehrere Monitore verteilen. Diese Flexibilität ist ein entscheidender Vorteil gegenüber herkömmlichen Splittern oder Switches, die oft nur eine unidirektionale Signalverbindung oder eine feste Zuordnung von Ein- zu Ausgängen erlauben.
Hauptvorteile des ATEN VM0808T
- Maximale Flexibilität bei der Signalverteilung: Jede Quelle kann unabhängig an jede Destination gesendet werden, was eine bedarfsgerechte Konfiguration ermöglicht.
- Simultane Ausgabe mehrerer Quellen: Ermöglicht die gleichzeitige Anzeige verschiedener Inhalte auf unterschiedlichen Bildschirmen.
- Integrierte Audioübertragung: Die Kopplung von VGA- und Audiosignalen vereinfacht die Installation und sorgt für eine synchronisierte Audiowiedergabe.
- Robuste und zuverlässige Konstruktion: Gefertigt für den professionellen Einsatz, garantiert Langlebigkeit und Stabilität im Dauerbetrieb.
- Intuitive Bedienung und Verwaltung: Einfache Steuerung über das Frontpanel, RS-232-Schnittstelle oder optionales Ethernet-Modul für zentrale Steuerungssysteme.
- Hohe Signalintegrität: Sorgt für eine klare und verlustfreie Übertragung Ihrer VGA- und Audiosignale über unterstützte Distanzen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Eingänge | 8 x VGA, 8 x Audio (3,5 mm Klinke) |
| Ausgänge | 8 x VGA, 8 x Audio (3,5 mm Klinke) |
| Max. Auflösung | Bis zu 1920 x 1440 @ 60Hz (abhängig von der Kabellänge und Signalqualität) |
| Bandbreite | 300 MHz |
| Signalübertragung | VGA und Stereo-Audio simultan |
| Steuerung | Frontpanel-Tasten, RS-232, optional Ethernet (über separates Modul) |
| Stromversorgung | Externes Netzteil (im Lieferumfang enthalten) |
| Gehäuse | Robustes Metallgehäuse für Rack-Montage (19 Zoll, 1HE) |
| Betriebstemperatur | 0°C bis 40°C |
| Abmessungen (B x T x H) | 43,2 cm x 20,5 cm x 4,4 cm |
Anwendungsbereiche: Wo der ATEN VM0808T brilliert
Die Vielseitigkeit des ATEN VM0808T macht ihn zu einer unverzichtbaren Komponente in einer Vielzahl von professionellen Umgebungen:
Professionelle AV-Installationen
Ob in Auditorien, Konzertsälen oder Sportarenen, der VM0808T ermöglicht die flexible Verteilung von Videosignalen von Kameras, Laptops oder Medienservern auf verschiedene Displays, Projektoren und Videowände. Die integrierte Audioübertragung sorgt für eine synchronisierte Beschallung.
Überwachungs- und Kontrollzentren
In Leitstellen, Sicherheitszentren oder Verkehrsüberwachungssystemen, wo die gleichzeitige Anzeige von vielen Kamerasignalen und relevanten Daten auf unterschiedlichen Monitoren entscheidend ist, bietet der Matrix-Switch eine leistungsstarke und flexible Lösung. Sie können wählen, welche Kamerabilder auf welchen Monitor geschaltet werden sollen, und dies dynamisch anpassen.
Konferenzräume und Schulungsumgebungen
Präsentieren Sie Inhalte von verschiedenen Quellen (Laptops, Tablets) auf mehreren Bildschirmen oder Projektoren gleichzeitig. Der ATEN VM0808T vereinfacht den Wechsel zwischen Präsentatoren und ermöglicht es, Referenzmaterial auf separaten Monitoren anzuzeigen, während die Hauptpräsentation auf dem Hauptbildschirm läuft.
Messestände und Ausstellungen
Schaffen Sie interaktive und informative Erlebnisse für Ihre Besucher. Verteilen Sie Produktvideos, Präsentationen oder interaktive Inhalte flexibel auf verschiedene Displays, um die Aufmerksamkeit zu maximieren und Ihre Botschaft effektiv zu vermitteln.
Medizinische Bildgebung und Forschung
In medizinischen Einrichtungen kann der VM0808T für die Verteilung von medizinischen Bildern von Geräten wie CT-Scannern oder MRTs an verschiedene Arbeitsstationen oder Präsentationsmonitore verwendet werden, ohne die Bildqualität zu beeinträchtigen.
Bildungseinrichtungen und Universitäten
Vom Hörsaal bis zum Computerlabor ermöglicht der Matrix-Switch die flexible Anzeige von Lehrmaterialien, Simulationen oder praktischen Demonstrationen auf mehreren Bildschirmen, was das Lernerlebnis für Studenten verbessert.
Qualität und Zuverlässigkeit für anspruchsvolle Umgebungen
Der ATEN VM0808T ist aus hochwertigen Komponenten gefertigt und in einem robusten Metallgehäuse untergebracht, das für den Dauerbetrieb in professionellen Umgebungen konzipiert ist. Das 19-Zoll-Rack-Montage-Design mit 1HE Höhe sorgt für eine platzsparende und geordnete Installation in Serverräumen oder AV-Racks. Die fortschrittliche Signalverarbeitung gewährleistet eine hohe Signalintegrität und eine klare Bildqualität bis zu Auflösungen von 1920 x 1440 bei 60Hz. Dies ist entscheidend für Anwendungen, bei denen jedes Detail zählt und Farbgenauigkeit sowie Schärfe unerlässlich sind.
Flexible Steuerungsmöglichkeiten
Die Bedienung des ATEN VM0808T ist bewusst nutzerfreundlich gestaltet. Über die intuitive Tastenbedienung am Frontpanel können Sie schnell und einfach Verbindungen herstellen und ändern. Für eine fortgeschrittenere Verwaltung und Integration in bestehende Automatisierungssysteme verfügt das Gerät über eine RS-232-Schnittstelle. Optional kann ein Ethernet-Modul nachgerüstet werden, um die Steuerung über das Netzwerk zu ermöglichen, was besonders in größeren Installationen von Vorteil ist.
FAQ – Häufig gestellte Fragen zu ATEN VM0808T – 8×8 VGA/Audio Matrix-Switch
Was genau ist ein Matrix-Switch und wie unterscheidet er sich von einem normalen Switch oder Splitter?
Ein Matrix-Switch ermöglicht die unabhängige Zuordnung von N Eingängen zu M Ausgängen. Im Gegensatz zu einem einfachen Switch, der typischerweise nur einen Eingang auf einen Ausgang leitet, oder einem Splitter, der einen Eingang auf mehrere Ausgänge dupliziert, erlaubt ein Matrix-Switch eine flexible 1:1, 1:N, N:1 oder N:M-Verbindung. Jeder Eingang kann gleichzeitig an mehrere Ausgänge und jeder Ausgang kann Signale von verschiedenen Eingängen empfangen.
Welche Audioformate werden vom ATEN VM0808T unterstützt?
Der ATEN VM0808T unterstützt standardmäßige analoge Stereo-Audio-Signale über 3,5 mm Klinkenanschlüsse. Dies ist das gängigste Format für die Audiokopplung mit VGA-Signalen.
Wie wird die Signalqualität über längere Distanzen sichergestellt?
Die Signalqualität über längere Distanzen hängt maßgeblich von der Qualität der verwendeten VGA-Kabel ab. Für optimale Ergebnisse empfehlen wir die Verwendung von hochwertigen abgeschirmten VGA-Kabeln. Die Bandbreite von 300 MHz des VM0808T unterstützt die Übertragung von hohen Auflösungen auch über moderate Kabellängen.
Kann der ATEN VM0808T auch mit DVI- oder HDMI-Signalen verwendet werden?
Der ATEN VM0808T ist speziell für VGA- und analoge Audio-Signale konzipiert. Für die Übertragung von DVI- oder HDMI-Signalen sind entsprechende Adapter oder dedizierte Matrix-Switches von ATEN erforderlich. Die Konvertierung von digitalen Signalen wie HDMI zu analogem VGA ist in der Regel nicht empfehlenswert, da dies zu Qualitätsverlusten führen kann.
Ist die Installation des ATEN VM0808T komplex?
Nein, die Installation ist dank der klaren Anschlussbezeichnungen und der standardisierten Anschlüsse relativ einfach. Das Gerät wird mit einem externen Netzteil geliefert und kann direkt an eine Stromquelle angeschlossen werden. Die Verkabelung der VGA- und Audioquellen sowie der Zielmonitore ist der Hauptteil der Installation. Die Steuerung über das Frontpanel ist sofort einsatzbereit.
Welche Vorteile bietet die RS-232-Steuerung im Vergleich zur Frontpanel-Bedienung?
Die RS-232-Steuerung ermöglicht die Integration des Matrix-Switches in ein zentrales Steuerungssystem (z.B. von Crestron, AMX etc.). Dies erlaubt die Fernsteuerung aller Funktionen des Geräts und die Automatisierung von Szenarien, was in professionellen AV-Umgebungen mit vielen Geräten von großem Vorteil ist. Die Frontpanel-Bedienung ist ideal für schnelle manuelle Umschaltungen.
Bietet ATEN auch Lösungen für höhere Auflösungen oder andere Signaltypen an?
Ja, ATEN bietet eine breite Palette an AV-Konnektivitätslösungen, darunter auch Matrix-Switches für HDMI und DisplayPort, sowie Lösungen für längere Signalübertragungen über Cat-Kabel (HDBaseT). Für spezifische Anforderungen empfehlen wir die Konsultation des ATEN Produktkatalogs oder die Kontaktaufnahme mit unserem technischen Support.
