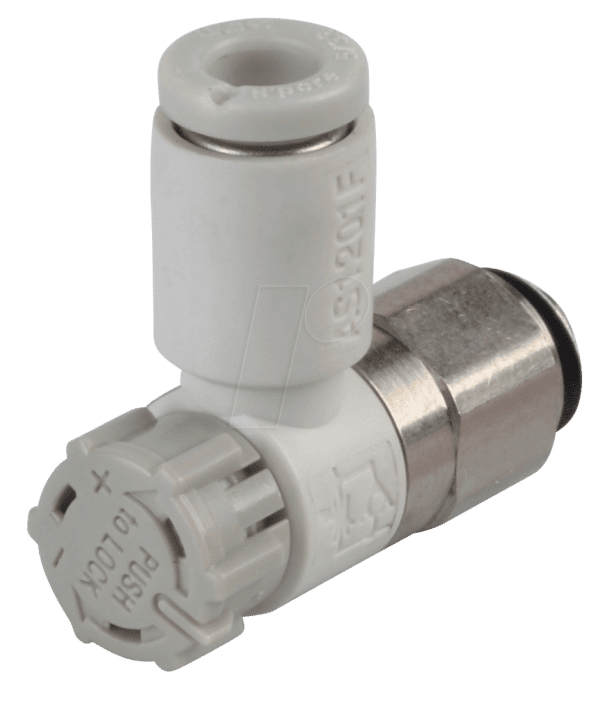

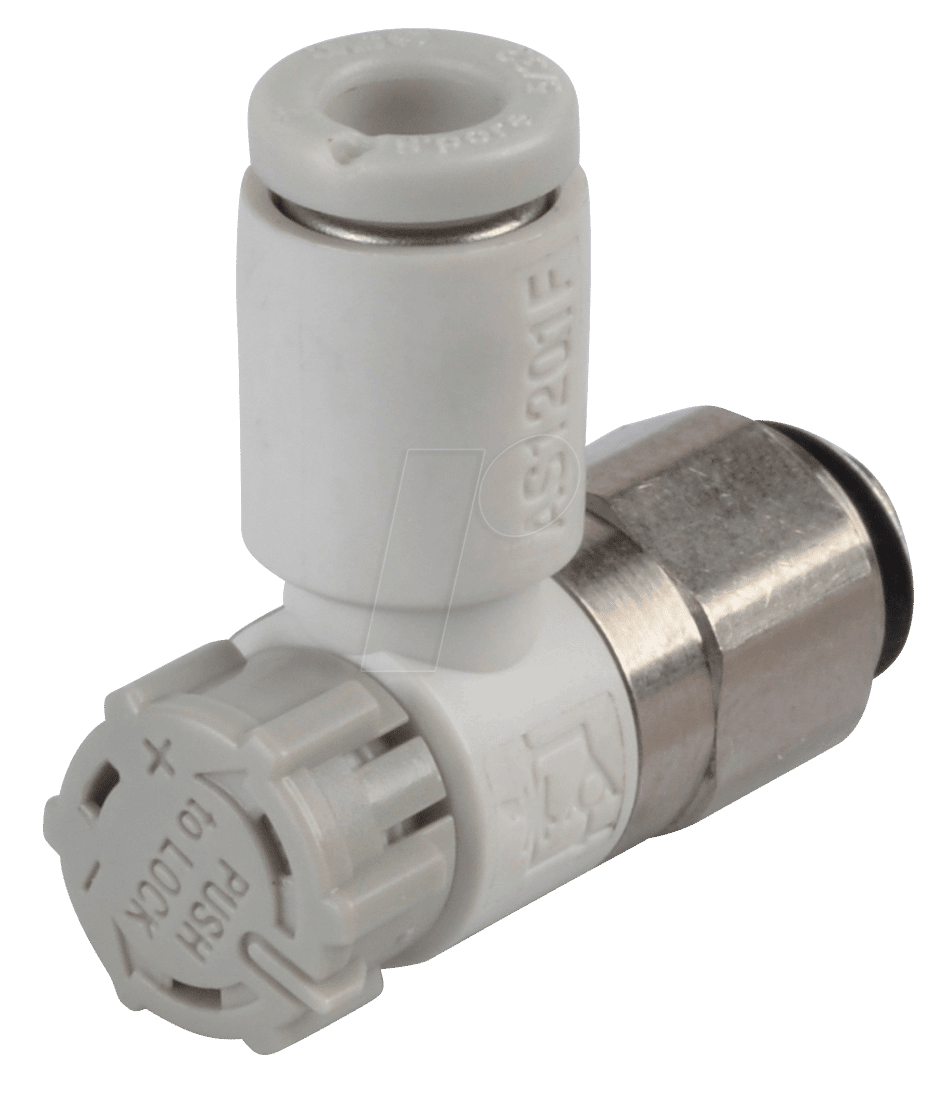

AS1201F-M5-04A – Präzise Flusskontrolle für anspruchsvolle Pneumatiksysteme
Sie benötigen eine zuverlässige und exakte Steuerung des Druckluftflusses in Ihren pneumatischen Anlagen? Das AS1201F-M5-04A Drosselrückschlagventil bietet die ideale Lösung für professionelle Anwender, die Wert auf präzise Einstellungen und einfache Handhabung legen. Dieses Ventil wurde entwickelt, um Schwankungen im Luftstrom zu minimieren und eine konstante Leistungsfähigkeit Ihrer Systeme zu gewährleisten, ideal für Automatisierungsanwendungen, Werkzeugmaschinen und Fördertechnik.
Überlegene Funktionalität und einfache Integration
Das AS1201F-M5-04A Drosselrückschlagventil setzt neue Maßstäbe in Bezug auf Bedienkomfort und Leistung. Im Gegensatz zu herkömmlichen Drosselventilen, die oft mühsam zu justieren sind und ihre Einstellungen nicht zuverlässig halten, ermöglicht dieses Modell eine feinfühlige und präzise Einstellung des Drosselgrads. Die integrierte Rückschlagfunktion sorgt für eine ungehinderte Luftströmung in eine Richtung, während der Rückfluss effektiv blockiert wird. Dies macht es zur überlegenen Wahl für alle Szenarien, in denen eine kontrollierte Bewegung und eine sichere Blockierung erforderlich sind, wie z.B. bei der Steuerung von Pneumatikzylindern oder der Feinabstimmung von pneumatischen Betätigungen.
Technische Exzellenz und Robustheit
Die Konstruktion des AS1201F-M5-04A Drosselrückschlagventils basiert auf bewährten Technologien und hochwertigen Materialien, die eine lange Lebensdauer und Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen garantieren. Das Gehäuse ist aus robustem Material gefertigt, das Beständigkeit gegenüber Ölen, Fetten und gängigen industriellen Medien aufweist. Die präzise gefertigte Spindel und die Dichtungselemente gewährleisten eine dichte und zuverlässige Funktion über tausende von Zyklen hinweg. Die M5-Anschlussgröße in Kombination mit einem 4 mm Schlauchanschluss ermöglicht eine einfache und schnelle Installation in bestehende Systeme, ohne aufwändige Adapter oder spezielle Werkzeuge.
Schlüsselfunktionen und Vorteile
- Präzise Drosselung: Ermöglicht eine feinstufige Einstellung des Luftstroms für optimale Prozesskontrolle.
- Effektive Rückschlagfunktion: Verhindert ungewollten Rückfluss und sichert die Funktionalität der Pneumatikkomponenten.
- Einfache Bedienung: Die intuitive Justierschraube erlaubt eine schnelle und unkomplizierte Einstellung des Drosselgrads.
- Hohe Betriebssicherheit: Robuste Konstruktion und hochwertige Materialien sorgen für Langlebigkeit und Zuverlässigkeit im Dauereinsatz.
- Kompaktes Design: Spart Platz in der Verrohrung und ermöglicht eine flexible Montage.
- Vielseitige Anwendung: Geeignet für eine breite Palette von pneumatischen Systemen in Industrie und Automatisierung.
- Standardisierte Anschlüsse: M5-Innengewinde und 4 mm Schlauchanschluss für einfache Integration.
Anwendungsbereiche
Das AS1201F-M5-04A Drosselrückschlagventil findet breite Anwendung in der industriellen Pneumatik. Es ist die ideale Komponente für die präzise Steuerung von Pneumatikzylindern, um beispielsweise die Geschwindigkeit von Kolbenbewegungen zu regulieren oder ein sanftes Anhalten zu ermöglichen. In automatisierten Fertigungslinien hilft es, die Taktzeiten zu optimieren und die Präzision von Handhabungsaufgaben zu erhöhen. Ebenso wird es zur Geräuschreduzierung in pneumatischen Systemen eingesetzt, indem es den Luftstrom kontrolliert ablässt. Förderbandsysteme, Greifer und Sortieranlagen profitieren von der exakten Steuerung, die das AS1201F-M5-04A bietet, um reibungslose und effiziente Abläufe zu gewährleisten.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | AS1201F-M5-04A Drosselrückschlagventil |
| Funktion | Drosselung und Rückschlagfunktion |
| Anschluss Gewinde | M5 Innengewinde |
| Schlauchanschluss Durchmesser | 4 mm |
| Material Gehäuse | Hochbeständiger Kunststoffverbundstoff |
| Dichtungsmaterial | NBR (Nitrilkautschuk) – Beständig gegen Öle und Fette |
| Betriebstemperatur | -10°C bis +60°C (Umgebungstemperatur) |
| Maximaler Betriebsdruck | Bis 10 bar (abhängig von Schlauch und Anwendung) |
| Regulierungsart | Feindosierbare Einstellschraube aus Messing |
| Montageposition | Beliebig |
| Gewicht | Gering, optimiert für kompakte Anlagen |
| Korrosionsbeständigkeit | Ausgezeichnet für den Einsatz in typischen Industriebedingungen |
FAQ – Häufig gestellte Fragen zu AS1201F-M5-04A – Drosselrückschlagventil, einfache Bedienung, M5 4 mm
Kann das Ventil in beide Richtungen den Luftstrom regulieren?
Nein, das AS1201F-M5-04A ist ein Drosselrückschlagventil. Es ermöglicht eine Drosselung des Luftstroms nur in einer Richtung, während die andere Richtung als Rückschlagventil fungiert und den Luftstrom ungehindert passieren lässt.
Welche Schlauchtypen sind für den 4 mm Anschluss geeignet?
Für den 4 mm Anschluss sind in der Regel Standard-Pneumatikschläuche aus Polyurethan (PU) oder Polyamid (PA) mit einem Außendurchmesser von 4 mm geeignet. Achten Sie auf eine gute Passform und einen festen Sitz des Schlauches.
Wie wird der Drosselgrad eingestellt?
Der Drosselgrad wird über die feindosierbare Einstellschraube am Ventilgehäuse vorgenommen. Durch Drehen der Schraube kann der Querschnitt für den Luftstrom präzise eingestellt werden.
Ist das Ventil für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Das AS1201F-M5-04A ist nicht explizit als explosionsgeschützt zertifiziert. Für den Einsatz in explosionsgefährdeten Bereichen sind spezielle ATEX-konforme Komponenten erforderlich.
Welchen maximalen Druck kann das Ventil verkraften?
Das Ventil ist für einen maximalen Betriebsdruck von bis zu 10 bar ausgelegt. Die tatsächliche Belastbarkeit kann jedoch von der Qualität des verwendeten Schlauches und der Art der Installation abhängen.
Wie reinige ich das Ventil, falls es verschmutzt ist?
Bei Verschmutzung kann das Ventil vorsichtig mit Druckluft gereinigt werden. Verwenden Sie keine aggressiven Reinigungsmittel oder Lösungsmittel, die das Material des Ventils beschädigen könnten.
Kann das Ventil auch für andere Fluide als Druckluft verwendet werden?
Das Ventil ist primär für trockene, gefilterte Druckluft konzipiert. Der Einsatz mit anderen Fluiden, insbesondere mit aggressiven Flüssigkeiten oder stark ölhaltiger Luft, kann die Lebensdauer und Funktionalität beeinträchtigen. Für solche Anwendungen sind spezielle Ventile zu empfehlen.
