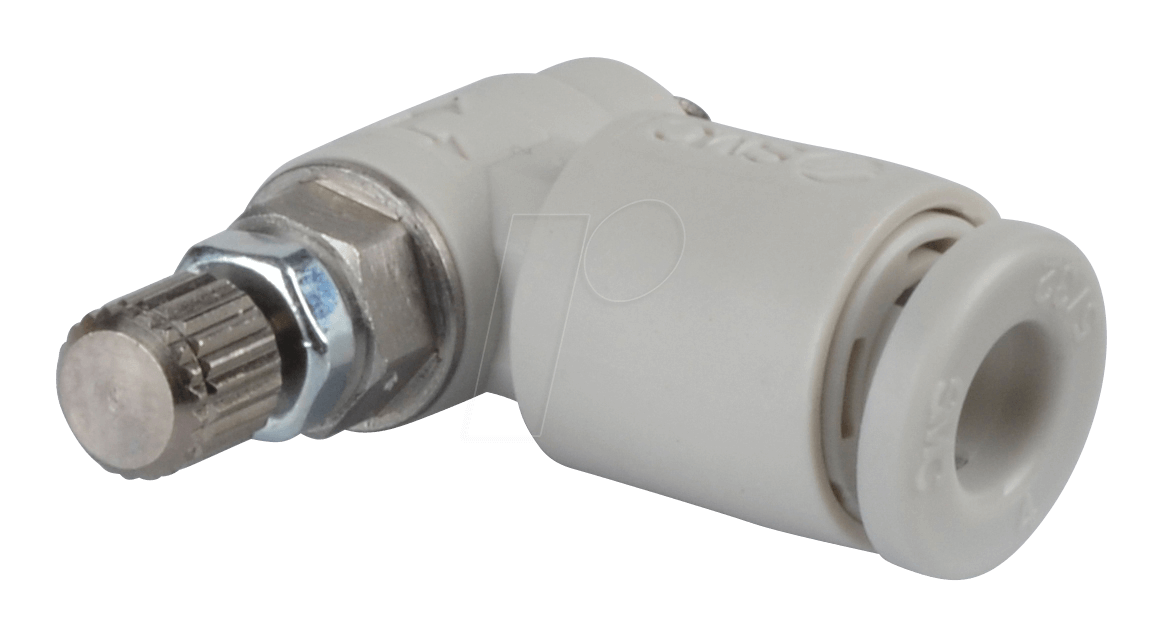

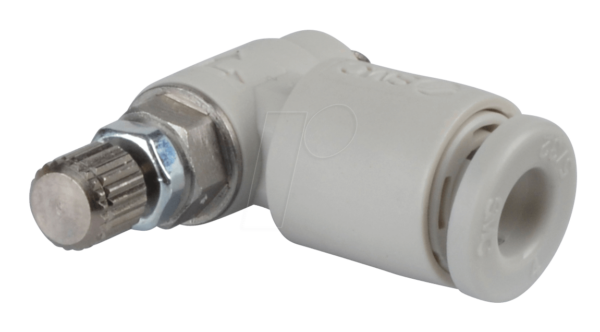

AS1201F-M3-04 – Drosselrückschlagventil, gewinkelt, M3 4 mm: Präzise Strömungsregelung für anspruchsvolle Pneumatiksysteme
Das AS1201F-M3-04 Drosselrückschlagventil, in seiner gewinkelten Ausführung mit M3-Anschluss und 4 mm Schlauchdurchmesser, ist die optimale Lösung für Anwender, die eine exakte und zuverlässige Steuerung von pneumatischen Strömungen benötigen. Entwickelt für industrielle Anwendungen, Maschinenbau und Automatisierungstechnik, ermöglicht dieses Ventil die präzise Einstellung des Volumenstroms in einer Richtung und blockiert ihn in der Gegenrichtung. Dies ist unerlässlich, um Schwankungen im Systemdruck auszugleichen, Bewegungsgeschwindigkeiten von Aktoren zu kontrollieren und übermäßige Rückströme zu verhindern, was zu einer erhöhten Systemstabilität und Effizienz führt.
Präzision und Zuverlässigkeit für Ihre pneumatischen Anwendungen
Im Vergleich zu einfacheren Ventiltypen oder manuellen Drosselklappen bietet das AS1201F-M3-04 eine überlegene Leistung durch seine integrierte Rückschlagfunktion und die feinfühlige Einstellmöglichkeit. Die gewinkelte Bauform erleichtert die Installation in beengten Bauräumen und ermöglicht eine platzsparende und dennoch effiziente Schlauchführung. Die robuste Konstruktion und die präzise Fertigung garantieren eine lange Lebensdauer und konstante Performance, selbst unter anspruchsvollen Betriebsbedingungen. Dieses Ventil ist die klare Wahl für Ingenieure und Techniker, die Wert auf höchste Präzision, Zuverlässigkeit und eine optimale Systemperformance legen.
Konstruktion und Funktionsweise
Das AS1201F-M3-04 zeichnet sich durch seine durchdachte Konstruktion aus, die sowohl Funktionalität als auch Langlebigkeit gewährleistet. Das Kernstück bildet ein feinmechanisches Drosselventil, das über einen Einstellmechanismus präzise kalibriert werden kann. Dieser Mechanismus erlaubt die Einstellung des maximalen Durchflussquerschnitts und somit des Volumenstroms in der Durchflussrichtung. In der Gegenrichtung sorgt ein integriertes Rückschlagventil, typischerweise realisiert durch ein Membran- oder Kugeldesign, für eine nahezu vollständige Abdichtung. Dies verhindert ungewollte Strömungen und ermöglicht den Aufbau von Gegendruck.
Vorteile des AS1201F-M3-04 – Drosselrückschlagventil
- Präzise Volumenstromregelung: Ermöglicht die exakte Einstellung des Durchflussvolumens für eine kontrollierte Aktorleistung.
- Effektive Rückschlagfunktion: Verhindert unerwünschte Rückströme und sorgt für Systemstabilität.
- Platzsparende gewinkelte Bauform: Ideal für Installationen mit begrenztem Bauraum und optimierte Schlauchführung.
- Robuste und langlebige Konstruktion: Gefertigt aus hochwertigen Materialien für den Einsatz in industriellen Umgebungen.
- Einfache Installation: Standardisierte M3-Anschlüsse und 4 mm Schlauchdurchmesser für unkomplizierte Integration.
- Verschleißfeste Materialien: Sorgt für eine lange Lebensdauer und konstante Dichtigkeit auch bei häufigen Druckwechseln.
- Minimierung von Druckschwankungen: Trägt maßgeblich zur Stabilität und Effizienz pneumatischer Systeme bei.
Technische Spezifikationen und Materialeigenschaften
Die Leistungsfähigkeit des AS1201F-M3-04 wird durch sorgfältig ausgewählte Materialien und präzise Fertigungsprozesse sichergestellt. Die Gehäusekonstruktion ist typischerweise aus einem korrosionsbeständigen Material wie Aluminium oder einem robusten Kunststoff gefertigt, um eine hohe mechanische Festigkeit und Beständigkeit gegenüber Umwelteinflüssen zu gewährleisten. Die internen Komponenten, wie Drosselspindel und Rückschlagmembran, sind aus Materialien gefertigt, die für ihre Abriebfestigkeit und Elastizität bekannt sind, um eine zuverlässige Funktion über einen langen Zeitraum zu garantieren.
| Merkmal | Spezifikation / Eigenschaft |
|---|---|
| Modellbezeichnung | AS1201F-M3-04 |
| Ventiltyp | Drosselrückschlagventil |
| Bauform | Gewinkelt |
| Anschlussgewinde | M3 |
| Schlauchdurchmesser (Nenngröße) | 4 mm |
| Betriebsdruck (typisch) | 0 – 10 bar (abhängig von spezifischer Ausführung und Umgebungsbedingungen) |
| Betriebstemperatur (typisch) | -10°C bis +60°C (abhängig von spezifischer Ausführung und Materialwahl) |
| Drosselungsart | Feineinstellbar über Ringschnecke/Madenschraube |
| Rückschlagfunktion | Integriert, hohe Dichtigkeit |
| Gehäusematerial | Hochfester Kunststoff (z.B. POM, PA) oder Aluminiumlegierung (je nach spezifischer Variante) |
| Dichtelemente | Elastomer (z.B. NBR, FKM) für optimale Dichtheit und Medienbeständigkeit |
| Anwendungsbereiche | Pneumatik, Automatisierungstechnik, Maschinenbau, Werkzeugmaschinen, Robotik |
Optimale Einsatzgebiete und Anwendungsbeispiele
Das AS1201F-M3-04 Drosselrückschlagventil ist aufgrund seiner Eigenschaften ein integraler Bestandteil in einer Vielzahl von pneumatischen Systemen. In der industriellen Automation wird es häufig eingesetzt, um die Geschwindigkeit von pneumatischen Zylindern präzise zu steuern. Dies ist beispielsweise bei Greifern, Positioniersystemen oder Schwenkantrieben von entscheidender Bedeutung, wo eine sanfte und exakt kontrollierte Bewegung erforderlich ist. In komplexen Maschinenkonfigurationen hilft es, den Luftverbrauch zu optimieren und unerwünschte Rückschläge oder Schwingungen zu vermeiden, die die Lebensdauer von Komponenten beeinträchtigen könnten.
Ein weiteres wichtiges Einsatzgebiet ist die Steuerung von Luftstromen in Mehrfachzylindersystemen. Hier kann das Ventil dazu beitragen, dass Zylinder synchron arbeiten oder eine definierte Zeitverzögerung bei ihrer Bewegung aufweisen. Auch in der Feinmechanik oder bei der Handhabung empfindlicher Bauteile, wo eine sanfte und kontrollierte Bewegung kritisch ist, spielt dieses Ventil seine Stärken aus. Die gewinkelte Bauform ist hierbei besonders vorteilhaft, um eine saubere und übersichtliche Verlegung der pneumatischen Leitungen zu realisieren.
FAQ – Häufig gestellte Fragen zu AS1201F-M3-04 – Drosselrückschlagventil, gewinkelt, M3 4 mm
Was ist die Hauptfunktion eines Drosselrückschlagventils?
Die Hauptfunktion eines Drosselrückschlagventils ist die bidirektionale Strömungsregelung. Es ermöglicht die Einstellung des Volumenstroms in einer Richtung (Drosselfunktion) und blockiert gleichzeitig den Rückfluss in der entgegengesetzten Richtung (Rückschlagfunktion).
Für welche Schlauchdurchmesser ist das AS1201F-M3-04 geeignet?
Das AS1201F-M3-04 ist für die Verwendung mit Schläuchen mit einem Nenndurchmesser von 4 mm konzipiert.
Welche Vorteile bietet die gewinkelte Bauform dieses Ventils?
Die gewinkelte Bauform erleichtert die Installation in beengten Räumen und ermöglicht eine platzsparende und effiziente Schlauchführung, was zu einer aufgeräumteren und funktionaleren Installation beiträgt.
Wie wird der Volumenstrom mit diesem Ventil eingestellt?
Der Volumenstrom wird in der Regel über einen Einstellmechanismus wie eine Madenschraube oder Ringschnecke am Ventil feinjustiert, wodurch der Querschnitt für den Durchfluss verändert wird.
Welche Materialien werden typischerweise für die Herstellung dieses Ventils verwendet?
Typische Materialien für das Gehäuse sind hochfeste Kunststoffe oder Aluminiumlegierungen. Die inneren Dichtelemente bestehen meist aus elastischen Polymeren wie NBR oder FKM, um eine gute Medienbeständigkeit und Dichtigkeit zu gewährleisten.
Ist das Ventil für hohe Drücke geeignet?
Die Eignung für hohe Drücke hängt von der spezifischen Ausführung des Ventils ab. Die hier angegebene typische Betriebsdruckgrenze von 0-10 bar ist für viele Standardanwendungen ausreichend, jedoch sollten für extremere Bedingungen die spezifischen technischen Daten des Herstellers konsultiert werden.
Wie beeinflusst das Ventil die Systemeffizienz?
Durch die präzise Steuerung von Bewegungsgeschwindigkeiten und die Verhinderung von Rückströmen trägt das Ventil zur Reduzierung des Energieverbrauchs (Druckluft) und zur Erhöhung der Lebensdauer von Komponenten bei, was die Gesamtsystemeffizienz steigert.
