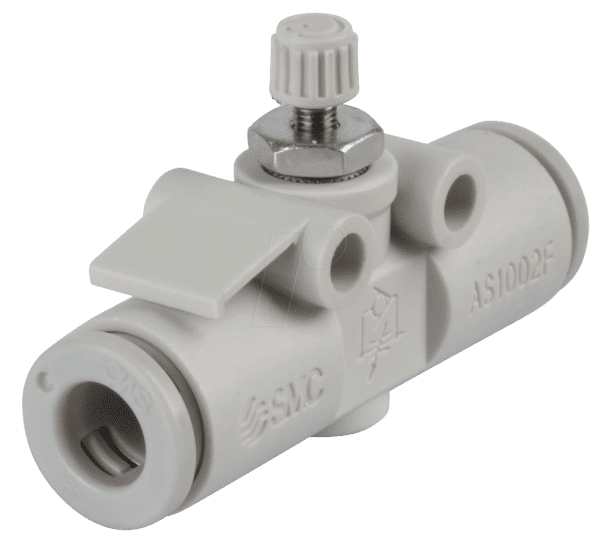

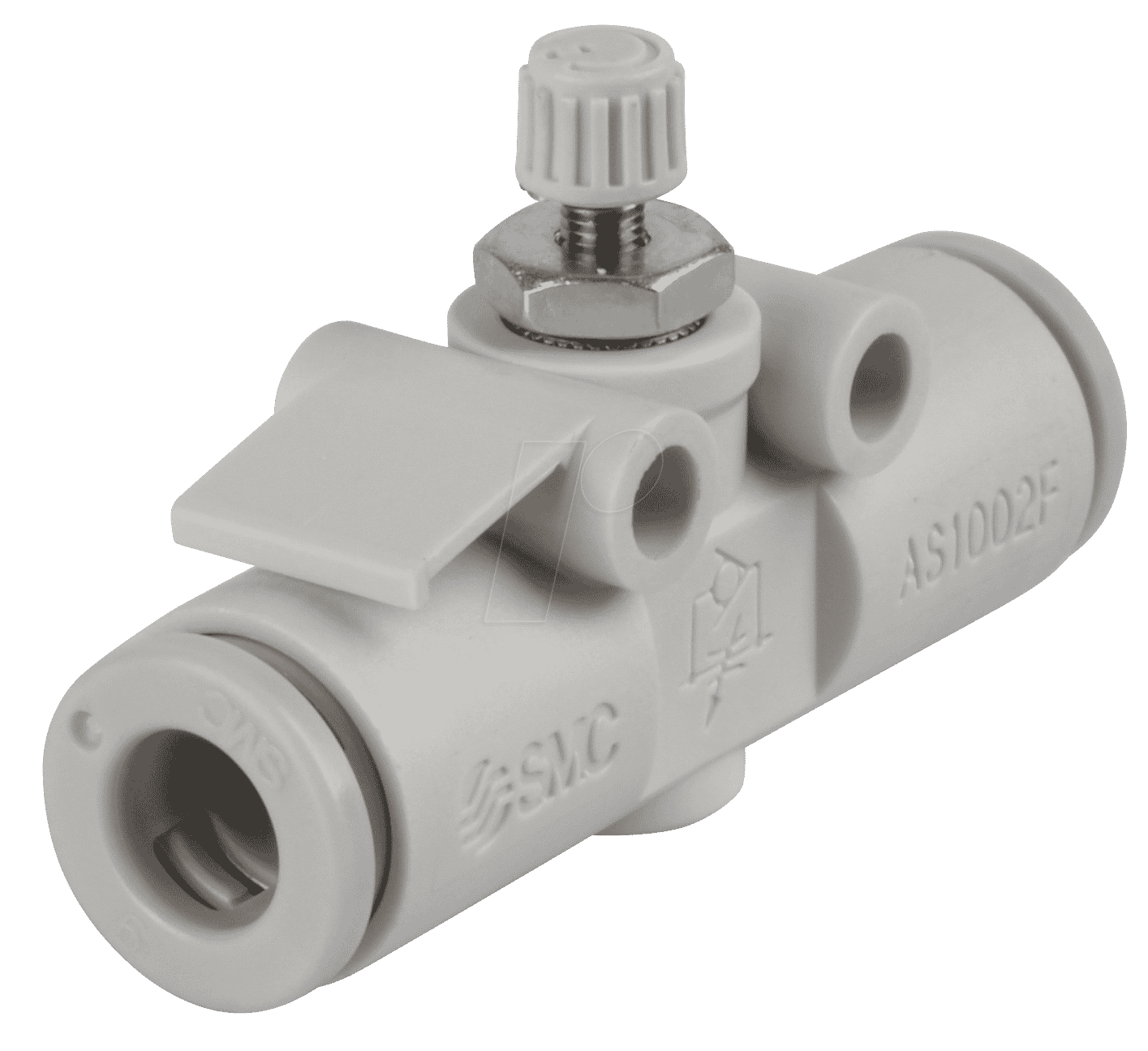

Präzise Strömungsregelung für anspruchsvolle pneumatische Anwendungen: Das AS1002F-06 Drosselrückschlagventil
Das AS1002F-06 Drosselrückschlagventil in gerader Ausführung mit einem 6 mm Anschluss ist die optimale Lösung für alle, die eine präzise und zuverlässige Steuerung von Druckluftströmen in ihren pneumatischen Systemen benötigen. Dieses Ventil wurde entwickelt, um exakte Geschwindigkeitsprofile von Zylindern zu ermöglichen und unerwünschte Druckschwankungen zu eliminieren, was es zu einem unverzichtbaren Bauteil für Automatisierungsaufgaben, Werkzeugmaschinen und präzise Montagesysteme macht.
Überlegene Leistung und Langlebigkeit
Im Vergleich zu herkömmlichen Drosselventilen bietet das AS1002F-06 entscheidende Vorteile. Seine Konstruktion kombiniert die Funktion eines Rückschlagventils mit der eines einstellbaren Drosselventils in einem kompakten Gehäuse. Dies reduziert die Anzahl der benötigten Komponenten, vereinfacht die Installation und minimiert potenzielle Leckagestellen. Die fein abgestufte Drosselstellung ermöglicht eine exakte Feinabstimmung der Strömungsgeschwindigkeit, was zu einem geschmeidigeren Betrieb und einer erhöhten Präzision Ihrer pneumatischen Aktuatoren führt. Die robuste Bauweise aus hochwertigen Materialien gewährleistet eine lange Lebensdauer und Zuverlässigkeit, selbst unter anspruchsvollen industriellen Bedingungen.
Konstruktionsmerkmale und Funktionsweise
Das AS1002F-06 ist ein geradlinig ausgeführtes Drosselrückschlagventil, konzipiert für den direkten Einbau in pneumatische Leitungen mit einem 6 mm Innendurchmesser. Die primäre Funktion besteht darin, den Luftstrom in eine Richtung frei passieren zu lassen (Rückschlagfunktion) und in der entgegengesetzten Richtung stufenlos zu regulieren (Drosselfunktion). Diese duale Funktionalität wird durch eine präzise gefertigte Drosselspindel erreicht, deren Position die Querschnittsfläche für den Luftstrom moduliert. Die Einstellschraube ermöglicht eine Millimeter-genaue Anpassung des Strömungswiderstands, was eine exakte Steuerung der Geschwindigkeit von pneumatischen Zylindern ermöglicht.
Vorteile des AS1002F-06 Drosselrückschlagventils
- Präzise Geschwindigkeitskontrolle: Ermöglicht die genaue Einstellung der Senk- oder Hubgeschwindigkeit von Pneumatikzylindern durch stufenlose Drosselung in einer Richtung.
- Zuverlässiger Rückschlag: Stellt den freien Durchfluss in der entgegengesetzten Richtung sicher, um schnelle und ungehinderte Bewegungen zu ermöglichen.
- Kompaktes Design: Integriert die Funktionen eines Drosselventils und eines Rückschlagventils in einem Bauteil, reduziert Montageaufwand und Platzbedarf.
- Robuste Konstruktion: Hergestellt aus korrosionsbeständigen Materialien für eine hohe mechanische Festigkeit und lange Lebensdauer.
- Einfache Installation: Gerader Anschluss ermöglicht unkomplizierten Einbau in bestehende pneumatische Systeme.
- Vermeidung von Überdruck: Hilft, unerwünschte Druckstöße durch kontrollierte Entlüftung oder Befüllung zu vermeiden.
- Verschleißfeste Materialien: Gewährleistet eine konstante Drosselleistung über die gesamte Lebensdauer des Ventils.
Technische Spezifikationen und Materialeigenschaften
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | AS1002F-06 |
| Ventiltyp | Drosselrückschlagventil, gerade |
| Anschlussdurchmesser | 6 mm (Innendurchmesser der Schlauchverbindung) |
| Betriebsdruck (maximal) | 10 bar (empfohlen für optimale Leistung und Langlebigkeit) |
| Betriebstemperatur | -10°C bis +60°C |
| Drosselungsmechanismus | Einstellbare Spindel mit Feingewinde für präzise Einstellung |
| Rückschlagfunktion | Integrierter Rückschlagmechanismus mit niedrigem Ansprechdruck |
| Gehäusematerial | Hochwertiges Messing, vernickelt für verbesserte Korrosionsbeständigkeit und Haltbarkeit. Dieses Material bietet eine ausgezeichnete Balance zwischen mechanischer Festigkeit und chemischer Inertheit gegenüber Standard-Druckluftmedien. |
| Dichtmaterialien | NBR (Nitrilkautschuk) für die Drosselspindel und Ventilsitz. Dieses Material gewährleistet eine effektive Abdichtung und ist resistent gegen die meisten Öle und Schmiermittel, die in Druckluftsystemen vorkommen können. Es bietet zudem eine gute Flexibilität über den angegebenen Temperaturbereich. |
| Einsatzgebiet | Steuerung von pneumatischen Zylindern, Druckluftsysteme in der Automatisierungstechnik, Werkzeugmaschinen, Verpackungsmaschinen, Robotik und andere industrielle Anwendungen, bei denen präzise Bewegungsabläufe erforderlich sind. |
| Einbaulage | Flexibel, bevorzugt jedoch so, dass die Drosselspindel zur Feineinstellung gut zugänglich ist. |
Optimierung Ihrer pneumatischen Prozesse
Die präzise Steuerung der Bewegungsgeschwindigkeit von Pneumatikzylindern ist oft der Schlüssel zur Effizienz und Genauigkeit in industriellen Prozessen. Ob es darum geht, das sanfte Absenken einer Last zu gewährleisten, das präzise Positionieren von Werkstücken zu realisieren oder unerwünschtes Flattern von Zylindern zu vermeiden – das AS1002F-06 Drosselrückschlagventil spielt hierbei eine zentrale Rolle. Die Möglichkeit, den Durchfluss der Druckluft stufenlos zu regulieren, erlaubt es Ihnen, dynamische Bewegungsabläufe exakt auf Ihre spezifischen Anforderungen abzustimmen. Dies führt nicht nur zu einer Verbesserung der Produktqualität und Prozessstabilität, sondern kann auch den Verschleiß mechanischer Komponenten reduzieren.
Anwendungsbereiche im Detail
In der Automatisierungstechnik sind es oft die feinen Details, die den Unterschied ausmachen. Das AS1002F-06 eignet sich hervorragend für:
- Zylindergeschwindigkeitseinstellung: Kontrollierte Senk- oder Hubgeschwindigkeiten für Pneumatikzylinder, z.B. in Greifersystemen, Positionierschlitten oder bei der Handhabung empfindlicher Bauteile.
- Dämpfung von Schwingungen: Durch die gezielte Drosselung kann das Ventil zur Dämpfung von Vibrationen in pneumatischen Systemen beitragen.
- Druckhaltefunktionen: In Kombination mit anderen Komponenten kann es zur Stabilisierung von Drücken in bestimmten Systemabschnitten beitragen.
- Feinjustierung von pneumatischen Bewegungen: Ermöglicht die Anpassung von Bewegungsabläufen an sich ändernde Lastbedingungen oder Prozessanforderungen.
- Prozessoptimierung in der Fertigung: Verbessert die Effizienz und Wiederholgenauigkeit von Produktionsschritten, die pneumatische Aktoren involvieren.
Häufig gestellte Fragen (FAQ) zu AS1002F-06 – Drosselrückschlagventil, gerade, 6 mm
Was ist der Hauptzweck eines Drosselrückschlagventils wie dem AS1002F-06?
Der Hauptzweck eines Drosselrückschlagventils ist die Steuerung der Geschwindigkeit von pneumatischen Aktoren. Es lässt Luft in einer Richtung frei passieren (Rückschlagfunktion) und reguliert den Luftstrom in der entgegengesetzten Richtung stufenlos (Drosselfunktion), was eine präzise Einstellung der Bewegungsgeschwindigkeit von Zylindern ermöglicht.
Für welche Schlauchdurchmesser ist das AS1002F-06 geeignet?
Das AS1002F-06 ist speziell für die Verwendung mit pneumatischen Schläuchen mit einem Innendurchmesser von 6 mm konzipiert. Der Anschluss ist auf diese Schlauchgröße optimiert.
Wie wird die Drosselstellung am AS1002F-06 eingestellt?
Die Drosselung wird über eine feingewindige Einstellschraube am Ventilkörper vorgenommen. Durch Drehen dieser Schraube wird der Durchflussquerschnitt für die Luft in der Drosselrichtung verändert, was die Geschwindigkeit des pneumatischen Systems beeinflusst.
Welche Materialien werden für das AS1002F-06 verwendet und warum sind sie wichtig?
Das Gehäuse besteht aus vernickeltem Messing, was Korrosionsbeständigkeit und Robustheit gewährleistet. Die Dichtungen sind aus NBR (Nitrilkautschuk), einem Material, das beständig gegen Öle und Schmierstoffe ist und eine zuverlässige Abdichtung über einen breiten Temperaturbereich sicherstellt. Diese Materialauswahl garantiert Langlebigkeit und Zuverlässigkeit im industriellen Einsatz.
Kann das AS1002F-06 in beiden Richtungen drosseln?
Nein, das AS1002F-06 ist ein Drosselrückschlagventil. Es drosselt den Luftstrom nur in einer definierten Richtung (typischerweise die Entlüftungsrichtung eines Zylinders), während es in der anderen Richtung einen freien Durchfluss als Rückschlagventil ermöglicht.
Welchen maximalen Betriebsdruck unterstützt das Ventil?
Das Ventil ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Dies ist ein gängiger Standard für viele industrielle Druckluftsysteme und gewährleistet einen sicheren und effizienten Betrieb.
Ist das AS1002F-06 auch für Anwendungen mit ölhaltiger Druckluft geeignet?
Ja, die NBR-Dichtungen sind resistent gegen die meisten im Druckluftkreislauf vorkommenden Öle und Schmierstoffe, was das Ventil für Anwendungen mit ölhaltiger Druckluft gut geeignet macht.
