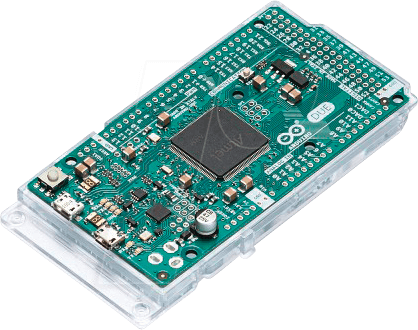

ARD DUE WOH – Ihr leistungsstarker Einstieg in die komplexe Mikrocontroller-Welt
Für Entwickler, Maker und Ingenieure, die anspruchsvolle Projekte realisieren und dabei auf höchste Performance und Flexibilität setzen, bietet das ARD DUE WOH – Arduino Due, AT91SAM3X8E, microUSB, ohne Steckverbinder die ideale Plattform. Dieses Board adressiert die Notwendigkeit eines leistungsfähigen Prozessors und einer reichhaltigen Peripherie für datenintensive Anwendungen, die über die Kapazitäten klassischer Arduino-Boards hinausgehen, und ist perfekt geeignet für professionelle Prototypen und anspruchsvolle Embedded-Systeme.
Warum ARD DUE WOH die überlegene Wahl ist
Das ARD DUE WOH setzt sich von Standardlösungen durch seine herausragende Verarbeitungsleistung, die umfangreiche I/O-Ausstattung und die fortgeschrittenen Kommunikationsschnittstellen ab. Während viele Mikrocontroller-Boards an ihre Grenzen stoßen, wenn es um gleichzeitige Signalverarbeitung, komplexe Algorithmen oder die Anbindung mehrerer Sensoren und Aktoren geht, liefert das ARD DUE WOH die notwendige Performance. Die Fokussierung auf ein lüfterloses, robustes Design und die Möglichkeit zur direkten Anbindung von Komponenten ohne zusätzliche Steckverbinder vereinfachen den Aufbau und erhöhen die Zuverlässigkeit komplexer Systeme, was es zu einer bevorzugten Wahl für Profis macht, die keine Kompromisse bei Leistung und Stabilität eingehen wollen.
Leistung und Architektur des AT91SAM3X8E
Das Herzstück des ARD DUE WOH bildet der leistungsstarke AT91SAM3X8E Mikrocontroller von Microchip. Dieser 32-Bit ARM Cortex-M3 Prozessor mit einer Taktfrequenz von 84 MHz ermöglicht die Verarbeitung komplexer Algorithmen und gleichzeitige Steuerung mehrerer Peripheriegeräte mit bemerkenswerter Effizienz. Die fortschrittliche ARM-Architektur bietet eine hohe Rechenleistung bei gleichzeitig geringem Energieverbrauch, was für embedded Anwendungen unerlässlich ist.
- Hohe Taktfrequenz: 84 MHz für schnelle Datenverarbeitung und reaktionsschnelle Steuerungsaufgaben.
- 32-Bit ARM Cortex-M3 Architektur: Bietet eine effiziente Befehlsausführung und Zugriff auf erweiterte Register und Instruktionen.
- Low Power Modes: Ermöglicht energiesparenden Betrieb, ideal für batteriebetriebene Anwendungen.
- Umfassende Interrupt-Controller: Gewährleistet eine schnelle Reaktion auf externe Ereignisse und interne Prozesse.
Umfassende I/O-Vielfalt für maximale Konnektivität
Das ARD DUE WOH zeichnet sich durch eine außergewöhnliche Bandbreite an Ein- und Ausgängen aus, die für anspruchsvolle Projekte unerlässlich sind. Mit einer signifikant größeren Anzahl an digitalen und analogen Pins im Vergleich zu herkömmlichen Arduino-Boards ermöglicht es die gleichzeitige Anbindung einer Vielzahl von Sensoren, Aktoren und externen Geräten.
- 54 digitale I/O-Pins: Bieten flexible Möglichkeiten für digitale Ein- und Ausgänge, einschließlich PWM-Fähigkeit auf vielen Pins.
- 12 analoge Eingänge: Mit einer Auflösung von 12 Bit können analoge Signale präzise erfasst und verarbeitet werden.
- 2 analoge Ausgänge (DAC): Ermöglichen die Ausgabe von analogen Signalen für die Steuerung von z.B. Servomotoren oder Audioausgaben.
- 4 serielle Schnittstellen (UART): Unterstützen die gleichzeitige Kommunikation mit mehreren Geräten über serielle Protokolle.
- 2 I²C-Schnittstellen: Ermöglichen die einfache Anbindung von I²C-kompatiblen Sensoren und Modulen.
- 2 SPI-Schnittstellen: Bieten schnelle serielle Kommunikation für Hochleistungsanwendungen.
- CAN-Bus Controller: Integriert für professionelle Automobil- und Industrieanwendungen.
Fortschrittliche Kommunikationsmöglichkeiten
Die integrierten Kommunikationsschnittstellen des ARD DUE WOH eröffnen neue Dimensionen für die Vernetzung und Datenübertragung. Die Unterstützung für USB in Host- und Device-Modus sowie der integrierte CAN-Bus Controller machen es zu einer idealen Wahl für komplexe Steuerungs- und Kommunikationsaufgaben.
- microUSB-Anschluss: Dient sowohl der Programmierung und Stromversorgung als auch der USB-Kommunikation.
- USB Host-Modus: Ermöglicht die direkte Anbindung von USB-Geräten wie Tastaturen, Mäusen oder USB-Sticks.
- CAN-Bus Controller: Eine robuste und zuverlässige Kommunikationsschnittstelle, die in vielen industriellen und automobilen Anwendungen eingesetzt wird.
- Ethernet-Controller (optional über Erweiterungsboards): Für netzwerkbasierte Anwendungen.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Mikrocontroller | AT91SAM3X8E (32-Bit ARM Cortex-M3 CPU) |
| Taktfrequenz | 84 MHz |
| Betriebsspannung | 3.3V |
| Digitale I/O-Pins | 54 |
| Analoge Eingänge | 12 (12-Bit Auflösung) |
| Analoge Ausgänge (DAC) | 2 (12-Bit Auflösung) |
| Serielle Schnittstellen (UART) | 4 |
| I²C-Schnittstellen | 2 |
| SPI-Schnittstellen | 2 |
| CAN-Bus Controller | 1 |
| USB-Anschluss | microUSB (Device & Host) |
| Programmierschnittstelle | Via microUSB (erfordert kein separates Programmiergerät) |
| Arbeitsspeicher (SRAM) | 96 KB |
| Flash-Speicher | 512 KB |
| Abmessungen (ca.) | Boardgröße standardisiert für kompatible Gehäuse |
Anwendungsgebiete und Potenzial
Das ARD DUE WOH eröffnet ein breites Spektrum an Anwendungsmöglichkeiten für ambitionierte Projekte. Seine Leistungsfähigkeit und die umfangreiche Schnittstellenausstattung prädestinieren es für:
- Industrielle Automatisierung: Steuerung komplexer Maschinen, Datenerfassung und Prozessüberwachung.
- Robotik: Fortgeschrittene Bewegungssteuerung, Sensorfusion und KI-gestützte Navigation.
- Forschung und Entwicklung: Prototypen für High-Performance-Embedded-Systeme und wissenschaftliche Messgeräte.
- Datenlogging und Analyse: Erfassung und Verarbeitung großer Datenmengen von mehreren Sensoren gleichzeitig.
- Audio- und Videoverarbeitung: Echtzeit-Signalverarbeitung für kreative und professionelle Anwendungen.
- Komplexe Mensch-Maschine-Schnittstellen: Interaktive Displays und Steuerpanels.
- IoT-Gateways: Vernetzung mehrerer Geräte und Datenaggregation.
Vorteile des „ohne Steckverbinder“-Designs
Die Ausführung „ohne Steckverbinder“ beim ARD DUE WOH ist ein bewusster Designansatz, der spezifische Vorteile für den professionellen Einsatz bietet. Diese Konfiguration richtet sich an Anwender, die eine maximale Flexibilität bei der Montage und eine robuste, direkte Integration in kundenspezifische Schaltungen und Gehäuse wünschen.
- Platzersparnis: Ohne die Notwendigkeit für separate Steckverbinder können Gehäuse und Systeme kompakter gestaltet werden.
- Reduzierte Kontaktprobleme: Direktverbindungen minimieren potenzielle Kontaktwiderstände oder Wackelkontakte, die bei beweglichen Steckverbindungen auftreten können.
- Robuste Verbindung: Lötverbindungen oder durchkontaktiere Pins (headerless design) können eine stabilere und dauerhaftere elektrische Verbindung gewährleisten.
- Individuelle Konfiguration: Ermöglicht die freie Wahl der Anschlussmethode und -positionierung, angepasst an die spezifischen Projektanforderungen.
- Kosteneffizienz bei Massenfertigung: In bestimmten industriellen Szenarien kann der Verzicht auf standardisierte Steckverbinder die Stückkosten senken.
- Einfachere Integration in Leiterplattenlayouts: Das Design ist ideal für die direkte Montage auf einer Hauptplatine oder in kundenspezifischen PCBs.
Die IDE und Software-Unterstützung
Obwohl das ARD DUE WOH über eine deutlich höhere Leistungsfähigkeit verfügt, bleibt die Kompatibilität mit der vertrauten Arduino IDE erhalten. Dies ermöglicht Entwicklern, die bereits mit dem Arduino-Ökosystem vertraut sind, einen schnellen Einstieg. Für fortgeschrittene Anwendungen und zur optimalen Nutzung des AT91SAM3X8E stehen auch die Atmel Studio IDE (jetzt Microchip Studio) und weitere Entwicklungsumgebungen zur Verfügung, die eine tiefere Kontrolle über die Hardware ermöglichen.
- Arduino IDE Kompatibilität: Ermöglicht die Nutzung einer breiten Palette von Bibliotheken und Sketchen.
- Microchip Studio (ehemals Atmel Studio): Bietet fortgeschrittene Debugging-Tools und Zugriff auf Low-Level-Funktionen.
- Umfangreiche Dokumentation: Datenblätter, Application Notes und Community-Ressourcen für den AT91SAM3X8E.
- C/C++ Programmierung: Standard-Programmiersprachen für die Entwicklung auf ARM Cortex-M Mikrocontrollern.
Häufig gestellte Fragen zu ARD DUE WOH – Arduino Due, AT91SAM3X8E, microUSB, ohne Steckverbinder
Was bedeutet „ohne Steckverbinder“ genau?
Die Bezeichnung „ohne Steckverbinder“ bedeutet, dass auf dem Board keine traditionellen Header-Pins angelötet sind. Stattdessen verfügt es über Lötpads oder durchkontaktierte Bohrungen, die eine direkte Verdrahtung oder Lötverbindung zu externen Komponenten, Kabeln oder kundenspezifischen Leiterplatten ermöglichen. Dies erfordert eine präzisere Montage, bietet aber auch mehr Flexibilität und Robustheit für stationäre oder integrierte Anwendungen.
Ist das ARD DUE WOH für Anfänger geeignet?
Aufgrund seiner fortgeschrittenen Hardware und des Umfangs der möglichen Projekte ist das ARD DUE WOH primär für erfahrene Maker, Studenten im fortgeschrittenen Studium und professionelle Entwickler konzipiert. Während die Arduino IDE die Einstiegshürde senkt, erfordern die volle Nutzung der Leistungsfähigkeit und die spezifischen Anschlussmöglichkeiten ein gewisses technisches Verständnis.
Welche Spannungen kann das ARD DUE WOH verarbeiten?
Das ARD DUE WOH arbeitet intern mit 3.3V. Die digitalen I/O-Pins sind in der Regel auch für 3.3V ausgelegt. Das Anschließen von Geräten, die mit 5V arbeiten, erfordert in der Regel einen Pegelwandler, um eine Beschädigung des Boards zu vermeiden.
Wie wird das ARD DUE WOH programmiert?
Die Programmierung erfolgt typischerweise über den microUSB-Anschluss. Das Board wird an einen Computer angeschlossen, und die Software kann über die Arduino IDE oder fortgeschrittenere Entwicklungsumgebungen wie Microchip Studio hochgeladen werden. Es ist kein zusätzlicher Hardware-Programmierer erforderlich.
Kann ich das ARD DUE WOH direkt mit einem Raspberry Pi verbinden?
Ja, das ARD DUE WOH kann über seine seriellen Schnittstellen (UART), I²C oder SPI mit einem Raspberry Pi verbunden werden. Dabei ist die Spannungspegelanpassung (3.3V des Due vs. 3.3V/5V des Pi) zu beachten, um eine kompatible Kommunikation zu gewährleisten.
Welche Art von Stromversorgung wird empfohlen?
Das Board kann über den microUSB-Anschluss mit Strom versorgt werden. Eine stabile Stromquelle mit ausreichender Stromstärke (mindestens 500mA, besser 1A oder mehr, je nach angeschlossenen Peripheriegeräten) ist empfehlenswert. Es ist auch möglich, das Board über die VIN-Pins mit einer externen Stromquelle zu versorgen, wobei die Spannungseingangsbereiche des Spannungsreglers beachtet werden müssen.
Wie unterscheidet sich das ARD DUE WOH von einem Arduino Uno?
Das ARD DUE WOH ist deutlich leistungsfähiger als ein Arduino Uno. Es verwendet einen 32-Bit ARM Cortex-M3 Prozessor (84 MHz) im Vergleich zum 8-Bit AVR Prozessor (16 MHz) des Uno. Zudem bietet das Due eine wesentlich höhere Anzahl an I/O-Pins, mehr Arbeitsspeicher, zusätzliche Peripherie wie den CAN-Bus Controller und analoge Ausgänge, was es für komplexere und datenintensivere Anwendungen geeignet macht.
