AO D409 – MOSFET, P-Kanal, -60 V, -26 A, Rds(on) 0,032 Ohm, DPAK: Präzisions-Schaltleistung für anspruchsvolle Schaltungen
Benötigen Sie eine zuverlässige und hochleistungsfähige Lösung für Ihre anspruchsvollen Schaltungsdesigns, insbesondere dort, wo negative Spannungen sicher geschaltet werden müssen? Der AO D409 – MOSFET, P-Kanal, mit seinen beeindruckenden Spezifikationen von -60 V Sperrspannung, -26 A Dauerstrom und einem extrem niedrigen Rds(on) von nur 0,032 Ohm im kompakten DPAK-Gehäuse, ist die ideale Wahl für Ingenieure und Entwickler, die maximale Effizienz und Robustheit suchen. Dieses Bauteil minimiert Leistungsverluste und sorgt für eine präzise Steuerung in einer Vielzahl von industriellen und kommerziellen Anwendungen.
Die überlegene Wahl: Warum der AO D409 – MOSFET Ihre erste Wahl sein sollte
Der AO D409 – MOSFET setzt neue Maßstäbe in Bezug auf Effizienz und Leistungsdichte. Im Gegensatz zu herkömmlichen P-Kanal-MOSFETs, die oft Kompromisse bei Rds(on) oder maximaler Sperrspannung eingehen, bietet der AO D409 eine außergewöhnliche Kombination aus beidem. Der extrem niedrige Einschaltwiderstand (Rds(on)) von nur 0,032 Ohm minimiert die Joule-Erwärmung und ermöglicht damit einen Betrieb bei höheren Stromstärken oder eine effizientere Wärmeabfuhr, was die Lebensdauer und Zuverlässigkeit Ihrer Schaltung maßgeblich erhöht. Die hohe Sperrspannung von -60 V bietet zudem einen großzügigen Spielraum für anspruchsvolle Anwendungen, bei denen Spannungsspitzen auftreten können.
Hochentwickelte Technologie für maximale Leistung
Der Kern des AO D409 – MOSFET liegt in seiner fortschrittlichen Silizium-Prozesstechnologie. Diese Technologie ermöglicht die Realisierung eines P-Kanal-MOSFETs mit außergewöhnlich geringem Rds(on) bei gleichzeitig hoher Spannungsfestigkeit. Dies wird durch eine optimierte Zellstruktur und eine präzise Dotierung erreicht, die den Ladungsträgern einen ungehinderten Fluss ermöglicht. Die Kombination aus niedriger Schwellenspannung (Vgs(th)) und dem geringen Rds(on) sorgt für eine effiziente Ansteuerung und minimale Verluste, selbst bei hohen Schaltfrequenzen.
Unübertroffene Effizienz und Zuverlässigkeit im Detail
- Extrem geringer Rds(on): Mit nur 0,032 Ohm minimiert der AO D409 Leistungsverluste und reduziert die Wärmeentwicklung erheblich, was zu einer höheren Gesamteffizienz und Langlebigkeit Ihrer Schaltung führt.
- Hohe Stromtragfähigkeit: Die Fähigkeit, kontinuierlich -26 A zu schalten, eröffnet breite Anwendungsfelder, von Stromversorgungen bis hin zu Motorsteuerungen.
- Robuste Spannungsfestigkeit: Eine maximale Sperrspannung von -60 V bietet ausreichend Reserven für Anwendungen, die hohe Spannungen involvieren oder anfällig für Spannungsspitzen sind.

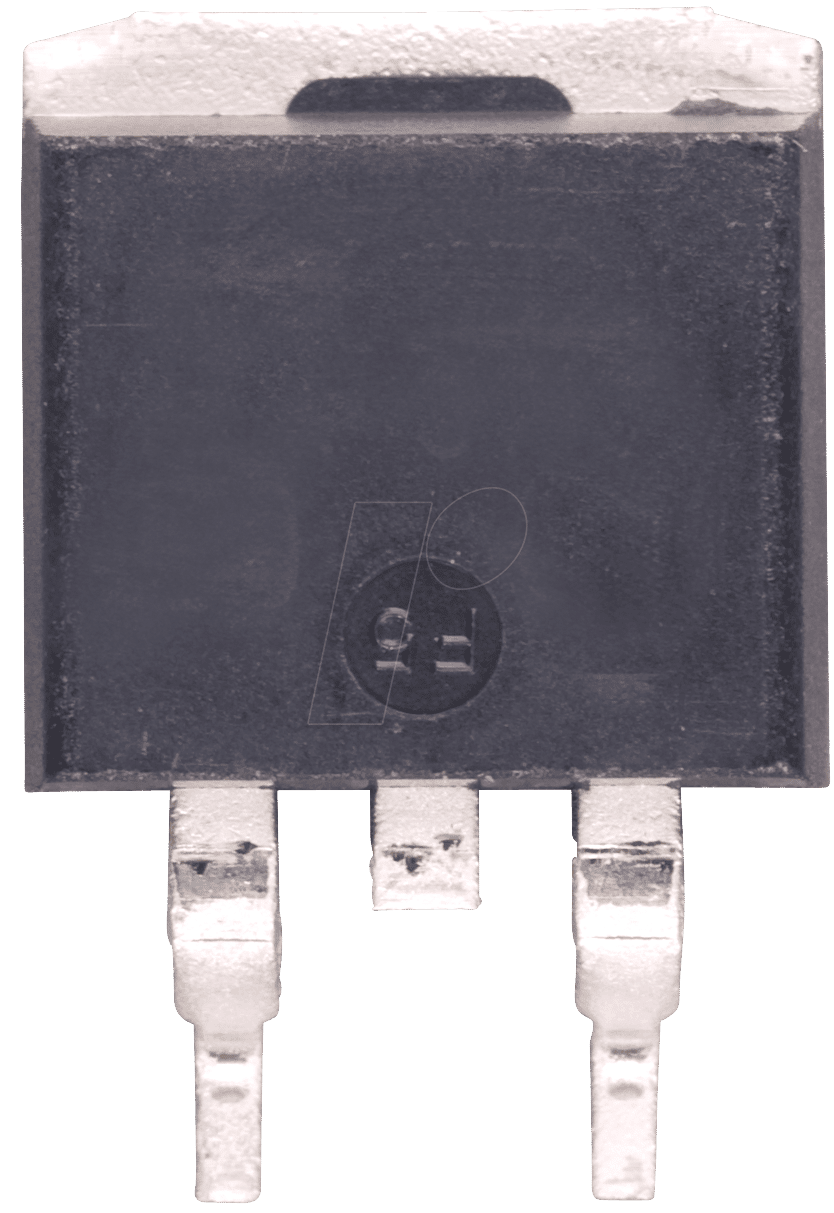

- Optimierte thermische Eigenschaften: Das DPAK-Gehäuse (auch bekannt als TO-263) ist für seine exzellente Wärmeableitung bekannt und unterstützt den AO D409 dabei, auch unter Last kühle Temperaturen zu halten.
- Schnelle Schaltzeiten: Die interne Kapazität wurde optimiert, um schnelle Schaltübergänge zu ermöglichen, was für hocheffiziente Schaltregler und PWM-Anwendungen entscheidend ist.
- Konsequente P-Kanal-Charakteristik: Ideal für Anwendungen, bei denen eine positive Gate-Spannung zur Abschaltung und eine negative Gate-Spannung zur Einschaltung erforderlich ist, was oft in Hochseiten-Schaltern (High-Side Switches) eingesetzt wird.
Anwendungsbereiche: Wo der AO D409 – MOSFET glänzt
Der AO D409 – MOSFET ist aufgrund seiner herausragenden Eigenschaften ein vielseitig einsetzbares Bauteil. Seine Fähigkeit, hohe Ströme bei niedrigen Verlusten zu schalten, macht ihn prädestiniert für den Einsatz in:
- Leistungselektronik: Als effizienter Schalter in Schaltnetzteilen (SMPS), DC/DC-Wandlern und Inverter-Schaltungen, wo Energieverluste minimiert werden müssen.
- Motorsteuerungen: Zur Ansteuerung von DC-Motoren, insbesondere in Anwendungen, die eine präzise Drehzahlregelung oder Umkehrfunktion erfordern.
- Batteriemanagementsysteme (BMS): Zum sicheren Schalten von Batteriezellen oder ganzen Batteriepacks, wo eine hohe Effizienz und Zuverlässigkeit unerlässlich sind.
- Lastschalter (High-Side Switching): Zur Steuerung von Lasten, die an die positive Versorgungsschiene angeschlossen sind, wobei der MOSFET als Tiefsetzsteller fungiert.
- Schutzschaltungen: Zum Überstromschutz oder Verpolungsschutz von elektronischen Geräten.
- Industrielle Automatisierung: In Steuerungsmodulen und Energieverteilungssystemen, wo Robustheit und Effizienz gefordert sind.
- LED-Treiber: Für dimmbare und hocheffiziente LED-Beleuchtungslösungen.
Produkteigenschaften im Überblick
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Typ | P-Kanal Power MOSFET |
| Hersteller-Teilenummer | AO D409 |
| Maximale Drain-Source-Spannung (Vds) | -60 V |
| Kontinuierlicher Drain-Strom (Id) | -26 A (bei Tc=25°C) |
| Rds(on) (max.) | 0,032 Ohm (bei Vgs = -10 V, Id = -26 A) |
| Gehäusetyp | DPAK (TO-263) |
| Gate-Source-Schwellenspannung (Vgs(th)) | -2 V bis -4 V (typisch -3 V) |
| Anzahl der Kanäle | 1 |
| Transistortyp | Einkanal-MOSFET |
| Montageart | Oberflächenmontage (Surface Mount) |
| Betriebstemperatur (max.) | +150 °C |
Häufig gestellte Fragen (FAQ) zu AO D409 – MOSFET, P-Kanal, -60 V, -26 A, Rds(on) 0,032 Ohm, DPAK
Was ist der Hauptvorteil eines P-Kanal-MOSFETs gegenüber einem N-Kanal-MOSFET in bestimmten Anwendungen?
P-Kanal-MOSFETs sind besonders vorteilhaft für Hochseiten-Schalter (High-Side Switching). Bei dieser Konfiguration wird die Last zwischen der positiven Versorgungsschiene und dem Drain des MOSFETs angeschlossen. Der Source-Anschluss ist mit der positiven Versorgung verbunden. Dies ermöglicht eine einfache Ansteuerung, da eine positive Gate-Source-Spannung (relativ zur Source) den MOSFET abschaltet und eine negative Gate-Source-Spannung ihn einschaltet. Dies vereinfacht oft die Gate-Treiber-Schaltung im Vergleich zu N-Kanal-MOSFETs in Hochseiten-Konfigurationen, die einen Spannungspegel benötigen, der über der Versorgungsschiene liegt.
Wie wirkt sich der geringe Rds(on) von 0,032 Ohm auf die Effizienz aus?
Der Einschaltwiderstand (Rds(on)) bestimmt den Widerstand des MOSFETs im eingeschalteten Zustand. Ein geringer Rds(on) bedeutet einen geringeren Spannungsabfall über dem MOSFET bei einem gegebenen Strom. Nach dem Ohmschen Gesetz (P = I² R) führt dieser geringe Widerstand zu deutlich reduzierten Leistungsverlusten in Form von Wärme. Dies ist entscheidend für die Energieeffizienz, da weniger Energie als Abwärme verloren geht. Für den AO D409 bedeutet ein Rds(on) von 0,032 Ohm, dass bei einem Strom von 10 A nur (10A)² 0,032 Ohm = 3,2 Watt an Wärme erzeugt werden, während ein MOSFET mit doppelt so hohem Rds(on) bereits 6,4 Watt verlieren würde.
Kann der AO D409 für Schaltfrequenzen im Kilohertz-Bereich verwendet werden?
Ja, der AO D409 – MOSFET ist für den Einsatz in Anwendungen mit hohen Schaltfrequenzen konzipiert. Seine schnelle Schaltgeschwindigkeit, bedingt durch optimierte interne Kapazitäten und geringe Ladungen, ermöglicht effizientes Schalten im Kilohertz-Bereich und darüber hinaus. Dies ist essentiell für moderne Schaltnetzteile und andere leistungselektronische Schaltungen, die eine hohe Schaltfrequenz für kompakte Bauformen und hohe Effizienz nutzen.
Welche Kühlungsanforderungen sind für den AO D409 zu beachten?
Obwohl der AO D409 einen sehr geringen Rds(on) aufweist, was die Wärmeentwicklung reduziert, ist bei Betrieb an der oberen Grenze seines Stromratings (-26 A) oder bei kontinuierlicher Belastung dennoch eine angemessene Wärmeableitung erforderlich. Das DPAK-Gehäuse bietet gute thermische Eigenschaften durch seine Verbindung zur Leiterplatte. Für den Betrieb bei höheren Temperaturen oder Strömen empfiehlt sich die Verwendung einer ausreichend dimensionierten Kupferfläche auf der Leiterplatte als Kühlkörper (Heatsink) oder gegebenenfalls die Anbringung eines zusätzlichen Kühlkörpers. Die maximale Betriebstemperatur von +150 °C sollte stets beachtet und im Design berücksichtigt werden.
Ist dieser MOSFET für den Einsatz in Automotive-Anwendungen geeignet?
Die hier bereitgestellten Spezifikationen beziehen sich auf kommerzielle oder industrielle Anwendungen. Während die technischen Eigenschaften des AO D409 robust sind, sind Automotive-Anwendungen oft speziellen Qualifizierungs- und Testverfahren unterworfen (z.B. AEC-Q101-Standard) und erfordern oft eine höhere Toleranz gegenüber extremen Temperaturen und Vibrationen. Es ist ratsam, die detaillierten Produktspezifikationen und Qualifizierungen des Herstellers zu prüfen, um die Eignung für spezifische Automotive-Einsätze zu gewährleisten.
Wie wird der Gate-Ansteuerungspegel für den AO D409 gewählt?
Der AO D409 ist ein P-Kanal-MOSFET, der typischerweise mit einer negativen Gate-Source-Spannung (Vgs) eingeschaltet wird. Die Schwellenspannung (Vgs(th)) liegt im Bereich von -2 V bis -4 V. Für einen vollständigen Einschaltzustand (geringster Rds(on)) wird oft eine Gate-Source-Spannung von -10 V oder mehr empfohlen, wie in den Datenblättern angegeben. Die genaue Ansteuerspannung hängt von der Logik des Steuergeräts und den gewünschten Schaltgeschwindigkeiten ab. Es ist entscheidend, dass die Ansteuerspannung im zulässigen Bereich des MOSFETs liegt, um Beschädigungen zu vermeiden und eine optimale Leistung zu erzielen.
Welche Art von Last kann der AO D409 schalten?
Der AO D409 ist in erster Linie zum Schalten von ohmschen Lasten (z.B. Heizwiderstände), induktiven Lasten (z.B. Motoren, Spulen) und kapazitiven Lasten geeignet. Aufgrund seiner hohen Stromtragfähigkeit und Spannungsfestigkeit kann er eine breite Palette von Lasten steuern, solange die maximal zulässigen Werte für Spannung, Strom und Leistung nicht überschritten werden. Bei der Ansteuerung von induktiven Lasten ist die Berücksichtigung von Freilaufdioden zur Ableitung von Spannungsspitzen beim Abschalten wichtig, um den MOSFET zu schützen.
