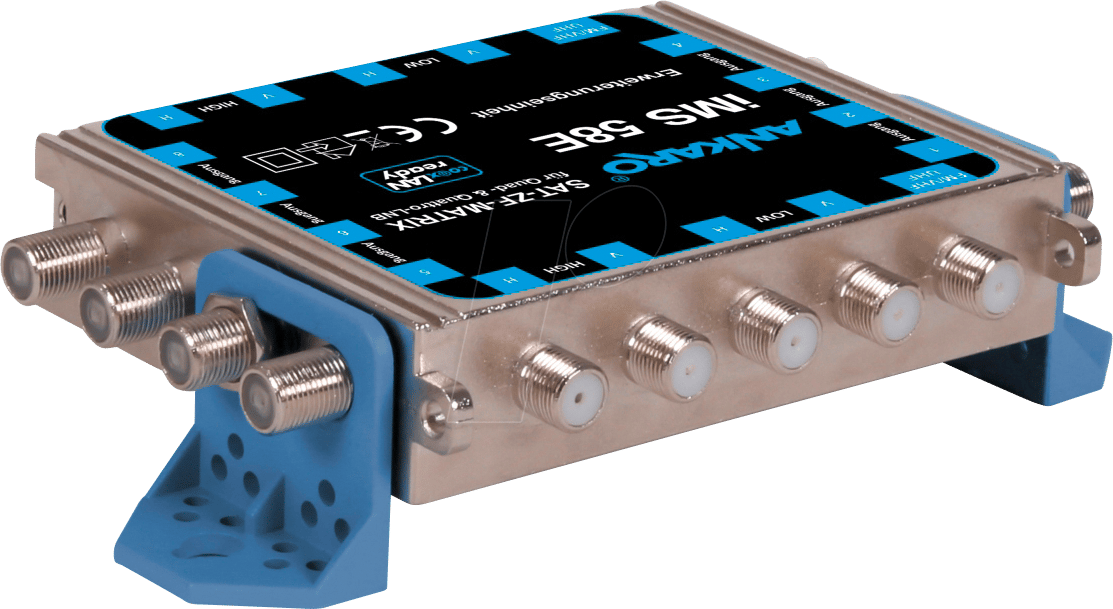

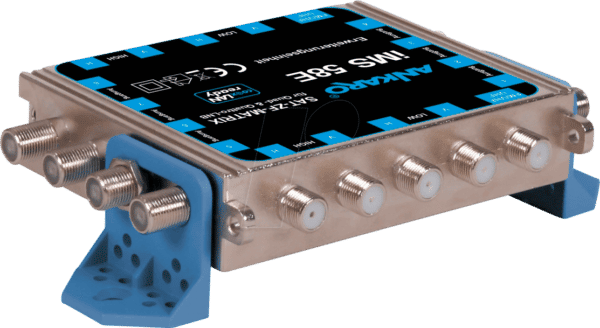

ANK IMS 58E – Multischalter 8 Receiver, Erweiterung

Das erweiterbare MultischaltersystemDas Multischalter-System besteht aus der Basiseinheit iMS 58G, mit 5 Eingängen, 8 Ausgängen und angeflanschtem Schaltnetzteil. Der terrestrische Eingang ist aktiv. Die Erweiterungseinheiten iMS 54E oder iMS 58E verfügen wiederum jeweils über 5 Eingänge und 4 bzw. 8 Ausgängen. Die Elektronik ist in einem stabilen Gussgehäuse untergebracht. Diese lassen sich auf einfachste Weise zusammenstecken und mit 2 Schrauben, an den Seiten, mechanisch arretieren. Somit lässt sich mit 1 Basiseinheit und 6 Erweiterungseinheiten bis zu 32 Teilnehmer versorgen. Das in der Basiseinheit integrierte Schaltnetzteil verfügt über eine elektronisch integrierte QUAD-LNC Funktion mit 14/18V und 22 KHz. Das Schaltnetzteil iMS NT kann sehr leicht von der Basiseinheit getrennt werden. Dies ist im Servicefall (z.B. Zerstörung des Netzteils iMS NT durch Blitzeinschlag) ein großer Vorteil. Die Multischaltereinheit muss eben nicht komplett demontiert werden. Man tauscht nur das Netzteil aus und ist fertig. Gleiches gilt natürlich auch für die Basiseinheit und die Erweiterungseinheiten. Trotz der erheblicher Reduzierung der Produktvielfalt, die sich auf nur noch 3 Geräte beschränkt, kann dennoch eine Vielzahl von Multischaltern konfiguriert werden (5/8, 5/12, 5/16, 5/20, 5/24, 5/28, 5/32). Trotz der enormen Flexibilität reduziert sich die Lagerhaltung um bis zu 75 %, auf nur 3 Bauteile. Darüber hinaus lässt sich das System auch jederzeit, auch nachträglich, erweitern und damit den Kundenwünschen anpassen. Die sehr hochwertige Elektronik erlaubt die kleine Bauform bei hervorragenden technischen Parametern. Auch Dämpfungsverluste an den Übergängen konnten durch die sehr hochwertige und aufwendige Elektronik völlig ausgeschlossen werden. Die Terrestrik dieser Serie ist aktiv. Der Rückkanal ist passiv.Erweiterungskaskade zur Erweiterung der Grundeinheit iMS 58G um weitere 8 TeilnehmerausgängeAnzahl der Eingänge: SAT/IF : 4 / Terr.: 1Receiver-/Teilnehmerausgänge: 8Terr. Verstärker 88-790 MHz: NeinSAT Verstärker 950-2150 MHz: JaRückkanal passiv 5-65MHz: jaSchaltspannung LNB / Polarität: analog 14,5 – 15,5 V-DC analog 22 KHz +/- 4 KHzFrequenzbereiche: SAT/IF: 950 -2150 MHz Terr.: 47 – 790 MHzRückkanal: 5-65MHzDämpfung Teilnehmerausgang: SAT/IF @ 950 MHz: 0 dB SAT/IF @ 2150 MHz: + 4 dB (upslope)terr. Rec./ Out 1-8: -terr. Rec./ Out 1-4: -17 dBRückkanal/returnpath Out 1-8: -Rückkanal/returnpath Out 1-4: -15 dBalle Werte sind Mittelwerte +/- 1,5 dB ToleranzDämpfung Stamm: SAT/IF 950 / 2150 MHz: – 0,5 dB / -1,0dB TERR. 88 / 790 MHz: -1,5 dB / -2dBRückkanal /returnpath: – 2 dBmax. Eingangspegel: SAT/IF: 95 dBµV TERR.: n.a.max. Ausgangspegel (EN 50083-3): SAT/IF IMA3: 99 dBµV TERR.: n.a.Rückflussdämpfung: Eingänge: > 12 dB Ausgänge: (typ. 15 dB)Entkopplung: SAT-SAT: > 30 dB SAT-TV: > 35 dBSchirmungsmaß: 88-300 MHz 85 dB 47-470 MHZ 80 dB 470-1000 MHZ 75 dB >1000MHz 55 dBmax. Stromverbrauch vom Receiver: 20 mATemp. Bereich + Nutzung: – 20 … + 60°C / trockene Innenräume
