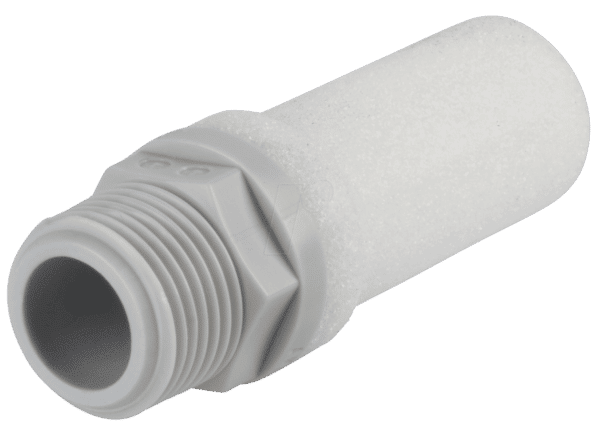

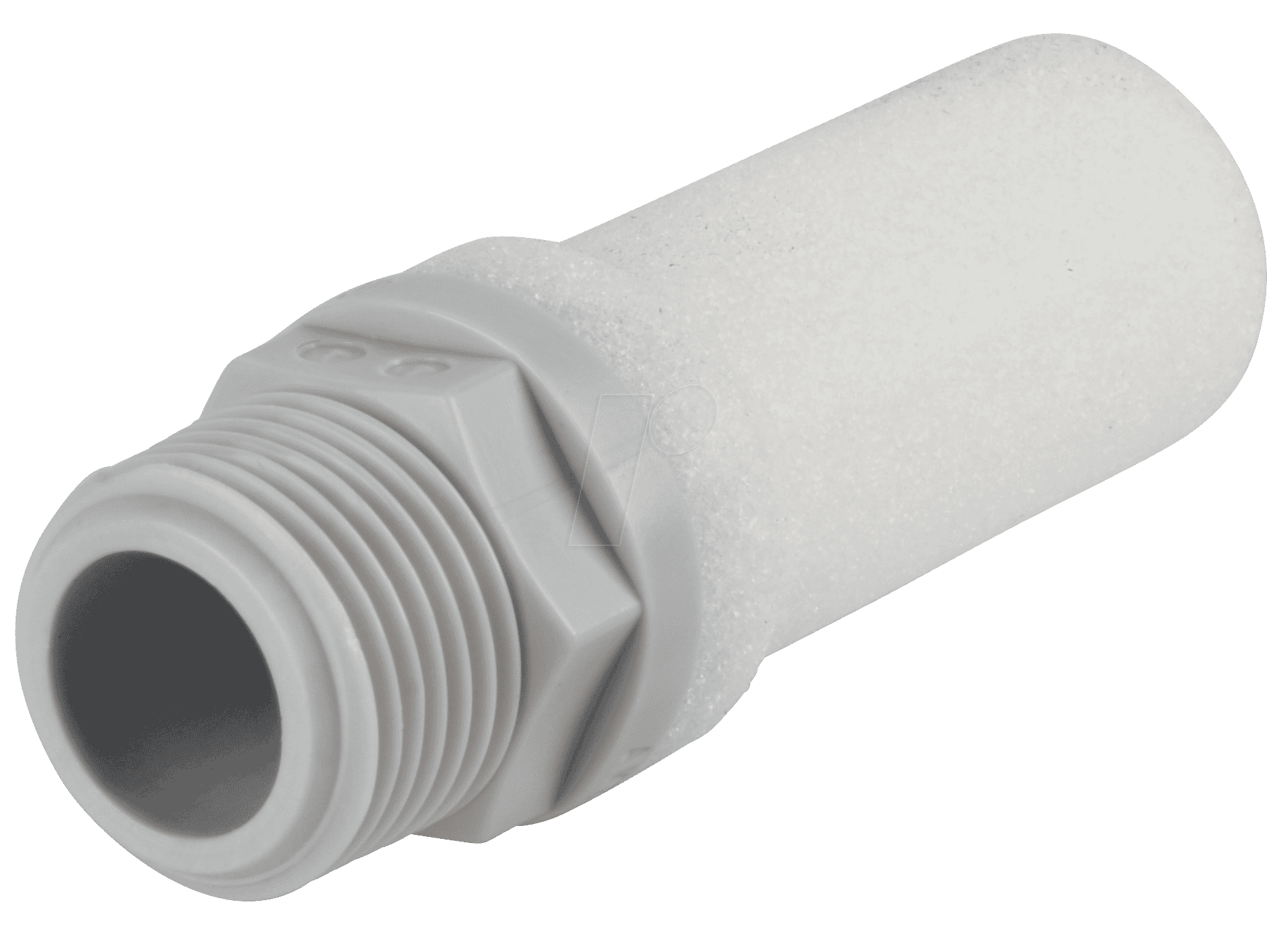

AN30-03 Einschraubschalldämpfer: Effektive Geräuschreduktion für Pneumatiksysteme
Der AN30-03 Einschraubschalldämpfer aus Kunststoff mit R3/8 Gewinde ist die ideale Lösung zur signifikanten Reduzierung von Luftschallgeräuschen, die bei der Entlüftung von pneumatischen Zylindern, Ventilen und anderen Druckluftkomponenten entstehen. Er richtet sich primär an professionelle Anwender im Maschinenbau, in der Automatisierungstechnik, in der Werkstattumgebung sowie in industriellen Fertigungsanlagen, wo Lärmschutz und eine angenehme Arbeitsumgebung unerlässlich sind.
Optimale Schalldämmung durch durchdachtes Design
Herkömmliche Schalldämpfer erfüllen oft nur bedingt ihre Funktion oder weisen Nachteile wie geringe Durchflussraten oder eine schnelle Verstopfung auf. Der AN30-03 zeichnet sich durch eine optimierte Innenstruktur aus, die eine maximale Absorption von Schallwellen bei minimalem Gegendruck ermöglicht. Dies resultiert in einer signifikanten Reduktion des Geräuschpegels, ohne die Effizienz pneumatischer Systeme negativ zu beeinträchtigen.
Herausragende Vorteile des AN30-03 Einschraubschalldämpfers
- Effektive Geräuschreduktion: Reduziert effektiv das lästige Auslassgeräusch von Druckluftsystemen, was zu einer spürbar ruhigeren Arbeitsumgebung beiträgt.
- Hohe Durchflussrate: Die konstruktive Auslegung minimiert den Strömungswiderstand und gewährleistet, dass die Druckluft ungehindert entweichen kann, was die Leistungsfähigkeit der Anlage nicht beeinträchtigt.
- Robuster Kunststoff: Gefertigt aus hochwertigem, widerstandsfähigem Kunststoff, der Beständigkeit gegenüber typischen Umwelteinflüssen wie Ölen, Fetten und geringen chemischen Einwirkungen bietet.
- Einfache Installation: Dank des standardisierten R3/8 Innengewindes lässt sich der Schalldämpfer schnell und unkompliziert an nahezu jedem pneumatischen Auslass montieren.
- Kompaktes Design: Die geringen Abmessungen und das leichte Material ermöglichen eine unauffällige und platzsparende Integration in bestehende Anlagen.
- Lange Lebensdauer: Die Materialwahl und die solide Verarbeitung garantieren eine hohe Zuverlässigkeit und eine lange Nutzungsdauer, selbst unter anspruchsvollen Betriebsbedingungen.
- Vermeidung von Verstopfungen: Das interne Design ist darauf ausgelegt, die Ansammlung von Partikeln und Kondensat zu minimieren, was die Wartungsintervalle verlängert.
Technische Spezifikationen und Materialeigenschaften
Der AN30-03 Einschraubschalldämpfer ist ein präzisionsgefertigtes Bauteil, das speziell für die Anforderungen moderner Drucklufttechnik entwickelt wurde. Seine Konstruktion kombiniert Funktionalität mit Langlebigkeit.
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | AN30-03 |
| Typ | Einschraubschalldämpfer |
| Anschlussgewinde | R3/8 (Innengewinde) |
| Gehäusematerial | Hochwertiger technischer Kunststoff (z.B. POM, Nylon oder ähnliche Polymere mit guter chemischer Beständigkeit) |
| Schalldämmendes Medium | Poröses Kunststoffmaterial mit offenporiger Struktur zur Schallabsorption |
| Maximaler Betriebsdruck | Typischerweise bis zu 10 bar (abhängig von der genauen Materialauslegung und Temperaturbedingungen) |
| Temperaturbereich | -10°C bis +80°C (Standardausführung, erweiterte Bereiche auf Anfrage möglich) |
| Abmessungen (ungefähre Angaben) | Gesamtlänge: ca. 50 mm, maximaler Durchmesser: ca. 25 mm (präzise Maße können je nach Ausführung leicht variieren) |
| Gewicht | Sehr gering, ca. 10-20 Gramm |
| Einsatzgebiete | Auslassöffnungen von Pneumatikzylindern, Steuerungsventilen, Druckluftwerkzeugen, Luftaufbereitungsgeräten und allen pneumatischen Entlüftungspunkten. |
Konstruktionsprinzip und Funktionsweise
Der AN30-03 Einschraubschalldämpfer nutzt das Prinzip der gerichteten Ausbreitung von Schallwellen und deren Absorption in einem speziell entwickelten Dämpfungsmaterial. Wenn Druckluft schnell aus einer pneumatischen Komponente entweicht, entstehen durch die Expansion und die Turbulenzen Schallwellen. Das R3/8 Gewinde ermöglicht die direkte Verschraubung in die Auslassöffnung der betreffenden Komponente. Die ausströmende Luft wird durch die poröse Struktur des Kunststoff-Dämpfungselements geleitet. Diese Struktur besteht aus vielen kleinen, miteinander verbundenen Kammern und Kanälen, die die Schallenergie in Wärme umwandeln. Die Komplexität des Weges, den die Luft nehmen muss, und die innere Reibung an der porösen Oberfläche des Materials führen zu einer signifikanten Dämpfung der hochfrequenten Schallanteile, die für die wahrgenommene Lautstärke maßgeblich sind. Gleichzeitig ist die Struktur so konzipiert, dass der Strömungswiderstand minimiert wird, um die Dynamik und Effizienz des pneumatischen Systems nicht zu beeinträchtigen. Dies unterscheidet den AN30-03 von einfacheren Blindstopfen oder grobporigen Materialien, die oft nur eine geringe Schalldämmung bieten oder schnell durch Verunreinigungen in der Druckluft verstopfen.
Umfassende Anwendungsbereiche für den AN30-03
Die Vielseitigkeit des AN30-03 Einschraubschalldämpfers macht ihn zu einem unverzichtbaren Bestandteil in zahlreichen technischen und industriellen Umgebungen. Seine Fähigkeit, die Akustik von Druckluftsystemen zu verbessern, trägt maßgeblich zu einer erhöhten Arbeitsplatzqualität und zur Einhaltung von Lärmschutzvorschriften bei.
- Automatisierungstechnik: In automatisierten Fertigungsstraßen, Robotik und Handhabungssystemen ist die Geräuschentwicklung oft konstant hoch. Die Integration von AN30-03 Schalldämpfern an den Entlüftungsöffnungen von Greifern, Zylindern und Schwenkeinheiten reduziert die Lärmbelastung signifikant und schafft eine angenehmere Arbeitsumgebung für Bediener und Techniker.
- Maschinenbau: Bei der Konstruktion von Werkzeugmaschinen, Verpackungsmaschinen, Spritzgießmaschinen und anderen komplexen Anlagen werden unzählige pneumatische Komponenten eingesetzt. Der AN30-03 ermöglicht eine gezielte Lärmminderung an jedem einzelnen Entlüftungspunkt, was zu einer insgesamt leiseren Maschine führt und die Produktqualität durch geringere Ablenkung des Bedienpersonals steigern kann.
- Industrielle Fertigung: In Produktionshallen, wo Drucklufthammer, pneumatische Schrauber oder Fördersysteme im Dauereinsatz sind, leistet der AN30-03 einen wichtigen Beitrag zur Lärmreduktion. Dies ist nicht nur für die Gesundheit der Mitarbeiter relevant, sondern auch für die Einhaltung von Arbeitsplatzgrenzwerten und zur Vermeidung von Gehörschäden.
- Labor- und Prüftechnik: Präzisionsprüfstände und Laborgeräte, die pneumatische Aktoren nutzen, erfordern oft eine ruhige Umgebung. Der AN30-03 hilft, störende Geräusche zu minimieren und somit eine konzentrierte Arbeitsweise zu ermöglichen.
- Pneumatische Steuerungsventile: Bei der schnellen Schaltfrequenz von pneumatischen Ventilen entstehen charakteristische Auslassgeräusche. Die Anbringung von AN30-03 Schalldämpfern an den Steuer Ports der Ventile sorgt für eine deutliche Geräuschreduktion, ohne die Schaltgeschwindigkeit zu beeinträchtigen.
- Druckluftwerkzeuge: Obwohl viele Druckluftwerkzeuge bereits integrierte Schalldämpfer besitzen, können an bestimmten Auslasspunkten oder bei modifizierten Werkzeugen zusätzliche Schalldämpfer wie der AN30-03 zur weiteren Geräuschoptimierung eingesetzt werden.
Das R3/8-Gewinde ist ein international gebräuchlicher Standard, der eine breite Kompatibilität mit einer Vielzahl von pneumatischen Komponenten sicherstellt. Die einfache Schraubverbindung erfordert keine speziellen Werkzeuge oder aufwendigen Montageverfahren, was die Implementierung auch in bereits bestehenden Anlagen erleichtert.
FAQ – Häufig gestellte Fragen zu AN30-03 – Einschraubschalldämpfer, Kunststoff, R3/8
Was ist die Hauptfunktion des AN30-03 Einschraubschalldämpfers?
Die Hauptfunktion des AN30-03 Einschraubschalldämpfers ist die signifikante Reduzierung von Lärm, der durch die Entlüftung von Druckluftsystemen wie Pneumatikzylindern und Ventilen entsteht. Er absorbiert Schallwellen und wandelt sie in Wärme um.
Welchen Zweck erfüllt das R3/8 Gewinde?
Das R3/8 Gewinde dient zur einfachen und direkten Verschraubung des Schalldämpfers in die standardisierte Auslassöffnung von pneumatischen Komponenten, was eine unkomplizierte Montage ohne zusätzliche Adapter ermöglicht.
Ist der AN30-03 für den Einsatz in aggressiven Umgebungen geeignet?
Ja, der verwendete hochwertige technische Kunststoff bietet eine gute Beständigkeit gegenüber typischen Ölen, Fetten und vielen chemischen Einflüssen, was den Einsatz in industriellen Umgebungen ermöglicht. Extreme chemische Exposition sollte jedoch vermieden werden.
Beeinflusst der Schalldämpfer die Leistung des pneumatischen Systems negativ?
Nein, das Design des AN30-03 ist darauf ausgelegt, den Luftstromwiderstand zu minimieren. Dies gewährleistet, dass die Durchflussrate und die Effizienz des pneumatischen Systems durch die Installation des Schalldämpfers kaum oder gar nicht beeinträchtigt werden.
Wie wird der AN30-03 am besten gewartet?
Die Wartung ist in der Regel minimal. Die poröse Struktur ist resistent gegen Verstopfungen. Gelegentliches Abwischen von äußerem Schmutz ist ausreichend. Eine regelmäßige visuelle Inspektion auf Beschädigungen wird empfohlen.
Welche Art von Lärm wird durch den AN30-03 reduziert?
Der AN30-03 ist besonders effektiv bei der Reduzierung von hochfrequenten Auslassgeräuschen, die durch die schnelle Expansion von Druckluft und Turbulenzen entstehen. Dies sind die Geräusche, die am als störendsten empfunden werden.
Kann der AN30-03 auch für gasförmige Medien außer Druckluft verwendet werden?
Der AN30-03 ist primär für Druckluft konzipiert. Während er möglicherweise auch bei anderen nicht-aggressiven Gasen eine gewisse Dämpfungswirkung erzielt, wird die Effektivität und Materialverträglichkeit für andere Medien nicht garantiert. Für spezielle Anwendungen sind Rücksprache und Tests empfehlenswert.
