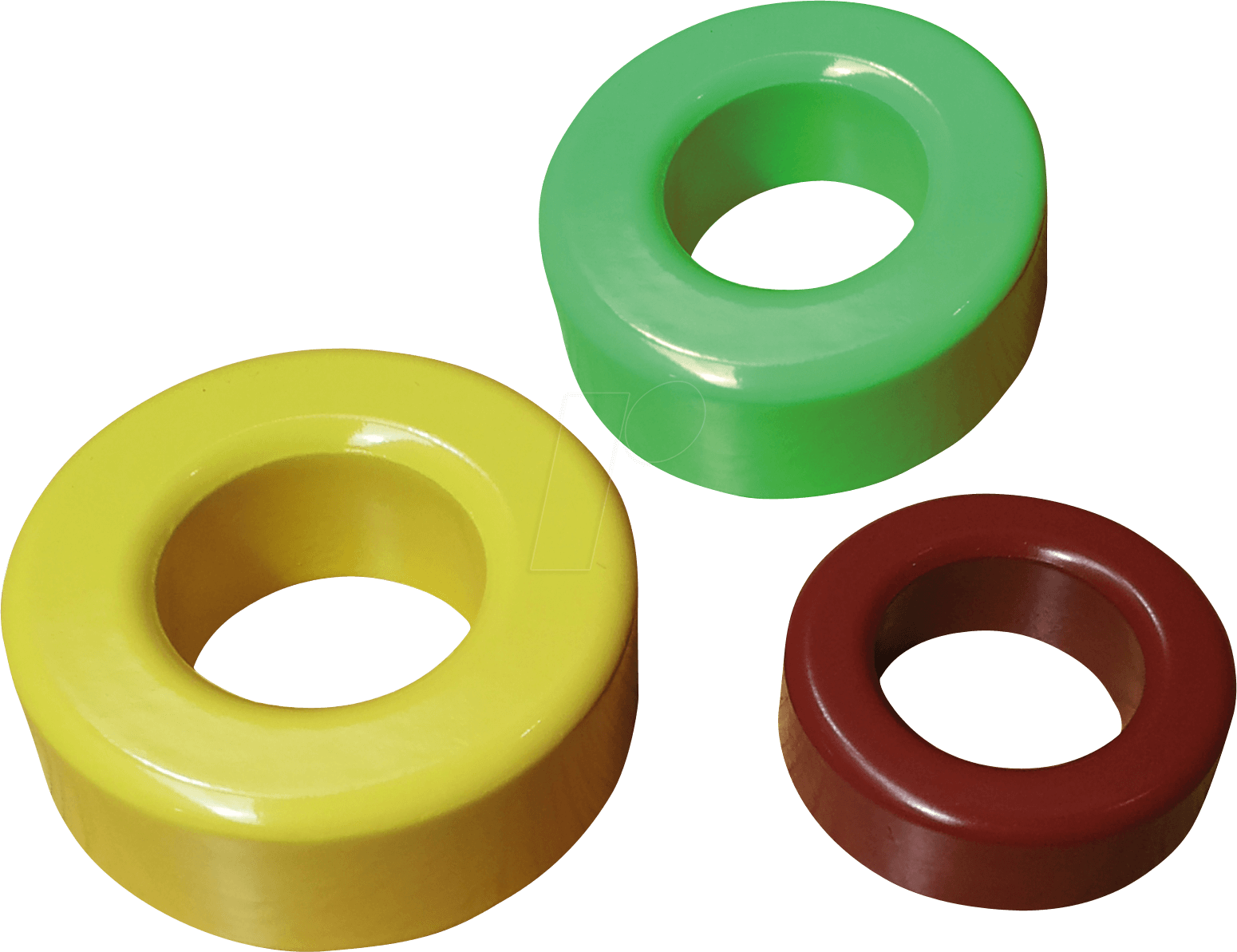

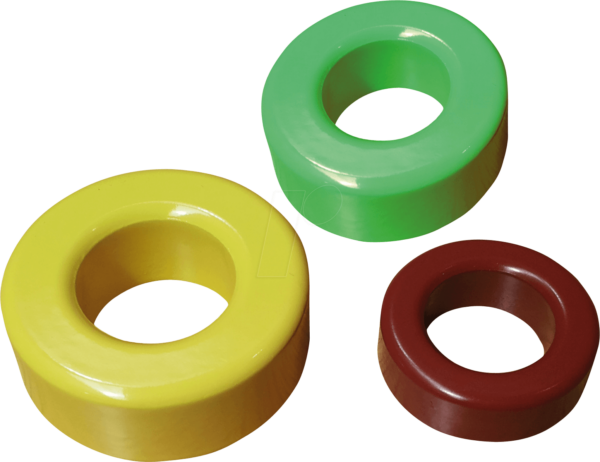

AMI T130-3 – Eisenpulver-Ringkern: Präzision und Effizienz für anspruchsvolle Schaltungen
Wenn es um die Optimierung von Schaltungsdesigns geht, insbesondere bei Anwendungen, die eine hohe Induktivität bei geringen Verlusten erfordern, stellt der AMI T130-3 Eisenpulver-Ringkern eine exzellente Wahl dar. Entwickelt für Ingenieure, Entwickler und Hobbyisten, die Wert auf Leistung, Zuverlässigkeit und präzise elektrische Eigenschaften legen, löst dieser Ringkern effektiv Probleme bei der Filterung, Energiespeicherung und im Transformatoren-Design. Er ist die überlegene Wahl gegenüber herkömmlichen Ferritkernen, wenn geringere Hystereseverluste bei höheren Frequenzen und eine bessere DC-Strombelastbarkeit gefragt sind.
Technologische Überlegenheit und Leistungsvorteile
Der AMI T130-3 Ringkern aus speziellem Eisenpulver-Material bietet eine signifikant höhere Sättigungsflussdichte im Vergleich zu vielen Ferritmaterialien. Dies ermöglicht eine kompaktere Bauweise bei gleicher oder sogar höherer Energieübertragungsfähigkeit. Die sorgfältige Auswahl des Pulvermaterials und die präzise Fertigung minimieren die Kernverluste, was sich in einer gesteigerten Energieeffizienz Ihrer Schaltung bemerkbar macht. Die hohe Temperaturbeständigkeit des Materials gewährleistet zudem eine zuverlässige Funktion auch unter anspruchsvollen Betriebsbedingungen.
Optimierte Induktivität und DC-Strombelastbarkeit
Mit einer Nenninduktivität von 35 nH (Nanoh Henry) ist der AMI T130-3 Ringkern ideal für Anwendungen, die eine genaue und stabile Induktivität erfordern. Die Verwendung von Eisenpulver als Kernmaterial ermöglicht eine bemerkenswerte Linearität der Induktivität über einen breiten Strombereich. Dies bedeutet, dass die Induktivität weniger stark mit steigendem Gleichstrom (DC-Bias) abfällt als bei vielen anderen Kernmaterialien. Diese Eigenschaft ist entscheidend für Stromversorgungen, Leistungswandler und Filterkreise, bei denen eine konstante Performance unerlässlich ist.
Kompaktes Design für flexible Integration
Der Ringkern besitzt einen Außendurchmesser von 33 mm und einen Innendurchmesser von 19,8 mm. Diese spezifischen Abmessungen bieten eine gute Balance zwischen Leistungsfähigkeit und Platzbedarf. Die ringförmige Geometrie sorgt für eine gleichmäßige Magnetfeldverteilung und reduziert Streufelder, was die elektromagnetische Verträglichkeit (EMV) Ihrer Schaltung verbessert. Die kompakte Größe erlaubt eine einfache Integration in bestehende oder neue Platinenlayouts, selbst bei beengten Platzverhältnissen.
Konstruktionsmerkmale und Materialwahl
Das verwendete Eisenpulver-Material ist speziell formuliert, um eine optimale Kombination aus magnetischer Permeabilität und geringen Kernverlusten zu erzielen. Die feine Partikelstruktur des Pulvers reduziert Wirbelströme und Hystereseverluste, was zu einer höheren Effizienz führt, insbesondere im Vergleich zu massiven Eisenkernen oder einigen Ferriten. Die Oberfläche des Ringkerns ist typischerweise glatt und frei von scharfen Kanten, was die Handhabung und die Isolation erleichtert.
Anwendungsbereiche und Einsatzmöglichkeiten
Der AMI T130-3 Eisenpulver-Ringkern findet breite Anwendung in:
- Schaltnetzteilen (SMPS) als Ausgangsfilter oder Transformatorkern
- Leistungswandlern und DC-DC-Konvertern
- HF-Filtern und Entstörfiltern
- Drosseln für Stromversorgungen
- HF-Übertragern und Impedanzanpassungsnetzwerken
- Kompensationsschaltungen und Resonanzkreisen
- Audiogeräten zur Signalfilterung und Entkopplung
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | AMI |
| Modell | T130-3 |
| Material | Eisenpulver (spezielle Legierung für geringe Verluste) |
| Nenninduktivität (AL-Wert) | Typischerweise in einem Bereich, der zu 35 nH bei definierter Windungszahl führt. Präziser AL-Wert ist herstellerspezifisch und ergibt sich aus Kerngeometrie und Material. |
| Außendurchmesser (OD) | 33 mm |
| Innendurchmesser (ID) | 19,8 mm |
| Höhe/Breite | Ca. 9,5 mm (Standard für T130-Größe) |
| DC-Strombelastbarkeit | Hoch, durch das Pulvermaterial bedingt, was geringen Induktivitätsabfall bei DC-Bias ermöglicht. Genaue Angabe hängt von der Wicklung und gewünschter Induktivitätsreduktion ab. |
| Betriebstemperatur | Breiter Bereich, üblicherweise -40°C bis +125°C oder höher, je nach Materialvariante. Gewährleistet Stabilität auch bei thermischer Belastung. |
| Verluste | Niedrig, insbesondere Hystereseverluste und Wirbelstromverluste dank Pulverstruktur. Effizienter Betrieb bei höheren Frequenzen. |
| Sättigungsflussdichte (Bsat) | Signifikant höher als bei vielen Ferriten, ermöglicht kompaktere Designs und höhere Energieverwaltung. |
Warum AMI T130-3 die überlegene Wahl ist
Der entscheidende Vorteil des AMI T130-3 liegt in der Materialtechnologie. Während Ferritkerne bei hohen Frequenzen und signifikanten DC-Strömen zu Sättigung neigen und höhere Verluste aufweisen, bietet das Eisenpulver-Material eine deutlich höhere Linearität und Sättigungsflussdichte. Dies resultiert in einer stabileren Induktivität, geringeren Energieverlusten und einer höheren Effizienz, was zu einer verbesserten Systemleistung und potenziell geringeren Wärmeentwicklung führt. Die präzise Nenninduktivität von 35 nH in Kombination mit diesen Materialeigenschaften macht ihn zur idealen Komponente für anspruchsvolle Schaltungsdesigns, bei denen Standardlösungen an ihre Grenzen stoßen.
FAQ – Häufig gestellte Fragen zu AMI T130-3 – Eisenpulver-Ringkern, 35 nH, Ø 19,8 / 33 mm
Was bedeutet die Nenninduktivität von 35 nH genau?
Die Nenninduktivität von 35 Nanoh Henry (nH) gibt den nominalen Wert der Induktivität an, den der Ringkern bei einer bestimmten Anzahl von Windungen und unter definierten Messbedingungen aufweist. Sie ist ein Schlüsselparameter für die Funktion in Schaltungen wie Filtern oder Schwingkreisen und bestimmt die Reaktion der Spule auf Änderungen des Stroms.
Für welche Frequenzbereiche ist der AMI T130-3 besonders gut geeignet?
Der AMI T130-3 ist aufgrund seiner Eisenpulver-Konstruktion und der damit verbundenen geringen Kernverluste besonders gut für mittlere bis höhere Frequenzbereiche geeignet, typischerweise im Kilohertz- bis niedrigen Megahertz-Bereich. Dies macht ihn ideal für Schaltnetzteile und HF-Anwendungen.
Wie unterscheidet sich Eisenpulver von Ferrit in Ringkernen?
Eisenpulverkerne bestehen aus isolierten Eisenpartikeln, was die Wirbelstromverluste signifikant reduziert. Sie bieten eine höhere Sättigungsflussdichte und eine linearere Induktivität unter DC-Bias im Vergleich zu den meisten Ferriten, die bei höheren Frequenzen und DC-Strömen höhere Verluste aufweisen können.
Welche Rolle spielt der DC-Bias bei der Auswahl eines Ringkerns?
Der DC-Bias (Gleichstrom) kann die effektive Induktivität eines Kerns reduzieren. Eisenpulverkerne wie der AMI T130-3 sind so konzipiert, dass sie diesen Effekt minimieren, d.h., ihre Induktivität bleibt auch bei Anwesenheit von Gleichstrom stabiler als bei vielen anderen Kernmaterialien. Dies ist entscheidend für die Leistung von Stromversorgungen.
Ist der AMI T130-3 für Hochstromanwendungen geeignet?
Ja, das Eisenpulver-Material des AMI T130-3 ermöglicht eine hohe DC-Strombelastbarkeit. Die tatsächliche Strombelastbarkeit hängt von der spezifischen Wicklung, der zulässigen Induktivitätsreduktion und der Wärmeabfuhr ab, aber das Material selbst ist für höhere Ströme ausgelegt.
Wie wird die Lebensdauer des AMI T130-3 beeinflusst?
Die Lebensdauer wird primär durch thermische Belastung und mechanische Beschädigung beeinflusst. Die hohe Betriebstemperaturbeständigkeit des Materials trägt zu einer langen Lebensdauer unter spezifizierten Bedingungen bei. Eine ordnungsgemäße Auslegung der Schaltung, um Überhitzung zu vermeiden, ist entscheidend.
Kann der AMI T130-3 für Transformatoren verwendet werden?
Absolut. Ringkerne, einschließlich dieses Eisenpulver-Modells, sind ausgezeichnete Kandidaten für Transformatoren. Ihre kompakte Bauweise und effiziente magnetische Kopplung reduzieren Streufelder und verbessern die Leistung, insbesondere in Schaltnetzteilen und Audioanwendungen.
