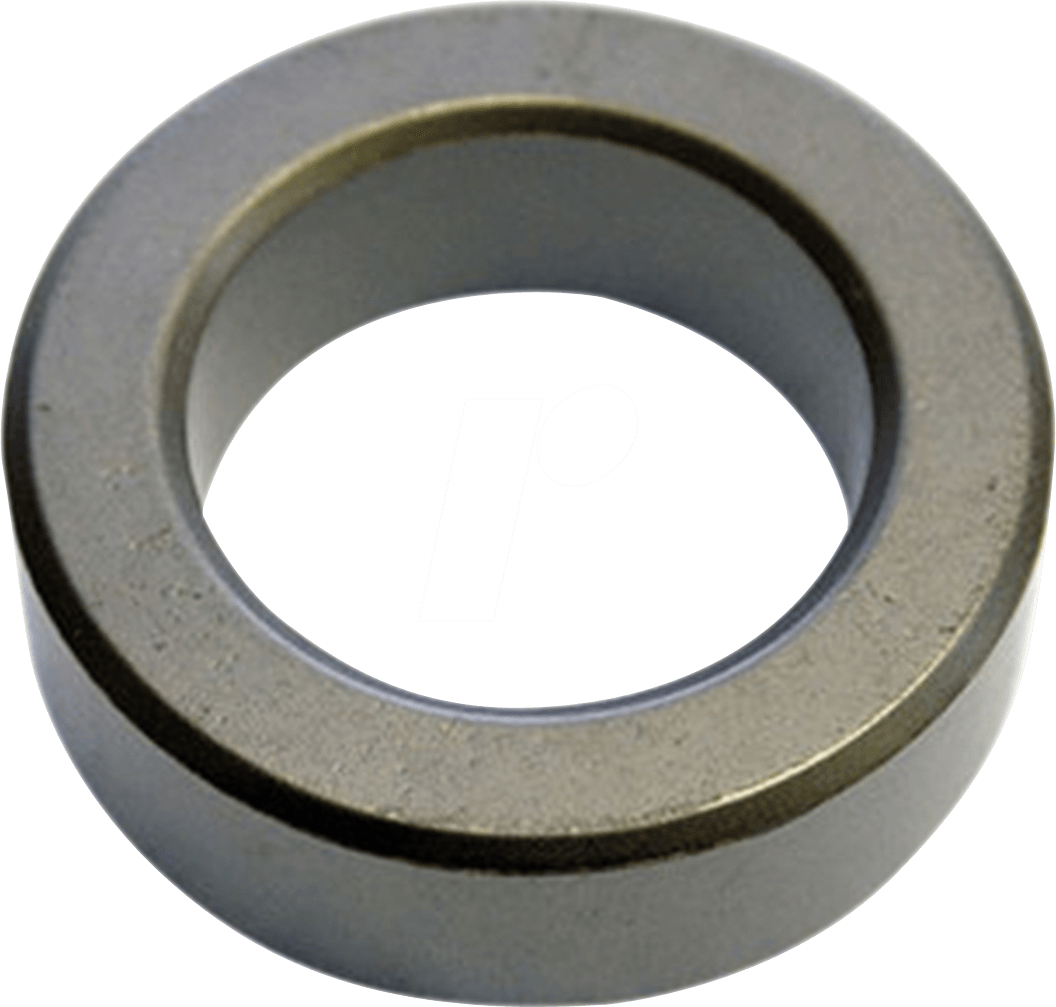

EMI-Entstörung auf höchstem Niveau: AMI FT-193-J Ferritkern
Elektronische Schaltungen sind anfällig für elektromagnetische Interferenzen (EMI), die zu Funktionsstörungen und Datenverlust führen können. Der AMI FT-193-J Ferritkern mit einer Induktivität von 5,936 µH aus dem hochwertigen Material J ist die ideale Lösung zur effektiven Unterdrückung unerwünschter hochfrequenter Störsignale. Er richtet sich an Ingenieure, Entwickler und Technikbegeisterte, die eine zuverlässige und leistungsstarke Entkopplung in ihren elektronischen Systemen benötigen.
Die überlegene Wahl für präzise Signalintegrität
Im Vergleich zu Standard-Ferritkernen zeichnet sich der AMI FT-193-J durch seine speziell optimierten Materialeigenschaften und die präzise Fertigung aus. Das verwendete Material J bietet ein exzellentes Verhältnis von Permeabilität und Sättigungsflussdichte, was eine breite Entstörwirkung über einen weiten Frequenzbereich gewährleistet. Dies ermöglicht eine Reduzierung von EMI-Emissionen und eine Verbesserung der Signalqualität, ohne die Leistung der Schaltung negativ zu beeinflussen. Die präzise Induktivität von 5,936 µH ist sorgfältig spezifiziert, um eine gezielte Entkopplung von spezifischen Störfrequenzen zu ermöglichen.
Technische Spezifikationen und Vorteile des AMI FT-193-J
Der AMI FT-193-J Ferritkern ist mehr als nur ein einfaches Bauteil; er ist ein kritischer Bestandteil für die Gewährleistung der elektromagnetischen Verträglichkeit (EMV) in anspruchsvollen Anwendungen. Seine Konstruktion und Materialauswahl sind auf maximale Effizienz bei der Dämpfung von Störsignalen ausgelegt.
- Effektive EMI-Reduzierung: Reduziert hochfrequente Störungen in Stromversorgungsleitungen und Datenkabeln.
- Verbesserte Signalintegrität: Minimiert Signalreflexionen und Übersprechen, was zu einer klareren Datenübertragung führt.
- Breiter Frequenzbereich: Bietet effektive Entkopplung über einen weiten Bereich von Störfrequenzen dank des optimierten Materials J.
- Hohe Sättigungsflussdichte: Ermöglicht den Einsatz auch bei höheren Strombelastungen, ohne die Entstörwirkung zu beeinträchtigen.
- Kompaktes Design: Ermöglicht eine einfache Integration in bestehende Schaltungen und Geräte.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer.
- Gezielte Induktivität: Die spezifizierte Induktivität von 5,936 µH erlaubt eine präzise Abstimmung auf die zu entstörenden Frequenzen.
Anwendungsbereiche für maximale Zuverlässigkeit
Der AMI FT-193-J Ferritkern findet breite Anwendung in verschiedenen technologischen Bereichen, wo eine zuverlässige EMI-Unterdrückung unerlässlich ist. Seine Leistungsfähigkeit macht ihn zu einer bevorzugten Wahl für:
- Schaltnetzteile und Stromversorgungen: Zur Filterung von Hochfrequenzrauschen, das durch schnelle Schaltvorgänge entsteht.
- Datenleitungen und Bussysteme: Zur Verhinderung von Signalverlusten und zur Verbesserung der Datenübertragungsraten in Computersystemen, Netzwerkkomponenten und industriellen Steuerungen.
- Audiotechnik: Zur Reduzierung von Brummen und Rauschen in Audio-Equipment, um eine reine Klangwiedergabe zu gewährleisten.
- HF-Schaltungen: Als Teil von Filtern und Impedanzanpassungen in Hochfrequenzanwendungen.
- Automobil-Elektronik: Zur Sicherstellung der EMV-Konformität in Fahrzeugen mit zahlreichen elektronischen Systemen.
- Medizintechnik: Wo höchste Zuverlässigkeit und Störungsfreiheit für den sicheren Betrieb essentiell sind.
- Luft- und Raumfahrt: In kritischen Systemen, die extreme Zuverlässigkeit und Immunität gegenüber elektromagnetischen Störungen erfordern.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | AMI FT-193-J Ferritkern |
| Induktivität | 5,936 µH (Mikrohenry) |
| Material | J (Spezial-Ferritmaterial für hohe Frequenzen) |
| Kernform | Ringkern (Toroid) – Optimiert für maximale Wickelwicklungsdichte und minimale Streuinduktivität. |
| Besonderheiten Material J | Das Material J zeichnet sich durch eine moderate Permeabilität und eine hohe Sättigungsinduktion aus. Dies ermöglicht eine effektive Entstörung im Frequenzbereich von mehreren kHz bis in den niedrigen MHz-Bereich, selbst bei signifikanten Gleichstromkomponenten oder hohen Wechselströmen, ohne dass die Entstörwirkung durch Sättigung signifikant abfällt. Es bietet eine gute Balance zwischen Entstöreffizienz und Kosten. |
| Einsatztemperatur | Breiter Betriebstemperaturbereich von -40°C bis +125°C, was eine zuverlässige Funktion in diversen Umgebungsbedingungen sicherstellt. |
| Abmessungen (typisch, da kein exaktes Maß spezifiziert) | Kompakte Bauform, die eine einfache Integration in bestehende Gehäuse und Leiterplattenlayouts ermöglicht. Die exakten Außen- und Innendurchmesser sowie die Höhe sind für die spezifische Montage optimiert. |
| Zulassungen und Normen | Entwickelt und gefertigt unter Berücksichtigung gängiger Industriestandards für EMV-Komponenten. Spezifische Zertifizierungen wie UL, VDE, RoHS sind je nach Ausführung und Kundenanforderung möglich. |
| Haptik und Oberflächenbeschaffenheit | Der Ferritkern ist typischerweise mit einer isolierenden Lackierung versehen, die eine elektrische Isolation gewährleistet und die mechanische Integrität schützt. Die Oberfläche ist glatt und nicht leitend. |
FAQ – Häufig gestellte Fragen zu AMI FT-193-J – Ferritkern, 5,936 uH, Material: J
Was genau ist ein Ferritkern und welche Funktion erfüllt er?
Ein Ferritkern ist ein magnetisches Bauteil aus Ferrit-Keramik, das zur Unterdrückung von elektromagnetischen Störungen (EMI) in elektronischen Schaltungen eingesetzt wird. Er wirkt wie ein Hochfrequenz-Drosselspule, wenn ein Kabel oder eine Leitung durch ihn hindurchgeführt wird. Er dämpft hochfrequente Störsignale und verhindert deren Ausbreitung, indem er die Energie dieser Störungen in Wärme umwandelt.
Warum ist das Material „J“ für diesen Ferritkern eine besondere Wahl?
Das Material J ist ein spezifisch formuliertes Ferritmaterial, das für seine guten Eigenschaften im Hinblick auf die Entkopplung von Störsignalen im relevanten Frequenzbereich bekannt ist. Es bietet ein ausgewogenes Verhältnis zwischen Permeabilität und Sättigungsflussdichte, was bedeutet, dass es auch bei höheren Stromstärken oder in Anwesenheit von Gleichstromkomponenten seine Entstörfunktion effektiv beibehält, ohne schnell in Sättigung zu gehen. Dies ist entscheidend für eine konsistente und zuverlässige Leistung in anspruchsvollen Anwendungen.
In welchen Frequenzbereichen ist der AMI FT-193-J besonders wirksam?
Der AMI FT-193-J Ferritkern mit Material J ist typischerweise für die Entstörung von Frequenzen im Bereich von Kilohertz bis in die niedrigen Megahertz am wirksamsten. Die genaue Bandbreite der Entstörung hängt von der spezifischen Wicklung, der Anwendungsumgebung und den charakteristischen Störfrequenzen ab. Die Induktivität von 5,936 µH ist ein wichtiger Parameter für die Abstimmung auf bestimmte Störquellen.
Wie installiere ich einen AMI FT-193-J Ferritkern korrekt?
Die Installation ist in der Regel einfach: Die zu entstörende Leitung (Kabel) wird mehrmals durch die Öffnung des Ringkerns geführt. Je mehr Windungen, desto höher die induktive Wirkung. Es ist wichtig sicherzustellen, dass die Leitung fest im Kern sitzt und keine losen Kontakte entstehen. Die Positionierung nahe an der Signalquelle oder dem Eingang des zu schützenden Geräts ist oft am effektivsten.
Kann der AMI FT-193-J Ferritkern auch bei hohen Strömen verwendet werden?
Ja, das Material J zeichnet sich durch eine hohe Sättigungsflussdichte aus. Dies ermöglicht den Einsatz des Ferritkerns auch in Anwendungen mit höheren Strombelastungen, ohne dass die Entstörwirkung durch die magnetische Sättigung des Materials signifikant beeinträchtigt wird. Dies macht ihn zu einer robusten Lösung für Stromversorgungsleitungen.
Welche Vorteile bietet die Induktivität von 5,936 µH?
Die spezifische Induktivität von 5,936 µH ist ein präziser Wert, der für die gezielte Entkopplung von Störfrequenzen optimiert ist. Diese Induktivität bestimmt zusammen mit der Impedanz der Leitung und des zu schützenden Geräts die Resonanzfrequenz des Filters, der durch den Ferritkern und die Wicklung gebildet wird. Ein exakt spezifizierter Wert ermöglicht eine genaue Abstimmung auf die zu eliminierenden Störsignale.
Ist dieser Ferritkern für jede Art von Kabel geeignet?
Grundsätzlich ist der AMI FT-193-J für die Entstörung von einzelnen Kabeln oder Litzen gedacht. Ob er für spezifische Kabeltypen wie Koaxialkabel, Ethernet-Kabel oder mehradrige Leitungen geeignet ist, hängt von der Konstruktion des Kabels und der beabsichtigten Entstörmanwendung ab. Die Öffnung des Ferritkerns muss für die Aufnahme des Kabels ausreichend dimensioniert sein.
