Optimierte RS422-Kommunikation für anspruchsvolle industrielle Anwendungen
Das AM 26LS33 ACD – RS422, 4 Empfänger, SO-16 ist die maßgeschneiderte Lösung für Ingenieure und Systemintegratoren, die eine robuste und zuverlässige serielle Datenübertragung unter herausfordernden Umgebungsbedingungen benötigen. Wenn Sie eine stabile Verbindung zwischen mehreren Geräten über Distanzen hinweg sicherstellen müssen, die herkömmliche Standards an ihre Grenzen bringen, bietet dieses Bauteil die erforderliche Leistungsfähigkeit und Integrität.
Die Überlegenheit des AM 26LS33 ACD – RS422, 4 Empfänger, SO-16
Im Vergleich zu Standard-TTL- oder RS232-Schnittstellen, die anfällig für Rauschen und Signaldegradation sind, ermöglicht die RS422-Schnittstelle des AM 26LS33 ACD eine signifikant höhere Störfestigkeit und größere Übertragungsreichweiten. Die Implementierung von vier unabhängigen Empfängern eröffnet zudem eine flexible Mehrpunktkommunikation, bei der ein Sender mit bis zu vier Empfängern interagieren kann, was die Systemarchitektur vereinfacht und Kosten senkt.
Hauptvorteile des AM 26LS33 ACD – RS422, 4 Empfänger, SO-16
- Erweiterte Reichweite und Robustheit: Die RS422-Schnittstelle gewährleistet zuverlässige Datenübertragung über Distanzen von bis zu 1200 Metern und ist weniger anfällig für elektromagnetische Störungen, was sie ideal für industrielle Automatisierung, Prozesssteuerung und entfernte Sensornetzwerke macht.
- Mehrpunktkommunikation: Mit vier integrierten Empfängern ermöglicht das Bauteil effiziente Mehrpunktkonfigurationen, bei denen ein einzelnes Signal an mehrere Empfangsgeräte verteilt werden kann, was die Anzahl der benötigten Transmitter reduziert und die Verkabelung vereinfacht.
- Hohe Datenintegrität: Die differentielle Signalgebung minimiert Gleichtaktrauschen und sorgt für eine präzise Signalwiedergabe, selbst in Umgebungen mit hoher elektrischer Aktivität.
- Energieeffiziente Konzeption: Das Bauteil ist für einen optimierten Energieverbrauch ausgelegt, was in batteriebetriebenen Systemen oder energiebewussten industriellen Umgebungen von entscheidender Bedeutung ist.
- Standardisierte Schnittstelle: Die Implementierung des RS422-Standards gewährleistet eine hohe Kompatibilität mit einer breiten Palette von industriellen Geräten und Steuerungen.
Technische Spezifikationen im Detail
Das AM 26LS33 ACD ist ein hochintegrierter Schaltkreis, der speziell für die anspruchsvollen Anforderungen serieller Kommunikationssysteme entwickelt wurde. Die präzise Fertigung und die Auswahl hochwertiger Halbleitermaterialien garantieren Langlebigkeit und konsistente Leistung.
Einsatzbereiche und Anwendungsfelder
Die Vielseitigkeit des AM 26LS33 ACD ermöglicht seinen Einsatz in einer breiten Palette von industriellen und technologischen Anwendungen:
- Industrielle Automatisierung: Vernetzung von Sensoren, Aktoren und Steuergeräten in Produktionslinien, Fabrikautomationssystemen und Robotik.
- Prozesssteuerung: Überwachung und Steuerung von chemischen Anlagen, Kraftwerken und anderen komplexen industriellen Prozessen über große Entfernungen.
- Gebäudeautomation: Steuerung von HLK-Systemen, Sicherheitstechnik und Beleuchtung in großen Gebäudekomplexen.
- Mess- und Prüftechnik: Datenerfassung von externen Messgeräten in Labor- oder Feldeinsätzen.
- Telekommunikation: Datenübertragung zwischen Netzwerkknotenpunkten und peripheren Geräten.
- Transportwesen: Steuerung und Überwachung von Systemen in Zügen, Schiffen und anderen Transportmitteln.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Kommunikationsstandard | RS422 (Standard-konform) |
| Anzahl Empfänger | 4 |

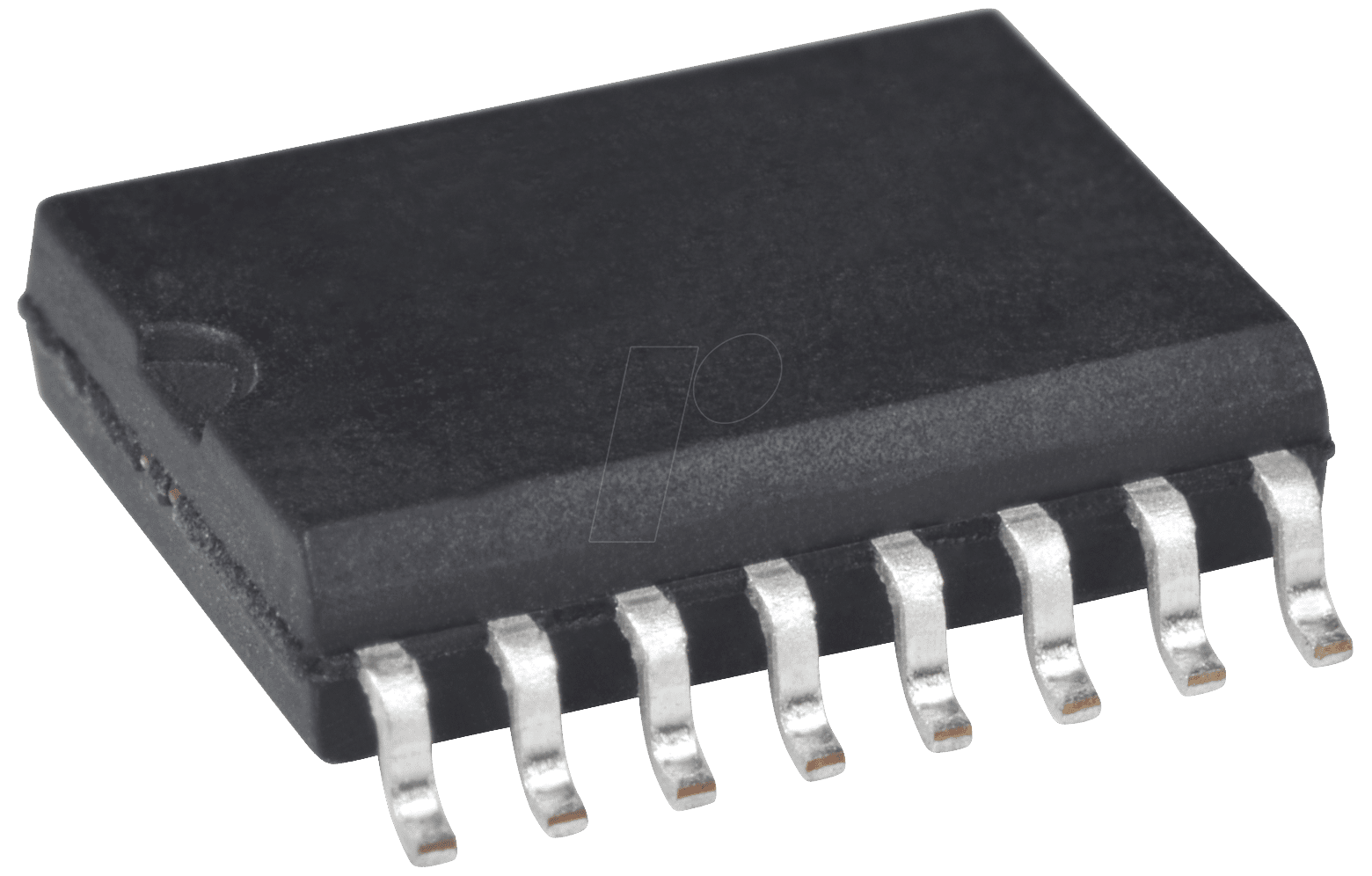

| Gehäuseform | SO-16 (Small Outline Package) |
| Signalisierung | Differential |
| Max. Übertragungsrate | Typisch bis zu 10 Mbit/s (abhängig von Leitungslänge und Umgebungsbedingungen) |
| Max. Übertragungsdistanz | Bis zu 1200 Meter |
| Betriebsspannung | Typischerweise 5V (präzise Angaben gemäß Datenblatt des Herstellers) |
| Temperaturbereich | Industrieller Temperaturbereich (Details laut Datenblatt) |
| Störfestigkeit | Hoch, durch differentielle Signalübertragung |
| Leistungsaufnahme | Optimiert für effizienten Betrieb |
FAQ – Häufig gestellte Fragen zu AM 26LS33 ACD – RS422, 4 Empfänger, SO-16
Was ist der Hauptvorteil der RS422-Schnittstelle gegenüber RS232?
Die RS422-Schnittstelle nutzt eine differentielle Signalübertragung, bei der Daten über zwei Leiter pro Signalpaar gesendet werden. Dies führt zu einer erheblich höheren Störfestigkeit und ermöglicht deutlich größere Übertragungsdistanzen von bis zu 1200 Metern im Vergleich zu den maximal etwa 15 Metern bei RS232, was sie für industrielle Umgebungen prädestiniert.
In welchen Fällen ist die Implementierung von vier Empfängern vorteilhaft?
Vier Empfänger ermöglichen eine effiziente Mehrpunktkommunikation. Ein einzelner Sender kann gleichzeitig mit bis zu vier unabhängigen Empfängern Daten austauschen. Dies ist ideal für Anwendungen, bei denen ein zentrales Steuersystem Informationen an mehrere dezentrale Einheiten senden muss, oder wenn mehrere Geräte auf einen gemeinsamen Datenstrom zugreifen sollen, ohne dass zusätzliche Multiplexer erforderlich sind.
Ist das AM 26LS33 ACD mit verschiedenen Spannungspegeln kompatibel?
Das AM 26LS33 ACD ist primär für die Arbeit mit spezifischen Spannungspegeln, typischerweise 5V, konzipiert, um den RS422-Standard zu erfüllen. Für die Anpassung an Systeme mit abweichenden Spannungspegeln können externe Pegelwandler oder Level-Shifter erforderlich sein. Die genauen Spezifikationen der Betriebsspannung sind dem Datenblatt des Herstellers zu entnehmen.
Welche Arten von industriellen Umgebungen eignen sich für den Einsatz dieses Bauteils?
Dank seiner hohen Störfestigkeit und der Fähigkeit, über große Distanzen zu kommunizieren, eignet sich das AM 26LS33 ACD hervorragend für Umgebungen mit hohem elektrischem Rauschen, wie z.B. in der Nähe von Motoren, Schweißgeräten oder in Bereichen mit hoher HF-Strahlung. Typische Einsatzgebiete sind Produktionshallen, Automobilindustrie, Prozessanlagen und Umgebungen mit intensiver elektrischer Aktivität.
Wie beeinflusst die SO-16-Gehäuseform die Anwendung?
Das SO-16 (Small Outline Package) ist ein gängiges Surface-Mount-Gehäuse, das sich gut für automatisierte Bestückungsprozesse auf Leiterplatten eignet. Es bietet eine gute Balance zwischen Bauteilgröße und Pinanzahl, was eine effiziente Platzierung auf der Platine ermöglicht, ohne dabei die Anschlussmöglichkeiten einzuschränken.
Wo liegen die Grenzen der Übertragungsgeschwindigkeit im RS422-Standard?
Die maximale Übertragungsgeschwindigkeit bei RS422 hängt von mehreren Faktoren ab, darunter die Qualität des Übertragungsmediums (Kabeltyp, Abschirmung), die Übertragungsdistanz und die spezifischen elektrischen Eigenschaften des verwendeten ICs. Während der Standard Geschwindigkeiten von bis zu 10 Mbit/s über kurze Distanzen erlaubt, reduziert sich diese bei größeren Entfernungen. Für zuverlässige Datenübertragung über lange Distanzen wird oft eine angepasste Baudrate gewählt.
Benötige ich spezielle Treiber-ICs für den Sender- oder Empfängerteil?
Das AM 26LS33 ACD integriert die Funktionalität von vier RS422-Empfängern. Es wird typischerweise in Verbindung mit einem separaten RS422-Treiber-IC (Sender) verwendet, um die komplette bidirektionale Kommunikation zu realisieren. Die Auswahl des passenden Senders hängt von den spezifischen Anforderungen Ihrer Anwendung ab, wie z.B. die Anzahl der zu steuernden Leitungen und die benötigte Bandbreite.
