AM 26LS32 ACD – RS422, 4 Empfänger, SO-16: Robuste Datenübertragung für anspruchsvolle industrielle Anwendungen
Wenn es um zuverlässige und störungsfreie serielle Datenkommunikation in industriellen Umgebungen geht, stehen Ingenieure und Techniker oft vor der Herausforderung, Lösungen zu finden, die sowohl robust als auch effizient sind. Der AM 26LS32 ACD – RS422, 4 Empfänger, SO-16 ist speziell konzipiert, um genau diese Anforderungen zu erfüllen. Dieses hochintegrierte Bauteil ermöglicht die gleichzeitige Verarbeitung von vier RS422-kompatiblen Empfangssignalen in einem kompakten SO-16-Gehäuse und stellt damit eine überlegene Wahl für Applikationen dar, die eine präzise und skalierbare Schnittstellenlösung erfordern. Er ist die ideale Lösung für Entwickler, die Wert auf Stabilität, Durchsatz und Signalintegrität legen, insbesondere dort, wo Umgebungsbedingungen eine besondere Herausforderung darstellen.
Überragende Signalverarbeitung mit RS422-Technologie
Der AM 26LS32 ACD zeichnet sich durch seine Implementierung des RS422-Standards aus. RS422 ist ein weit verbreitetes Schnittstellenprotokoll, das für seine Fähigkeit bekannt ist, Daten über lange Distanzen und in Umgebungen mit hoher elektrischer Störung zuverlässig zu übertragen. Im Gegensatz zu älteren Standards wie RS232, der auf einem einzelnen Signalpaar für Senden und Empfangen basiert, verwendet RS422 ein differenzielles Signalpaar für jede Richtung. Dies reduziert die Anfälligkeit für Gleichtaktstörungen erheblich und ermöglicht höhere Datenraten sowie größere Reichweiten. Der AM 26LS32 ACD nutzt diese Vorteile voll aus, indem er vier unabhängige RS422-Empfänger integriert, was eine signifikante Steigerung der parallelen Datenaufnahmekapazität ermöglicht und somit die Effizienz von Datenerfassungssystemen und Steuerungsnetzwerken erhöht.
Vierkanal-Empfangskapazität für maximale Skalierbarkeit
Ein herausragendes Merkmal des AM 26LS32 ACD ist seine Fähigkeit, vier RS422-Signale gleichzeitig zu empfangen. Diese Vierkanal-Architektur bietet eine beispiellose Flexibilität für Systeme, die eine umfangreiche Datenerfassung von mehreren Quellen benötigen. Ob in komplexen Automatisierungsanlagen, Messdatenerfassungssystemen für Umweltmonitoring oder in fortschrittlichen Kommunikationsinfrastrukturen – die parallele Verarbeitung von vier unabhängigen Datenströmen minimiert den Bedarf an zusätzlichen Multiplexern oder separaten Schnittstellencontrollern. Dies führt zu einer Reduzierung der Komplexität des Schaltungsdesigns, einer Verringerung der Stücklistenkosten und einer gesteigerten Zuverlässigkeit, da weniger Verbindungen und Bauteile anfällig für Ausfälle sind.

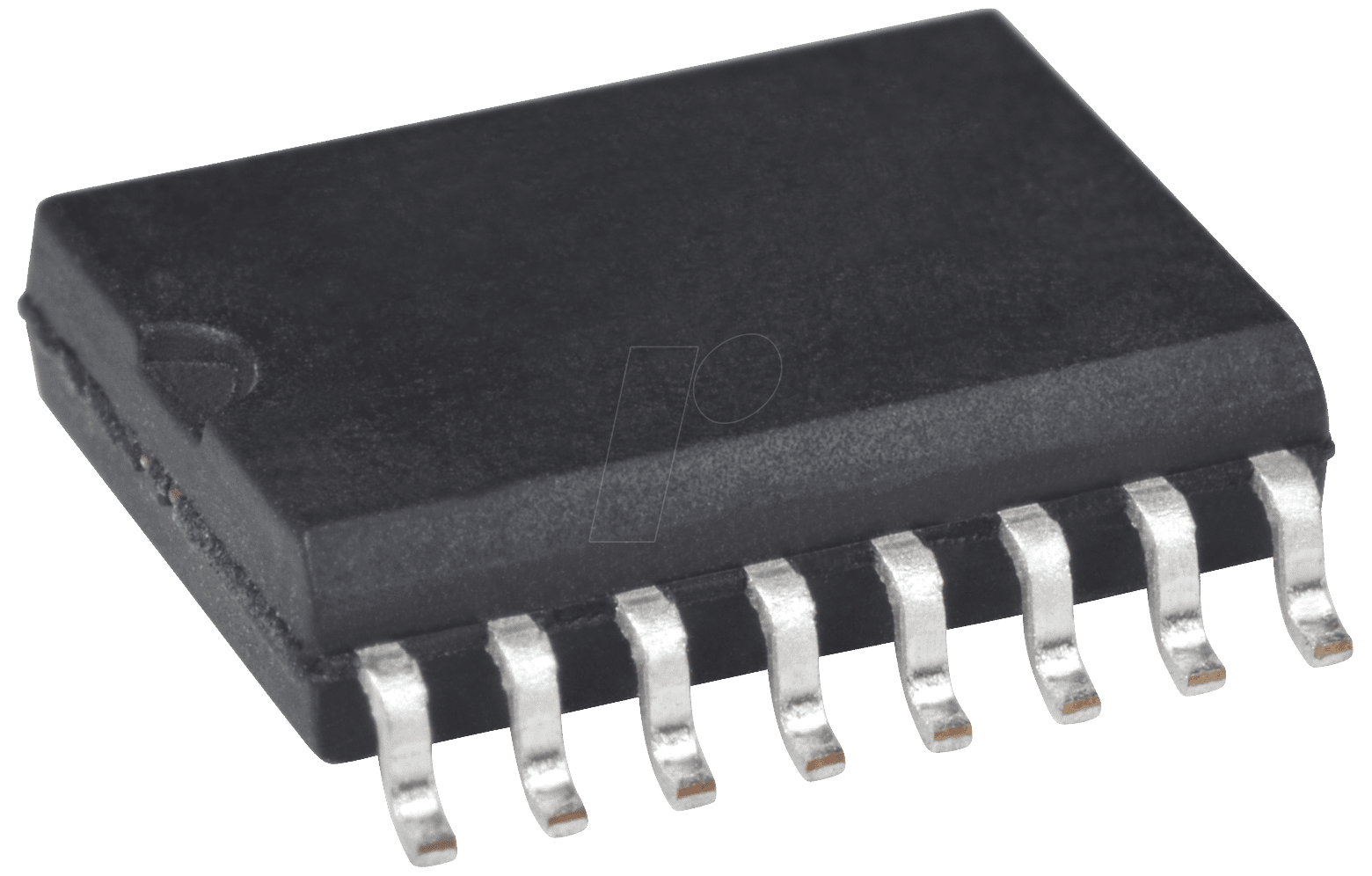

Kompaktes SO-16-Gehäuse für platzsparende Integration
Die Integration von vier RS422-Empfangskanälen in ein einziges SO-16-Gehäuse (Small Outline Package) ist eine bemerkenswerte ingenieurtechnische Leistung. SO-Gehäuse sind Standardformate in der Oberflächenmontagetechnik (SMT) und bieten eine hervorragende Balance zwischen Bauteilgröße und Anschlussdichte. Für Entwickler, die mit begrenztem Platinenplatz arbeiten, ist dies ein entscheidender Vorteil. Das SO-16-Gehäuse ermöglicht eine dichte Bestückung von Leiterplatten, was besonders in der Entwicklung kompakter industrieller Steuerungen, tragbarer Messgeräte oder eingebetteter Systeme von Bedeutung ist. Die Oberflächenmontage vereinfacht zudem den automatisierten Bestückungsprozess, was zu einer höheren Produktionsgeschwindigkeit und Kosteneffizienz führt.
Unübertroffene Zuverlässigkeit und Störfestigkeit
Im industriellen Sektor sind Ausfälle von Kommunikationssystemen oft mit erheblichen Produktionsausfällen und Kosten verbunden. Der AM 26LS32 ACD wurde entwickelt, um dieser Realität Rechnung zu tragen. Durch die Implementierung des RS422-Standards mit seinen differenziellen Signalwegen und die sorgfältige Auswahl interner Komponenten bietet dieser Baustein eine überlegene Störfestigkeit gegenüber elektromagnetischen Interferenzen (EMI) und Rauschen, die in vielen industriellen Umgebungen allgegenwärtig sind. Die hohe Immunität gegen Gleichtaktspannungen sorgt dafür, dass die übertragenen Daten auch unter extremen Bedingungen präzise und unverfälscht bleiben. Dies macht den AM 26LS32 ACD zur bevorzugten Wahl für kritische Anwendungen, bei denen Fehlkommunikation keine Option ist.
Optimale Leistung für anspruchsvolle Schnittstellen
Die Spezifikationen des AM 26LS32 ACD sind darauf ausgelegt, die Leistung von seriellen Schnittstellen in anspruchsvollen Umgebungen zu maximieren. Die hohe Geschwindigkeit der Datenübertragung, kombiniert mit der Fähigkeit, vier Kanäle gleichzeitig zu verarbeiten, ermöglicht die Implementierung von Systemen mit hohem Datendurchsatz. Dies ist entscheidend für Anwendungen wie die Steuerung von Robotern mit Echtzeit-Feedback, die Synchronisation von hochpräzisen Messinstrumenten oder die Datenaggregation von verteilten Sensoren in industriellen IoT-Anwendungen. Der Baustein unterstützt die gängigen Baudraten, die für RS422 typisch sind, und bietet dabei stets eine hohe Signalintegrität, was die Notwendigkeit von Fehlerkorrekturmechanismen minimiert und den Systemaufwand reduziert.
Produkt Eigenschaften Tabelle
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Schnittstellenstandard | RS422 |
| Anzahl der Empfängerkanäle | 4 (Quad) |
| Gehäusetyp | SO-16 (Surface Mount Device) |
| Signalübertragung | Differenziell, symmetrisch |
| Störfestigkeit (EMI/RFI) | Hoch (spezifisch für RS422-Standard und interne Schaltungsoptimierung) |
| Betriebstemperaturbereich | Industrietauglich, optimiert für stabile Leistung unter variablen Umgebungsbedingungen (typischerweise -40°C bis +85°C, genaue Spezifikationen im Datenblatt) |
| Versorgungsspannung | Typisch 5V, optimiert für geringen Stromverbrauch bei hoher Performance |
| Anwendungsbereiche | Industrielle Automatisierung, Fernüberwachungssysteme, Messdatenerfassung, Datenlogger, Steuerungsnetzwerke |
Einsatzgebiete und Anwendungsbeispiele
Der AM 26LS32 ACD ist prädestiniert für den Einsatz in einer Vielzahl von industriellen und technischen Applikationen, wo zuverlässige serielle Kommunikation unerlässlich ist. Seine Fähigkeit, vier unabhängige RS422-Kanäle zu verwalten, macht ihn zur idealen Wahl für:
- Industrielle Automatisierung: Anbindung von SPSen (Speicherprogrammierbare Steuerungen) an Peripheriegeräte, Feldgeräte oder andere Steuerungsmodule in Produktionslinien. Ermöglicht die gleichzeitige Erfassung von Statusinformationen, Sollwerten oder Messwerten von mehreren Sensoren oder Aktoren.
- Robotik: Schnittstelle für die präzise Kommunikation zwischen Robotersteuerungen und verschiedenen Achsen, Sensoren (z.B. Kameras, Kraftsensoren) oder externen Steuerungseinheiten, die Echtzeitdaten für die Bewegungssteuerung benötigen.
- Mess- und Prüftechnik: Erfassung von Daten von mehreren Messinstrumenten (z.B. Oszilloskope, Spektrumanalysatoren, Präzisionswaagen), die über RS422 kommunizieren. Ermöglicht die parallele Datensammlung für umfassende Analysen.
- Telekommunikation und Netzwerktechnik: Als Teil von Kommunikationsschnittstellen in Vermittlungsstellen, Basisstationen oder Datenübertragungseinheiten, wo robuste und störungsfreie serielle Links gefordert sind.
- Verkehrs- und Transportwesen: Integration in Steuerungssysteme für Signalanlagen, Zugkommunikation oder Flottenmanagement-Systeme, die zuverlässige Datenübertragung über potenziell verrauschte Umgebungen erfordern.
- Gebäudeautomatisierung: Anbindung von zentralen Managementsystemen an verteilte Sensornetzwerke für Heizung, Lüftung, Klima (HLK), Beleuchtung und Sicherheitssysteme.
Technische Details und Designüberlegungen
Bei der Auswahl eines Schnittstellenbausteins wie dem AM 26LS32 ACD sind verschiedene technische Aspekte zu berücksichtigen. Die RS422-Spezifikation, die einen differenziellen Treiber und vier differenzielle Empfänger umfasst, gewährleistet eine hohe Signalqualität. Die Ausgangstreiber sind so konzipiert, dass sie die charakteristische Impedanz von 100 Ohm-Kabeln effektiv ansteuern können, was für die Signalintegrität bei höheren Frequenzen entscheidend ist. Die vier integrierten Empfänger sind hochsensitiv und bieten eine ausreichende Störunterdrückung, um Daten auch in anspruchsvollen Umgebungen zuverlässig zu dekodieren.
Die Stromversorgung des Bausteins ist typischerweise eine einzelne 5V-Quelle, was die Integration in bestehende Stromversorgungssysteme vereinfacht. Die Auswahl des SO-16-Gehäuses erfordert Präzision bei der Leiterplattenentflechtung und Bestückung, bietet aber signifikante Vorteile in Bezug auf Bauraum und automatisierte Fertigung. Die Signalpins sind logisch angeordnet, um eine einfache Verdrahtung zu ermöglichen. Entwickler sollten bei der Layout-Gestaltung der Leiterplatte die Empfehlungen des Herstellers hinsichtlich Kupferbahnbreiten und Abständen beachten, um die Signalintegrität weiter zu optimieren und die Störfestigkeit zu maximieren.
Vorteile gegenüber Standardlösungen
Im Vergleich zu Standard-Schnittstellenbausteinen, die möglicherweise nur einen oder zwei Kanäle bieten oder auf weniger robusten Übertragungsstandards basieren, bietet der AM 26LS32 ACD entscheidende Vorteile:
- Höhere Integrationsdichte: Vier Kanäle in einem einzigen Bauteil reduzieren Stücklisten und Platineinsparungen erheblich.
- Überlegene Störfestigkeit: RS422-Technologie ist inhärent widerstandsfähiger gegen externe Störungen als Single-Ended-Standards.
- Skalierbarkeit: Ermöglicht die Anbindung einer größeren Anzahl von Geräten ohne zusätzliche Multiplexer-Hardware.
- Erhöhte Zuverlässigkeit: Weniger Bauteile und Verbindungen bedeuten weniger potenzielle Fehlerquellen.
- Kompaktheit: Das SO-16-Gehäuse ist ideal für platzbeschränkte Anwendungen.
- Optimierte Signalqualität: Differenzielle Signalübertragung sorgt für präzise Daten auch über längere Distanzen.
FAQ – Häufig gestellte Fragen zu AM 26LS32 ACD – RS422, 4 Empfänger, SO-16
Was ist der Hauptvorteil der RS422-Schnittstelle des AM 26LS32 ACD?
Der Hauptvorteil der RS422-Schnittstelle ist ihre hohe Störfestigkeit und die Fähigkeit, Daten über lange Distanzen zuverlässig zu übertragen, dank der Verwendung von differenziellen Signalpaaren. Dies minimiert die Anfälligkeit für elektrische Interferenzen, die in industriellen Umgebungen häufig vorkommen.
Kann der AM 26LS32 ACD mit RS232-Geräten kommunizieren?
Direkt nicht. RS422 und RS232 sind unterschiedliche Standards. Um mit RS232-Geräten zu kommunizieren, wäre ein Pegelwandler oder ein Mikrocontroller mit entsprechender Schnittstellenunterstützung erforderlich, um die Signale umzuwandeln.
Welche maximale Datenrate wird vom AM 26LS32 ACD unterstützt?
Die unterstützte Datenrate hängt von der spezifischen Implementierung des RS422-Standards ab, die durch den Baustein ermöglicht wird, sowie von den Eigenschaften des verwendeten Kabels und der Umgebungsbedingungen. Typischerweise unterstützt RS422 hohe Baudraten, oft im Bereich von mehreren Megabit pro Sekunde, aber die genauen Spezifikationen sollten dem Datenblatt des Herstellers entnommen werden.
Ist der AM 26LS32 ACD für den Einsatz im Außenbereich geeignet?
Obwohl der Baustein für seine Robustheit und Störfestigkeit bekannt ist, ist seine Eignung für den direkten Außeneinsatz stark von der Gesamtkonstruktion des Geräts abhängig. Die Betriebstemperaturbereiche und die Notwendigkeit von Schutz vor Feuchtigkeit, Staub und extremen Temperaturen müssen bei der Gehäusegestaltung und Systemintegration berücksichtigt werden.
Wie viele Sende-Kanäle hat der AM 26LS32 ACD?
Der AM 26LS32 ACD ist primär als Vierkanal-Empfänger konzipiert. Er verfügt über vier unabhängige RS422-Empfangskanäle. Für die Sende-Funktion wären separate Treiberkomponenten erforderlich.
Was bedeutet die Bezeichnung SO-16?
SO-16 steht für ein Small Outline Package mit 16 Anschlusspins. Dies ist ein Standardgehäusetyp für Oberflächenmontage (SMT), der eine kompakte Bauweise auf Leiterplatten ermöglicht.
Welche Vorteile bietet die Vierkanal-Architektur für mein System?
Die Vierkanal-Architektur ermöglicht die gleichzeitige Verarbeitung von vier separaten Datenströmen über RS422. Dies reduziert den Bedarf an externen Multiplexern, vereinfacht das Schaltungsdesign, spart Platz auf der Leiterplatte und kann die Systemleistung durch parallele Datenerfassung erhöhen.
