Der ALLDAQ 111750 – Ihre Brücke für zuverlässige Signalübertragung
Der ALLDAQ 111750 Anschlussblock mit 37-poligem Sub-D-Stecker und Phoenix-Klemmen ist die ultimative Lösung für Ingenieure, Techniker und Systemintegratoren, die eine robuste und fehlerfreie Verbindung zwischen Messgeräten, Steuerungen und industriellen Schnittstellen benötigen. Dieses Produkt eliminiert die Komplexität von Lötverbindungen und die Anfälligkeit lose gesteckter Kabel, indem es eine sichere und dauerhafte Klemmverbindung für jeden einzelnen Pin des Sub-D-Anschlusses bietet. Ideal für anspruchsvolle Umgebungen in der Automatisierungstechnik, Messtechnik, Prüfstandsaufbauten und der industriellen Signalverarbeitung.
Maximale Konnektivität und Präzision: Die Vorteile des ALLDAQ 111750
Der ALLDAQ 111750 zeichnet sich durch seine überlegene Konstruktion und Funktionalität aus, die ihn von konventionellen Anschlussmethoden abhebt. Anstatt auf zeitaufwändige Lötprozesse angewiesen zu sein, die zu potenziellen Kalten Lötstellen und mechanischer Belastung führen können, bietet dieser Anschlussblock eine zeitsparende und zuverlässige Phoenix-Klemmentechnologie. Jede Verbindung ist individuell zugänglich und überprüfbar, was die Fehlersuche und Wartung erheblich vereinfacht und Ausfallzeiten minimiert. Die 37 Pins des Sub-D-Anschlusses werden direkt auf schraubbare Klemmen geführt, was eine feste und sichere mechanische Verbindung für unterschiedlichste Signalleiter gewährleistet. Dies ist entscheidend für die Integrität der Datenübertragung, insbesondere bei empfindlichen analogen oder schnellen digitalen Signalen.
- Schnelle Installation & Wartung: Werkzeuglose Installation der Anschlussdrähte durch zuverlässige Phoenix-Klemmen, was die Einrichtungszeit drastisch verkürzt und die Wartungsfreundlichkeit erhöht.
- Robuste Signalintegrität: Vermeidung von Lötfehlern und mechanischer Beanspruchung durch sichere Schraubverbindungen, die eine konsistente und störungsfreie Signalübertragung über lange Zeiträume gewährleisten.
- Universelle Kompatibilität: Der standardisierte 37-polige Sub-D-Anschluss ermöglicht die einfache Integration in eine Vielzahl von Industrie-PCs, Datenerfassungssystemen, Steuerungen und Messgeräten.
- Optimale Organisation: Klare Kennzeichnung jedes Anschlusses erleichtert die Nachvollziehbarkeit von Verbindungen und reduziert das Risiko von Fehlverdrahtungen, selbst in komplexen Systemen.
- Langlebigkeit & Zuverlässigkeit: Hochwertige Materialien und präzise Verarbeitung garantieren einen zuverlässigen Betrieb auch unter anspruchsvollen Umgebungsbedingungen wie Vibrationen oder Temperaturschwankungen.
- Flexibilität bei der Verkabelung: Ermöglicht den Anschluss von Litzen, Einzeladern oder auch dünneren Kabeln ohne aufwendige Vorbereitung oder spezielle Steckertypen auf der Klemmenseite.
Technische Spezifikationen und hochwertige Verarbeitung
Der ALLDAQ 111750 ist konzipiert für den professionellen Einsatz, wo Zuverlässigkeit an erster Stelle steht. Die sorgfältige Auswahl der Komponenten und die präzise Fertigung spiegeln sich in der herausragenden Performance und Langlebigkeit dieses Anschlussblocks wider.
| Merkmal | Spezifikation/Beschreibung |
|---|---|

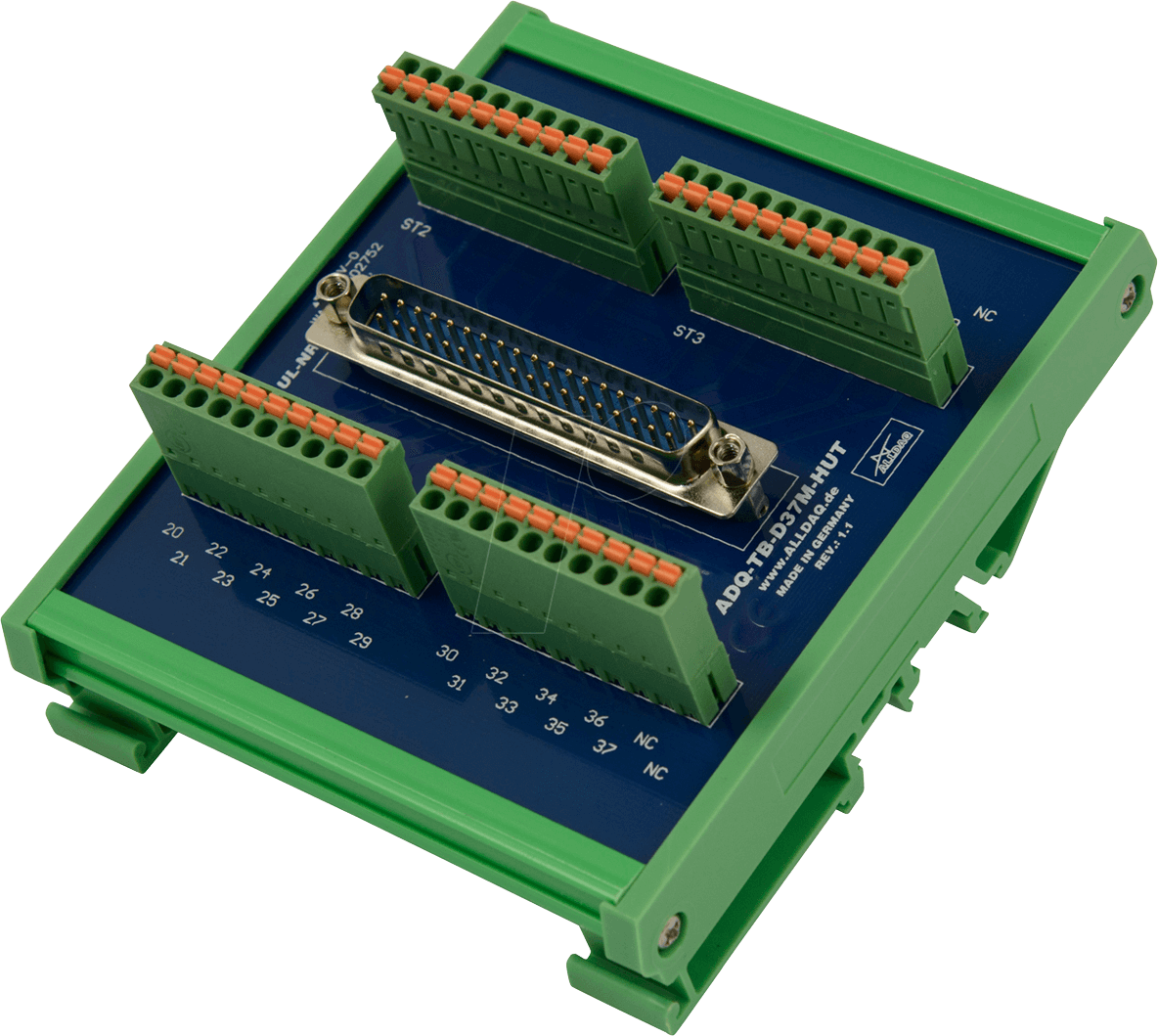

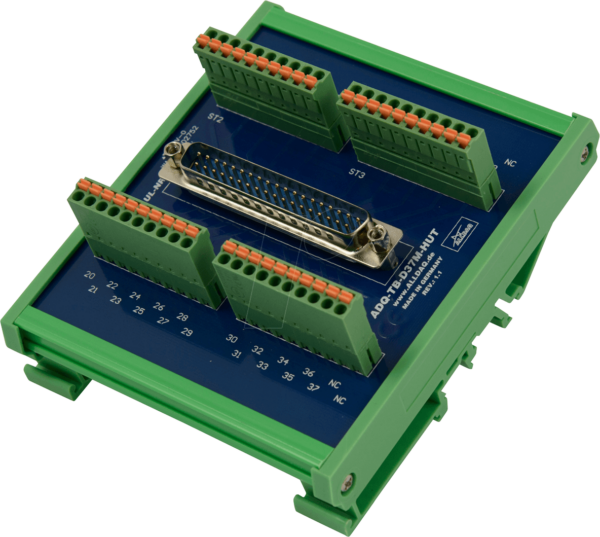

| Anschlusstyp | 37-polig Sub-D (Stecker) auf Phoenix-Klemmen |
| Klemmensystem | Zugfederklemmen (Push-in-Technologie) für einfache und sichere Drahtverbindung |
| Max. Leiterquerschnitt (pro Klemme) | Geeignet für flexible und massive Leiter bis zu 1.5 mm² (AWG 16) |
| Nennspannung | Bis zu 300V AC/DC (abhängig von der Umgebung und Verdrahtung) |
| Nennstrom (pro Klemme) | Bis zu 10A (abhängig von der Umgebung und Verdrahtung) |
| Gehäusematerial | Stabiler und schlagfester Kunststoff, der Schutz gegen mechanische Beschädigungen bietet |
| Konfiguration | Direkte 1:1 Abbildung der 37 Sub-D-Pins auf die jeweiligen Klemmenleisten |
| Betriebstemperaturbereich | -20°C bis +70°C, um Zuverlässigkeit in industriellen Umgebungen zu gewährleisten |
| Montageoptionen | Standardisierte Montagebohrungen für Hutschienenmontage oder feste Installation |
Anwendungsbereiche: Wo der ALLDAQ 111750 seine Stärken ausspielt
Der ALLDAQ 111750 ist ein essenzielles Bauteil in zahlreichen industriellen und wissenschaftlichen Applikationen, wo eine präzise und stabile Signalübertragung von entscheidender Bedeutung ist. Seine Flexibilität und Zuverlässigkeit machen ihn zur bevorzugten Wahl für professionelle Anwender.
Industrielle Automatisierung und Steuerungstechnik
In modernen Fertigungsanlagen, Robotik und Prozesssteuerungen werden komplexe Signale zwischen speicherprogrammierbaren Steuerungen (SPS), Sensoren, Aktoren und Bedienpulten ausgetauscht. Der ALLDAQ 111750 ermöglicht die saubere und sichere Anbindung von bis zu 37 verschiedenen Signalleitungen, was die Installation und Wartung von solchen Systemen erheblich erleichtert und die Ausfallsicherheit erhöht. Er dient als zentrale Schnittstelle, um beispielsweise analoge Sensorsignale (Temperatur, Druck, Durchfluss), digitale Ein-/Ausgänge oder Kommunikationsprotokolle wie RS-232 oder RS-485 zu führen.
Messtechnik und Datenerfassung
Für Labore, Prüfstände und mobile Messaufgaben, bei denen eine genaue Erfassung von Messdaten unverzichtbar ist, bietet der ALLDAQ 111750 eine stabile Verbindung. Insbesondere bei der Anbindung von Datenerfassungskarten oder Messkarten mit Sub-D-Anschlüssen an verschiedenste Sensoren und Messinstrumente gewährleistet er eine verlustfreie Signalübertragung. Die einfache Möglichkeit, Kabel schnell zu wechseln oder neu zu verdrahten, ist hierbei ein entscheidender Vorteil für flexibel aufgebaute Testumgebungen.
Prototypenentwicklung und Systemintegration
Bei der Entwicklung neuer technischer Systeme oder der Integration bestehender Komponenten ist Flexibilität gefordert. Der ALLDAQ 111750 vereinfacht den Aufbau und die Modifikation von Prototypen, indem er die Verdrahtung von Sub-D-Schnittstellen standardisiert und vereinfacht. Systemintegratoren schätzen die Möglichkeit, ohne aufwendiges Löten schnelle und belastbare Verbindungen herzustellen, was den Entwicklungsprozess beschleunigt und die Fehleranfälligkeit reduziert.
Signalaufbereitung und -verteilung
In komplexen Signalpfaden kann der ALLDAQ 111750 als zentrale Verteilungs- oder Aufbereitungseinheit dienen. Er ermöglicht die Anbindung von Signalwandlern, Verstärkern oder Filtern, die mit einem 37-poligen Sub-D-Anschluss ausgestattet sind, an weiterführende Systeme. Die klare Strukturierung durch die Phoenix-Klemmen sorgt für Übersichtlichkeit und minimiert das Risiko von Fehlern bei der Signalweiterleitung.
FAQ – Häufig gestellte Fragen zu ALLDAQ 111750 – Anschlussblock, 37-polig Sub-D, Phoenix-Klemmen
Kann ich mit dem ALLDAQ 111750 auch feine Litzen anschließen?
Ja, der ALLDAQ 111750 ist mit Phoenix-Klemmen ausgestattet, die in der Regel für Leiterquerschnitte bis zu 1.5 mm² (AWG 16) ausgelegt sind. Diese Klemmen sind so konzipiert, dass sie sowohl massive Leiter als auch feine Litzen (ggf. mit Aderendhülsen, je nach Spezifikation der Klemmen) sicher und fest fixieren können. Dies gewährleistet eine zuverlässige elektrische Verbindung.
Ist der Anschlussblock für den Einsatz in rauen Industrieumgebungen geeignet?
Absolut. Der ALLDAQ 111750 ist aus robustem, schlagfestem Kunststoff gefertigt und für einen erweiterten Betriebstemperaturbereich ausgelegt. Die Phoenix-Klemmen bieten eine mechanisch stabile Verbindung, die widerstandsfähiger gegenüber Vibrationen ist als beispielsweise Lötverbindungen. Dies macht ihn ideal für den Einsatz in Automatisierungsanlagen, Produktionshallen und anderen anspruchsvollen Umgebungen.
Wie wird die Verdrahtung der 37 Pins genau zugeordnet?
Die Zuordnung der 37 Sub-D-Pins zu den einzelnen Phoenix-Klemmen ist in der Regel 1:1. Jede Klemme ist klar auf den entsprechenden Pin des Sub-D-Steckers abgebildet. Oft sind die Klemmen oder die umliegende Platine mit entsprechenden Nummern oder Symbolen gekennzeichnet, die die Zuordnung erleichtern und eine korrekte Verdrahtung sicherstellen. Die genaue Pinbelegung des 37-poligen Sub-D-Anschlusses sollte der Dokumentation des angeschlossenen Geräts entnommen werden.
Kann ich den ALLDAQ 111750 direkt auf einer Hutschienen montieren?
Ja, der ALLDAQ 111750 verfügt in der Regel über integrierte Montagevorrichtungen, die eine einfache Befestigung auf einer Standard-Hutschiene (DIN-Schiene) ermöglichen. Dies ist eine gängige und praktische Methode zur Installation in Schaltschränken und Industriegehäusen, die eine schnelle und sichere Montage gewährleistet.
Welche maximale Spannung und Stromstärke kann der Anschlussblock verarbeiten?
Die Nennspannung liegt typischerweise bei bis zu 300V AC/DC und der Nennstrom pro Klemme bei bis zu 10A. Diese Werte können jedoch von externen Faktoren wie der Umgebungstemperatur, der Art der Verdrahtung und der Qualität der angeschlossenen Kabel abhängen. Es ist wichtig, die maximal zulässigen Grenzwerte gemäß den Spezifikationen des jeweiligen Geräts und der Anwendungsumgebung nicht zu überschreiten.
Benötige ich spezielle Werkzeuge für die Anschlussklemmen?
Für die Phoenix-Klemmen sind in der Regel keine speziellen Lötkolben oder crimpwerkzeuge erforderlich. Meist genügt ein einfacher Schraubendreher passender Größe, um die Klemmen zu öffnen und zu schließen, oder bei Push-in-Klemmen kann der Draht direkt eingeführt werden. Die genaue Handhabung entnehmen Sie bitte der Bedienungsanleitung der Klemmen oder des Anschlussblocks.
Ist die Sub-D-Seite ein Stecker oder eine Buchse?
Der ALLDAQ 111750 ist als Anschlussblock mit einem 37-poligen Sub-D-Stecker konzipiert. Dies bedeutet, dass er in eine entsprechende 37-polige Sub-D-Buchse an Ihrem Gerät oder Ihrer Schnittstellenkarte eingesteckt wird. Die Phoenix-Klemmen sind auf der anderen Seite, um die Signale von diesem Stecker weiterzuleiten.
