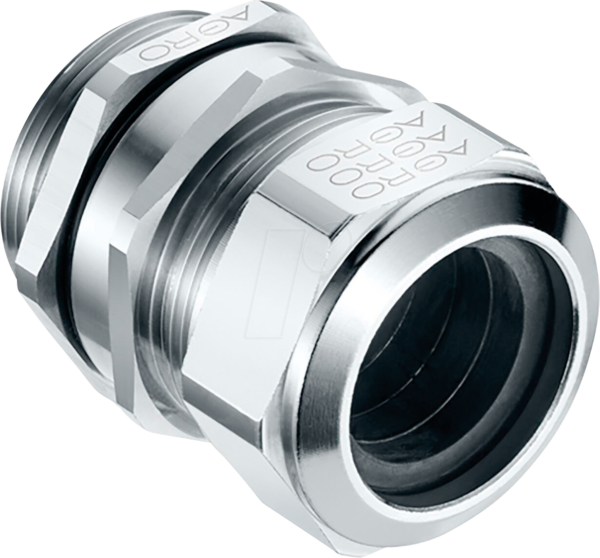

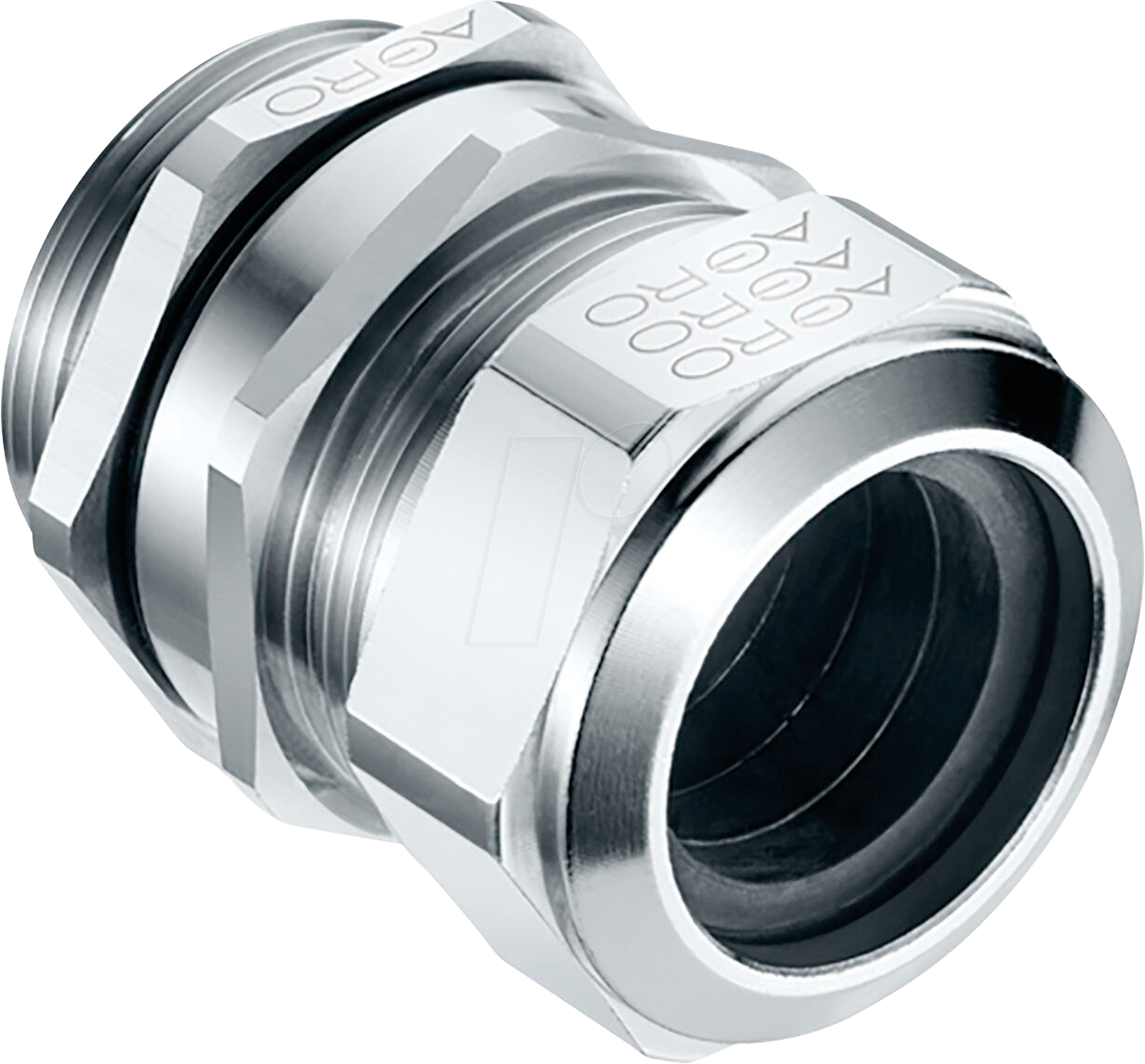

Optimale Kabeleinführung für höchste Ansprüche: AGR 1084.17 Progress® EMV Kabelverschraubung
Die AGR 1084.17 Progress® EMV Kabelverschraubung ist die ultimative Lösung zur zuverlässigen und sicheren Einführung von Kabeln in elektromechanische Gehäuse, Schaltschränke und Anlagen. Entwickelt für professionelle Anwender in der Elektroinstallation, Automatisierungstechnik und im Maschinenbau, schützt diese Kabeleinführung empfindliche elektronische Komponenten effektiv vor Störfeldern und gewährleistet eine störungsfreie Signalübertragung. Mit ihrer präzisen Verarbeitung und den hochwertigen Materialien bietet sie eine überlegene Leistung im Vergleich zu Standardlösungen, indem sie sowohl mechanischen Schutz als auch exzellente EMV-Abschirmung vereint.
Technologische Überlegenheit: Warum Progress® EMV?
Herkömmliche Kabelverschraubungen bieten oft nur mechanischen Schutz, vernachlässigen jedoch die zunehmende Bedeutung der elektromagnetischen Verträglichkeit (EMV) in modernen Systemen. Die AGR 1084.17 Progress® EMV Kabelverschraubung adressiert dieses Defizit gezielt. Sie ist darauf ausgelegt, hochfrequente Störsignale effektiv abzuschirmen und somit die Funktion von empfindlichen Steuerungen, Sensoren und Kommunikationsschnittstellen zu gewährleisten. Dies verhindert Ausfälle, Datenverluste und reduziert den Bedarf an aufwendigen nachträglichen Filterlösungen.
Herausragende Merkmale der AGR 1084.17
- EMV-Schirmung: Integrierte Abschirmkontakte sorgen für eine niederohmige Verbindung des Kabelmantels mit dem Gehäusepotenzial und minimieren so die Abstrahlung und Einwirkung von elektromagnetischen Störfeldern.
- Präzisionsgewinde: Das metrische M16 x 1,5 mm Gewinde ermöglicht eine sichere und dichte Montage in Gehäusen mit entsprechenden Durchgangsbohrungen.
- Großer Klemmbereich: Der Durchmesserbereich von 6,0 mm bis 10,5 mm erlaubt die Anwendung bei einer Vielzahl von Kabeltypen und -stärken.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien für Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Umgebungsbedingungen.
- Hohe Schutzart: Bietet nach fachgerechter Montage eine hohe Schutzart gegen das Eindringen von Staub und Wasser.
- Einfache Montage: Die progressive Konstruktion ermöglicht eine schnelle und unkomplizierte Installation ohne spezielles Werkzeug.
Anwendungsbereiche und Vorteile
Die AGR 1084.17 Progress® EMV Kabelverschraubung ist die bevorzugte Wahl für sämtliche Anwendungen, bei denen eine zuverlässige Kabeldurchführung und gleichzeitig eine hohe EMV-Festigkeit gefordert sind. Dies umfasst insbesondere:
- Schaltschrankbau: Sichere Einführung von Daten- und Steuerleitungen in industrielle Schaltanlagen, Vermeidung von Interferenzen zwischen benachbarten Komponenten.
- Maschinenbau: Schutz von Steuerleitungen und Sensorik an Produktionsmaschinen, Gewährleistung einer störungsfreien Datenkommunikation und Steuerung.
- Automatisierungstechnik: Einsatz in komplexen Steuerungssystemen, Robotik und Prozessautomatisierung, wo präzise Signale unerlässlich sind.
- Netzwerktechnik: Sichere Anbindung von Netzwerkkomponenten, bei denen eine hohe Signalintegrität entscheidend ist.
- Mess- und Prüftechnik: Gewährleistung genauer Messergebnisse durch die Unterdrückung externer Störeinflüsse auf Messleitungen.
Durch die integrierte EMV-Abschirmung werden die Anforderungen von Normen wie der DIN EN 61326-1 (elektrische Betriebsmittel für Mess-, Steuer- und Laboranwendungen im eigenen Schutzbereich) oder der DIN EN 61000-Reihe leichter erfüllt. Die progressive Dichtungstechnologie sorgt zudem für eine dauerhafte Abdichtung gegen Umwelteinflüsse wie Staub und Feuchtigkeit, was die Lebensdauer der angeschlossenen Komponenten verlängert und Wartungsaufwand reduziert.
Produktdetails und Spezifikationen
| Eigenschaft | Spezifikation |
|---|---|
| Modellbezeichnung | AGR 1084.17 |
| Serie | Progress® EMV |
| Gewindeart | Metrisch |
| Gewindegröße | M16 x 1,5 mm |
| Klemmbereich (Kabelaußendurchmesser) | Ø 6,0 mm – 10,5 mm |
| Material (Gehäuse) | Hochwertiges Messing vernickelt oder Kunststoff (Polyamid PA6 GF30) |
| Dichtungsmaterial | EPDM (Ethylen-Propylen-Dien-Kautschuk) |
| EMV-Anbindung | Integrierte Schirmkontaktierung für niederohmige Verbindung |
| Schutzart (montiert) | IP67 (bei korrekt montiertem Gegenstück und Kabel) |
| Temperaturbereich | -40 °C bis +100 °C (variiert je nach Materialausführung) |
| Einsatzgebiet | Industrielle Anwendungen, Schaltschrankbau, Maschinenbau, Automatisierung |
| Zulassungen | CE, RoHS-konform (typischerweise) |
Qualität und Verarbeitung
Die AGR 1084.17 zeichnet sich durch eine exzellente Fertigungsqualität aus. Das Gehäusematerial, typischerweise aus vernickeltem Messing gefertigt, bietet hervorragende Korrosionsbeständigkeit und mechanische Stabilität. Für spezielle Anwendungen, bei denen Gewicht oder elektrische Isolations-Eigenschaften im Vordergrund stehen, sind auch Ausführungen aus Hochleistungs-Kunststoffen wie Polyamid verfügbar. Die EMV-Abschirmung wird durch eine speziell entwickelte Innenkontur und schirmende Lamellen gewährleistet, die eine flächige und niederohmige Anbindung des Kabelmantels an das Gehäuse sicherstellen. Dies ist entscheidend für die effektive Unterdrückung von Gleichtaktstörungen.
Montage und Installation
Die Installation der AGR 1084.17 Progress® EMV Kabelverschraubung ist denkbar einfach. Nach dem Bohren eines M16-Gewindelochs im Gehäuse wird die Kabelverschraubung von außen eingeschraubt. Das Kabel wird durch die Verschraubung geführt, bis der Schirm mantel die Abschirmkontakte erreicht. Anschließend wird der Dichtungsring und die Überwurfmutter angezogen. Durch das progressive Schraubdesign erfolgt eine gleichmäßige Anpressung des Dichtungsrings, was eine zuverlässige Abdichtung erzielt. Der Klemmbereich ist so dimensioniert, dass Kabel mit verschiedenen Außendurchmessern sicher fixiert werden können, ohne den Leiterkern zu beschädigen.
FAQ – Häufig gestellte Fragen zu AGR 1084.17 – Kabelverschraubung Progress® EMV M16 x 1,5 mm, Ø 6,0 – 10,5 mm
Was ist der Hauptvorteil einer EMV-Kabelverschraubung gegenüber einer Standard-Kabelverschraubung?
Der Hauptvorteil einer EMV-Kabelverschraubung liegt in ihrer Fähigkeit, elektromagnetische Störfelder zu reduzieren. Sie schirmt empfindliche elektronische Komponenten vor externen Störungen ab und verhindert die Abstrahlung von Störsignalen des Kabels. Standard-Kabelverschraubungen bieten primär mechanischen Schutz und Abdichtung.
Welche Kabeldurchmesser können mit der AGR 1084.17 verwendet werden?
Die AGR 1084.17 ist für Kabel mit einem Außendurchmesser von 6,0 mm bis 10,5 mm ausgelegt. Dieser breite Klemmbereich ermöglicht den Einsatz einer Vielzahl von Standard-Industriekabeln.
Welche Schutzart wird nach der Montage erreicht?
Bei fachgerechter Montage und Verwendung eines geeigneten Kabels mit rundem Außenmantel erreicht die AGR 1084.17 eine Schutzart von IP67. Dies bedeutet einen vollständigen Schutz gegen das Eindringen von Staub und Schutz bei zeitweiligem Untertauchen in Wasser.
Ist die AGR 1084.17 für den Einsatz in rauen Umgebungen geeignet?
Ja, die AGR 1084.17 ist für den Einsatz in anspruchsvollen industriellen Umgebungen konzipiert. Die robusten Materialien und die hohe Schutzart gewährleisten Zuverlässigkeit auch unter widrigen Bedingungen wie Staub, Feuchtigkeit und Temperaturschwankungen.
Welche Rolle spielt das metrische Gewinde M16 x 1,5 mm?
Das metrische Gewinde M16 x 1,5 mm spezifiziert die Abmessungen und die Steigung des Gewindes. Es ermöglicht eine standardisierte und dichte Montage in Gehäusen, die mit entsprechenden M16-Durchgangsbohrungen oder Innengewinden ausgestattet sind. Die Steigung von 1,5 mm ist typisch für metrische Gewinde dieser Größe und sorgt für eine stabile Verbindung.
Wie wird die EMV-Abschirmung technisch realisiert?
Die EMV-Abschirmung wird durch integrierte Abschirmkontakte oder Lamellen im Inneren der Kabelverschraubung realisiert. Diese Kontakte stellen eine niederohmige Verbindung zwischen dem leitfähigen Kabelmantel und dem Gehäuse des Gerätes her. Dadurch wird der Kabelmantel auf Gehäusepotenzial gelegt, was die Ausbreitung von Hochfrequenzstörungen signifikant reduziert.
Kann die AGR 1084.17 auch für ungeschirmte Kabel verwendet werden?
Obwohl die AGR 1084.17 speziell für EMV-geschirmte Kabel entwickelt wurde, kann sie auch für ungeschirmte Kabel verwendet werden. In diesem Fall bietet sie primär den mechanischen Schutz und die Abdichtung, die EMV-Abschirmfunktion ist jedoch nicht aktiv. Für optimale EMV-Leistung wird die Verwendung mit geschirmten Kabeln empfohlen.
