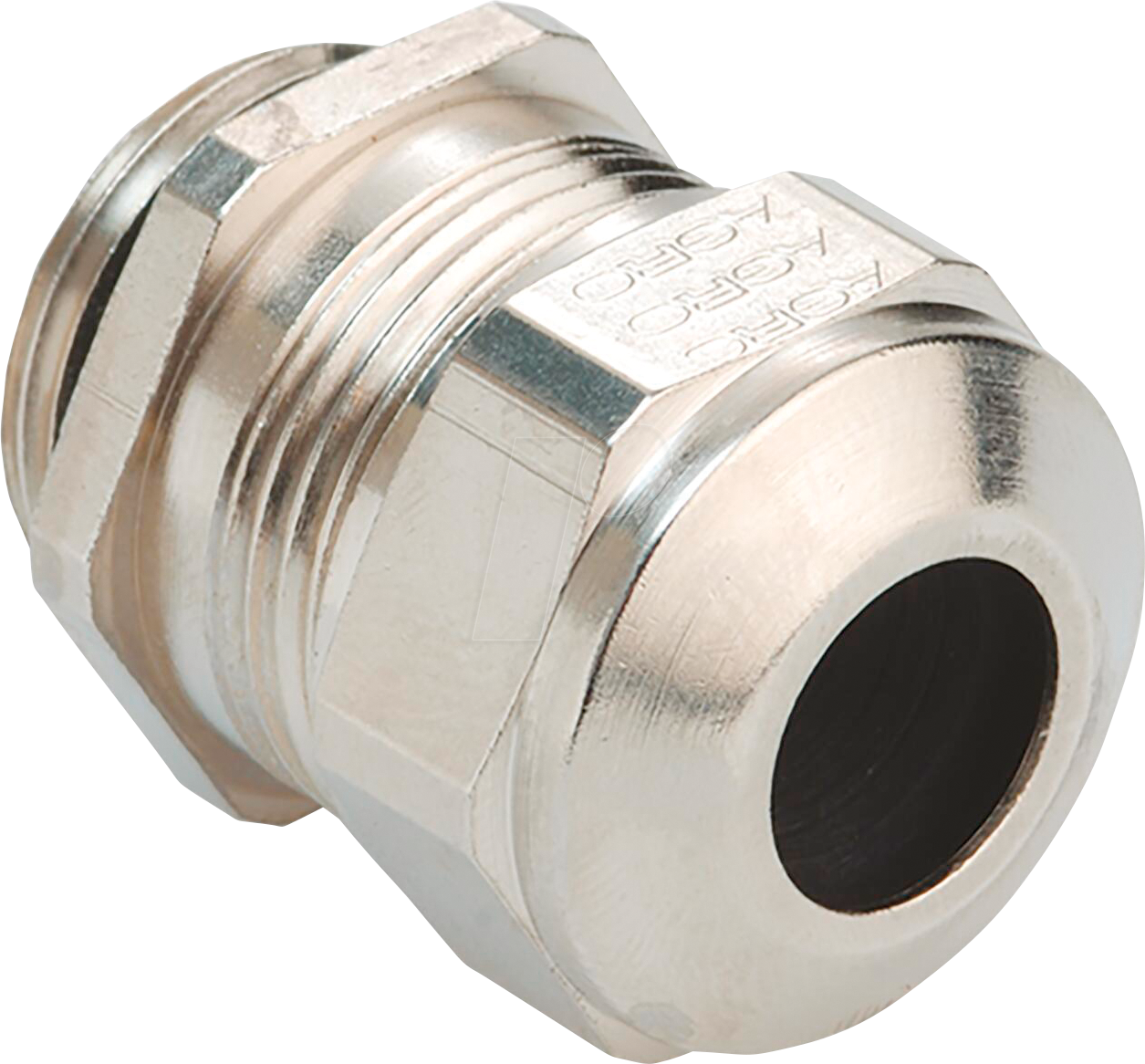

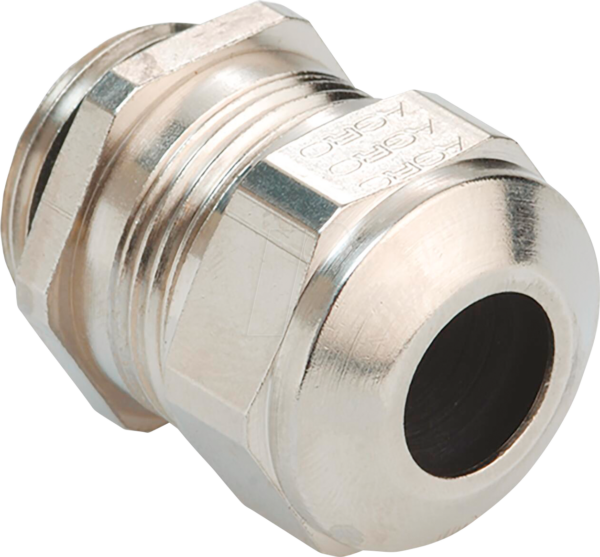

AGR 1080.25.160 – Progress® EMV-Kabelverschraubung für höchste Ansprüche
Sie suchen nach einer zuverlässigen Lösung zur Durchführung und Abdichtung von Kabeln in anspruchsvollen Umgebungen? Die AGR 1080.25.160 Progress® EMV-Kabelverschraubung mit M25 x 1,5 mm Gewinde und einem Klemmbereich von Ø 13,0 – 16,0 mm ist die ideale Wahl für Elektroinstallateure, Maschinenbauer und Anwender, die höchste Standards in Bezug auf EMV-Abschirmung und mechanische Belastbarkeit benötigen.
Überlegene EMV-Abschirmung und Schutz
Die AGR 1080.25.160 wurde speziell entwickelt, um eine effektive elektromagnetische Verträglichkeit (EMV) zu gewährleisten. Dies ist entscheidend in industriellen Anwendungen, Automatisierungstechnik und empfindlichen Elektronikgehäusen, wo Störsignale minimiert werden müssen, um die einwandfreie Funktion von Geräten sicherzustellen. Die spezielle Konstruktion der Progress® EMV-Kabelverschraubung sorgt für einen umfassenden Schutz gegen externe elektromagnetische Einflüsse und verhindert gleichzeitig die Abstrahlung von Störsignalen aus dem Gehäuse.
Herausragende Vorteile der AGR 1080.25.160
- Optimale EMV-Wirksamkeit: Die integrierten Abschirmkomponenten garantieren eine zuverlässige Reduzierung von Störfeldern und schützen Ihre sensiblen Systeme.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien bietet diese Kabelverschraubung exzellente mechanische Stabilität und Langlebigkeit, selbst unter widrigen Umgebungsbedingungen.
- Sichere Abdichtung: Die Progress® Technologie ermöglicht eine dichte Durchführung von Kabeln, die Schutz vor Staub, Wasser und anderen Umwelteinflüssen bietet, gemäß den geltenden Schutzarten.
- Einfache Montage: Trotz ihrer Leistungsfähigkeit ist die Installation unkompliziert und zeiteffizient, was Installationskosten senkt.
- Großer Klemmbereich: Mit einem Klemmbereich von 13,0 bis 16,0 mm ist die Verschraubung vielseitig einsetzbar für eine breite Palette von Kabeldurchmessern.
- Präzises metrisches Gewinde: Das M25 x 1,5 mm Gewinde gewährleistet eine sichere und genaue Befestigung in standardisierten Gehäuseöffnungen.
- Hohe Temperaturbeständigkeit: Konzipiert für den Einsatz in einem breiten Temperaturbereich, behält die Kabelverschraubung ihre Leistungsfähigkeit.
Technische Spezifikationen im Detail
Die AGR 1080.25.160 ist nicht nur ein Bauteil, sondern eine integrale Lösung für professionelle Elektroinstallationen. Die Auswahl des Materials, die Präzision der Fertigung und die durchdachte Konstruktion machen sie zu einer überlegenen Wahl gegenüber einfachen Kabeldurchführungen. Die EMV-Leistung wird durch eine speziell entwickelte Abschirmung erreicht, die einen niederimpedanten Kontakt zum Kabelmantel und zum Gehäuse herstellt. Dies minimiert kapazitive und induktive Kopplungen und sorgt für eine effektive Abschirmung über einen breiten Frequenzbereich.
Produkt-Eigenschaften im Überblick
| Merkmal | Detail |
|---|---|
| Modellbezeichnung | AGR 1080.25.160 |
| Herstellerfamilie | Progress® |
| Typ | EMV-Kabelverschraubung |
| Anschlussgewinde | Metrisch M25 x 1,5 mm |
| Klemmbereich (Außendurchmesser Kabel) | Ø 13,0 mm – 16,0 mm |
| Material (Gehäuse) | Hochwertiger Kunststoff (typischerweise Polyamid oder Polycarbonat für gute Isoliereigenschaften und mechanische Festigkeit) |
| Material (Dichteinsatz/Dichtring) | Elastomer (z.B. NBR oder EPDM für gute Abdichtung und Temperaturbeständigkeit) |
| EMV-Abschirmungselemente | Integrierte leitfähige Komponenten für niederimpedanten Kontakt zur Erzielung einer hohen Abschirmdämpfung. |
| Schutzart (typisch bei korrekter Montage) | IP68 gemäß IEC 60529 (staubdicht und Schutz gegen zeitweiliges Untertauchen) |
| Betriebstemperaturbereich | Breit gefächert, typischerweise von -40°C bis +100°C (abhängig von spezifischen Materialvarianten und Umgebungsbedingungen) |
| Flammhemmung | Erfüllt UL94 V-0 oder vergleichbare Standards für erhöhte Sicherheit in elektrischen Anlagen. |
| Anwendungsbereiche | Industrieautomation, Schaltschrankbau, Mess- und Regeltechnik, erneuerbare Energien, Kommunikationssysteme, überall dort, wo EMV-Schutz und zuverlässige Kabeldurchführung gefordert sind. |
Anwendungsbereiche und Installation
Die AGR 1080.25.160 ist prädestiniert für den Einsatz in Umgebungen, die höchste Anforderungen an die elektromagnetische Verträglichkeit stellen. Dazu gehören vor allem die industrielle Automatisierung, der Schaltschrankbau, Anlagen der Mess- und Regeltechnik sowie die Telekommunikation. Durch die effektive Abschirmung werden Störsignale, die die Funktion empfindlicher elektronischer Komponenten beeinträchtigen könnten, signifikant reduziert. Die Montage erfolgt durch einfaches Eindrehen des metrischen Gewindes in eine entsprechende Gehäusebohrung. Der Klemmkörper und die Dichtung sorgen anschließend für eine sichere Fixierung und Abdichtung des Kabels, wobei die integrierten EMV-Kontakte sicherstellen, dass die Abschirmung des Kabels mit dem Gehäuse verbunden wird.
Qualität und Zuverlässigkeit der Progress® Serie
Die Progress® Serie von Kabelverschraubungen steht für Qualität und Innovation. Jedes Produkt wird unter strengen Qualitätskontrollen gefertigt, um eine gleichbleibend hohe Leistung zu garantieren. Die AGR 1080.25.160 bildet hierbei keine Ausnahme. Sie bietet nicht nur eine funktionale Lösung, sondern auch eine Investition in die langfristige Zuverlässigkeit Ihrer elektrischen Anlagen. Die bewährte Technologie und die sorgfältige Materialauswahl gewährleisten eine lange Lebensdauer und reduzieren Wartungsaufwand und Ausfallzeiten.
FAQ – Häufig gestellte Fragen zu AGR 1080.25.160 – Kabelverschraubung Progress® EMV M25 x 1,5 mm, Ø 13,0 – 16,0 mm
Welchen Kabeldurchmesser kann die AGR 1080.25.160 maximal aufnehmen?
Die AGR 1080.25.160 ist für Kabel mit einem Außendurchmesser von 13,0 mm bis maximal 16,0 mm ausgelegt. Dies deckt eine gängige Bandbreite für viele industrielle Anwendungen ab.
Ist diese Kabelverschraubung auch für raue Umgebungsbedingungen geeignet?
Ja, die AGR 1080.25.160 ist aus robusten Materialien gefertigt und bietet typischerweise eine Schutzart von IP68. Sie ist daher sehr gut gegen Staub, Wasser und andere Umwelteinflüsse geschützt und somit für anspruchsvolle Einsatzgebiete konzipiert.
Wie wird die EMV-Wirkung der Kabelverschraubung erzielt?
Die EMV-Wirkung wird durch integrierte leitfähige Komponenten erzielt, die einen niederimpedanten Kontakt zwischen dem Kabelmantel und dem Gehäuse herstellen. Dies reduziert effektiv elektromagnetische Störungen.
Muss ich für die Montage spezielles Werkzeug verwenden?
Für die Montage der AGR 1080.25.160 werden in der Regel handelsübliche Werkzeuge wie Schraubenschlüssel oder Zangen benötigt. Die Installation ist prinzipiell einfach und erfordert keine Spezialausrüstung.
Welche Vorteile bietet die Progress® Technologie im Vergleich zu Standard-Kabelverschraubungen?
Die Progress® Technologie, insbesondere bei EMV-Ausführungen, bietet eine überlegene und zuverlässigere Abschirmung, eine verbesserte Dichtigkeit und oft eine einfachere Montage im Vergleich zu älteren oder einfacheren Lösungen.
In welchen Farbausführungen ist die AGR 1080.25.160 erhältlich?
Diese spezifische Modellnummer bezieht sich üblicherweise auf eine Standardfarbe, oft Grau oder Schwarz, die für industrielle Anwendungen typisch ist. Für spezifische Farbvarianten müssten alternative Artikelnummern konsultiert werden.
Erfüllt die Kabelverschraubung bestimmte Normen oder Zertifizierungen?
Die AGR 1080.25.160 erfüllt in der Regel relevante Normen wie die IEC 60529 für Schutzarten und die DIN EN 62444 für Kabelverschraubungen. Spezifische Zertifizierungen sind auf Anfrage oder dem technischen Datenblatt des Herstellers zu entnehmen.
