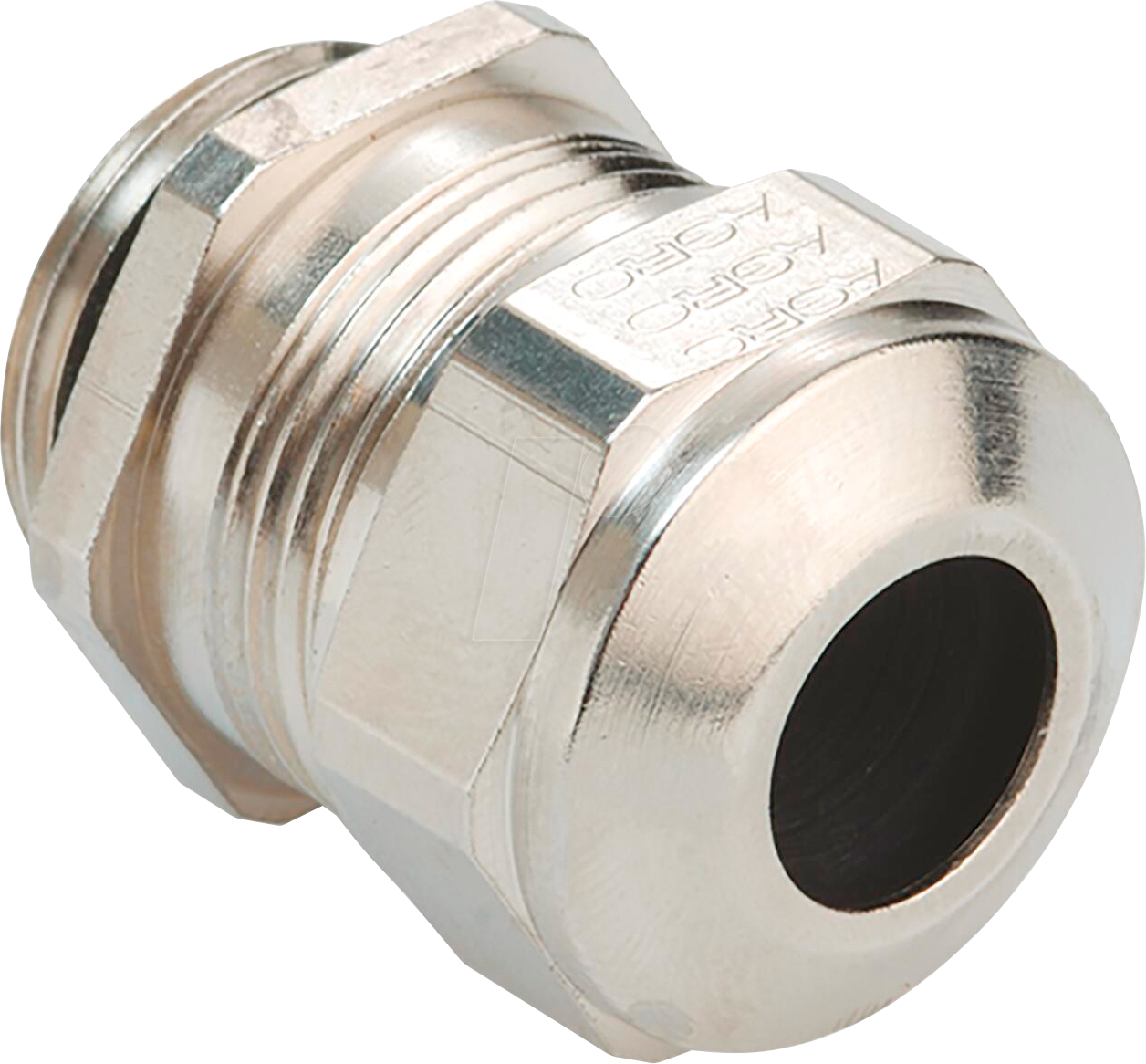

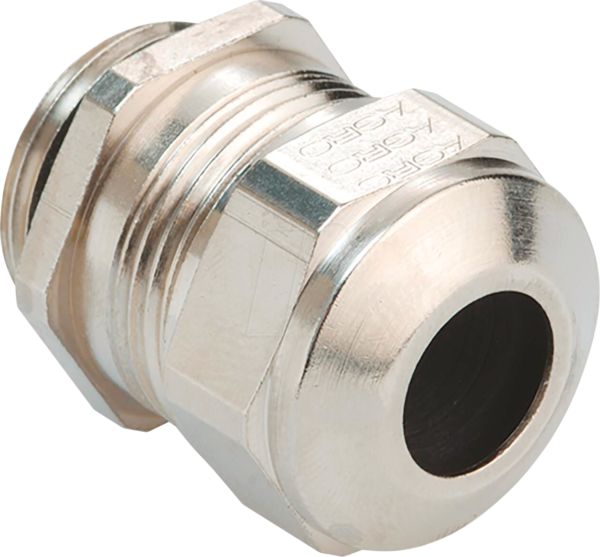

Zuverlässige EMV-Abschirmung für anspruchsvolle Verkabelungen: AGR 1080.12.075 Progress® EMV M12 Kabelverschraubung
Für professionelle Anwender und Ingenieure, die eine sichere und störungsfreie Verbindung ihrer elektronischen Komponenten gewährleisten müssen, ist die AGR 1080.12.075 Progress® EMV M12 Kabelverschraubung die ideale Lösung. Sie schützt empfindliche Signalübertragungen effektiv vor elektromagnetischen Störfeldern und sorgt so für maximale Betriebssicherheit und Datenintegrität.
Maximale Performance durch fortschrittliche EMV-Technologie
Die AGR 1080.12.075 setzt neue Maßstäbe in der Kabelverschraubungstechnologie, indem sie eine überlegene elektromagnetische Verträglichkeit (EMV) bietet. Im Gegensatz zu herkömmlichen Kabelverschraubungen, die primär eine mechanische Abdichtung realisieren, integriert dieses Modell einen konsequenten EMV-Schirm. Dieser Schirm stellt eine niederimpedante Verbindung zwischen dem Kabelmantel und dem Gehäuse her, wodurch hochfrequente Störströme gezielt abgeleitet werden. Dies verhindert, dass empfindliche elektronische Bauteile durch externe Störsignale beeinträchtigt werden oder selbst als Störsender agieren. Die Progress®-Bauform gewährleistet zudem eine optimale Klemmung und Zugentlastung, selbst unter extremen Umgebungsbedingungen.
Umfassende Vorteile der AGR 1080.12.075 Progress® EMV
- Optimale EMV-Abschirmung: Effektive Reduzierung von Hochfrequenzstörungen durch eine 360°-Kontaktierung des Kabelschirms für eine niederimpedante Ableitung.
- Robustes und langlebiges Design: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer und Zuverlässigkeit auch in anspruchsvollen Umgebungen.
- Sichere Zugentlastung: Die Progress®-Technologie garantiert eine hervorragende mechanische Fixierung des Kabels und verhindert Beschädigungen durch Zug- oder Biegebelastungen.
- Einfache Montage: Schnelle und unkomplizierte Installation, die Zeit und Kosten spart.
- Vielseitige Anwendungsmöglichkeiten: Ideal für den Einsatz in Maschinenbau, Automatisierungstechnik, Schaltschrankbau, Telekommunikation und allen Bereichen, in denen EMV-Schutz kritisch ist.
- Hohe Dichtigkeit: Schutz gegen Staub und Wasser gemäß IP-Schutzklassen, um die Funktionalität unter verschiedensten Bedingungen zu gewährleisten.
- Präzise Passform: Entwickelt für Kabeldurchmesser von 6,0 mm bis 7,5 mm und mit einem M12 x 1,5 mm Gewinde für nahtlose Integration in bestehende Systeme.
Detaillierte Produktdaten und Spezifikationen
| Merkmal | Beschreibung |
|---|---|
| Modell | AGR 1080.12.075 |
| Serie | Progress® EMV |
| Anschlussgewinde | M12 x 1,5 mm |
| Geeigneter Kabelaußendurchmesser | 6,0 mm – 7,5 mm |
| Material (Gehäuse) | Hochwertiges Metalllegierung für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| EMV-Prinzip | Umfassende Schirmkontaktierung des Kabelschirms mittels Federkontakten oder einer metallischen Dichtlippe für niederimpedante Ableitung. |
| Schutzart | Entspricht IP68 nach der Montage mit geeignetem Gegenstück (abhängig von der Gesamtanwendung). |
| Betriebstemperaturbereich | -40°C bis +100°C (Standard) – kann je nach Materialspezifikation variieren. |
| Montageart | Verschraubung in ein passendes M12-Gewinde (z.B. an Gehäusen, Steckverbindern). |
| Einsatzbereiche | Automatisierung, Industrieanwendungen, erneuerbare Energien, Schaltschrankbau, Sensorik und Aktorik, Signalübertragungstechnik. |
Technische Einblicke in die EMV-Abschirmung
Die effektive EMV-Abschirmung der AGR 1080.12.075 basiert auf dem Prinzip der Faraday’schen Käfigwirkung, angewendet im kleinsten Detail der Kabeldurchführung. Der innere Aufbau der Kabelverschraubung ist darauf ausgelegt, eine lückenlose elektrische Verbindung zwischen dem geflochtenen Schirm des Kabels und dem Gehäuse des Endgeräts herzustellen. Dies geschieht typischerweise durch eine spezielle Klemm- oder Dichtkonfiguration, die den Schirm mechanisch erfasst und gleichzeitig eine elektrische Brücke bildet. Die Materialwahl des Schirms und die Oberflächenbeschaffenheit der Kontaktflächen spielen hierbei eine entscheidende Rolle für die Reduzierung der Übergangsimpedanz, insbesondere bei hohen Frequenzen. Eine hohe Kontaktfläche und eine gleichmäßige Druckverteilung sind essenziell, um Reflexionen und Einstrahlung von Störsignalen zu minimieren. Die Progress®-Bauform trägt zusätzlich dazu bei, dass die mechanische Stabilität des Kabels gewährleistet ist, was eine permanente und zuverlässige EMV-Leistung sicherstellt, auch wenn das Kabel Bewegungen ausgesetzt ist.
Anwendungsgebiete und Synergien
Die AGR 1080.12.075 ist prädestiniert für den Einsatz in Umgebungen, die durch starke elektromagnetische Felder gekennzeichnet sind. Dazu gehören typische industrielle Szenarien wie die Nähe zu Frequenzumrichtern, Schweißgeräten oder Hochfrequenzgeneratoren. In der Automatisierungstechnik gewährleistet sie die störungsfreie Datenkommunikation zwischen Steuerungen, Sensoren und Aktoren, was zu einer erhöhten Prozesssicherheit und reduzierten Ausfallzeiten führt. Auch im Bereich der erneuerbaren Energien, beispielsweise bei der Verkabelung von Photovoltaik-Modulen oder Windkraftanlagen, wo Kabel langen Distanzen ausgesetzt sind und potenziellen Störquellen begegnen, ist diese Kabelverschraubung von unschätzbarem Wert. Die M12-Standardisierung ermöglicht zudem eine problemlose Integration in bestehende Steckverbinder-Systeme und Schaltschrankkonstruktionen, was sie zu einer universell einsetzbaren Komponente für Ingenieure und Techniker macht.
FAQ – Häufig gestellte Fragen zu AGR 1080.12.075 – Kabelverschraubung Progress® EMV M12 x 1,5 mm, Ø 6,0 – 7,5 mm
Was genau ist der Vorteil einer EMV-Kabelverschraubung gegenüber einer Standard-Kabelverschraubung?
Eine Standard-Kabelverschraubung dient primär der mechanischen Abdichtung und Zugentlastung. Eine EMV-Kabelverschraubung wie die AGR 1080.12.075 bietet zusätzlich eine effektive Ableitung von elektromagnetischen Störströmen, indem sie den Kabelmantelschirm niederohmig mit dem Gehäuse verbindet. Dies schützt die Signalintegrität.
Welche Kabeltypen sind für die AGR 1080.12.075 geeignet?
Die AGR 1080.12.075 ist für alle Kabeltypen geeignet, die über einen integrierten Schirm verfügen, der eine elektrische Verbindung ermöglicht. Dazu zählen typischerweise geschirmte Datenkabel, Steuerleitungen und Sensorleitungen, deren Außendurchmesser im Bereich von 6,0 mm bis 7,5 mm liegt.
Wie wird die EMV-Wirksamkeit der Kabelverschraubung sichergestellt?
Die Wirksamkeit wird durch die konstruktive Gestaltung der Verschraubung gewährleistet, die eine großflächige und niederimpedante Kontaktierung des Kabelschirms mit dem Gehäuse sicherstellt. Dies minimiert Reflexionen und Streuung von Störsignalen.
Ist die AGR 1080.12.075 auch für den Außeneinsatz geeignet?
Ja, die Kabelverschraubung ist für den Außeneinsatz konzipiert und bietet nach korrekter Montage mit passenden Dichtungen und Gegenstücken eine hohe Schutzart (typischerweise IP68), die Schutz vor Staub und Wasser bietet.
Welche Werkzeuge benötige ich für die Montage der Kabelverschraubung?
Für die Montage werden grundlegende Werkzeuge wie ein passender Schraubenschlüssel für das Anziehen der Überwurfmutter sowie gegebenenfalls ein Kabelentmantelungswerkzeug benötigt. Die genauen Anforderungen können je nach spezifischer Einbausituation variieren.
Können die EMV-Eigenschaften der AGR 1080.12.075 durch eine unsachgemäße Montage beeinträchtigt werden?
Ja, eine unsachgemäße Montage, wie beispielsweise eine unvollständige Schirmkontaktierung oder eine fehlerhafte Zugentlastung, kann die EMV-Wirksamkeit der Kabelverschraubung erheblich beeinträchtigen. Es ist wichtig, die Montageanweisungen genau zu befolgen.
Welche Rolle spielt das Gewinde M12 x 1,5 mm?
Das Gewinde M12 x 1,5 mm ist ein internationaler Standard für Steckverbinder und Gehäuseanschlüsse in der Industrie. Es ermöglicht eine einfache und sichere Verschraubung der AGR 1080.12.075 in entsprechenden M12-Gewindebohrungen.
