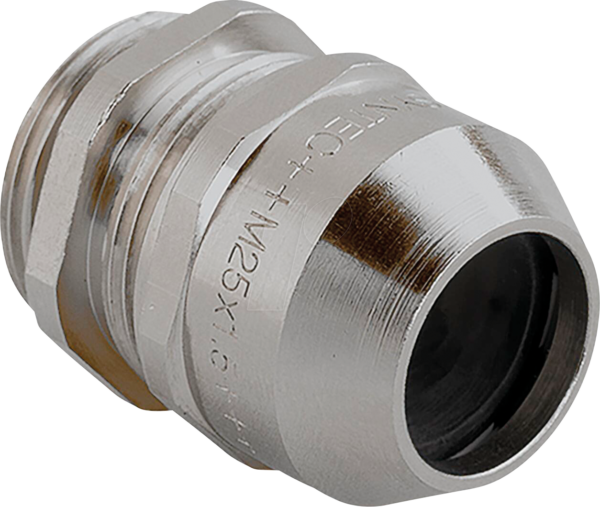

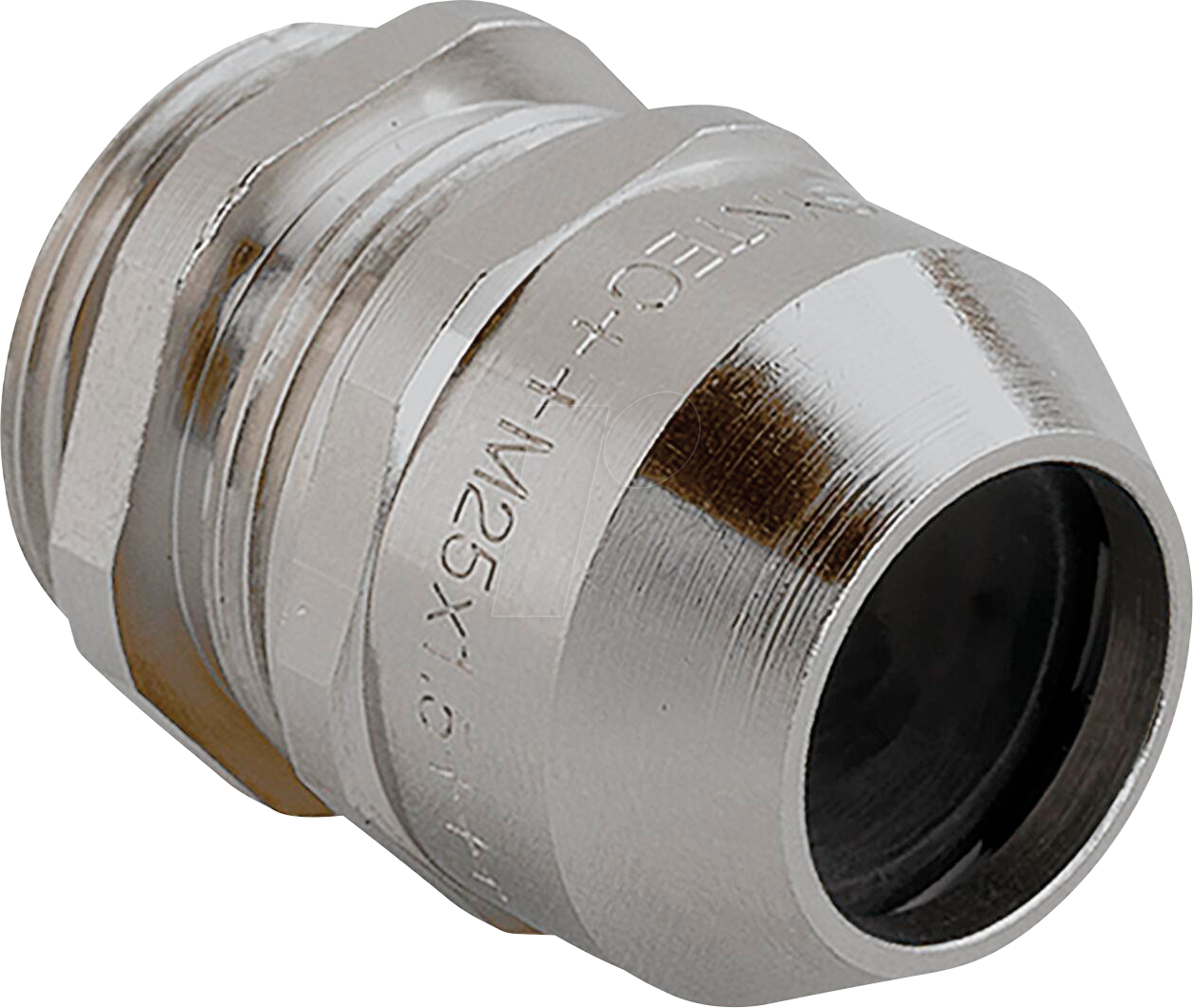

AGR 1045.25.170 Syntec® Kabelverschraubung: Zuverlässiger Schutz für Ihre Elektroinstallationen
Suchen Sie eine robuste und langlebige Lösung zur sicheren Einführung und Abdichtung von Kabeln in Gehäuse und Schaltschränke? Die AGR 1045.25.170 Syntec® Kabelverschraubung M25 x 1,5 mm mit einem Klemmbereich von Ø 10,0 – 17,0 mm ist die ideale Wahl für anspruchsvolle industrielle Anwendungen, den Schaltschrankbau und überall dort, wo höchste Zuverlässigkeit gefragt ist. Diese Kabelverschraubung schützt effektiv vor Staub, Feuchtigkeit und mechanischer Belastung und gewährleistet so die Langlebigkeit Ihrer elektrischen Anlagen.
Optimale Kabeleinführung und Dichtigkeit
Die AGR 1045.25.170 Syntec® Kabelverschraubung überzeugt durch ihre präzise gefertigte Gewindegröße M25 x 1,5 mm, die eine sichere und formschlüssige Montage in standardisierten Gehäusedurchführungen ermöglicht. Der einstellbare Klemmbereich von 10,0 mm bis 17,0 mm Durchmesser sorgt für eine exakte Anpassung an die unterschiedlichsten Kabeltypen und -stärken. Dies verhindert ein Verrutschen des Kabels und minimiert potenzielle Zugentlastungsprobleme.
Ein entscheidendes Merkmal dieser Premium-Kabelverschraubung ist ihre herausragende Dichtleistung. Durch die Verwendung von hochwertigem Dichtungsmaterial und die optimierte Konstruktion wird eine IP-Schutzart (Ingress Protection) erreicht, die Ihre empfindlichen elektrischen Komponenten zuverlässig vor dem Eindringen von Staubpartikeln und Wasser schützt. Dies ist essentiell für die Betriebssicherheit und die Einhaltung relevanter Normen und Vorschriften in anspruchsvollen Umgebungen.
Herausragende Materialqualität und Konstruktionsmerkmale
Die Syntec® Kabelverschraubung AGR 1045.25.170 zeichnet sich durch ihre erstklassige Materialwahl aus. Gefertigt aus robustem Polyamid, bietet sie eine exzellente chemische Beständigkeit gegenüber vielen Säuren, Laugen und Ölen, die in industriellen Umgebungen häufig vorkommen. Dieses widerstandsfähige Material gewährleistet eine lange Lebensdauer und Zuverlässigkeit, selbst unter widrigsten Bedingungen.
Die Konstruktion der Kabelverschraubung ist auf maximale Funktionalität und einfache Installation ausgelegt. Der integrierte Spannkonus und die Dichtlippe passen sich optimal an die Kabeloberfläche an und sorgen für eine gleichmäßige Druckverteilung. Die Verschraubung lässt sich mühelos montieren und demontieren, was Wartungsarbeiten erleichtert und die Flexibilität in der Elektroinstallation erhöht. Die präzise Verarbeitung garantiert eine passgenaue Abdichtung und verhindert unerwünschte Luft- oder Flüssigkeitszirkulation.
Anwendungsbereiche und Vorteile im Überblick
Die AGR 1045.25.170 Syntec® Kabelverschraubung ist prädestiniert für eine Vielzahl von Einsatzgebieten, in denen elektrische Leitungen sicher und geschützt eingeführt werden müssen:
- Schaltschrankbau: Perfekt zur Einführung von Steuer-, Mess- und Leistungskabeln in Elektronikgehäuse und Schaltschränke.
- Industrielle Automatisierung: Bietet zuverlässigen Schutz für Kabel von Sensoren, Aktoren und Steuerungseinheiten in Produktionsumgebungen.
- Maschinenbau: Gewährleistet die sichere Kabelführung an Maschinen und Anlagen, auch bei Vibrationen und mechanischer Beanspruchung.
- Gebäudetechnik: Geeignet für die Einführung von Leitungen in Außenbereichen oder Feuchträumen, wo Schutz vor Umwelteinflüssen unerlässlich ist.
- Solar- und Windenergieanlagen: Bietet Langlebigkeit und Witterungsbeständigkeit für die Verkabelung von Energieerzeugungssystemen.
Die überlegene Wahl gegenüber Standardlösungen liegt in der Kombination aus präziser Fertigung, hochwertigen Materialien und einem durchdachten Design. Dies resultiert in einer höheren Beständigkeit gegen Umwelteinflüsse, einer verbesserten Langzeitdichtigkeit und einer insgesamt höheren Zuverlässigkeit Ihrer elektrischen Installationen.
Detaillierte Produktdaten und Eigenschaften
| Eigenschaft | Detail |
|---|---|
| Produktbezeichnung | AGR 1045.25.170 – Kabelverschraubung Syntec® |
| Gewinde-Typ und Größe | Metrisches Gewinde (M) nach EN 60423, M25 x 1,5 mm |
| Klemmbereich (Kabel-Ø) | 10,0 mm – 17,0 mm |
| Material Gehäuse | Hochwertiges Polyamid (PA) |
| Material Dichtung | Elastomer (EPDM) |
| Schutzart (montiert) | IP68 (staubdicht und Schutz gegen dauerhaftes Untertauchen) nach IEC 60529 |
| Temperaturbereich (Betrieb) | -40 °C bis +100 °C (kurzzeitig bis +120 °C) |
| Flammwidrigkeit | UL 94 V-2 |
| Farbe | Grau (Standard, weitere Farben auf Anfrage) |
| Anwendungsgebiet | Sichere und dichte Kabeleinführung für Gehäuse, Schaltschränke, Maschinenbau etc. |
Technische Spezifikationen und Normenkonformität
Die AGR 1045.25.170 Kabelverschraubung ist nach den strengen internationalen Normen gefertigt. Das metrische Gewinde nach EN 60423 gewährleistet die Kompatibilität mit standardisierten Bohrungen in Gehäusen und Schaltschrankplatten. Die angegebene IP68-Schutzart wird durch die sorgfältig ausgewählten Materialien und die konstruktive Ausführung erreicht. Das Polyamid bietet eine ausgezeichnete mechanische Festigkeit und Beständigkeit gegenüber chemischen Einflüssen, während das EPDM-Dichtungsmaterial eine flexible und dauerhaft dichte Verbindung sicherstellt, selbst bei Temperaturschwankungen.
Die Flammwidrigkeit nach UL 94 V-2 ist ein wichtiger Sicherheitsaspekt, der die Entflammbarkeit des Materials im Brandfall reduziert. Dies ist besonders in industriellen Umgebungen und öffentlichen Bereichen von Bedeutung, wo Brandschutzvorschriften strikt eingehalten werden müssen. Der breite Betriebstemperaturbereich von -40 °C bis +100 °C (mit kurzzeitigen Spitzen bis +120 °C) unterstreicht die Robustheit und Einsatzfähigkeit dieser Kabelverschraubung in extremen klimatischen Bedingungen.
Nachhaltigkeit und Umweltaspekte
Syntec® legt Wert auf langlebige und ressourcenschonende Produkte. Die hohe Beständigkeit und die Möglichkeit zur Demontage und Wiederverwendung tragen zur Reduzierung von Abfall bei. Das verwendete Polyamid ist ein widerstandsfähiges Material, das die Lebensdauer elektrischer Anlagen verlängert und somit den Bedarf an vorzeitigem Austausch von Komponenten reduziert. Die Einhaltung von Umweltstandards bei der Produktion ist ein fester Bestandteil der Unternehmensphilosophie.
FAQ – Häufig gestellte Fragen zu AGR 1045.25.170 – Kabelverschraubung Syntec® M25 x 1,5 mm, Ø 10,0 – 17,0 mm
Was ist der Hauptvorteil der AGR 1045.25.170 im Vergleich zu einfachen Kabeldurchführungen?
Der Hauptvorteil liegt in der Kombination aus hervorragender Abdichtung (IP68), mechanischer Robustheit und der Möglichkeit zur Zugentlastung. Während einfache Durchführungen nur eine Öffnung bieten, schützt die AGR 1045.25.170 das Kabel vor Umwelteinflüssen und verhindert, dass Zugkräfte auf die Anschlussstelle wirken.
Für welche Art von Kabeln ist diese Kabelverschraubung am besten geeignet?
Diese Kabelverschraubung eignet sich hervorragend für eine breite Palette von Standardkabeln mit einem Außendurchmesser zwischen 10,0 mm und 17,0 mm. Dies umfasst typische Steuer-, Mess-, Daten- und Anschlusskabel, wie sie in der Automatisierungstechnik und im Schaltschrankbau eingesetzt werden.
Welchen Schutzgrad bietet die AGR 1045.25.170 bei korrekter Montage?
Bei korrekter Montage bietet die Kabelverschraubung einen Schutzgrad von IP68 nach IEC 60529. Das bedeutet, sie ist staubdicht und schützt zuverlässig vor den Auswirkungen dauerhaften Untertauchens in Wasser.
Ist die Installation der AGR 1045.25.170 kompliziert?
Nein, die Installation ist bewusst einfach gehalten. Das Kabel wird durch die Verschraubung geführt, die Dichtung und der Spannkonus werden um das Kabel gelegt, und die Verschraubung wird fest in die M25-Öffnung des Gehäuses eingeschraubt. Dies ermöglicht eine schnelle und sichere Montage ohne Spezialwerkzeug.
Kann die Kabelverschraubung auch in explosionsgefährdeten Bereichen eingesetzt werden?
Nein, für explosionsgefährdete Bereiche sind spezielle Kabelverschraubungen mit ATEX-Zulassung erforderlich. Die AGR 1045.25.170 ist für allgemeine industrielle Anwendungen konzipiert.
Welche Rolle spielt die Flammwidrigkeit UL 94 V-2?
Die Einstufung nach UL 94 V-2 bedeutet, dass das Material der Kabelverschraubung selbstverlöschend ist, wenn es einer Flamme ausgesetzt wird. Dies trägt zur Sicherheit bei, indem die Ausbreitung eines Brandes durch die elektrische Installation minimiert wird.
Was sind die Vorteile von Polyamid als Gehäusematerial?
Polyamid (PA) ist ein technischer Kunststoff, der für seine hohe mechanische Festigkeit, gute Schlagzähigkeit, Hitzebeständigkeit und ausgezeichnete chemische Beständigkeit bekannt ist. Es ist zudem leicht und lässt sich gut verarbeiten, was zu präzisen und langlebigen Produkten führt.
