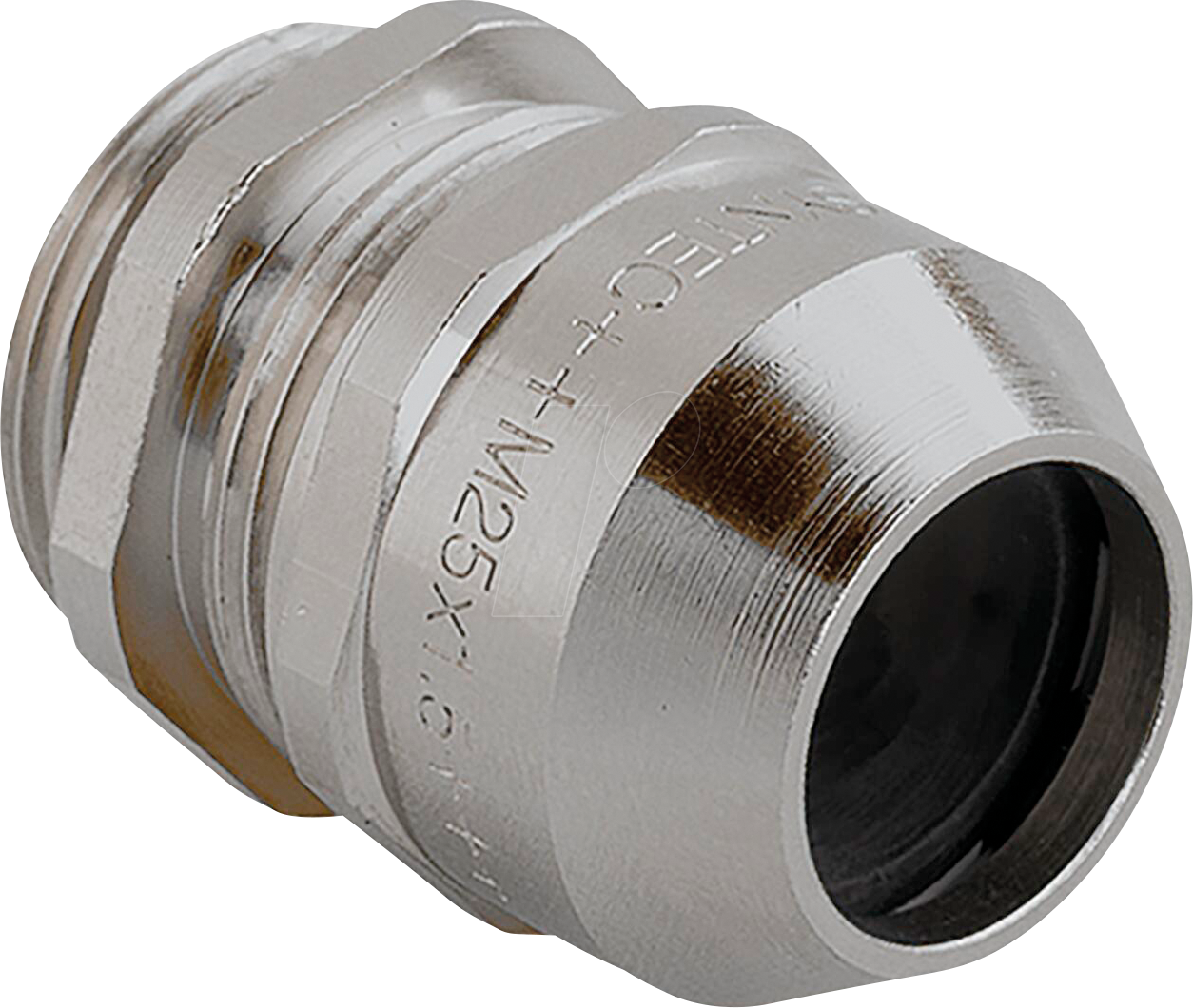

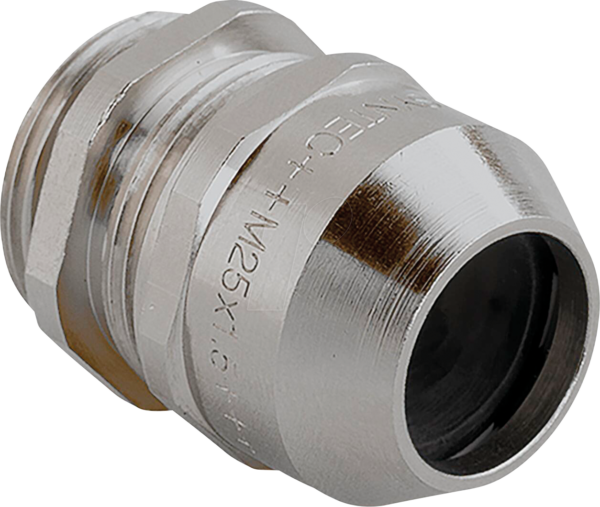

AGR 1045.25.110 – Kabelverschraubung Syntec®: Maximale Abdichtung und Kabelschutz für professionelle Anwendungen
Sie suchen eine zuverlässige Lösung zur sicheren Einführung von Kabeln in Gehäuse, Schaltschränke oder Maschinen? Die AGR 1045.25.110 Kabelverschraubung aus der Syntec®-Serie bietet exzellente mechanische Stabilität und effektiven Schutz vor Umwelteinflüssen. Entwickelt für anspruchsvolle industrielle Umgebungen, ist sie die ideale Wahl für Elektriker, Anlagenbauer und IT-Techniker, die auf Langlebigkeit und Sicherheit Wert legen.
Fortschrittliche Abdichtungstechnologie für höchste Ansprüche
Die Kabelverschraubung AGR 1045.25.110 setzt neue Maßstäbe in puncto Dichtigkeit und Schutz. Im Gegensatz zu einfacheren Lösungen, die oft Kompromisse bei der Beständigkeit eingehen, verwendet Syntec® eine speziell entwickelte Dichtungstechnologie. Diese gewährleistet eine dauerhaft hohe Schutzart gegen Staub und Feuchtigkeit, selbst unter extremen Bedingungen. Die präzise gefertigten Gewinde und die optimierte Klemmung des Kabels verhindern Zug und Verdrehung, was die Lebensdauer Ihrer elektrischen Installationen signifikant verlängert und Ausfällen vorbeugt.
Konstruktion und Materialvorteile der Syntec® M25 Kabelverschraubung
Die Wahl des richtigen Materials ist entscheidend für die Leistungsfähigkeit und Langlebigkeit einer Kabelverschraubung. Die AGR 1045.25.110 profitiert von der Expertise der Syntec®-Reihe, die auf hochwertige Materialien setzt, um maximale Zuverlässigkeit zu gewährleisten:
- Hochwertiges Polyamid (PA): Das Gehäuse und die Überwurfmutter bestehen aus robustem Polyamid, einem technischen Kunststoff, der für seine exzellente chemische Beständigkeit, hohe Schlagfestigkeit und Temperaturbeständigkeit bekannt ist. Dies schützt die elektrische Verbindung zuverlässig vor aggressiven Medien und mechanischen Belastungen.
- Optimierte Dichtungselemente: Die Einsatzdichtung, gefertigt aus elastischem und alterungsbeständigem Material wie EPDM-Gummi, bildet eine hermetische Barriere. Diese sorgt für eine hervorragende Abdichtung gegen Staub, Wasser und Öl, was für den Einsatz in feuchten oder staubigen Umgebungen unerlässlich ist.
- Stabile Klemmkonfiguration: Das Innere der Verschraubung ist so konzipiert, dass das Kabel sicher und gleichmäßig fixiert wird. Dies vermeidet Druckstellen am Kabelmantel und verhindert das Einschränken der Leitungsfunktion durch unerwünschte Bewegung.
- Präzises M25 x 1,5 Gewinde: Das metrische Standardgewinde ermöglicht eine einfache und sichere Montage in standardisierten Gehäusebohrungen. Die Steigung von 1,5 mm sorgt für einen sicheren Halt und eine hohe Dichtigkeit.
- Flexibler Klemmbereich: Der definierte Klemmbereich von Ø 5,0 mm bis 11,0 mm ermöglicht den Einsatz für eine breite Palette von Kabeldurchmessern, was die Flexibilität und Anwendbarkeit des Produkts erhöht.
Umfassende Leistungsmerkmale für industrielle Anwendungen
Die AGR 1045.25.110 Kabelverschraubung ist speziell für den Einsatz in Umgebungen konzipiert, in denen Zuverlässigkeit und Langlebigkeit oberste Priorität haben. Ihre Konstruktion ist darauf ausgelegt, den Anforderungen industrieller Standards gerecht zu werden und einen sicheren Betrieb Ihrer Anlagen zu gewährleisten.
Schutzklassen und Umgebungsbeständigkeit
Die Einhaltung hoher Schutzklassen ist entscheidend, um elektrische Komponenten vor schädlichen Umwelteinflüssen zu schützen. Die AGR 1045.25.110 bietet:
- Hohe IP-Schutzart: Durch die korrekte Montage erreicht die Kabelverschraubung eine hohe Schutzart nach IP68. Dies bedeutet vollständigen Schutz gegen das Eindringen von Staub und Schutz gegen dauerndes Untertauchen in Wasser. Diese Eigenschaft ist unerlässlich für Anwendungen im Außenbereich, in Nassbereichen oder dort, wo intensive Reinigungsprozesse stattfinden.
- Chemische Resistenz: Das verwendete Polyamid und die EPDM-Dichtung sind beständig gegen eine Vielzahl von Säuren, Laugen, Ölen und Lösungsmitteln, die in industriellen Umgebungen häufig vorkommen. Dies verhindert Materialzersetzung und gewährleistet eine lange Lebensdauer der Verschraubung.
- UV-Beständigkeit: Die Materialien sind so ausgewählt, dass sie auch bei längerer Exposition gegenüber Sonnenlicht ihre Eigenschaften beibehalten und nicht verspröden oder ausbleichen.
- Temperaturbeständigkeit: Die Kabelverschraubung ist für einen breiten Temperaturbereich ausgelegt, was einen zuverlässigen Einsatz sowohl bei niedrigen als auch bei hohen Umgebungstemperaturen ermöglicht.
Montage und Installationseffizienz
Eine einfache und schnelle Installation reduziert Montagezeiten und Kosten. Die AGR 1045.25.110 zeichnet sich durch folgende Montagevorteile aus:
- Standardisiertes Gewinde: Das M25 x 1,5 Gewinde passt in handelsübliche metrische Bohrungen, was die Integration in bestehende Infrastrukturen vereinfacht.
- Werkzeuglose Spannungsentlastung (optional/bei korrekter Montage): Durch die fachgerechte Montage und die Klemmung des Kabels wird eine Zugentlastung sichergestellt, die das Kabel vor mechanischen Belastungen schützt.
- Sichere Arretierung: Die Überwurfmutter lässt sich fest anziehen und verhindert ein unbeabsichtigtes Lösen, selbst bei Vibrationen oder wechselnden Druckverhältnissen.
Produktspezifikationen im Detail
Um Ihnen einen klaren Überblick über die technischen Eigenschaften der AGR 1045.25.110 Kabelverschraubung zu geben, finden Sie hier die wichtigsten Spezifikationen in tabellarischer Form:
| Eigenschaft | Spezifikation |
|---|---|
| Modellnummer | AGR 1045.25.110 |
| Marke/Serie | Syntec® |
| Gewindegröße | M25 x 1,5 mm |
| Klemmbereich (Kabeldurchmesser) | Ø 5,0 mm – 11,0 mm |
| Material Gehäuse und Überwurfmutter | Hochwertiges Polyamid (PA), UV-stabilisiert |
| Material Dichtung | EPDM-Gummi, alterungsbeständig und elastisch |
| Schutzart (bei korrekter Montage) | IP68 |
| Temperaturbereich | -40°C bis +100°C (abhängig von Materialermüdung unter Last) |
| Farbe | Standardmäßig Grau (oft für industrielle Anwendungen genutzt, aber variieren je nach Charge möglich) |
| Beständigkeit | Gegen Öle, Fette, wässrige Lösungen, schwache Säuren und Laugen |
| Anwendungsbereiche | Schaltschrankbau, Maschinenbau, Industrieautomation, Elektroinstallationen im Außenbereich, Feuchträume |
Umfassende Einsatzmöglichkeiten für Ihre Projekte
Die AGR 1045.25.110 Kabelverschraubung ist ein vielseitiges Bauteil, das in zahlreichen Branchen und Anwendungen seinen Einsatz findet:
- Industrielle Automatisierung: Sichere Verkabelung von Sensoren, Aktoren und Steuergeräten in Fertigungsstraßen und Produktionsanlagen.
- Maschinenbau: Schutz der Kabelzuführungen an Werkzeugmaschinen, Förderanlagen und Robotersystemen.
- Schaltschrankbau: Professionelle und normgerechte Einführung von Kabeln in Verteiler- und Steuerschränke.
- Außenanwendungen: Einsatz in wetterexponierten Bereichen wie bei der Verkabelung von Gartenbeleuchtung, Überwachungskameras oder in der Landwirtschaft.
- Feucht- und Nassbereiche: Installation in Produktionshallen mit Reinigungszyklen, in der Lebensmittelindustrie oder in Bädern, wo Schutz vor Feuchtigkeit und Spritzwasser erforderlich ist.
- Energieerzeugung: Verkabelung von Anlagen im Bereich erneuerbarer Energien, wo robuste und wetterfeste Komponenten unabdingbar sind.
FAQ – Häufig gestellte Fragen zu AGR 1045.25.110 – Kabelverschraubung Syntec® M25 x 1,5 mm, Ø 5,0 – 11,0 mm
Was bedeutet die Schutzart IP68 genau für diese Kabelverschraubung?
Die Schutzart IP68 besagt, dass die Kabelverschraubung vollkommen staubdicht ist und Schutz gegen dauerndes Untertauchen in Wasser bietet. Dies gewährleistet einen sicheren Betrieb Ihrer elektrischen Anlagen auch unter widrigsten Umgebungsbedingungen.
Ist die AGR 1045.25.110 für den Außeneinsatz geeignet?
Ja, dank ihrer hohen Schutzart IP68 und der Beständigkeit des Materials gegen UV-Strahlung und Witterungseinflüsse ist diese Kabelverschraubung ideal für den Außeneinsatz geeignet.
Welche Kabeldurchmesser können mit dieser Verschraubung verarbeitet werden?
Die AGR 1045.25.110 ist für Kabel mit einem Durchmesser von 5,0 mm bis 11,0 mm ausgelegt. Dieser breite Klemmbereich deckt viele gängige Kabelquerschnitte ab.
Wie wird die Zugentlastung bei dieser Kabelverschraubung sichergestellt?
Die Zugentlastung wird durch die Klemmwirkung der inneren Dichtungskomponenten auf den Kabelmantel realisiert. Bei korrekter Montage wird das Kabel sicher fixiert, wodurch Zugkräfte vom Anschluss im Gehäuse ferngehalten werden.
Welches Material wird für die Dichtung verwendet und welche Vorteile hat es?
Für die Dichtung wird hochflexibles und alterungsbeständiges EPDM-Gummi verwendet. Dieses Material zeichnet sich durch seine gute Elastizität, Beständigkeit gegenüber vielen Chemikalien und seine Langlebigkeit aus, was für eine dauerhaft zuverlässige Abdichtung sorgt.
Ist die Kabelverschraubung säure- und laugenbeständig?
Ja, das Gehäuse aus Polyamid und die EPDM-Dichtung sind beständig gegen eine Vielzahl von schwachen Säuren, Laugen, Ölen und Fetten, die typischerweise in industriellen Umgebungen vorkommen.
Muss ich spezielles Werkzeug für die Montage der AGR 1045.25.110 verwenden?
Für die Montage der Kabelverschraubung selbst wird in der Regel ein Schraubenschlüssel oder eine passende Zange benötigt, um die Überwurfmutter festzuziehen. Die Kabelzuführung und das Ausrichten erfolgen manuell.
