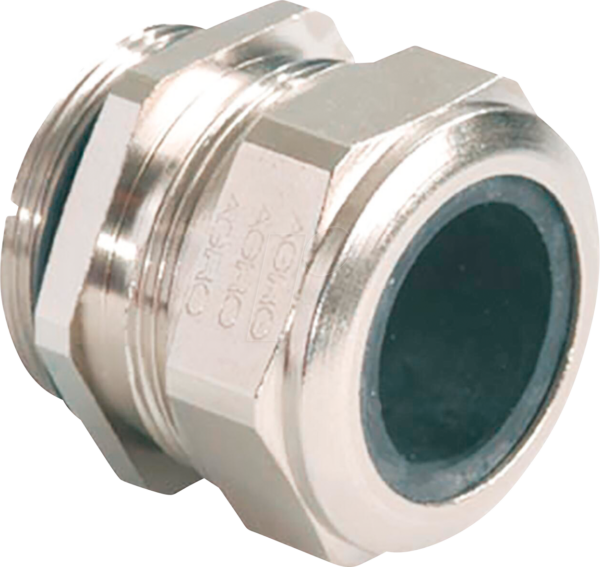

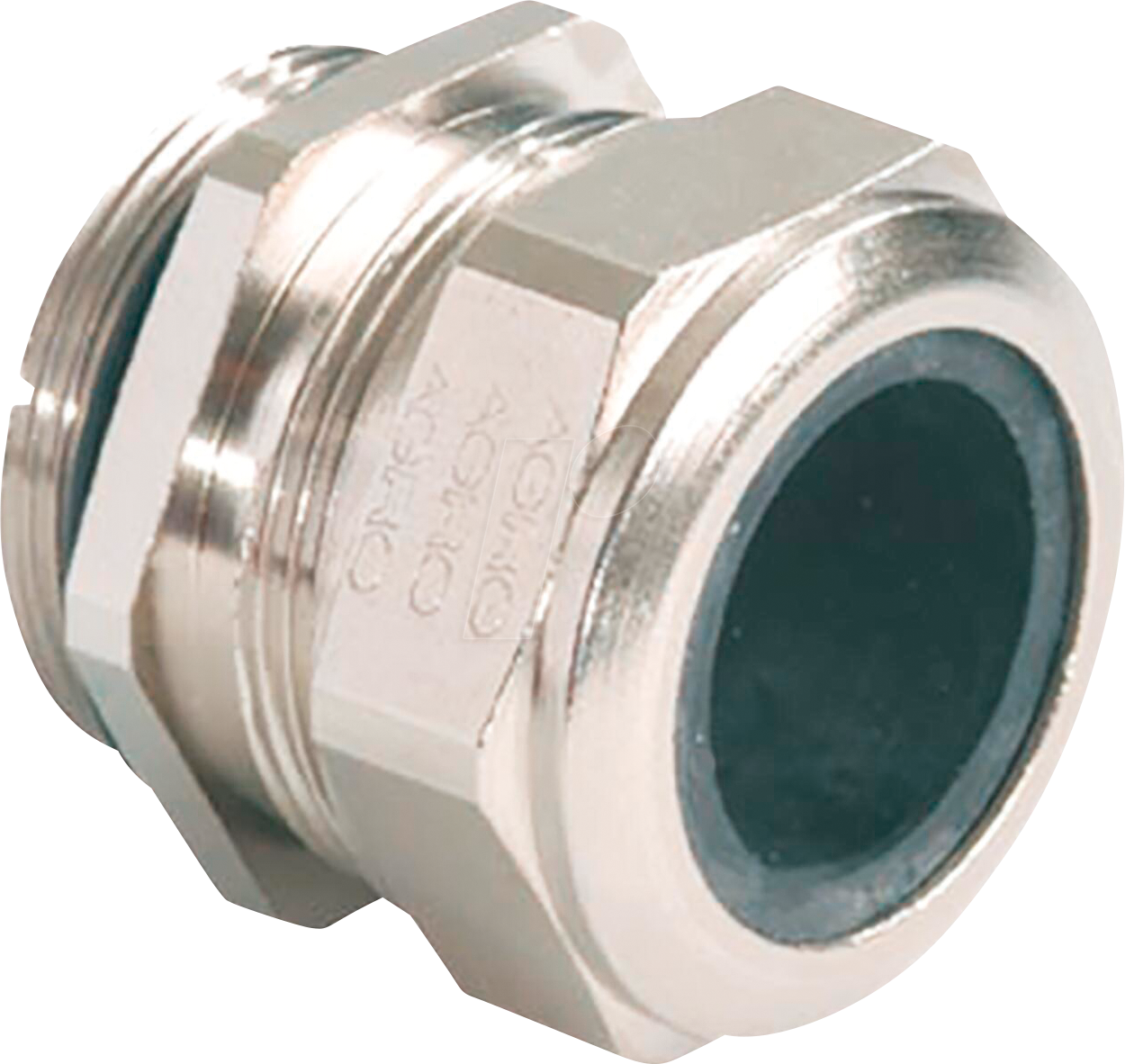

Optimale Kabeldurchführung und Schutz: Die AGR 1000.17 Progress® Kabelverschraubung
Die AGR 1000.17 Progress® Kabelverschraubung löst das Problem der sicheren und normgerechten Einführung von Kabeln in Gehäuse, Schaltschränke oder Maschinen. Sie schützt die angeschlossenen Kabel zuverlässig vor mechanischer Beanspruchung, Zugentlastung und Umwelteinflüssen, was sie zur idealen Lösung für Elektriker, Anlagenbauer und IT-Techniker macht, die Wert auf Langlebigkeit und Sicherheit legen.
Technische Exzellenz der Progress® Kabelverschraubung M16 x 1,5
Die AGR 1000.17 zeichnet sich durch ihre präzise gefertigte metrische Gewindegröße M16 x 1,5 aus. Dieses standardisierte Gewinde ermöglicht eine schnelle und sichere Montage in jeder passenden metrischen Öffnung. Die Verschraubung ist speziell für Kabel mit einem Außendurchmesser von 6,0 mm bis 10,5 mm konzipiert, was eine hohe Flexibilität bei der Auswahl und Anwendung des geeigneten Kabels ermöglicht. Die Progress® Serie steht für eine bewährte Konstruktion, die auf jahrelanger Erfahrung in der Kabelmanagement-Technologie basiert. Dies bedeutet eine unkomplizierte Handhabung und eine lang anhaltende Funktionssicherheit, auch unter anspruchsvollen Betriebsbedingungen. Die innere Dichtung sorgt für eine effektive Abdichtung gegen Staub und Wasser, was die Schutzart des Gehäuses aufrechterhält.
Überlegene Vorteile der AGR 1000.17 im Vergleich zu Standardlösungen
Im Gegensatz zu einfachen, nicht normgerechten Lösungen bietet die AGR 1000.17 Progress® Kabelverschraubung entscheidende Vorteile, die sich direkt auf die Zuverlässigkeit und Lebensdauer Ihrer Installationen auswirken:
- Optimale Zugentlastung: Die integrierte Klemmkontur und die selbstsichernden Lamellen des Dichtungskörpers gewährleisten eine effektive Zugentlastung. Dies verhindert, dass Zugkräfte direkt auf die elektrischen Verbindungen im Inneren des Gehäuses wirken, was Kurzschlüsse oder Kabelbrüche vorbeugt. Standardlösungen bieten oft nur unzureichenden oder gar keinen Schutz vor Kabelzug.
- Hohe Schutzart (IP-Schutz): Durch die präzise Passform und das hochwertige Dichtungsmaterial erreicht die AGR 1000.17 eine hohe Schutzart gegen das Eindringen von Staub und Wasser (typischerweise IP67 oder höher, je nach Einbau). Dies ist essenziell für den Einsatz in industriellen Umgebungen, Feuchträumen oder im Außenbereich, wo Standardverschraubungen schnell an ihre Grenzen stoßen.
- Chemische Beständigkeit: Das verwendete Material ist resistent gegenüber vielen gängigen Ölen, Fetten, Säuren und Basen. Dies gewährleistet eine dauerhafte Einsatzfähigkeit auch in chemisch belasteten Umgebungen, ein Merkmal, das bei günstigeren Alternativen oft fehlt.
- UV-Beständigkeit: Die Materialauswahl der AGR 1000.17 sorgt für eine hohe Beständigkeit gegenüber UV-Strahlung. Dies ist unerlässlich für Außenanwendungen, wo eine Exposition gegenüber Sonnenlicht die Degradation von Kunststoffen beschleunigen kann und die Funktionalität beeinträchtigt.
- Temperaturbeständigkeit: Die Verschraubung hält einem breiten Temperaturbereich stand, was einen zuverlässigen Betrieb über verschiedene klimatische Bedingungen hinweg sicherstellt. Dies ist besonders wichtig für die Einhaltung von Normen und die Gewährleistung einer konstanten Leistung.
- Einfache Montage: Das progressive Design und die klare Kennzeichnung ermöglichen eine schnelle und fehlerfreie Montage, selbst für ungeübte Anwender. Die rationelle Montage spart Zeit und reduziert Installationskosten.
- Konformität mit Industriestandards: Die AGR 1000.17 ist nach relevanten internationalen Normen (z.B. EN, UL) gefertigt, was die Konformität Ihrer Installationen sicherstellt und die Anforderungen für Projekte erfüllt, die strenge regulatorische Vorgaben haben.
Anwendungsbereiche und Einsatzmöglichkeiten
Die AGR 1000.17 Progress® Kabelverschraubung findet breite Anwendung in verschiedensten Branchen und Szenarien, wo eine sichere und dichte Kabeldurchführung unerlässlich ist. Dazu gehören:
- Schaltschrankbau: Zur Einführung von Steuer-, Daten- und Stromkabeln in Schaltschrankgehäuse, um eine saubere und geschützte Verkabelung zu gewährleisten.
- Maschinenbau: Für die Verkabelung von Produktionsmaschinen, Werkzeugmaschinen und Robotersystemen, wo Vibrationen und mechanische Belastungen auftreten können.
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuergeräten in automatisierten Fertigungsstraßen.
- Gebäudetechnik: Für die Installation von Beleuchtungssystemen, Sicherheitsanlagen und Gebäudemanagement-Systemen im Innen- und Außenbereich.
- Erneuerbare Energien: In Anlagen für Solarthermie und Photovoltaik, wo Kabel unter Umwelteinflüssen geschützt werden müssen.
- Netzwerktechnik: Zur Durchführung von Netzwerkkabeln in Outdoor-Schränken oder an exponierten Stellen.
- Fahrzeugbau: Für die Verkabelung von Fahrzeugkomponenten, wo Robustheit und Schutz vor Umwelteinflüssen gefragt sind.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Kabelverschraubung |
| Serie | Progress® |
| Modellnummer | AGR 1000.17 |
| Gewindeart | Metrisch |
| Gewindegröße | M16 x 1,5 mm |
| Außendurchmesser Kabel (Bereich) | 6,0 mm – 10,5 mm |
| Material (Gehäuse) | Hochwertiges Polyamid (PA) oder Messing, je nach Ausführung (verantwortungsbewusste Materialauswahl für Langlebigkeit) |
| Dichtungsmaterial | Elastomer (EPDM oder ähnliches Hochleistungspolymer) für optimale Abdichtung und Flexibilität |
| Farbe | Standardmäßig Hellgrau oder Schwarz (für unauffällige Integration in Gehäuse) |
| Einsatztemperatur | Ca. -40°C bis +100°C (abhängig vom spezifischen Material und Umgebungsbedingungen) |
| Schutzart (bei korrekter Montage) | Bis IP67 / IP68 (je nach Dichtungskonfiguration und Einbauumgebung) |
| Normenkonformität | Entspricht relevanten nationalen und internationalen Normen für Kabeldurchführungen (z.B. DIN EN 62444, UL) |
| Besondere Merkmale | Integrierte Zugentlastung, Verdrehungsschutz, chemische Beständigkeit, UV-Stabilität |
FAQ – Häufig gestellte Fragen zu AGR 1000.17 – Kabelverschraubung Progress® M16 x 1,5 mm, Ø 6,0 – 10,5 mm
Kann die AGR 1000.17 auch für dickere oder dünnere Kabel verwendet werden?
Die AGR 1000.17 ist präzise für einen Kabelaußendurchmesser von 6,0 mm bis 10,5 mm ausgelegt. Innerhalb dieses Bereichs bietet sie eine optimale Abdichtung und Zugentlastung. Für Kabel außerhalb dieses Spektrums empfehlen wir die Verwendung von Kabelverschraubungen mit entsprechend angepasstem Durchmesser oder Reduzierstücken, um die volle Funktionsfähigkeit und Schutzart zu gewährleisten.
Welche Schutzart kann mit der AGR 1000.17 erreicht werden?
Bei korrekter Montage und Verwendung mit einem Kabel im spezifizierten Durchmesserbereich kann mit der AGR 1000.17 eine Schutzart von bis zu IP67 oder sogar IP68 erreicht werden. Dies hängt maßgeblich von der Qualität der Einbauöffnung, der korrekten Installation des Kabels und der entsprechenden Gegenmutter ab.
Ist die Kabelverschraubung für den Außeneinsatz geeignet?
Ja, die AGR 1000.17 ist aufgrund ihrer UV-Beständigkeit und der Beständigkeit gegen Umwelteinflüsse wie Staub und Wasser hervorragend für den Außeneinsatz geeignet. Die verwendeten Materialien sind auf Langlebigkeit unter wechselnden Wetterbedingungen ausgelegt.
Wie wird die Zugentlastung bei der AGR 1000.17 gewährleistet?
Die Zugentlastung wird durch eine Kombination aus der Klemmwirkung des Dichtungskörpers und den speziell entwickelten Lamellen erzielt. Diese Elemente fixieren das Kabel sicher und verhindern, dass Zugkräfte direkt auf die innenliegenden elektrischen Verbindungen wirken, wodurch Schäden und Fehlfunktionen vorgebeugt wird.
Welche Werkzeuge werden für die Montage der AGR 1000.17 benötigt?
Für die Montage der AGR 1000.17 werden in der Regel ein passender Schraubenschlüssel oder eine Zange zum Anziehen des metrischen Gewindes und gegebenenfalls ein Werkzeug zum Aufbiegen des Gehäuses oder eines Kabelschutzes benötigt. Das Einführen des Kabels selbst erfolgt manuell.
Kann die AGR 1000.17 auch in aggressiven chemischen Umgebungen eingesetzt werden?
Die AGR 1000.17 ist aus Materialien gefertigt, die eine gute Beständigkeit gegenüber vielen gängigen Chemikalien wie Ölen, Fetten und schwachen Säuren oder Laugen aufweisen. Für den Einsatz in hochgradig aggressiven chemischen Umgebungen sollten jedoch spezifische Materialverträglichkeitstests oder spezielle Ausführungen in Betracht gezogen werden.
Bietet die AGR 1000.17 auch eine EMV-Schirmung?
Die Standardausführung der AGR 1000.17 bietet primär Schutz vor mechanischer Beanspruchung und Umwelteinflüssen. Für Anwendungen, die eine EMV-Schirmung erfordern, sind spezielle EMV-Kabelverschraubungen mit entsprechenden Schirmkontaktfedern oder Schirmklammern erforderlich.
