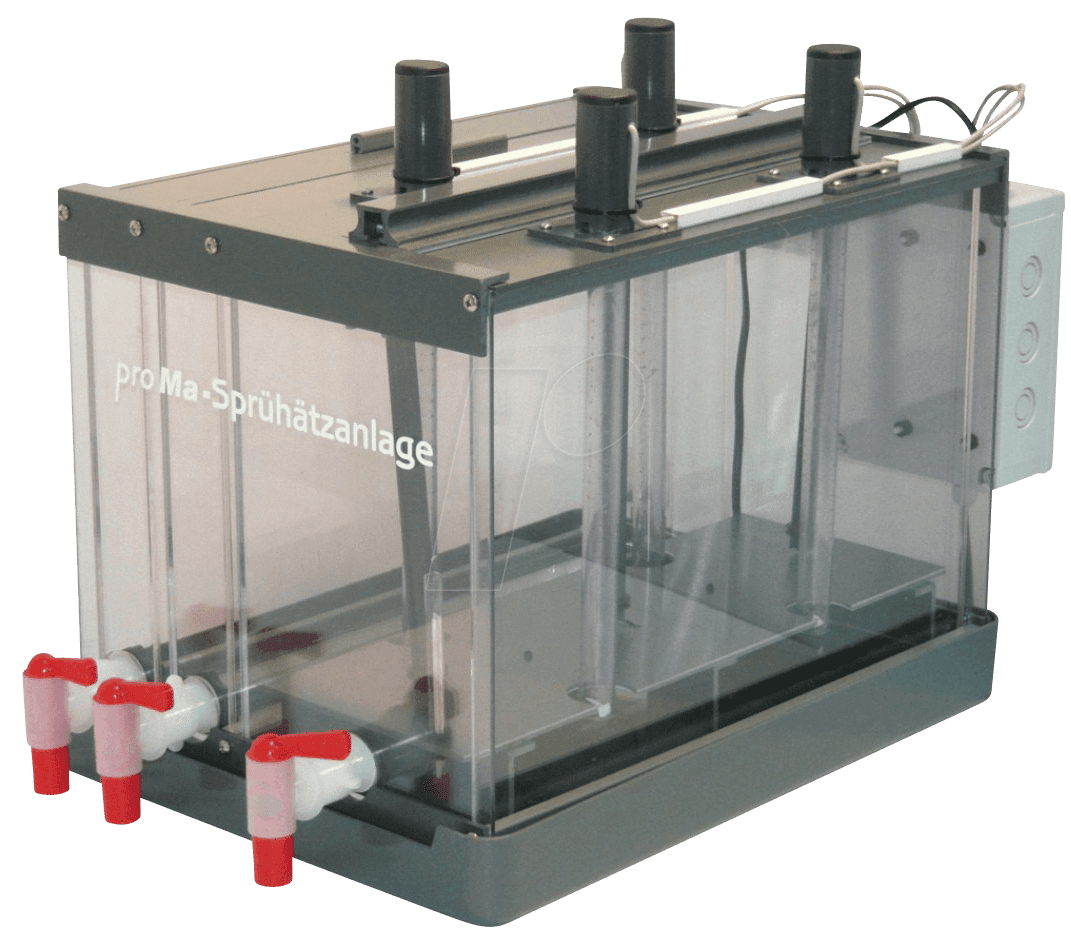

AETZGERAET S2 – Die professionelle Lösung für doppelseitige Platinenätzung
Für Elektronik-Enthusiasten, Prototypenentwickler und kleine Serienfertiger, die präzise und reproduzierbare Ergebnisse bei der Herstellung von doppelseitigen Platinen suchen, bietet die AETZGERAET S2 Platinen-Sprüh-Ätzanlage eine überlegene Alternative zu manuellen oder ungenauen Methoden. Dieses System ermöglicht die effiziente und gleichmäßige Entfernung von Kupfer, um Leiterbahnen exakt nach Ihren Vorgaben zu gestalten und so komplexe Schaltungen mit Professionalität und Zuverlässigkeit umzusetzen.
Präzision und Effizienz: Das Herzstück Ihrer Platinenfertigung
Die AETZGERAET S2 wurde entwickelt, um die Herausforderungen der modernen Platinenherstellung zu meistern. Sie kombiniert fortschrittliche Sprühtechnologie mit einer robusten Konstruktion, um eine gleichmäßige und kontrollierte Ätzung auf beiden Seiten Ihrer Leiterplatten zu gewährleisten. Dies minimiert das Risiko von Unter- oder Überätzung, die bei herkömmlichen Verfahren häufig auftreten und zu Ausschuss oder fehlerhaften Schaltungen führen können. Die automatisierten Prozesse der S2 sparen wertvolle Zeit und Ressourcen, während sie gleichzeitig eine konstant hohe Qualität liefern.
Überlegene Vorteile gegenüber Standardlösungen
Herkömmliche Methoden zur Platinenätzung, wie das Eintauchen in ein Ätzbad, leiden oft unter ungleichmäßiger Verteilung der Ätzlösung und schlechter Kontrolle über den Prozess. Dies führt zu unsauberen Leiterbahnen, Kurzschlüssen oder unterbrochenen Verbindungen, insbesondere bei komplexen, doppelseitigen Designs. Die AETZGERAET S2 hingegen nutzt einen gerichteten Sprühstrahl, der eine homogene Applikation der Ätzchemikalie sicherstellt. Dies ermöglicht:
- Gleichmäßige Ätzung: Jeder Millimeter der Platine wird gleichmäßig behandelt, was zu konsistenten Leiterbahnen und Abständen führt.
- Kontrollierte Prozessführung: Die Sprühintensität und -dauer können präzise eingestellt werden, um den Ätzfortschritt optimal zu steuern.
- Schnellere Ätzzeiten: Durch die effiziente Verteilung der Chemikalien werden die benötigten Ätzzeiten reduziert, was die Produktivität erhöht.
- Reproduzierbarkeit: Einmal optimierte Einstellungen ermöglichen die exakte Reproduktion von Ergebnissen, unerlässlich für Serienfertigung und wiederkehrende Prototypen.
- Reduzierter Chemikalienverbrauch: Die gezielte Applikation minimiert Verschwendung von Ätzmitteln.
- Saubereres Arbeiten: Das geschlossene Sprühsystem reduziert die Exposition gegenüber Dämpfen und Spritzern im Vergleich zu offenen Bädern.
Technologische Merkmale und Leistungsfähigkeit
Die AETZGERAET S2 Platinen-Sprüh-Ätzanlage zeichnet sich durch ihre durchdachte Konstruktion und leistungsfähige Technologie aus, die auf Langlebigkeit und Effizienz ausgelegt ist. Das Herzstück bildet ein präzises Sprühsystem, das sicherstellt, dass die Ätzlösung gleichmäßig und unter konstantem Druck auf die Platine aufgebracht wird. Die sorgfältige Auswahl der Materialien für alle Komponenten, die mit den Ätzchemikalien in Kontakt kommen, gewährleistet eine hohe Beständigkeit gegenüber aggressiven Medien und eine lange Lebensdauer der Anlage. Die interne Strömungsführung und die effektive Belüftung unterstützen den Ätzprozess und die sichere Handhabung.
Optimierte Verarbeitung von doppelseitigen Platinen
Die Herausforderung bei der Ätzung von doppelseitigen Platinen liegt darin, sicherzustellen, dass beide Seiten des Basismaterials gleichzeitig und mit gleicher Präzision behandelt werden. Die AETZGERAET S2 meistert diese Aufgabe durch ihre Konstruktion, die eine gleichmäßige Besprühung von oben und unten ermöglicht. Dies ist entscheidend für die Erstellung von Schaltungen, bei denen Verbindungen zwischen den beiden Lagen über Durchkontaktierungen (Vias) hergestellt werden. Die S2 minimiert das Risiko von Leiterbahnunterbrechungen oder Verunreinigungen, die durch ungleichmäßige Ätzung entstehen können, und liefert einwandfreie Ergebnisse für anspruchsvolle PCB-Designs.
Technische Spezifikationen und Konstruktion
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Ätztechnologie | Gezieltes Sprühverfahren für maximale Gleichmäßigkeit |
| Platinengröße (max.) | Geeignet für Standard- und kundenspezifische Platinenformate bis zu einem definierten Maximalmaß, das eine vollständige Abdeckung durch das Sprühsystem ermöglicht. |
| Anzahl der zu ätzenden Seiten | Doppelseitig |
| Gehäusematerial | Korrosionsbeständiges und robustes Material, das Langlebigkeit auch unter chemischer Beanspruchung gewährleistet. |
| Sprühdüsen | Hochpräzise Düsen für feinen und gleichmäßigen Sprühnebel. |
| Pumpensystem | Leistungsstarke und chemikalienresistente Pumpe für konstanten Flussdruck. |
| Betriebsmodus | Manuell einstellbare Prozessparameter für Ätzzeit und Sprühintensität. |
| Reinigung und Wartung | Konstruiert für einfache Zugänglichkeit zur Reinigung und routinemäßigen Wartung. |
Anwendungsgebiete und Einsatzszenarien
Die AETZGERAET S2 Platinen-Sprüh-Ätzanlage ist die ideale Wahl für eine Vielzahl von Anwendern, die Wert auf präzise und zuverlässige Platinenlayouts legen. Ob für:
- Hobby-Elektroniker und Maker: zur Erstellung individueller Schaltungen für eigene Projekte und Experimente.
- Universitäre und Forschungseinrichtungen: für die Entwicklung von Prototypen und die Durchführung wissenschaftlicher Projekte, die spezifische Leiterplattenlayouts erfordern.
- Kleine und mittlere Unternehmen (KMU) in der Elektronikfertigung: zur schnellen und kostengünstigen Herstellung von Kleinserien oder Mustern.
- Ingenieurbüros und Entwicklungsabteilungen: für die iterative Prototypenentwicklung und das Testen neuer Designs.
Das System ermöglicht die Verarbeitung einer breiten Palette von Materialien, die typischerweise für PCBs verwendet werden, einschließlich FR4 und ähnlichen Verbundwerkstoffen, und unterstützt die Ätzung von Kupferbahnen mit sehr feinen Strukturen. Die präzise Kontrolle über den Ätzprozess ist hierbei besonders vorteilhaft, um auch komplexe und dicht bestückte Schaltungen fehlerfrei umsetzen zu können.
FAQ – Häufig gestellte Fragen zu AETZGERAET S2 – Platinen-Sprüh-Ätzanlage S2 doppelseitige Platinen
Welche Ätzmittel sind für die AETZGERAET S2 geeignet?
Die AETZGERAET S2 ist für die Verwendung mit den gängigsten Sprüh-Ätzmitteln konzipiert, wie beispielsweise auf Chlorid-Basis (z.B. Kupfer(II)-chlorid-Lösungen) oder Ammoniak-Basis. Es ist wichtig, die Kompatibilität des gewählten Ätzmittels mit den Materialien der Anlage zu prüfen und die Herstellerangaben des Ätzmittels zu beachten.
Ist die Anlage für die Ätzung von einseitigen Platinen verwendbar?
Ja, die AETZGERAET S2 kann selbstverständlich auch für die Ätzung von einseitigen Platinen eingesetzt werden. Die Sprühtechnologie ermöglicht auch hier eine sehr gleichmäßige und kontrollierte Ätzung.
Wie groß dürfen die zu ätzenden Platinen maximal sein?
Die maximale Platinengröße, die verarbeitet werden kann, hängt vom spezifischen Modell der AETZGERAET S2 ab. Generell ist sie für die gängigen Leiterplattengrößen in der Prototypenentwicklung ausgelegt, um eine vollständige Abdeckung des Arbeitsbereichs durch die Sprühdüsen zu gewährleisten.
Welche Materialien können geätzt werden?
Die Anlage ist primär für die Ätzung von Kupfer auf Trägermaterialien wie FR4, Pertinax oder anderen glasfaserverstärkten Kunststoffen konzipiert, die üblicherweise im Platinenbau verwendet werden.
Ist eine Belüftung während des Betriebs notwendig?
Aufgrund der chemischen Dämpfe, die während des Ätzvorgangs entstehen können, wird dringend empfohlen, die AETZGERAET S2 in einem gut belüfteten Bereich zu betreiben oder eine zusätzliche Abluftvorrichtung zu verwenden, um die Sicherheit und Arbeitsplatzhygiene zu gewährleisten.
Wie wird die Ätzzeit bestimmt?
Die optimale Ätzzeit hängt von mehreren Faktoren ab, darunter die Konzentration und Temperatur des Ätzmittels, die Dicke der Kupferlage, die gewünschte Struktur und die Leistungsfähigkeit des Sprühsystems. Es empfiehlt sich, Testätzungen mit verschiedenen Parametern durchzuführen, um die idealen Einstellungen für Ihre spezifischen Anforderungen zu ermitteln.
Ist die Anlage für den Dauerbetrieb ausgelegt?
Die AETZGERAET S2 ist für den professionellen Einsatz konzipiert und kann für die wiederholte Herstellung von Platinen verwendet werden. Regelmäßige Wartung und Reinigung gemäß der Bedienungsanleitung sind entscheidend, um eine lange Lebensdauer und gleichbleibende Leistungsfähigkeit zu gewährleisten.
