Maximale Signalintegrität und Schutz für anspruchsvolle Elektronikanwendungen

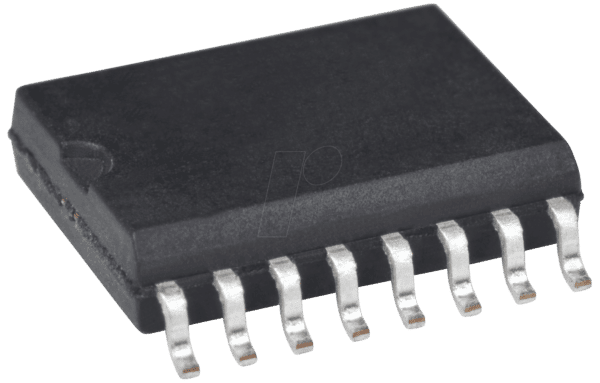

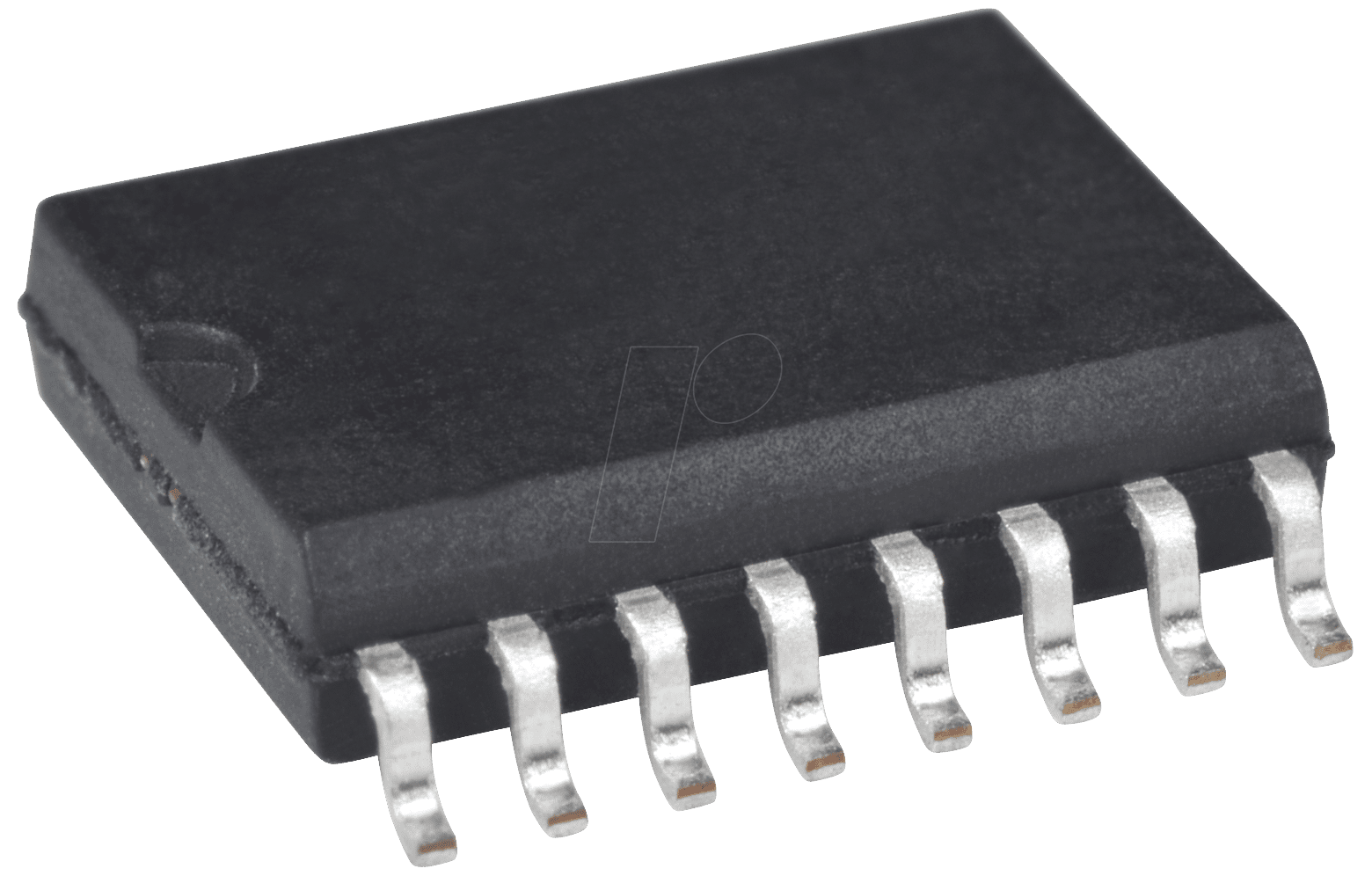

Für Ingenieure und Entwickler, die auf höchste Zuverlässigkeit in ihren Schaltungsdesigns angewiesen sind, bietet der ADUM 3400 ARWZ – ein 4-Kanal digitaler Isolator im kompakten SO-16 Gehäuse – die ultimative Lösung zur Unterbrechung von Brummschleifen, zur Erhöhung der Gleichtaktspannungsfestigkeit und zur Verhinderung von Masseschleifen. Dieses hochperformante Bauteil ist die ideale Wahl für professionelle Anwender, die sichere und stabile Datenübertragung in industriellen Automatisierungssystemen, Medizintechnik, Leistungselektronik und Kommunikationsgeräten gewährleisten müssen.
Die überlegene Wahl: ADUM 3400 ARWZ gegenüber herkömmlichen Isolationsmethoden
Herkömmliche Isolationsmethoden, wie optische Koppler (Optokoppler), weisen oft Einschränkungen hinsichtlich Geschwindigkeit, Effizienz und Langlebigkeit auf. Der ADUM 3400 ARWZ, basierend auf der proprietären iCoupler® Technologie von Analog Devices, übertrifft diese Limitierungen durch die Nutzung von transformatorgekoppelten Siliziumtechnologie. Dies ermöglicht nicht nur höhere Datenraten und geringeren Stromverbrauch, sondern auch eine deutlich gesteigerte Robustheit gegenüber Temperaturschwankungen und mechanischen Belastungen. Die präzise Channel-Trennung und die hohe Isolationsspannung des ADUM 3400 ARWZ sorgen für eine unübertroffene Signalintegrität, selbst unter widrigsten Umgebungsbedingungen, was ihn zu einer unverzichtbaren Komponente für jedes kritische Systemdesign macht.
Kernfunktionen und technische Vorteile
Der ADUM 3400 ARWZ zeichnet sich durch seine fortschrittliche Technologie und seine robusten Spezifikationen aus, die ihn für eine Vielzahl von anspruchsvollen Anwendungen prädestinieren:
- Hohe Datenraten: Ermöglicht schnelle und zuverlässige digitale Datenübertragung bis zu 100 Mbps, was für moderne Kommunikationsschnittstellen unerlässlich ist.
- Vier unabhängige Kanäle: Bietet flexible Konfigurationsmöglichkeiten für bidirektionale oder unidirektionale Übertragungen über vier separate Datenpfade.
- Geringer Stromverbrauch: Die iCoupler® Technologie minimiert den Energiebedarf, was besonders in batteriebetriebenen oder energieeffizienten Systemen von Vorteil ist.
- Hohe Gleichtaktspannungsfestigkeit: Bis zu 15 kV/µs CMR (Common-Mode Rejection) schützt die empfindlichen Komponenten vor Spannungsspitzen und unerwünschten Störeinflüssen.
- Robuste Isolationsspannung: Bietet eine effektive galvanische Trennung mit einer Isolationsspannung von bis zu 5 kV rms für 1 Minute, was die Sicherheit von Personal und Geräten gewährleistet.
- Zertifizierte Zuverlässigkeit: Erfüllt strenge Sicherheitsstandards und ist für den Einsatz in sicherheitskritischen Umgebungen geeignet.
- Breiter Betriebstemperaturbereich: Funktioniert zuverlässig in Umgebungen von -40°C bis +125°C und bietet somit maximale Flexibilität bei der Anwendungsentwicklung.
Anwendungsbereiche und technische Spezifikationen
Die Vielseitigkeit des ADUM 3400 ARWZ eröffnet eine breite Palette von Einsatzmöglichkeiten in professionellen Elektronikanwendungen. Seine Fähigkeit, zuverlässige digitale Signale über galvanische Trennstrecken zu übertragen, macht ihn zum idealen Baustein für:
- Industrielle Automatisierung: Zur Trennung von Steuerungs- und Feldbussebenen, zur Vermeidung von Masseschleifen in komplexen Anlagen und zur Erhöhung der Immunität gegenüber Störsignalen.
- Medizintechnik: Zur Gewährleistung der Patientensicherheit durch galvanische Trennung von medizinischen Geräten, zur Vermeidung von Leckströmen und zur Erfüllung strenger regulatorischer Anforderungen.
- Stromversorgung und Leistungselektronik: Zur sicheren Steuerung von Leistungshalbleitern, zur Trennung von Hochspannungs- und Niederspannungsbereichen und zur Verbesserung der Systemstabilität.
- Digitale Kommunikationsschnittstellen: Zur robusten Übertragung von digitalen Signalen in Netzwerken, zur Isolation von Schnittstellen wie RS-232, RS-485 oder SPI und zur Vermeidung von Erdschleifen.
- Mess- und Prüftechnik: Zur Erhöhung der Genauigkeit und Zuverlässigkeit von Messungen durch Vermeidung von Störsignalen und zur Isolation von Prüfgeräten.
Produkt-Eigenschaften im Detail
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktkategorie | Digitaler Isolator |
| Hersteller | Analog Devices |
| Modellbezeichnung | ADUM 3400 ARWZ |
| Anzahl der isolierten Kanäle | 4 |
| Gehäusetyp | SO-16 Wide Body |
| Isolationsspannung (RMS, 1 min) | 5 kV |
| Gleichtaktspannungsfestigkeit (CMR) | 15 kV/µs (typisch) |
| Maximale Datenrate | 100 Mbps |
| Betriebsspannung | 2.7 V bis 5.5 V |
| Stromaufnahme | Sehr gering, optimiert durch iCoupler® Technologie |
| Betriebstemperaturbereich | -40°C bis +125°C |
| Zulassungen | UL, CSA, VDE (vorbehaltlich spezifischer Varianten und Konfigurationen) |
| Technologie | Proprietäre iCoupler® Technologie |
| Einsatzgebiete | Industrielle Automatisierung, Medizintechnik, Leistungselektronik, Digitale Kommunikation |
FAQ – Häufig gestellte Fragen zu ADUM 3400 ARWZ – Digitaler Isolator, 4-Kanal, SO-16
Was genau ist ein digitaler Isolator und wofür wird er benötigt?
Ein digitaler Isolator ist eine elektronische Komponente, die dazu dient, elektrische Signale zwischen zwei Stromkreisen zu übertragen, ohne dass eine leitende Verbindung besteht. Dies wird erreicht, um potenzielle Probleme wie Brummschleifen, Erdschleifen und Überspannungen zu verhindern, die die Leistung und Zuverlässigkeit von Elektroniksystemen beeinträchtigen können. Er ist essentiell, um empfindliche Komponenten vor schädlichen elektrischen Einflüssen zu schützen und die Sicherheit von Anwendern und Geräten zu gewährleisten.
Warum ist die iCoupler® Technologie von Analog Devices vorteilhaft gegenüber herkömmlichen Optokopplern?
Die iCoupler® Technologie nutzt transformatorgekoppelte Siliziumtechnologie, was im Vergleich zu herkömmlichen Optokopplern signifikante Vorteile bietet. Dazu gehören höhere Datenraten, geringerer Stromverbrauch, eine verbesserte Robustheit gegenüber Temperaturschwankungen und eine längere Lebensdauer. Dies resultiert in einer überlegenen Leistung und Zuverlässigkeit, insbesondere in anspruchsvollen Umgebungen.
Welche Vorteile bietet die 4-Kanal-Konfiguration des ADUM 3400 ARWZ?
Die vier unabhängigen Kanäle des ADUM 3400 ARWZ bieten eine hohe Flexibilität bei der Gestaltung von Schaltungen. Sie ermöglichen die Übertragung von vier separaten digitalen Signalen und können für bidirektionale oder unidirektionale Kommunikationsstrecken konfiguriert werden. Dies ist ideal für Systeme, die mehrere Datenpfade oder komplexe Schnittstellenisolationsanforderungen haben.
In welchen Temperaturbereichen kann der ADUM 3400 ARWZ zuverlässig betrieben werden?
Der ADUM 3400 ARWZ ist für einen erweiterten Betriebstemperaturbereich von -40°C bis +125°C spezifiziert. Diese Robustheit ermöglicht den zuverlässigen Einsatz in einer Vielzahl von Umgebungsbedingungen, von tiefkalten industriellen Anlagen bis hin zu wärmeren elektronischen Gehäusen.
Welche Sicherheitsstandards erfüllt der ADUM 3400 ARWZ?
Der ADUM 3400 ARWZ ist mit relevanten Sicherheitsstandards wie UL, CSA und VDE zertifiziert oder dafür vorgesehen, was seine Eignung für sicherheitskritische Anwendungen in Bereichen wie Medizintechnik und industrieller Automatisierung unterstreicht. Diese Zertifizierungen bestätigen die Zuverlässigkeit und die Einhaltung strenger globaler Sicherheitsanforderungen.
Wie schützt der ADUM 3400 ARWZ vor Gleichtaktstörungen?
Der ADUM 3400 ARWZ verfügt über eine hohe Gleichtaktspannungsfestigkeit (CMR) von bis zu 15 kV/µs. Dies bedeutet, dass er selbst sehr schnelle Gleichtaktspannungsspitzen effektiv unterdrücken kann, die typischerweise durch Transienten oder elektrische Entladungen entstehen. Dadurch werden die verbundenen Schaltungen vor Beschädigungen geschützt und die Integrität der übertragenen digitalen Signale bleibt erhalten.
Ist der ADUM 3400 ARWZ für den Einsatz in Hochspannungsanwendungen geeignet?
Ja, der ADUM 3400 ARWZ ist speziell für Anwendungen konzipiert, die eine galvanische Trennung erfordern, einschließlich Hochspannungsbereichen. Mit einer Isolationsspannung von bis zu 5 kV rms (für 1 Minute) bietet er einen robusten Schutz und ermöglicht die sichere Übertragung digitaler Signale zwischen Stromkreisen mit unterschiedlichen Potenzialen, wie sie in Leistungselektronik und industriellen Steuerungssystemen vorkommen.
