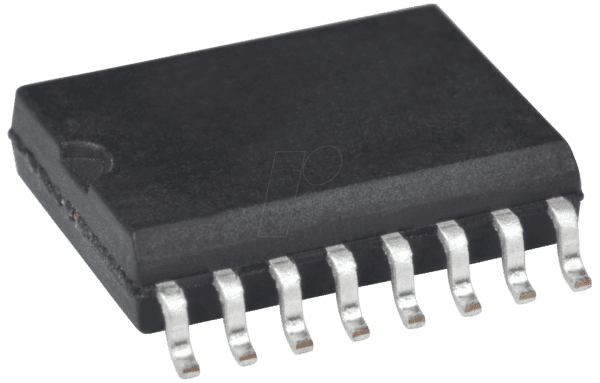

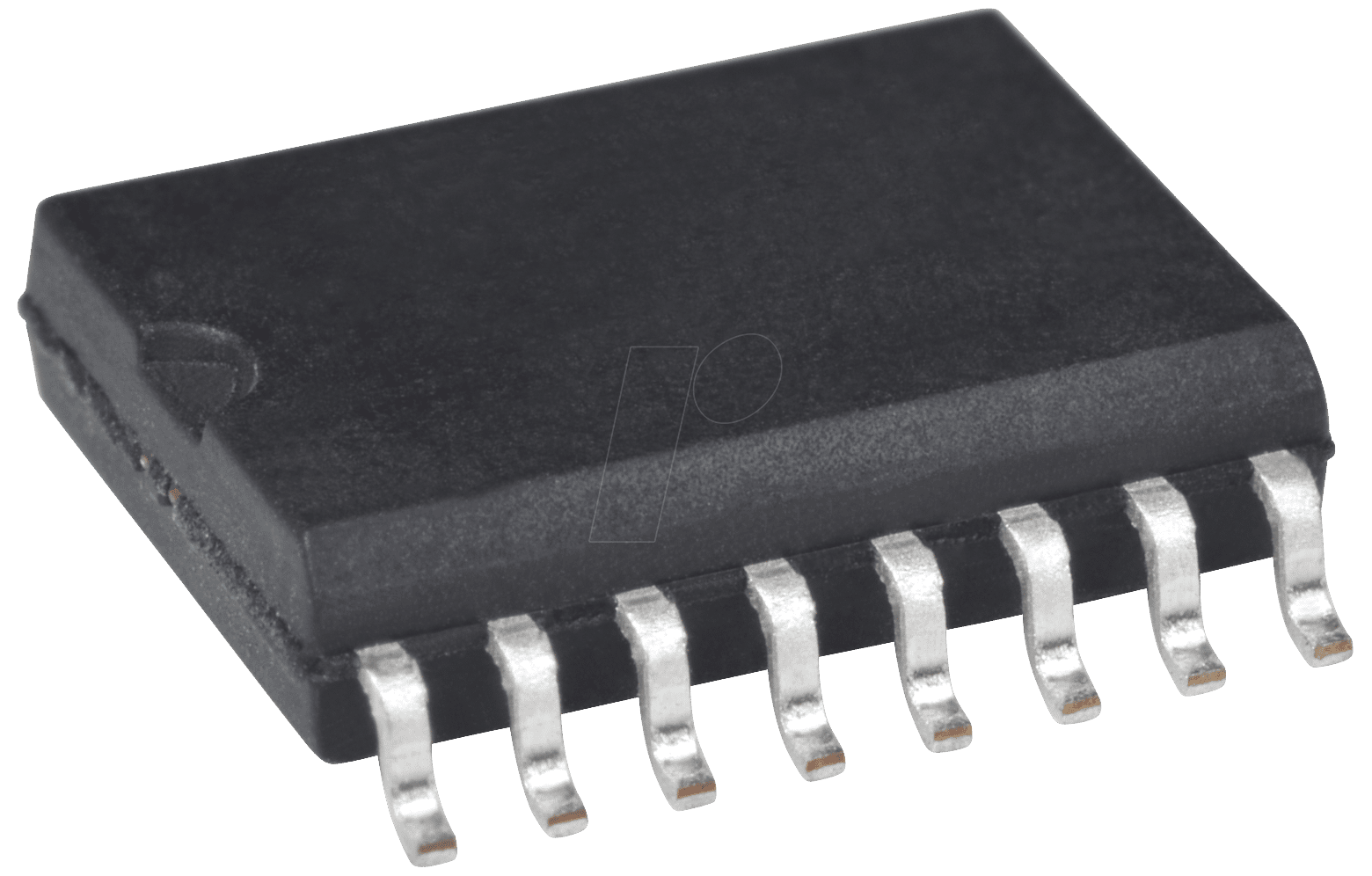

ADUM 3160 – Digitaler Isolator, 1-Kanal, SO-16: Robuste Signalübertragung für anspruchsvolle Elektronikprojekte
Schützen Sie Ihre empfindlichen elektronischen Komponenten zuverlässig vor schädlichen Spannungsspitzen und elektrischem Rauschen. Der ADUM 3160, ein hochmoderner 1-Kanal-Digitalisolator im SO-16-Gehäuse, ist die ideale Lösung für Ingenieure, Entwickler und Maker, die eine kompromisslose Signalintegrität in ihren Schaltungen gewährleisten müssen. Wenn die Trennung von Stromkreisen für die Systemsicherheit und die Vermeidung von Masseschleifen unerlässlich ist, bietet dieser Isolator eine überlegene und kosteneffiziente Alternative zu traditionellen optoelektronischen Kopplern und kapazitiven Isolatoren.
Maximale Signalintegrität durch überlegene Isolationsarchitektur
Der ADUM 3160 nutzt die patentierte iCoupler®-Technologie von Analog Devices, die auf der bidirektionalen Übertragung von Informationen über eine integrierte Isolationsbarriere basiert. Diese fortschrittliche Architektur ermöglicht eine herausragende Leistungsfähigkeit bei gleichzeitig geringem Stromverbrauch und hoher Zuverlässigkeit. Im Gegensatz zu optischen Isolatoren, die anfällig für Alterung und Leistungsschwankungen sind, bietet die magnetische Kopplung des ADUM 3160 eine konsistente und langlebige Leistung über einen weiten Temperaturbereich. Die digitale Natur des Signals überträgt präzise und unverzerrt, was ihn zur ersten Wahl für Anwendungen macht, bei denen jede Nanosekunde und jedes Bit zählt.
Anwendungsgebiete und Einsatzmöglichkeiten
Die Vielseitigkeit des ADUM 3160 erschließt sich in einer breiten Palette von kritischen Anwendungen, in denen die Trennung von Stromkreisen von fundamentaler Bedeutung ist. In industriellen Steuerungs- und Automatisierungssystemen verhindert er die Ausbreitung von Fehlerströmen und schützt SPS-Eingangs- und Ausgangsmodule vor transienten Überspannungen. In medizinischen Geräten gewährleistet er die Sicherheit von Patienten und Personal, indem er Hochspannungspotenziale vom biologischen Interface trennt. Kommunikationssysteme profitieren von der Reduzierung von Erdungsschleifen, die zu Signalrauschen und Datenkorruption führen können. Darüber hinaus ist der ADUM 3160 eine exzellente Wahl für die Isolierung von Schnittstellen wie RS-232, RS-485 und CAN-Bussen in Fahrzeugen, Stromversorgungen und Laborgeräten, wo die elektrische Trennung unerlässlich ist, um die Lebensdauer der Geräte zu verlängern und unerwartete Systemausfälle zu vermeiden.
Hauptvorteile des ADUM 3160 im Überblick
- Überragende Isolationsspannung: Bietet eine hohe Durchschlagsspannung, um empfindliche Komponenten vor potenziell schädlichen Spannungsspitzen zu schützen.
- Hohe Datenraten: Unterstützt schnelle digitale Signalübertragung, was ihn ideal für bandbreitenintensive Anwendungen macht.
- Geringer Stromverbrauch: Effiziente iCoupler®-Technologie reduziert den Energiebedarf, was besonders in batteriebetriebenen oder stromsparenden Designs von Vorteil ist.
- Robuste Leistung: Unempfindlich gegenüber Temperaturschwankungen und Alterung im Vergleich zu optischen Isolatoren.
- Platzsparendes SO-16-Gehäuse: Ermöglicht eine hohe Integrationsdichte auf der Leiterplatte, was wertvollen Platz spart.
- Breiter Versorgungsspannungsbereich: Flexibel einsetzbar mit verschiedenen Logikspannungen, was die Kompatibilität mit einer Vielzahl von Systemen sicherstellt.
- Verbesserte elektromagnetische Verträglichkeit (EMV): Die Isolationsarchitektur trägt zur Reduzierung von EMV-Problemen bei.
- Einfache Integration: Kompatibel mit Standard-CMOS- oder TTL-Logik und erfordert keine externen Treiberkomponenten.
Technische Spezifikationen und Leistungsmerkmale
| Merkmal | Spezifikation |
|---|---|
| Isolator-Typ | Digital, 1-Kanal |
| Übertragungsrate | Bis zu 16 Mbps (typisch) |
| Isolationsspannung | 2500 V rms für 1 Minute (gemäß UL 1577) |
| Anzahl der Kanäle | 1 |
| Gehäuse-Typ | SO-16 Wide Body |
| Versorgungsspannungsbereich (VCC1) | 1.7 V bis 5.5 V |
| Versorgungsspannungsbereich (VCC2) | 1.7 V bis 5.5 V |
| Betriebstemperaturbereich | -40°C bis +125°C |
| Eingangsüberspannungstoleranz | Hohe CMRR (Common-Mode Rejection Ratio) für überlegene Rauschunterdrückung |
| Signalintegrität | Sehr geringer Jitter und präzise Timing-Eigenschaften |
| Bauform | SMD (Surface Mount Device) |
