ADUM2400ARWZ: Fortschrittliche digitale 4-Kanal-Isolierung für höchste Signalintegrität
Der ADUM2400ARWZ ist die definitive Lösung für Ingenieure und Systementwickler, die eine robuste und zuverlässige Trennung zwischen digitalen Domänen benötigen. Dieses fortschrittliche Isoliergerät minimiert effektiv unerwünschte Gleichtaktspannungen und Geräuschkopplung, die die Signalintegrität beeinträchtigen können, und gewährleistet somit eine präzise Datenübertragung selbst in anspruchsvollen industriellen Umgebungen. Er ist die ideale Wahl für Applikationen, bei denen die Sicherheit von Mensch und Maschine sowie die Zuverlässigkeit kritischer Datenpfade oberste Priorität haben.
Überlegene Leistung und Zuverlässigkeit durch iCoupler®-Technologie
Der ADUM2400ARWZ zeichnet sich durch die proprietäre iCoupler®-Technologie von Analog Devices aus, die eine überlegene Leistung im Vergleich zu herkömmlichen isolierten Lösungen wie Optokopplern und magnetischen Kopplern bietet. Diese Technologie ermöglicht höhere Datenraten, geringere Stromaufnahme und eine deutlich verbesserte Lebensdauer. Die 4-kanalige Konfiguration des ADUM2400ARWZ erlaubt die gleichzeitige Isolierung mehrerer Signalpfade, was ihn zu einer effizienten und kostengünstigen Wahl für komplexe Designs macht.
Schlüsselfunktionen und Vorteile des ADUM2400ARWZ
- Robuste Isolationsbarriere: Bietet eine hohe Spannungsfestigkeit und verhindert effektiv die Ausbreitung von schädlichen Transienten und Störsignalen zwischen unterschiedlichen Stromkreisen.
- Hohe Datenraten: Ermöglicht die zuverlässige Übertragung digitaler Signale mit Geschwindigkeiten von bis zu 100 Mbps, was für moderne digitale Kommunikationssysteme unerlässlich ist.
- Geringe Stromaufnahme: Optimiert für Energieeffizienz, was ihn besonders geeignet für batteriebetriebene oder energieempfindliche Anwendungen macht.
- Hohe Gleichtakt-Störfestigkeit (CMTI): Gewährleistet die Integrität der Signale auch unter extremen Rauschbedingungen durch hervorragende Unterdrückung von Gleichtaktspannungen.
- Isolierter Spannungsversorgungsbedarf: Benötigt keine separate isolierte Stromversorgung für die Sekundärseite, was das Systemdesign vereinfacht und Kosten senkt.
- Breiter Betriebstemperaturbereich: Zuverlässige Leistung über einen weiten Temperaturbereich, was ihn für anspruchsvolle industrielle und automotive Umgebungen qualifiziert.

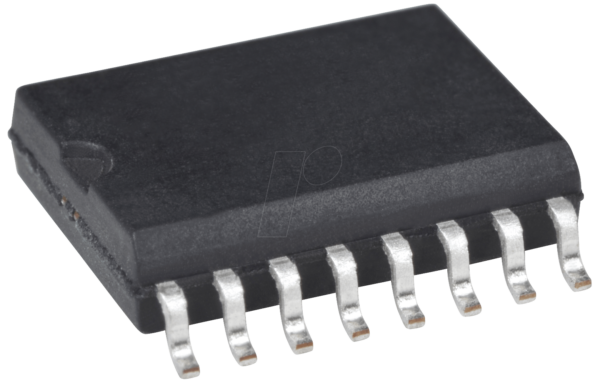

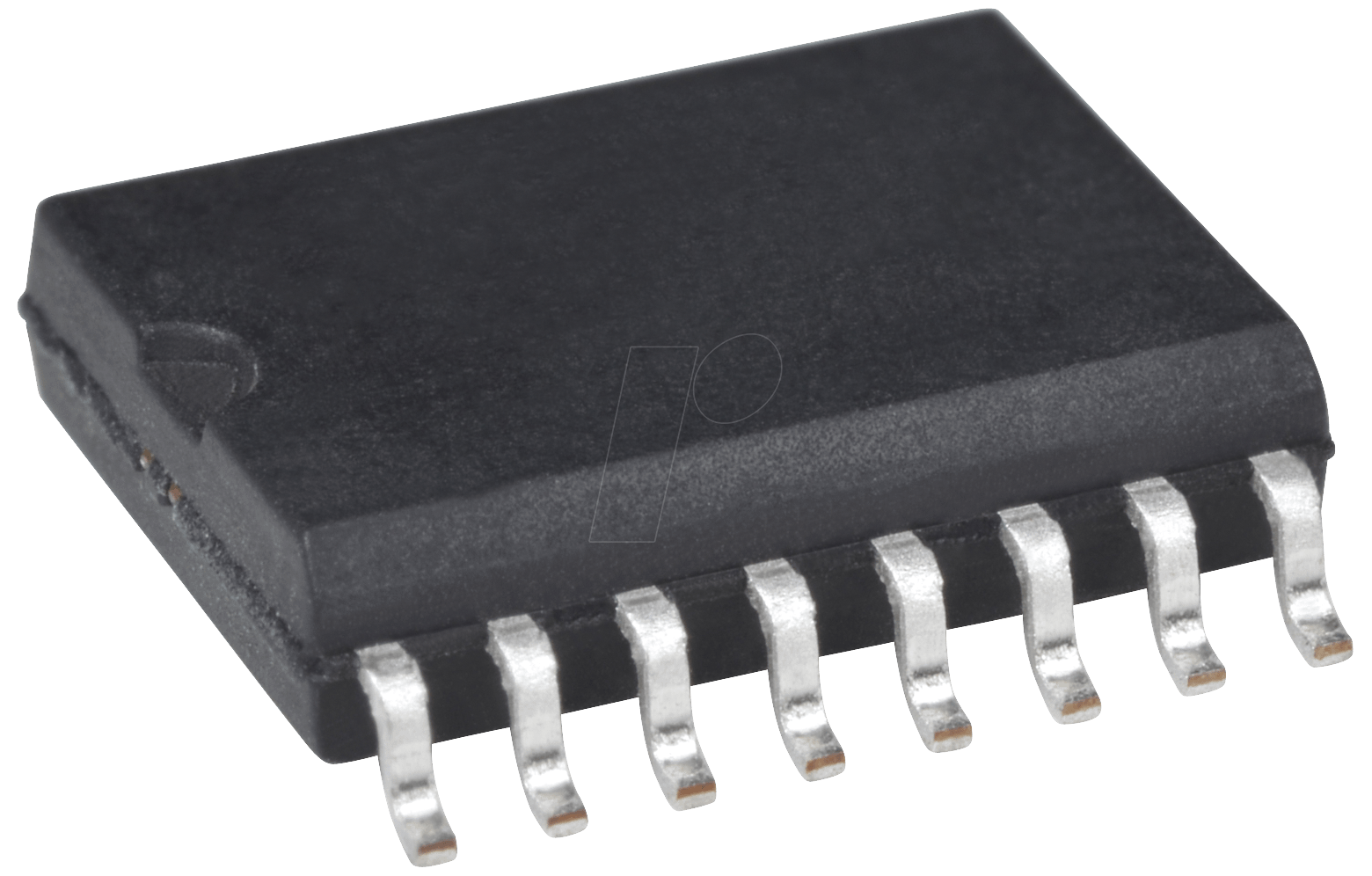

- Standardisiertes Gehäuse: Das SO-16W-Gehäuse erleichtert die Integration in bestehende Leiterplattendesigns und ermöglicht eine einfache Bestückung im industriellen Maßstab.
- Vielseitige Anwendungsbereiche: Ideal für serielle Schnittstellenisolierung, Stromversorgungsüberwachung, Motorsteuerungen, medizinische Geräte und mehr.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktname | ADUM2400ARWZ – Digitaler Isolator |
| Kanäle | 4 |
| Gehäusetyp | SO-16W (Small Outline Wide Body) |
| Datenrate (max.) | 100 Mbps |
| Betriebsspannung (Sekundärseite) | 2.7 V bis 5.5 V |
| Isolation Spannungsfestigkeit | 5.0 kV rms über 1 Sekunde gemäß UL 1577 |
| Gleichtakt-Störfestigkeit (CMTI, typ.) | > 75 kV/µs bei 5 V/ns Anstiegszeit |
| Verzögerung (Propagation Delay) | Typ. 7 ns |
| Stromaufnahme (typ.) | < 5 mA pro Kanal bei 3.3 V |
| Temperaturbereich (Ambient) | -40 °C bis +125 °C |
| Sicherheitszertifizierungen | UL, CSA, VDE (Details je nach Region und Ausführung) |
| Anwendungsfokus | Digitale Signalisolierung, Schnittstellenkonverter, Stromversorgungsdesign |
Präzision in der Anwendungsentwicklung mit dem ADUM2400ARWZ
Die Implementierung von 4-kanaliger digitaler Isolierung ist entscheidend, um die Sicherheit von Personal und Equipment zu gewährleisten sowie die Lebensdauer von empfindlichen elektronischen Komponenten zu verlängern. Der ADUM2400ARWZ von Analog Devices ermöglicht dies durch die konsequente Trennung von Betriebsspannungen, die Reduzierung von Masseschleifen und die Verhinderung von transienten Überspannungen. Seine Fähigkeit, über den breiten Temperaturbereich von -40 °C bis +125 °C zuverlässig zu arbeiten, qualifiziert ihn für den Einsatz in kritischen Systemen wie industriellen Steuerungen, Automobil-Elektronik und medizintechnischen Geräten, wo Ausfallraten minimiert werden müssen.
Vorteile der iCoupler®-Technologie für Ihre Systeme
Die iCoupler®-Technologie, die im ADUM2400ARWZ zum Einsatz kommt, basiert auf einer isolierenden Polymerbarriere, die durch magnetische Kopplung eine bidirektionale Datenübertragung ermöglicht. Im Gegensatz zu herkömmlichen Optokopplern, deren Lebensdauer durch die Alterung der lichtemittierenden Dioden begrenzt ist, und magnetischen Kopplern, die anfällig für Sättigungseffekte sind, bietet die iCoupler®-Technologie eine bemerkenswert hohe Zuverlässigkeit und Langlebigkeit. Die geringen propagations delays und die hohe CMTI (Common-Mode Transient Immunity) sind weitere entscheidende Vorteile, die den ADUM2400ARWZ zur überlegenen Wahl für hochperformante und zuverlässige isolierte Systeme machen.
Anwendungsbeispiele für den ADUM2400ARWZ
Die Vielseitigkeit des ADUM2400ARWZ eröffnet zahlreiche Anwendungsfelder. In der industriellen Automatisierung kann er zur Isolierung von SPS-Ein- und Ausgängen (Speicherprogrammierbare Steuerungen) eingesetzt werden, um die Steuerungssysteme vor schädlichen Spannungsspitzen und Erdungsschleifen zu schützen. In der Medizintechnik ermöglicht er die sichere galvanische Trennung von Patientenschnittstellen, was für die Sicherheit des Patienten unerlässlich ist. Auch in der Leistungselektronik, beispielsweise zur Ansteuerung von Gate-Treibern, oder zur Isolierung von seriellen Kommunikationsschnittstellen wie RS-485 trägt der ADUM2400ARWZ maßgeblich zur Systemstabilität und Zuverlässigkeit bei.
FAQ – Häufig gestellte Fragen zu ADUM 2400 ARWZ – Digitaler Isolator, 4-Kanal, SO-16W
Was ist die Hauptfunktion eines digitalen Isolators wie dem ADUM2400ARWZ?
Die Hauptfunktion eines digitalen Isolators ist die galvanische Trennung zwischen zwei Stromkreisen. Dies bedeutet, dass zwischen den beiden Seiten des Isolators keine elektrische Verbindung besteht, wodurch die Übertragung von Störsignalen, Spannungsspitzen und Masseschleifen verhindert wird. Der ADUM2400ARWZ isoliert dabei digitale Signalpfade.
Welche Vorteile bietet die iCoupler®-Technologie im Vergleich zu Optokopplern?
Die iCoupler®-Technologie bietet im Allgemeinen höhere Datenraten, geringere Stromaufnahme, überlegene Langlebigkeit und eine höhere Gleichtakt-Störfestigkeit (CMTI) im Vergleich zu traditionellen Optokopplern. Sie ist weniger anfällig für Alterungseffekte und bietet eine konsistentere Leistung über die Lebensdauer des Bauteils.
Für welche Art von Anwendungen ist der ADUM2400ARWZ besonders gut geeignet?
Der ADUM2400ARWZ ist ideal für Anwendungen, bei denen eine robuste und zuverlässige digitale Signalisolierung erforderlich ist. Dazu gehören industrielle Steuerungen, Kommunikationsschnittstellen, Stromversorgungsdesigns, Medizintechnik und andere Bereiche, in denen die Sicherheit von Mensch und Gerät sowie die Integrität von Datensignalen oberste Priorität haben.
Benötigt die Sekundärseite des ADUM2400ARWZ eine eigene isolierte Stromversorgung?
Nein, der ADUM2400ARWZ wurde so entwickelt, dass er die isolierte Spannungsversorgung der Sekundärseite nicht benötigt, da die iCoupler®-Technologie die Energieübertragung über die Isolationsbarriere effizient handhabt. Dies vereinfacht das Systemdesign und reduziert die Kosten.
Was bedeutet die Spezifikation „4-Kanal“ im Kontext des ADUM2400ARWZ?
„4-Kanal“ bedeutet, dass der Isolator vier unabhängige digitale Signalpfade gleichzeitig trennen kann. Dies ermöglicht die gleichzeitige Isolierung mehrerer Signale, was die Systemeffizienz und die Leiterplattengestaltung verbessert.
Ist das SO-16W-Gehäuse des ADUM2400ARWZ für automatisierte Bestückung geeignet?
Ja, das SO-16W-Gehäuse (Small Outline Wide Body) ist ein Standardgehäuse, das für die Verwendung mit automatisierten Bestückungsmaschinen (SMT – Surface Mount Technology) konzipiert ist und somit eine effiziente Produktion ermöglicht.
Welche Sicherheitsstandards erfüllt der ADUM2400ARWZ?
Der ADUM2400ARWZ erfüllt oder ist für relevante Sicherheitsstandards wie UL (Underwriters Laboratories), CSA (Canadian Standards Association) und VDE (Verband der Elektrotechnik Elektronik Informationstechnik e.V.) zertifiziert, was seine Eignung für sicherheitskritische Anwendungen unterstreicht. Die genauen Zertifikate können je nach spezifischer Produktvariante und Region variieren.
