Maximale Signalintegrität und Sicherheit mit ADUM 1402 ARW: Ihr Vier-Kanal-Digital-Isolator für anspruchsvolle Anwendungen
In der modernen Elektronik und Datentechnik sind störungsfreie und sichere Signalübertragungen von entscheidender Bedeutung. Der ADUM 1402 ARW – ein Vier-Kanal-Digital-Isolator mit einer Übertragungsrate von 1MB/s und einer Latenz von nur 100 ns im kompakten SO-16-Gehäuse – adressiert präzise diese Herausforderung. Entwickelt für Ingenieure, Entwickler und Systemintegratoren, die auf robuste und zuverlässige Komponenten angewiesen sind, schützt dieser Isolator empfindliche Schaltungen vor Spannungsspitzen, Masseschleifen und anderen elektrischen Störungen, die die Systemleistung beeinträchtigen oder zu Hardware-Schäden führen könnten.
Überlegene Isolationsleistung für kritische Systeme
Der ADUM 1402 ARW setzt neue Maßstäbe in der digitalen Isolation. Im Gegensatz zu herkömmlichen Optokopplern, die anfällig für Alterung und Temperaturdrift sind, nutzt dieser Isolator die fortschrittliche iCoupler®-Technologie von Analog Devices. Diese proprietäre Technologie basiert auf kapazitiver Kopplung und bietet eine überlegene Immunität gegenüber externen Magnetfeldern, was eine konstant hohe Leistung und Zuverlässigkeit über einen weiten Temperaturbereich gewährleistet. Die gleichzeitige Trennung von bis zu vier Kanälen mit hoher Geschwindigkeit ermöglicht die sichere Übertragung digitaler Signale in industriellen Steuerungen, medizinischen Geräten, Rechenzentren und anderen Umgebungen, in denen Datenintegrität und Betriebssicherheit oberste Priorität haben.
Kernvorteile des ADUM 1402 ARW
- Hohe Datenraten: Mit 1MB/s können auch zeitkritische digitale Signale ohne signifikante Verzögerungen übertragen werden, was für die Leistung moderner Kommunikationsprotokolle unerlässlich ist.
- Geringe Latenz: Eine Latenz von nur 100 ns minimiert die Signalverzögerung, was für Echtzeitanwendungen und hochfrequente Signalverarbeitung von entscheidender Bedeutung ist.
- Vierkanalige Isolation: Ermöglicht die gleichzeitige Trennung von bis zu vier unabhängigen digitalen Signalpfaden, was die Systemkomplexität reduziert und den Platzbedarf verringert.
- Robuste Störfestigkeit: Bietet exzellente Immunität gegenüber Gleichtaktrauschen und externen magnetischen Feldern, was die Systemzuverlässigkeit in rauen Umgebungen erhöht.
- Breiter Spannungsbereich: Unterstützt sowohl Niedervolt- als auch Hochvoltanwendungen und bietet Flexibilität bei der Systemintegration.
- Kompaktes SO-16-Gehäuse: Ermöglicht eine platzsparende Montage auf Leiterplatten, ideal für dicht bestückte Designs.
- Hohe Spannungsfestigkeit: Bietet eine zuverlässige elektrische Trennung, um empfindliche Komponenten vor schädlichen Überspannungen zu schützen.
Technische Spezifikationen und Anwendungsbereiche
Der ADUM 1402 ARW ist ein Meisterwerk der Ingenieurskunst, das darauf ausgelegt ist, die strengsten Anforderungen an Signalintegrität und elektrische Sicherheit zu erfüllen. Die iCoupler®-Technologie ermöglicht eine robuste und zuverlässige galvanische Trennung über kapazitive Kopplungselemente, die in Silizium integriert sind. Dies unterscheidet ihn grundlegend von optischen Isolatoren, die anfällig für Degradation durch Lichtemission und Temperaturänderungen sind. Die durchgängige Unterstützung von 1MB/s Datenrate bei minimaler Latenz von 100 ns pro Kanal macht ihn zu einer idealen Wahl für die Isolation von digitalen Schnittstellen wie SPI, I²C oder UART in industriellen Automatisierungssystemen, SPS (Speicherprogrammierbare Steuerungen), Servoantrieben und Hochfrequenzkommunikationsmodulen.
Material und Konstruktion der Isolationstechnologie
Das Herzstück des ADUM 1402 ARW bildet die fortschrittliche iCoupler®-Technologie. Diese basiert auf der präzisen Strukturierung von Siliziumwafern, um hochintegrierte kapazitive Kopplungselemente zu erzeugen. Jede Isolationsbarriere besteht aus einer dünnen, aber extrem widerstandsfähigen Schicht aus Dielektrikum, die zwischen den Sender- und Empfängerseiten der isolierten Kanäle liegt. Dieses Dielektrikum wird sorgfältig ausgewählt und verarbeitet, um eine maximale Durchbruchspannung und eine minimale parasitäre Kapazität zu gewährleisten. Die Gehäuseteile sind aus hochwertigen, flammhemmenden Kunststoffen gefertigt, die eine hohe Durchschlagsfestigkeit und mechanische Stabilität bieten. Die Leiterbahnen sind optimiert, um parasitäre Effekte wie Induktivitäten und Kapazitäten zu minimieren, was zu einer sauberen Signalübertragung beiträgt.
Design-Merkmale und physikalische Eigenschaften

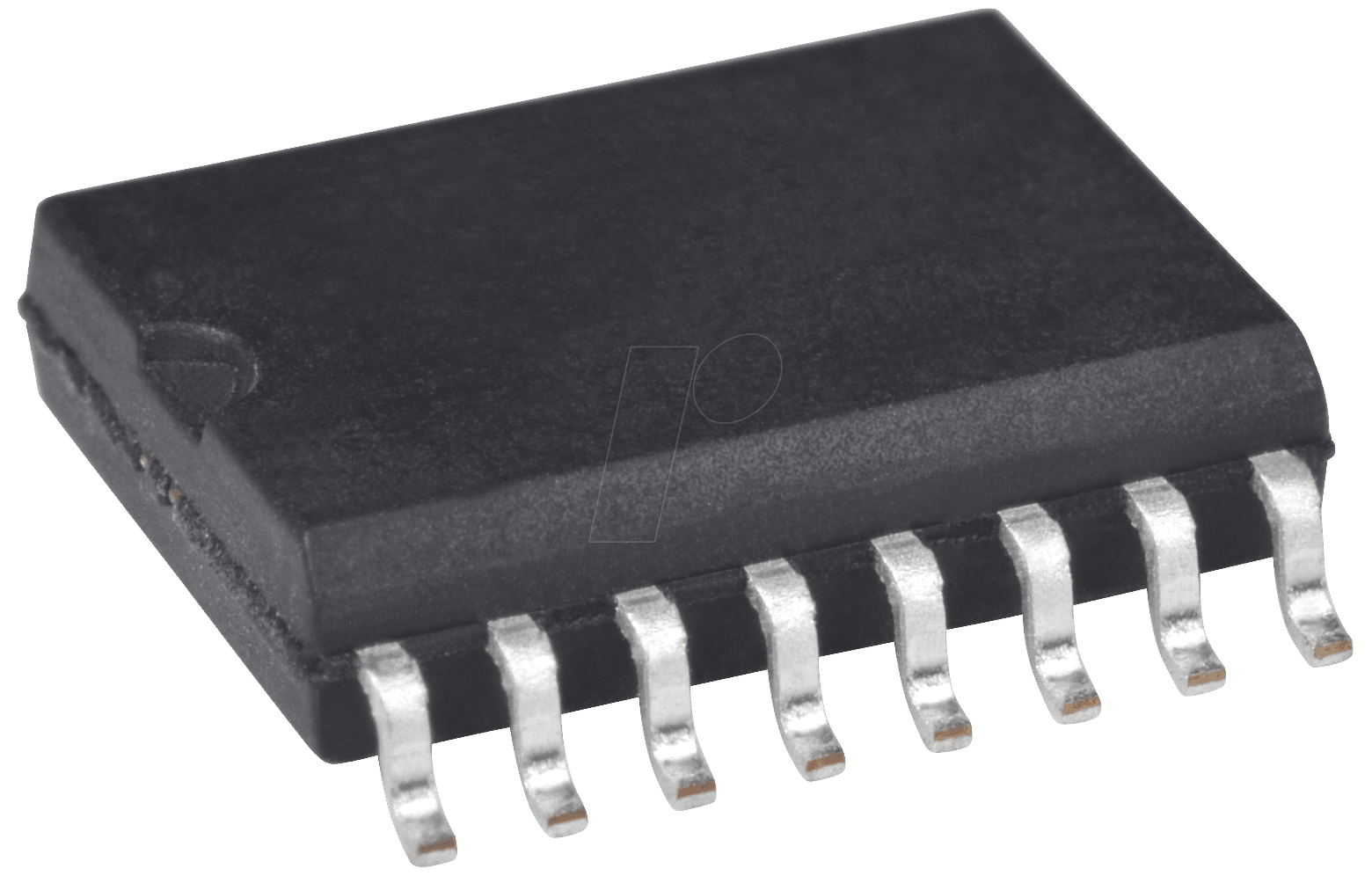

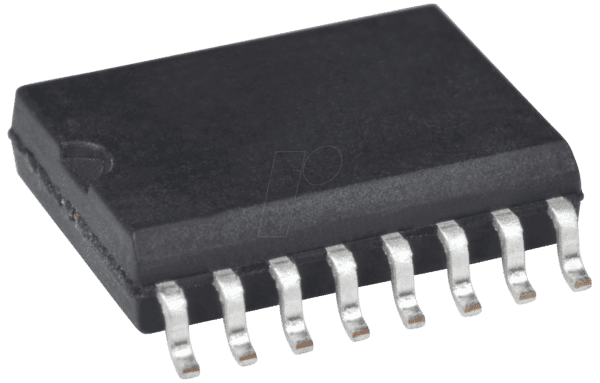

Der ADUM 1402 ARW wird im standardisierten SO-16 (Small Outline, 16 Pins) Gehäuse geliefert. Dieses Gehäuseformat ist weit verbreitet und ermöglicht eine einfache Integration in bestehende oder neue Leiterplattendesigns mittels Oberflächenmontagetechnologie (SMT). Die Pinbelegung ist logisch und erleichtert das Routing auf der Platine. Die kompakten Abmessungen des Gehäuses von typischerweise 10,3 mm x 7,5 mm (ohne Pins) bei einer Höhe von ca. 2,6 mm ermöglichen eine hohe Packungsdichte auf der Leiterplatte, was besonders in platzbeschränkten Geräten von Vorteil ist. Die Pinabstände von 1,27 mm (0.05 Zoll) sind Standard für viele SMT-Anwendungen.
Einsatzmöglichkeiten und Anwendungsfelder
Die Vielseitigkeit des ADUM 1402 ARW eröffnet eine breite Palette von Anwendungsfeldern, in denen die Trennung von Stromkreisen unerlässlich ist:
- Industrielle Automatisierung: Isolation von Sensoren, Aktoren und Kommunikationsschnittstellen in rauen Umgebungsbedingungen.
- Medizintechnik: Schutz von Patienten und Personal vor gefährlichen Spannungen in medizinischen Geräten wie EKG-Geräten, Beatmungsgeräten und bildgebenden Systemen.
- Stromversorgungssysteme: Trennung von Hoch- und Niedervoltkreisen in Schaltnetzteilen und Batterie-Management-Systemen.
- Kommunikationstechnik: Isolation von Netzwerkschnittstellen, Ethernet-Ports und seriellen Leitungen in Routern, Switches und Basisstationen.
- Antriebstechnik: Sicherung von Steuersignalen für Motoren und Servos, insbesondere in Systemen mit hohen Spannungen oder Stromstärken.
- Mess- und Prüfgeräte: Gewährleistung der Sicherheit und Datenintegrität bei der Messung von elektrischen Signalen in unterschiedlichen Potenzialbereichen.
Technische Leistungsmerkmale im Detail
Die Spezifikationen des ADUM 1402 ARW sind darauf ausgelegt, maximale Leistung und Zuverlässigkeit zu bieten:
| Merkmal | Spezifikation |
|---|---|
| Typ der Isolation | Galvanische Isolation basierend auf iCoupler®-Technologie |
| Anzahl der Kanäle | 4 |
| Maximale Datenrate pro Kanal | 1 MB/s |
| Typische Latenz (Verzögerung) | 100 ns |
| Maximale Spannungsfestigkeit (Isolationsspannung) | 2.5 kVRMS über 1 Sekunde |
| Gleichtakt-Sperrspannungsfestigkeit (CMR) | > 25 kV/µs bei VCM = 1500 V |
| Betriebsspannungsbereich | 2.7 V bis 5.5 V (für die Logik-Seite) |
| Temperaturbereich | -40 °C bis +125 °C |
| Gehäusetyp | SO-16 |
| Konformität | RoHS-konform, UL-zertifiziert |
FAQ – Häufig gestellte Fragen zu ADUM 1402 ARW – Vier-Kanal-Digital-Isolatoren, 1MB/s, 100 ns, SO-16
Was sind die Hauptvorteile der iCoupler®-Technologie gegenüber herkömmlichen Optokopplern?
Die iCoupler®-Technologie von Analog Devices, die im ADUM 1402 ARW verwendet wird, bietet im Vergleich zu herkömmlichen Optokopplern signifikante Vorteile. Dazu gehören eine höhere Immunität gegenüber Magnetfeldern, eine längere Lebensdauer durch den Verzicht auf lichtemittierende Dioden, eine geringere Abhängigkeit von Temperatur und Alterung sowie oft eine höhere Geschwindigkeit und niedrigere Latenz. Dies führt zu einer insgesamt stabileren und zuverlässigeren Signalübertragung, insbesondere in anspruchsvollen Umgebungen.
Ist der ADUM 1402 ARW für Hochfrequenzanwendungen geeignet?
Mit einer Datenrate von 1 MB/s und einer Latenz von 100 ns ist der ADUM 1402 ARW sehr gut für eine Vielzahl von digitalen Kommunikationsanwendungen geeignet, einschließlich solcher, die als „Hochfrequenz“ im Kontext von seriellen Schnittstellen betrachtet werden. Für extrem hohe Frequenzen (z.B. im GHz-Bereich) sind spezielle HF-Isolatoren erforderlich, aber für die meisten digitalen Schnittstellen und Bussysteme ist die Geschwindigkeit des ADUM 1402 ARW mehr als ausreichend.
Welche Art von Störungen kann der ADUM 1402 ARW effektiv blockieren?
Der ADUM 1402 ARW ist darauf ausgelegt, eine breite Palette von elektrischen Störungen zu blockieren. Dazu gehören insbesondere Spannungsspitzen, Überspannungen, Masseschleifen (Ground Loops), Gleichtaktrauschen (Common-Mode Noise) und externe magnetische Felder. Diese Fähigkeit schützt angeschlossene Geräte und gewährleistet die Integrität der übertragenen digitalen Signale.
Wie beeinflusst die Isolationsspannung die Auswahl des ADUM 1402 ARW für mein Projekt?
Die Isolationsspannung (in diesem Fall 2.5 kVRMS über 1 Sekunde) gibt die maximale elektrische Spannung an, die zwischen den isolierten Seiten sicher getrennt werden kann, ohne dass ein Durchschlag stattfindet. Sie ist ein entscheidender Parameter, um sicherzustellen, dass die gewählte Isolationslösung den zu erwartenden Spannungsunterschieden in Ihrem System standhält und somit die Sicherheit und Zuverlässigkeit gewährleistet.
Ist die Installation des ADUM 1402 ARW auf der Leiterplatte kompliziert?
Nein, die Installation ist dank des standardisierten SO-16-Gehäuses und der Unterstützung von SMT-Montageverfahren unkompliziert. Die Pins sind für gängige Lötverfahren ausgelegt. Für eine optimale Leistung und Zuverlässigkeit sind jedoch die üblichen Best Practices für SMT-Bestückung, wie z.B. ordnungsgemäße Lotpaste und Reflow-Lötprofile, zu beachten.
Unterstützt der ADUM 1402 ARW bidirektionale Kommunikation?
Der ADUM 1402 ARW ist ein unidirektionaler Isolator. Das bedeutet, dass die Signalübertragung nur in eine Richtung pro Kanal erfolgt. Wenn eine bidirektionale Isolation benötigt wird, müssen zwei ADUM 1402 ARW-Isolatoren pro Kanal verwendet werden, einer für jede Übertragungsrichtung, oder es muss ein geeigneter bidirektionaler Isolator gewählt werden, falls verfügbar.
Welche Art von Stromversorgung wird für den ADUM 1402 ARW benötigt?
Der ADUM 1402 ARW benötigt eine digitale Stromversorgung auf beiden Seiten der Isolation. Der Betriebsspannungsbereich liegt typischerweise zwischen 2.7 V und 5.5 V. Es ist wichtig, dass die Versorgungsspannungen auf beiden Seiten der Isolation innerhalb dieses Bereichs liegen, um eine korrekte Funktion zu gewährleisten.
