ADUM1301ARW: Der dreikanalige digitale Isolator für maximale Systemintegrität
In anspruchsvollen elektronischen Systemen ist die zuverlässige Trennung von Signalwegen unerlässlich, um Störungen, Überspannungen und Datenkorruption zu verhindern. Der ADUM1301ARW von Analog Devices ist ein hochmoderner, dreikanaliger digitaler Isolator, der speziell für Entwickler und Ingenieure entwickelt wurde, die eine robuste und effiziente Lösung zur galvanischen Trennung benötigen. Ob in industriellen Steuerungen, medizinischen Geräten oder Automotive-Anwendungen, dieser Isolator gewährleistet eine überragende Signalintegrität und schützt sensible Komponenten vor potenziellen Schäden, was ihn zur überlegenen Wahl gegenüber herkömmlichen Optokopplern oder ungeregelten Stromversorgungen macht.
Präzision und Robustheit: Die Kernkompetenz des ADUM1301ARW
Der ADUM1301ARW nutzt die proprietäre iCoupler®-Technologie von Analog Devices, die auf isoliertem Silizium auf Isolator (SOI) basiert. Diese fortschrittliche Technologie ermöglicht eine überlegene Leistung im Vergleich zu traditionellen Isolationsmethoden, indem sie höhere Datenraten, geringeren Stromverbrauch und überlegene Störfestigkeit bietet. Die drei unabhängigen isolierten Kanäle sind so konzipiert, dass sie digitale Signale mit hoher Geschwindigkeit und geringer Latenz übertragen, während sie gleichzeitig eine beispiellose Spannungsfestigkeit aufweisen. Dies bedeutet, dass Ihre Systeme auch unter widrigen Bedingungen oder bei Vorhandensein von Hochspannungsschwankungen zuverlässig funktionieren.
Überlegene Vorteile gegenüber herkömmlichen Isolationslösungen
- Höhere Datenraten und geringere Latenz: Die iCoupler-Technologie ermöglicht deutlich höhere Übertragungsgeschwindigkeiten und kürzere Signalverzögerungen als Optokoppler, was für zeitkritische Anwendungen unerlässlich ist.
- Geringerer Stromverbrauch: Der ADUM1301ARW zeichnet sich durch einen optimierten Stromverbrauch aus, was ihn ideal für batteriebetriebene oder energieeffiziente Designs macht und die Wärmeentwicklung im System minimiert.
- Überlegene Spannungsfestigkeit und Immunität gegen transiente Störungen: Mit einer Isolationsspannung von 5 kVrms über 1 Sekunde und einer hohen CMTI (Common-Mode Transient Immunity) von 50 kV/µs schützt der ADUM1301ARW Ihre Komponenten zuverlässig vor schädlichen Spannungsspitzen und elektrischem Rauschen.
- Kompaktes Design und einfache Integration: Das SO-16 Gehäuse bietet eine platzsparende Lösung und erleichtert die Integration in bestehende oder neue Leiterplattendesigns.
- Keine externen Komponenten für Treiber: Im Gegensatz zu einigen anderen Isolationslösungen benötigt der ADUM1301ARW keine externen Treiberkomponenten, was die Schaltungsentwicklung vereinfacht und die Stückliste reduziert.
- Lange Lebensdauer und Zuverlässigkeit: Die solide Bauweise und die bewährte iCoupler-Technologie gewährleisten eine außergewöhnlich hohe Zuverlässigkeit und eine lange Lebensdauer des Bauteils, selbst unter anspruchsvollen Betriebsbedingungen.
Technische Spezifikationen und Leistungsmerkmale
Der ADUM1301ARW ist ein hochintegrierter digitaler Isolator, der drei unabhängige Kanäle in einer Richtung bietet. Er ist für eine Vielzahl von Betriebsspannungen und Temperaturen ausgelegt und bietet herausragende Leistungsparameter, die ihn zu einer ersten Wahl für kritische Anwendungen machen. Seine Architektur ermöglicht eine konsistente und zuverlässige Signalübertragung, selbst in Umgebungen mit hoher elektrischer Belastung.
| Eigenschaft | Beschreibung |
|---|---|
| Isolationsspannung (RMS, 1 Sekunde) | 5 kVrms |
| Typische Datenrate | Bis zu 150 Mbps |
| Common-Mode Transient Immunity (CMTI) | 50 kV/µs |
| Betriebstemperaturbereich | -40°C bis +125°C |
| Kanäle | 3 unabhängige Kanäle (gleiche Richtung) |

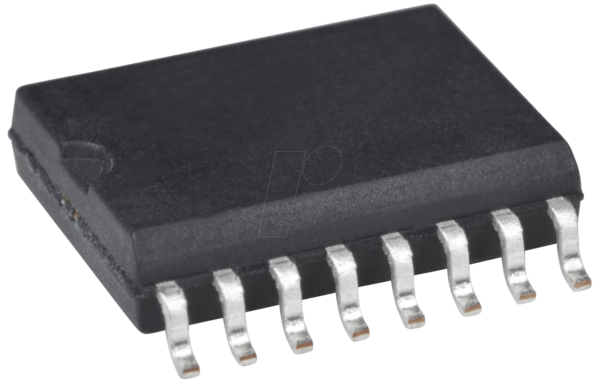

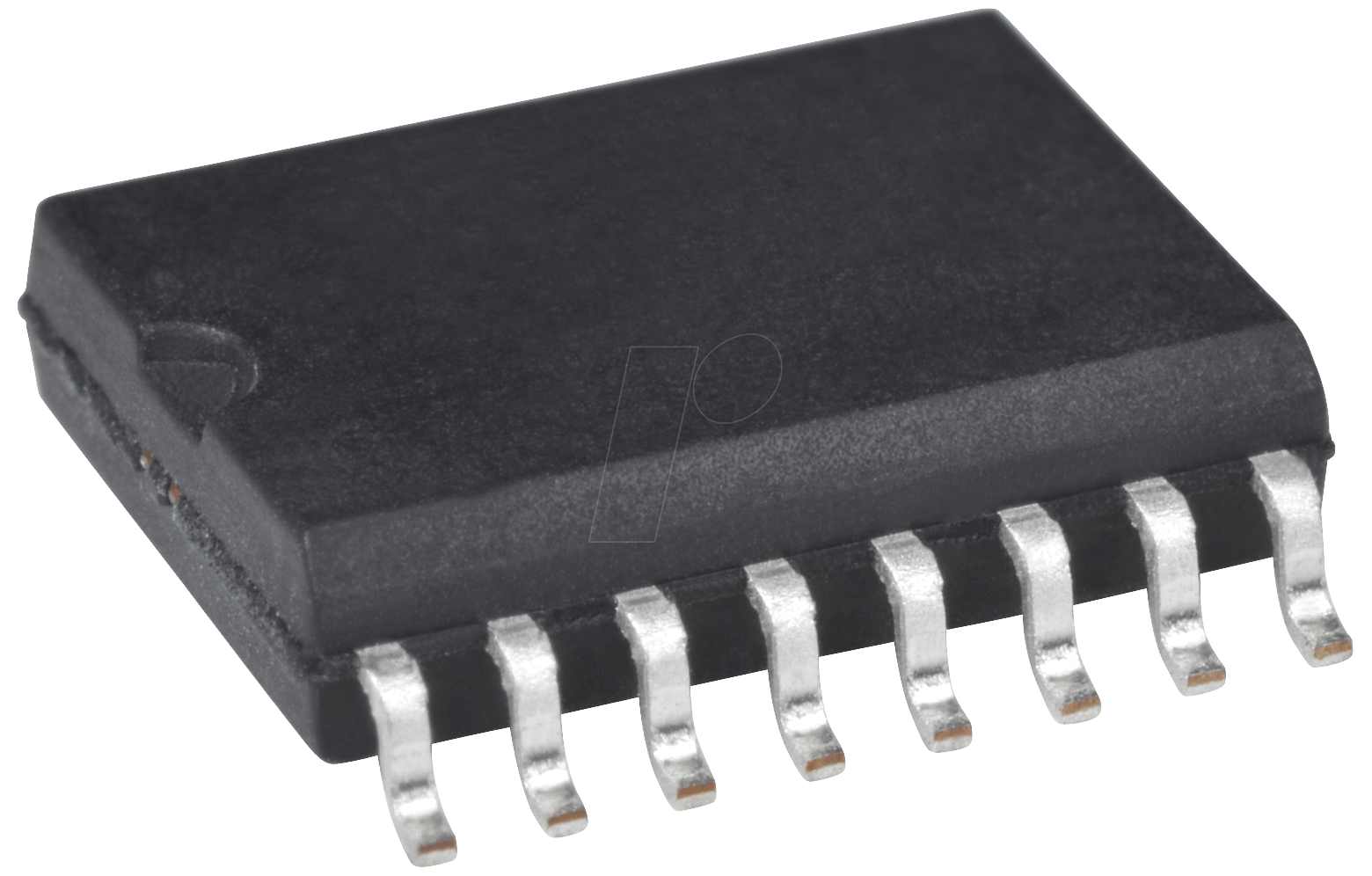

| Gehäusetyp | SO-16 Wide Body |
| Stromaufnahme (typisch pro Kanal) | Extrem gering, optimiert für Energieeffizienz |
| Zuverlässigkeit | Hoch, basierend auf iCoupler®-Technologie |
Anwendungsgebiete: Wo Zuverlässigkeit entscheidend ist
Die herausragenden Isoliereigenschaften und die hohe Leistungsfähigkeit des ADUM1301ARW machen ihn zu einem unverzichtbaren Baustein in einer breiten Palette von anspruchsvollen Applikationen:
- Industrielle Automatisierung und Steuerung: Schutz von Mikrocontrollern und Sensoren in rauen industriellen Umgebungen vor Hochspannungsspitzen und elektrischem Rauschen. Sicherstellung der Integrität von Steuer- und Messsignalen.
- Medizintechnik: Gewährleistung der Patientensicherheit durch vollständige galvanische Trennung zwischen medizinischen Geräten und dem Patienten, insbesondere bei Geräten, die direkten Körperkontakt haben. Verhinderung von Streuströmen und Schutz empfindlicher biometrischer Messungen.
- Automobilindustrie: Isolierung von Steuergeräten und Kommunikationsbussen in Fahrzeugen, um sie vor den dynamischen Spannungsänderungen und dem elektrischen Rauschen des Bordnetzes zu schützen.
- Netzteil- und Stromversorgungsanwendungen: Sichere Trennung von Hoch- und Niederspannungsseiten in Schaltnetzteilen, um die Sicherheit von Wartungspersonal zu gewährleisten und die Empfindlichkeit der Steuerelektronik zu erhöhen.
- Kommunikationssysteme: Isolierung von Datenleitungen in Hochgeschwindigkeits-Kommunikationsschnittstellen, um die Signalqualität zu erhalten und Interferenzen zu minimieren.
- Test- und Messgeräte: Bereitstellung einer robusten Isolierung für Messinstrumente, um genaue und zuverlässige Messergebnisse auch in Umgebungen mit starken elektromagnetischen Feldern zu erzielen.
Häufig gestellte Fragen (FAQ) zum ADUM1301ARW – Digitaler Isolator, 3-Kanal, SO-16
Was ist der Hauptvorteil der iCoupler®-Technologie gegenüber herkömmlichen Optokopplern?
Die iCoupler®-Technologie basiert auf der direkten Übertragung von digitalen Signalen über eine isolierende Barriere mittels integrierter Magnetfelder. Dies ermöglicht signifikant höhere Datenraten, geringere Latenzzeiten, einen niedrigeren Stromverbrauch und eine überlegene Immunität gegen Gleichtaktspannungsänderungen im Vergleich zu Optokopplern, die auf Lichtübertragung angewiesen sind.
Welche Arten von Störungen kann der ADUM1301ARW effektiv unterdrücken?
Der ADUM1301ARW bietet eine ausgezeichnete Immunität gegen Gleichtakttransienten (CMTI) und schützt effektiv vor Spannungsspitzen, plötzlichen Spannungsänderungen und elektrischem Rauschen, die in industriellen, automobilen und anderen anspruchsvollen Umgebungen häufig auftreten.
Benötigt der ADUM1301ARW externe Treiber für die Signalübertragung?
Nein, der ADUM1301ARW ist als eigenständige Lösung konzipiert und erfordert keine externen Treiberkomponenten für die Signalübertragung. Dies vereinfacht das Schaltungsdesign erheblich und reduziert die Stückliste.
Wie beeinflusst die Isolationsspannung die Sicherheit meiner Anwendung?
Eine höhere Isolationsspannung, wie die 5 kVrms des ADUM1301ARW, stellt eine stärkere Barriere zwischen verschiedenen Potenzialen dar. Dies ist entscheidend für die Sicherheit, indem es das Risiko eines elektrischen Schlags für Benutzer und das Potenzial für Schäden an empfindlicher Elektronik durch Hochspannungsereignisse reduziert.
Ist der ADUM1301ARW für bidirektionale Kommunikation geeignet?
Nein, der ADUM1301ARW ist für die dreikanalige Isolation in einer Richtung konzipiert. Für bidirektionale Kommunikation müssten separate Isolatorpaare oder bidirektionale Isolatorbausteine in Betracht gezogen werden.
Welchen Einfluss hat der Temperaturbereich auf die Leistung des Isolators?
Der weite Betriebstemperaturbereich von -40°C bis +125°C stellt sicher, dass der ADUM1301ARW seine spezifizierte Leistung und Zuverlässigkeit auch unter extremen Temperaturbedingungen beibehält, was ihn für den Einsatz in einer Vielzahl von Umgebungen qualifiziert.
Warum ist die SO-16 Gehäuseform vorteilhaft?
Das SO-16 Wide Body Gehäuse bietet eine gute Balance zwischen Kompaktheit und einfacher Handhabung bei der Bestückung. Es ermöglicht eine effiziente Platzierung auf der Leiterplatte und bietet gleichzeitig ausreichenden Abstand zwischen den isolierten Kanälen, was zur Erreichung der hohen Isolationsspezifikationen beiträgt.
