ADUM 1200 AR – Robuste Digitale Signalentkopplung für Anspruchsvolle Elektronikanwendungen
Der ADUM 1200 AR ist ein hochleistungsfähiger digitaler Isolator, der speziell entwickelt wurde, um zuverlässige Signalentkopplung in anspruchsvollen elektronischen Systemen zu gewährleisten. Entwickelt für Ingenieure, Entwickler und Systemintegratoren, die präzise und störungsfreie Datenübertragung benötigen, löst dieses Bauteil effektiv Probleme wie Masseschleifen, unerwünschte Gleichtaktspannungen und Potenzialunterschiede zwischen verschiedenen Schaltungsteilen.
Im Gegensatz zu herkömmlichen Optokopplern, die oft langsamere Schaltzeiten, höhere Stromverbräuche und eine begrenzte Lebensdauer aufweisen, bietet der ADUM 1200 AR eine überlegene Leistung durch seine fortschrittliche iCoupler®-Technologie. Diese Technologie ermöglicht nicht nur schnellere Datenraten und geringere Latenzzeiten, sondern auch eine höhere Zuverlässigkeit und Langlebigkeit, was ihn zur idealen Wahl für sicherheitskritische oder hochperformante Anwendungen macht.
Herausragende Leistung und Zuverlässigkeit durch iCoupler®-Technologie
Die Kerninnovation des ADUM 1200 AR liegt in der proprietären iCoupler®-Technologie von Analog Devices. Diese Technologie nutzt zur Datenübertragung magnetische Kopplung, was eine deutlich verbesserte Leistung gegenüber optischen Isolatoren ermöglicht. Die Vorteile sind vielfältig:
- Schnellere Datenraten: Mit einer maximalen Datenrate von 1 Mbps unterstützt der ADUM 1200 AR eine effiziente Übertragung digitaler Signale, ideal für moderne digitale Schnittstellen.
- Geringe Latenz: Die minimale Signalverzögerung von 150 ns stellt sicher, dass die Signalintegrität auch bei hohen Frequenzen gewahrt bleibt. Dies ist entscheidend für Echtzeitsysteme und präzise Steuerungsanwendungen.
- Hohe Störfestigkeit: Die galvanische Trennung unterdrückt effektiv Gleichtaktstörungen und schützt empfindliche Schaltungsteile vor Überspannungen und transienten Effekten.
- Energieeffizienz: Der geringe Stromverbrauch des ADUM 1200 AR trägt zur Reduzierung des Energiebedarfs in batteriebetriebenen oder energiesensiblen Systemen bei.
- Lange Lebensdauer und Zuverlässigkeit: Im Gegensatz zu LEDs in Optokopplern, die altern können, bietet die magnetische Kopplung eine konstante und zuverlässige Leistung über einen langen Zeitraum, was die MTBF (Mean Time Between Failures) erhöht.
- Kompaktes SO-8 Gehäuse: Das standardisierte SO-8 Gehäuse ermöglicht eine einfache Integration in bestehende Leiterplattendesigns und spart wertvollen Platz auf der Platine.
Anwendungsgebiete des ADUM 1200 AR
Der ADUM 1200 AR findet aufgrund seiner robusten und zuverlässigen Leistung breite Anwendung in einer Vielzahl von Branchen und technischen Disziplinen. Seine Fähigkeit, digitale Signale sicher und effizient zu trennen, macht ihn zu einem unverzichtbaren Bauteil in vielen kritischen Systemen:
- Industrielle Automatisierung und Steuerung: Zur Entkopplung von Sensoren und Aktoren von speicherprogrammierbaren Steuerungen (SPS), um Störungen durch elektrische Rauschquellen in industriellen Umgebungen zu vermeiden. Dies gewährleistet die Integrität von Steuerbefehlen und Messdaten.
- Medizintechnik: In Geräten, bei denen Patientensicherheit oberste Priorität hat. Die galvanische Trennung schützt Patienten und Personal vor potenziell gefährlichen elektrischen Strömen, insbesondere bei Geräten, die direkten Kontakt mit dem Körper haben.
- Stromversorgungsanwendungen: Zur Isolierung von Regelkreisen und Steuersignalen in Schaltnetzteilen und Stromwandlern, um die Sicherheit und Stabilität des Systems zu erhöhen.
- Telekommunikation: Zur Trennung von digitalen Schnittstellen in Kommunikationsgeräten, um die Zuverlässigkeit und Datenintegrität in rauen elektromagnetischen Umgebungen zu gewährleisten.
- Automobilindustrie: In Steuergeräten (ECUs) zur Entkopplung von Bussystemen oder zur Trennung von Steuerlogik von leistungsintensiven Aktoren, um die Funktionalität und Sicherheit von Fahrzeugsystemen zu erhöhen.
- Test- und Messgeräte: Zur Isolierung von Messinstrumenten von den zu prüfenden Schaltungen, um präzise Messungen ohne Beeinflussung durch die Prüfumgebung zu ermöglichen.
Technische Spezifikationen und Leistungsmerkmale
Der ADUM 1200 AR ist mit seinen spezifischen Parametern darauf ausgelegt, die Anforderungen moderner digitaler Schaltungen zu erfüllen. Die Betriebsspannung von 2,7 bis 5 V bietet eine flexible Integration in unterschiedliche Systemspannungsbereiche.
| Merkmal | Spezifikation / Eigenschaft |
|---|---|
| Produktkategorie | Digitaler Isolator |
| Kopplungstechnologie | iCoupler® (Magnetische Kopplung) |
| Anzahl der Kanäle | 2 |
| Betriebsspannung (VCC) | 2,7 V bis 5 V |
| Maximale Datenrate | 1 Mbps |
| Typische Signalverzögerung (Propagation Delay) | 150 ns |
| Störfestigkeit (CMR) | Hoch (typischerweise 25 kV/µs) |

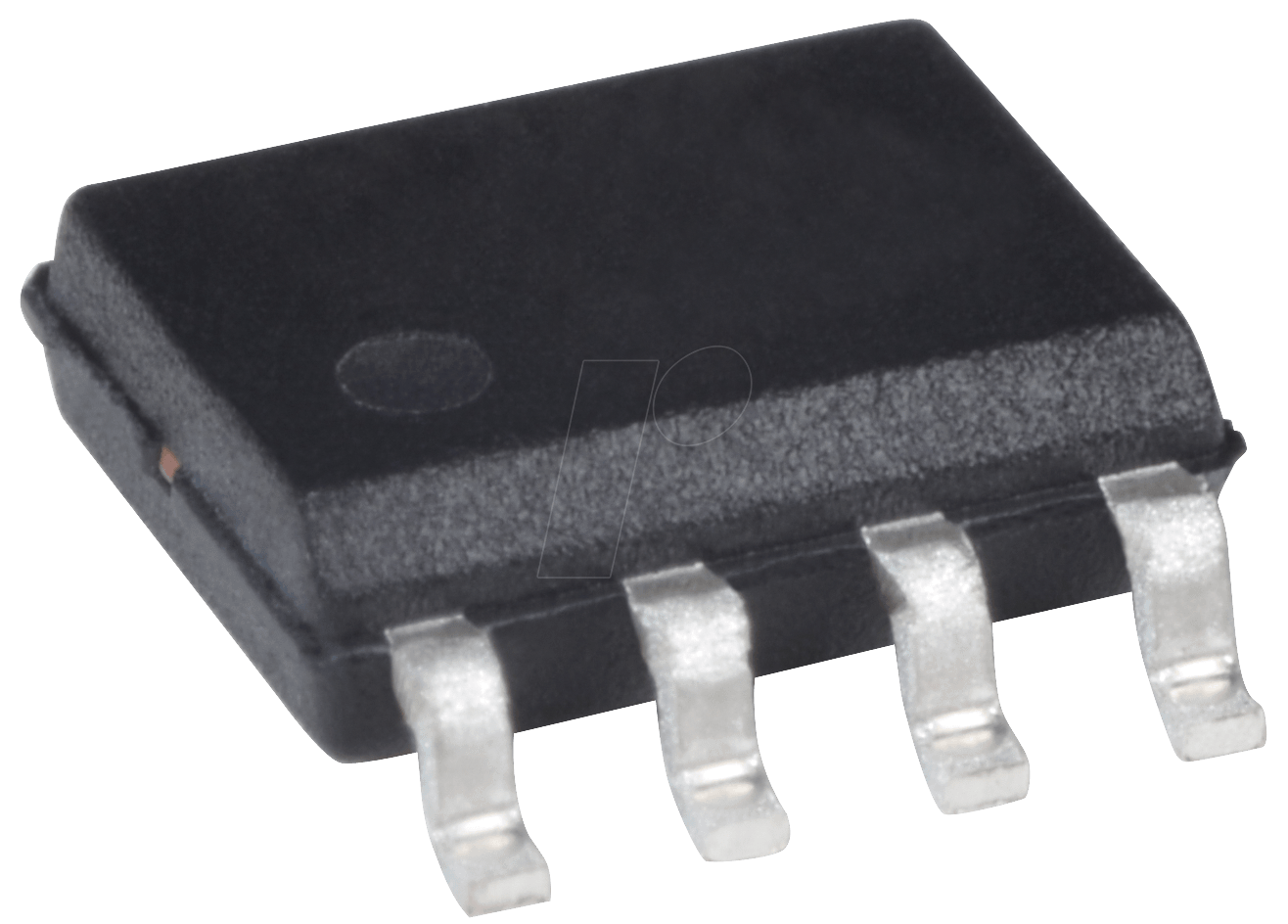

| Gehäuseform | SO-8 |
| Isolationstechnologie | Hochspannungsisolierung durch integrierte Dielektrika |
| Temperaturbereich | Industrieller Bereich (oft -40°C bis +125°C, genaue Spezifikation im Datenblatt prüfen) |
Einblick in die Konstruktion und Materialwissenschaft
Die herausragende Leistung des ADUM 1200 AR basiert auf der fortschrittlichen Chip-Architektur und der präzisen Fertigung. Das SO-8 Gehäuse, ein Standard in der Elektronikindustrie, umschließt zwei unabhängige iCoupler®-Kanäle, die jeweils einen Sender und einen Empfänger auf unterschiedlichen Silizium-Chips integrieren. Die Trennung dieser Chips erfolgt durch eine dünne, aber hochisolierende dielektrische Schicht, die eine effektive Barriere gegen hohe Spannungen und elektromagnetische Störungen bildet.
Die magnetische Kopplung nutzt kleine Spulen, die auf den jeweiligen Silizium-Dies integriert sind. Die Daten werden durch die Modulation eines magnetischen Feldes übertragen, das von der Sendespule erzeugt und von der Empfangsspule detektiert wird. Dieser Prozess ist inhärent immun gegen optische Störungen und Temperaturänderungen, die die Leistung von Optokopplern beeinträchtigen könnten. Die Materialien, die in der Fertigung verwendet werden – insbesondere die Halbleiterchips und die Isoliermaterialien – sind sorgfältig ausgewählt, um die erforderlichen Isolationseigenschaften und die Langlebigkeit unter rauen Umgebungsbedingungen zu gewährleisten.
Vergleich mit herkömmlichen Isolationsmethoden
Die Notwendigkeit der galvanischen Trennung ist in vielen Elektronikdesigns ein zentrales Thema. Während traditionelle Methoden wie Transformatoren oder Relais ebenfalls eine Isolierung bieten können, sind sie oft für digitale Signalübertragungen ungeeignet oder zu groß, zu langsam und zu energieintensiv. Optokoppler stellen eine verbreitete Lösung für die digitale Isolation dar. Der ADUM 1200 AR übertrifft Optokoppler jedoch in mehreren kritischen Aspekten:
- Geschwindigkeit und Bandbreite: Optokoppler haben oft Einschränkungen bei der maximalen Datenrate und können bei höheren Frequenzen an Leistung verlieren. Der ADUM 1200 AR mit seinen 1 Mbps ist für viele moderne digitale Schnittstellen besser geeignet.
- Latenz: Die Signallaufzeit durch einen Optokoppler kann variieren und ist oft höher als bei der iCoupler®-Technologie, was den ADUM 1200 AR für zeitkritische Anwendungen überlegen macht.
- Lebensdauer und Stabilität: Die Leuchtdioden in Optokopplern altern mit der Zeit, was zu einer Verschlechterung der Leistung und einer verkürzten Lebensdauer führt. Die magnetische Kopplung ist dagegen nahezu unbeeinflusst von Alterungseffekten.
- Stromverbrauch: Optokoppler erfordern oft einen höheren Strom für den Betrieb der internen LED, während der ADUM 1200 AR für seine Effizienz bekannt ist.
Die Wahl des ADUM 1200 AR bedeutet also eine Investition in eine robustere, schnellere und langlebigere Isolationslösung, die die Gesamtleistung und Zuverlässigkeit des elektronischen Systems verbessert.
Häufig gestellte Fragen zu ADUM 1200 AR – Digitaler Isolator, 2-Kanal, 2,7 … 5 V, 1 Mbps, 150 ns, SO-8
Was ist die Hauptfunktion des ADUM 1200 AR?
Die Hauptfunktion des ADUM 1200 AR ist die galvanische Trennung von digitalen Signalen zwischen zwei Schaltungsteilen. Dies schützt die Schaltungen vor potenziellen Unterschieden, Störungen und Überspannungen, die zwischen den getrennten Bereichen auftreten können.
Für welche Art von Anwendungen ist der ADUM 1200 AR am besten geeignet?
Der ADUM 1200 AR ist ideal für Anwendungen, die eine zuverlässige und schnelle digitale Signalentkopplung erfordern, wie z. B. in der industriellen Automatisierung, Medizintechnik, Telekommunikation und in Stromversorgungsanwendungen, wo Störfestigkeit und Sicherheit entscheidend sind.
Wie unterscheidet sich die iCoupler®-Technologie von der traditionellen Optokoppler-Technologie?
Die iCoupler®-Technologie nutzt magnetische Kopplung zur Datenübertragung, was zu höheren Geschwindigkeiten, geringerer Latenz, höherer Störfestigkeit und längerer Lebensdauer im Vergleich zu Optokopplern führt, die auf optischer Übertragung basieren und anfälliger für Alterung und Umwelteinflüsse sind.
Welchen Spannungsbereich unterstützt der ADUM 1200 AR?
Der ADUM 1200 AR unterstützt einen Betriebsspannungsbereich von 2,7 Volt bis 5 Volt für die Stromversorgung der Isolationsschaltungen.
Kann der ADUM 1200 AR auch analoge Signale isolieren?
Nein, der ADUM 1200 AR ist ein digitaler Isolator und ist ausschließlich für die Übertragung von digitalen Signalen konzipiert. Für analoge Signalisolation sind spezialisierte analoge Isolatoren erforderlich.
Welchen Vorteil bietet das SO-8 Gehäuse?
Das SO-8 Gehäuse ist ein Standard-Oberflächenmontagegehäuse, das eine einfache und platzsparende Integration auf Leiterplatten ermöglicht. Es ist weit verbreitet und erleichtert die Bestückung und das Design von elektronischen Schaltungen.
Was bedeutet die Angabe von 1 Mbps und 150 ns bei den Spezifikationen?
1 Mbps steht für 1 Megabit pro Sekunde und gibt die maximale Geschwindigkeit an, mit der digitale Daten durch den Isolator übertragen werden können. 150 ns ist die typische Signalverzögerung (Propagation Delay), also die Zeit, die ein Signal benötigt, um den Isolator zu durchlaufen.
