ADM 691 AARWZ – Überwachungs-IC und Batteriereserve-Schaltkreis für zuverlässige Stromversorgung
Der ADM 691 AARWZ Überwachungs-IC mit integriertem Batteriereserve-Schaltkreis im SO-16W Gehäuse ist die ideale Lösung für Entwickler und Ingenieure, die eine ausfallsichere Stromversorgung für ihre kritischen Systeme sicherstellen müssen. Dieses hochspezialisierte Bauteil bietet eine präzise Überwachung der Hauptstromversorgung und ermöglicht einen nahtlosen Übergang zur Batteriereserve im Falle eines Stromausfalls, um Datenverlust und Systemunterbrechungen zu verhindern.
Innovative Lösung für unterbrechungsfreie Stromversorgung
In vielen elektronischen Anwendungen ist die Aufrechterhaltung einer konstanten und stabilen Stromversorgung von entscheidender Bedeutung. Sei es in industriellen Steuerungen, medizinischen Geräten, Sicherheitssystemen oder Netzwerk-Infrastrukturen – ein unerwarteter Stromausfall kann schwerwiegende Folgen haben. Der ADM 691 AARWZ adressiert dieses Problem durch seine fortschrittliche integrierte Schaltung, die zwei Hauptfunktionen vereint: die Überwachung der primären Versorgungsspannung und die automatische Umschaltung auf eine Backup-Stromquelle. Dies schützt empfindliche Komponenten und gewährleistet den fortlaufenden Betrieb, selbst unter widrigsten Bedingungen.
Überlegene Leistung und Zuverlässigkeit
Herkömmliche Lösungen zur Batteriesicherung erfordern oft separate Komponenten wie Dioden, Transistoren und Überwachungsschaltungen, was zu einer komplexeren Schaltungsentwicklung, höherem Platzbedarf und potenziellen Fehlerquellen führt. Der ADM 691 AARWZ integriert diese Funktionalitäten in einem einzigen, optimierten Bauteil. Dies vereinfacht das Design, reduziert die Stückkosten und erhöht die Gesamtzuverlässigkeit des Systems. Die präzise Spannungsüberwachung des ADM 691 AARWZ sorgt für einen schnellen und zuverlässigen Wechsel zur Batterieversorgung, bevor die Hauptspannung kritische Schwellenwerte unterschreitet. Die integrierte Batterieladefunktion (falls zutreffend, abhängig von der genauen Modellvariante) optimiert zudem die Lebensdauer der Backup-Batterie.
Schlüsselfunktionen und Vorteile
- Präzise Spannungsüberwachung: Überwacht die Hauptstromversorgung mit hoher Genauigkeit und löst den Batteriewechsel rechtzeitig aus.
- Automatischer Batteriereserve-Schaltkreis: Nahtloser und unterbrechungsfreier Übergang zur Backup-Stromquelle bei Ausfall der Hauptversorgung.
- Integrierte Lösung: Reduziert die Anzahl externer Komponenten, spart Platz und vereinfacht das Schaltungsdesign.
- Robustes SO-16W Gehäuse: Bietet ausgezeichnete thermische Eigenschaften und ist für gängige SMD-Fertigungsprozesse optimiert.
- Minimiertes Risiko von Datenverlust: Schützt empfindliche Daten und verhindert Systemabstürze durch kontinuierliche Stromversorgung.
- Energieeffizientes Design: Optimiert den Energieverbrauch, insbesondere im Standby-Betrieb der Backup-Schaltung.
- Kosteneffizienz: Senkt die Gesamtkosten durch Reduzierung der Teileanzahl und Vereinfachung der Montage.
- Hohe Zuverlässigkeit: Entwickelt für den Einsatz in anspruchsvollen Umgebungen, wo Systemverfügbarkeit oberste Priorität hat.
Technische Spezifikationen und Produktdetails
Der ADM 691 AARWZ ist ein hochentwickelter Überwachungs-IC, der speziell für Anwendungen entwickelt wurde, bei denen eine unterbrechungsfreie Stromversorgung unerlässlich ist. Seine Kernfunktionalität liegt in der Fähigkeit, die primäre Versorgungsspannung auf definierten Schwellenwerten zu überwachen und im Bedarfsfall automatisch auf eine alternative Stromquelle, üblicherweise eine Backup-Batterie, umzuschalten. Dies geschieht mit minimaler Verzögerung, um jeglichen möglichen Datenverlust oder eine Unterbrechung des Systembetriebs zu verhindern. Die präzise Kalibrierung der Überwachungsschwellen ist entscheidend für die Effektivität des Schutzes, und der ADM 691 AARWZ bietet hierfür die notwendige Genauigkeit.

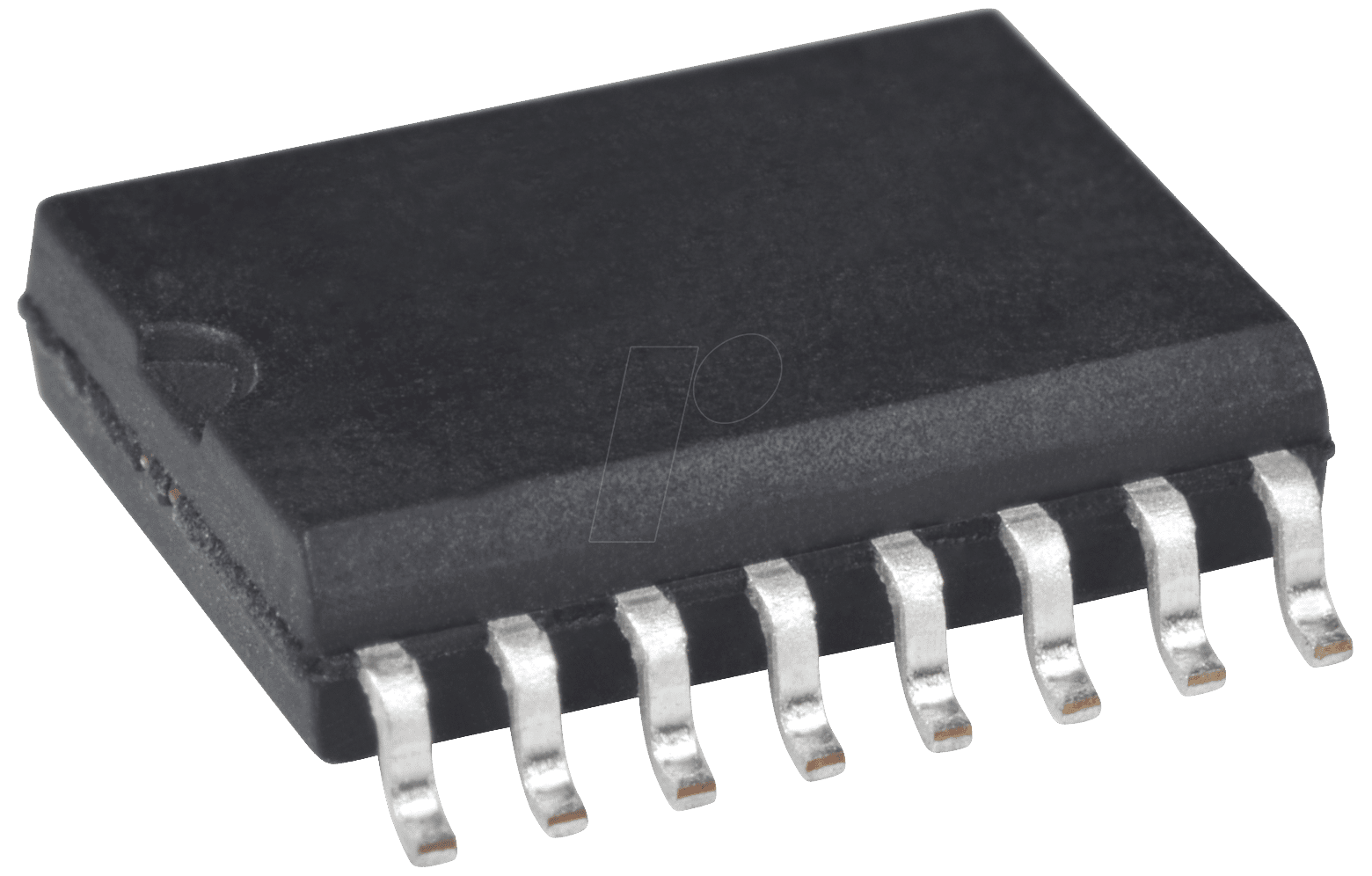

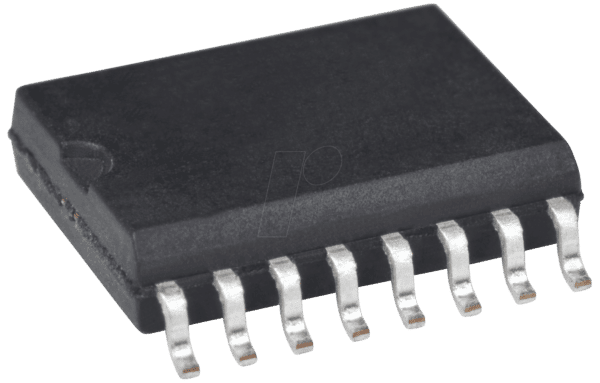

Das SO-16W (Small Outline Package, Wide Body) Gehäuse ist ein Standardformat in der Oberflächenmontagetechnik und bietet eine gute Balance zwischen Kompaktheit und Wärmeableitung. Dies ist besonders wichtig für ICs, die über längere Zeiträume unter Last arbeiten. Die breitere Bauform des SO-16W im Vergleich zum schmalen SO-16 bietet zusätzliche Vorteile bei der Wärmeabfuhr und der mechanischen Stabilität auf der Leiterplatte.
| Merkmal | Beschreibung |
|---|---|
| Schaltkreis-Typ | Überwachungs-IC mit Batteriereserve-Schaltkreis |
| Gehäuse-Typ | SO-16W (Small Outline Package, Wide Body) |
| Betriebsspannung (Hauptversorgung) | Typischerweise im Bereich von 3V bis 5.5V, abhängig von der spezifischen Modellvariante und Anwendung. Bietet Flexibilität für diverse Systemanforderungen. |
| Batterie-Typ Unterstützung | Konzipiert für die Kompatibilität mit gängigen primären (nicht-wiederaufladbaren) und sekundären (wiederaufladbaren) Batterietypen, einschließlich NiCd, NiMH und Lithium-basierten Zellen, mit entsprechender externer Beschaltung. |
| Schaltzeit | Extrem schnell, typischerweise im Bereich von wenigen Mikrosekunden, um einen unterbrechungsfreien Betrieb zu gewährleisten. |
| Überwachungsgenauigkeit | Hohe Präzision bei der Erfassung von Unterspannungsereignissen, um einen proaktiven Wechsel zur Batteriereserve zu ermöglichen und Systemintegrität zu wahren. |
| Integration | Kombiniert Spannungsüberwachung, Batteriewechselschaltung und optional Lademanagement-Funktionen in einem einzigen Chip. |
| Anwendungsbereiche | Industrielle Automatisierung, Medizinische Geräte, Telekommunikationssysteme, Sicherheitssysteme, Netzwerk-Hardware, Datenspeicher und alle kritischen Systeme, die kontinuierliche Stromversorgung erfordern. |
Anwendungsbereiche und technische Tiefe
Die Einsatzmöglichkeiten des ADM 691 AARWZ sind vielfältig und erstrecken sich über zahlreiche Branchen, in denen die Zuverlässigkeit der Stromversorgung keine Kompromisse zulässt. In der industriellen Automatisierung spielt er eine entscheidende Rolle beim Schutz von speicherprogrammierbaren Steuerungen (SPS) oder HMI-Panels (Human-Machine Interface), die bei Stromausfällen keine Daten verlieren dürfen. Für medizinische Geräte, von tragbaren Diagnostik-Tools bis hin zu lebenserhaltenden Systemen, ist die unterbrechungsfreie Funktionalität essenziell, um Patienten zu schützen.
Im Telekommunikationsbereich sichert der ADM 691 AARWZ kritische Netzwerkhardware wie Router, Switches oder Basisstationen, damit Kommunikationsverbindungen auch bei Stromschwankungen oder -ausfällen aufrechterhalten bleiben. Sicherheitssysteme, einschließlich Überwachungskameras und Alarmanlagen, profitieren ebenfalls von der garantierten Betriebszeit. Selbst in der wachsenden Welt der Datenspeicherlösungen, wie z.B. NAS-Systemen (Network Attached Storage), kann der IC dazu beitragen, Datenintegrität während ungeplanter Stromunterbrechungen zu gewährleisten.
Die technische Tiefe des ADM 691 AARWZ liegt in seiner ausgeklügelten Architektur. Er verfügt über interne Komparatoren, die die Eingangsspannung mit präzise definierten Referenzspannungen vergleichen. Wird eine Unterschreitung des Mindestschwellenwerts registriert, aktiviert der IC einen internen Umschaltmechanismus, der die Last von der primären Stromquelle auf die Backup-Quelle umleitet. Dieser Prozess ist oft so konzipiert, dass er nahezu synchron erfolgt, um Spannungsabfälle auf der Lastseite zu minimieren. Einige Varianten können auch eine Überwachungsfunktion für die Batterieladung integrieren, um sicherzustellen, dass die Backup-Batterie stets einsatzbereit ist und nicht überladen oder tiefentladen wird, was ihre Lebensdauer verlängern kann. Die genaue Konfiguration der externen Komponenten, wie z.B. Widerstände zur Einstellung der Schwellenwerte oder die Auswahl der Batteriekapazität, ermöglicht eine Anpassung an spezifische Systemanforderungen.
FAQ – Häufig gestellte Fragen zu ADM 691 AARWZ – Überwachungs-IC, Batteriereserve-Schaltkreis, SO-16W
Was ist der Hauptzweck des ADM 691 AARWZ?
Der Hauptzweck des ADM 691 AARWZ ist die Gewährleistung einer unterbrechungsfreien Stromversorgung kritischer elektronischer Systeme. Er überwacht die primäre Versorgungsspannung und schaltet bei einem Ausfall automatisch auf eine Backup-Batterie um, um Datenverlust und Systemunterbrechungen zu verhindern.
Für welche Art von Systemen ist der ADM 691 AARWZ am besten geeignet?
Der IC ist ideal für Systeme, bei denen kontinuierliche Verfügbarkeit und Zuverlässigkeit unerlässlich sind. Dazu gehören industrielle Steuerungen, medizinische Geräte, Telekommunikationsinfrastrukturen, Sicherheitssysteme und jegliche Elektronik, bei der Datenintegrität und Betriebszeit von höchster Bedeutung sind.
Wie unterscheidet sich der ADM 691 AARWZ von einfachen Spannungsüberwachungsschaltungen?
Im Gegensatz zu einfachen Spannungsüberwachungsschaltungen, die lediglich einen Alarm ausgeben oder eine Funktion deaktivieren, integriert der ADM 691 AARWZ zusätzlich einen aktiven Batteriereserve-Schaltkreis. Dies ermöglicht einen automatischen und nahtlosen Übergang zur Backup-Stromquelle, anstatt nur eine Warnung zu geben.
Welche Art von Batterien kann mit dem ADM 691 AARWZ verwendet werden?
Der ADM 691 AARWZ ist für die Kompatibilität mit einer Vielzahl von Batterietypen konzipiert. Dies umfasst typischerweise primäre Batterien wie Lithium-Zellen sowie wiederaufladbare Batterien wie NiCd, NiMH und Li-Ion. Die genaue Konfiguration hängt von der externen Beschaltung und den spezifischen Anforderungen der Anwendung ab.
Ist der ADM 691 AARWZ für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Ob der ADM 691 AARWZ für den Einsatz in explosionsgefährdeten Bereichen geeignet ist, hängt von der spezifischen Zulassung und den daraus resultierenden Sicherheitsmerkmalen des Bauteils und des gesamten Systems ab. In der Regel sind solche Bauteile für allgemeine industrielle und kommerzielle Anwendungen konzipiert. Für explosionsgefährdete Bereiche sind spezifische Zertifizierungen und Designanpassungen erforderlich.
Welche Vorteile bietet das SO-16W Gehäuse?
Das SO-16W (Small Outline Package, Wide Body) Gehäuse ist ein Standard für die Oberflächenmontage und bietet eine gute Wärmeableitung sowie mechanische Stabilität. Die breitere Form im Vergleich zu schmalen Gehäusen verbessert die thermischen Eigenschaften, was für die Zuverlässigkeit von ICs unter Dauerlast wichtig ist.
Benötigt der ADM 691 AARWZ zusätzliche externe Komponenten für seine Grundfunktion?
Ja, zur Einstellung der genauen Überwachungsschwellenwerte und zur Ansteuerung der Batterieladeschaltung (falls vorhanden und genutzt) sind in der Regel einige externe passive Komponenten wie Widerstände und Kondensatoren erforderlich. Die genaue Anzahl und Art der benötigten externen Komponenten ist im Datenblatt des Herstellers detailliert aufgeführt.
