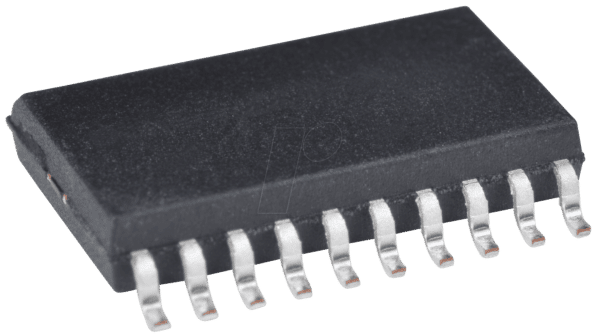

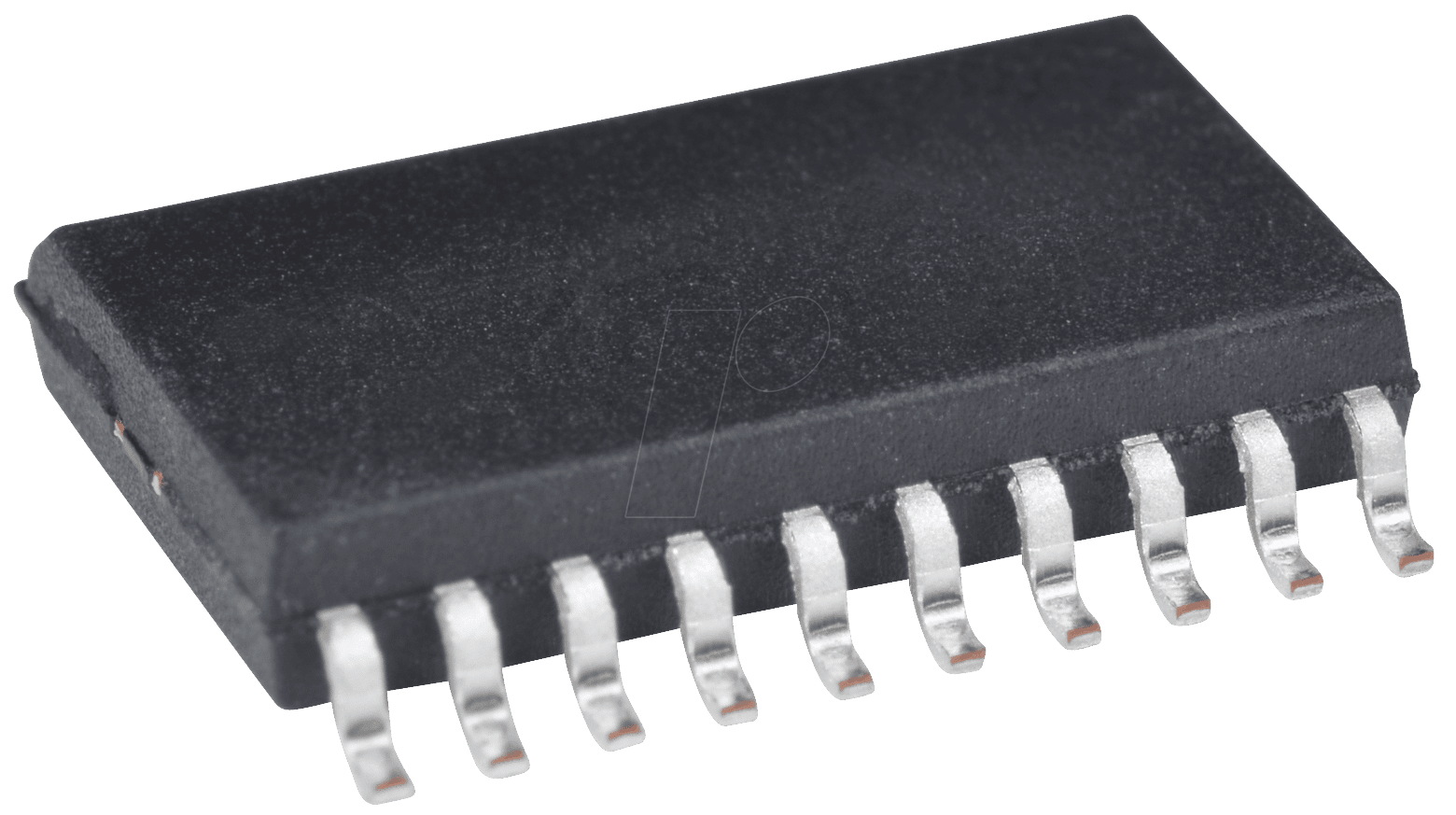

ADM 3053 – CAN-Transceiver mit integriertem isoliertem DC/DC-Wandler, SO-20W:uzione für anspruchsvolle Bussysteme
Der ADM 3053 ist die ultimative Lösung für Entwickler und Ingenieure, die robuste und zuverlässige CAN-Bussysteme realisieren müssen. Dieses hochintegrierte Bauteil vereint die Funktionalität eines CAN-Transceivers mit einem isolierten DC/DC-Wandler in einem einzigen SO-20W-Gehäuse. Damit adressiert es präzise die Herausforderungen der galvanischen Trennung und der Spannungsversorgung in industriellen Automatisierungs-, Automobil- und Medizintechnik-Anwendungen, wo Störungen und hohe Spannungsdifferenzen an der Tagesordnung sind.
Herausragende Integration und Schutzmechanismen
Der entscheidende Vorteil des ADM 3053 gegenüber konventionellen CAN-Transceivern liegt in seiner bahnbrechenden Integration. Traditionelle Lösungen erfordern oft zusätzliche Komponenten für die galvanische Trennung, wie optokoppler oder separate DC/DC-Wandler, was zu höheren Stücklistenkosten, größerem Platzbedarf auf der Leiterplatte und erhöhter Komplexität im Design führt. Der ADM 3053 eliminiert diese Notwendigkeit durch die nahtlose Einbettung eines isolierten DC/DC-Wandlers. Dies ermöglicht eine saubere Trennung zwischen dem Mikrocontroller und dem CAN-Bus, was entscheidend für den Schutz empfindlicher Elektronik vor Spannungsspitzen, Masseschleifen und elektrischem Rauschen ist. Diese integrierte Schutzfunktion erhöht die Systemzuverlässigkeit und die Lebensdauer der angeschlossenen Geräte signifikant, insbesondere in rauen Umgebungen.
Optimierte Leistung und Zuverlässigkeit
Der ADM 3053 ist konzipiert, um höchste Standards in Bezug auf Datenintegrität und Robustheit zu erfüllen. Seine fortschrittliche Transceiver-Architektur gewährleistet eine präzise und störungsfreie Signalübertragung über den CAN-Bus, selbst unter anspruchsvollen Betriebsbedingungen. Die Fähigkeit, unterschiedliche Spannungslevel auf beiden Seiten der Isolation zu verwalten, macht ihn zu einer flexiblen und leistungsstarken Komponente für eine Vielzahl von Systemarchitekturen. Die integrierte DC/DC-Funktionalität liefert eine stabilisierte Sekundärspannung, die für den Betrieb des Transceivers und gegebenenfalls weiterer Komponenten auf der Busseite benötigt wird, und das alles mit hoher Effizienz.
Anwendungsbereiche: Wo Zuverlässigkeit an erster Stelle steht
Die einzigartigen Eigenschaften des ADM 3053 machen ihn zu einer idealen Wahl für eine breite Palette von Branchen und Anwendungen:
- Industrielle Automatisierung: In Fabrikautomatisierungs- und Steuerungssystemen, wo lange Busleitungen und starke elektromagnetische Störungen üblich sind, gewährleistet der ADM 3053 eine zuverlässige Kommunikation zwischen SPS, Sensoren und Aktoren. Die galvanische Trennung schützt vor Potenzialunterschieden zwischen verschiedenen Massepunkten.
- Automobilindustrie: Ob im Infotainment-System, der Motorsteuerung oder den Fahrassistenzsystemen – der CAN-Bus ist das Rückgrat vieler moderner Fahrzeuge. Der ADM 3053 bietet die notwendige Robustheit und Isolation, um den anspruchsvollen Bedingungen im Fahrzeuginnenraum standzuhalten.
- Medizintechnik: In medizinischen Geräten, bei denen Sicherheit und Zuverlässigkeit oberste Priorität haben, ist die galvanische Trennung oft eine zwingende Anforderung, um Patienten und Bedienpersonal vor elektrischen Gefahren zu schützen. Der ADM 3053 erfüllt diese Anforderungen mit Bravour.
- Gebäudeautomation: In Smart-Home- und Gebäudesteuerungssystemen sorgt der ADM 3053 für eine störungsfreie Kommunikation zwischen verschiedenen intelligenten Geräten, auch wenn diese über unterschiedliche Stromversorgungsnetze verfügen.
- Telekommunikation: In bestimmten Netzwerkanwendungen, die robuste und isolierte Kommunikationsschnittstellen erfordern, kann der ADM 3053 ebenfalls seine Stärken ausspielen.
Technische Spezifikationen und Leistungsmerkmale
Der ADM 3053 im SO-20W-Gehäuse bietet eine beeindruckende Kombination aus Funktionalität und Leistung:
| Merkmal | Beschreibung |
|---|---|
| CAN-Standardkonformität | ISO 11898-2 konform (High-Speed CAN) |
| Integrierter Isolator | Galvanische Trennung zwischen Mikrocontroller und CAN-Bus Seite |
| Integrierter DC/DC-Wandler | Ermöglicht isolierte Spannungsversorgung der Bus-Seite |
| Gehäuse | SO-20W (Wide Body) |
| Betriebstemperaturbereich | Industrieller Temperaturbereich (-40°C bis +125°C) |
| Isolationsspannung | Hohe Durchschlagsspannung für zuverlässigen Schutz |
| Stromaufnahme | Optimiert für geringen Energieverbrauch, besonders im Schlafmodus |
| Datenrate | Unterstützt typische CAN-Datenraten bis zu 1 Mbps |
Vorteile des ADM 3053 im Überblick
- Signifikante Kosten- und Platzersparnis: Durch die Integration von Transceiver und isoliertem DC/DC-Wandler entfallen externe Komponenten, was zu niedrigeren Stücklisten und kompakteren Designs führt.
- Verbesserte Systemzuverlässigkeit: Die galvanische Trennung schützt vor Massepotentialunterschieden, Transienten und externen Störsignalen, was die Ausfallwahrscheinlichkeit des Systems minimiert.
- Erhöhte EMV-Leistung: Die isolierte Architektur trägt zur Reduzierung von EMI (elektromagnetischen Interferenzen) bei und verbessert die Gesamtelektromagnetische Verträglichkeit (EMV) des Systems.
- Flexibles Spannungsmanagement: Der integrierte DC/DC-Wandler ermöglicht die Erzeugung der benötigten Spannung auf der Bus-Seite, unabhängig von der primären Versorgungsspannung des Mikrocontrollers.
- Robustheit in rauen Umgebungen: Entwickelt für anspruchsvolle industrielle und automobilspezifische Umgebungen mit weitem Betriebstemperaturbereich.
- Vereinfachtes Design: Weniger externe Komponenten bedeuten einen einfacheren Leiterplattendesignprozess und kürzere Entwicklungszeiten.
- Schutz für angeschlossene Geräte: Verhindert potenzielle Schäden an empfindlichen Mikrocontrollern oder anderen Peripheriegeräten, die mit dem CAN-Bus verbunden sind.
FAQ – Häufig gestellte Fragen zu ADM 3053 – CAN-Transceiver mit integriertem isoliertem DC/DC-Wandler, SO-20W
Benötige ich für den ADM 3053 zusätzliche Komponenten für die Spannungsversorgung auf der CAN-Bus-Seite?
Nein, der ADM 3053 verfügt über einen integrierten, isolierten DC/DC-Wandler, der die notwendige Spannungsversorgung für den Transceiver und potenziell weitere Komponenten auf der Bus-Seite bereitstellt. Dies eliminiert die Notwendigkeit externer Spannungswandler und Isolationskomponenten.
Ist der ADM 3053 für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Aufgrund seiner robusten Bauweise, der hohen Zuverlässigkeit und der integrierten galvanischen Trennung ist der ADM 3053 eine ausgezeichnete Wahl für sicherheitskritische Anwendungen, bei denen ein stabiler und störungsfreier CAN-Bus unerlässlich ist. Die endgültige Eignung hängt jedoch von den spezifischen Sicherheitsanforderungen und der Zertifizierung der Gesamtapplikation ab.
Welche Vorteile bietet die galvanische Trennung im ADM 3053 konkret?
Die galvanische Trennung im ADM 3053 verhindert den direkten elektrischen Kontakt zwischen dem Mikrocontroller und dem CAN-Bus. Dies schützt den Mikrocontroller vor Spannungsspitzen, Erdpotentialunterschieden (Massebrücken) und elektrostatischen Entladungen, die auf dem CAN-Bus auftreten können. Dies erhöht die Lebensdauer und Zuverlässigkeit der gesamten Schaltung.
Unterstützt der ADM 3053 verschiedene CAN-Bus-Geschwindigkeiten?
Der ADM 3053 ist konform mit dem ISO 11898-2 Standard für High-Speed CAN und unterstützt somit typische Datenraten von bis zu 1 Mbps, was für die meisten modernen CAN-Anwendungen ausreichend ist.
Wie beeinflusst die Integration des DC/DC-Wandlers die Effizienz des Systems?
Der integrierte DC/DC-Wandler des ADM 3053 ist für eine hohe Effizienz optimiert, um den Energieverbrauch zu minimieren. Durch die Integration wird auch der Platzbedarf und die Komplexität des Designs reduziert, was indirekt zur Systemeffizienz beitragen kann, indem es den Einsatz kleinerer oder energieeffizienterer Hauptsysteme ermöglicht.
Ist das SO-20W-Gehäuse für die Montage auf Standard-Leiterplatten geeignet?
Ja, das SO-20W-Gehäuse ist ein gängiges und etabliertes Gehäuseformat in der Elektronikfertigung und lässt sich problemlos auf Standard-Leiterplatten (PCBs) montieren und über gängige Lötverfahren verarbeiten.
Kann der ADM 3053 auch für CAN FD (Flexible Data-Rate) verwendet werden?
Der ADM 3053 ist primär für den Standard-CAN-Betrieb (bis 1 Mbps) nach ISO 11898-2 spezifiziert. Für Anwendungen, die CAN FD mit deutlich höheren Datenraten erfordern, sind möglicherweise dedizierte CAN FD-Transceiver mit integrierter Isolation notwendig.
