Präzise Signalverarbeitung für anspruchsvolle Anwendungen: Der ADG 774 BRZ Analog-Multiplexer-IC
Für Ingenieure und Entwickler, die eine zuverlässige und effiziente Lösung zur Umschaltung analoger Signale suchen, stellt der ADG 774 BRZ Analog-Multiplexer-IC eine herausragende Wahl dar. Dieses hochintegrierte Bauteil ermöglicht die selektive Weiterleitung eines von vier Eingangssignalen zu einem gemeinsamen Ausgang und löst damit Herausforderungen bei der Signalrührung in komplexen Schaltungen, Testsystemen und Messgeräten.
Überlegene Leistung und Flexibilität durch fortschrittliche Technologie
Der ADG 774 BRZ übertrifft Standard-Multiplexer-Lösungen durch seine herausragenden elektrischen Eigenschaften und seine robuste Konstruktion. Die geringe Einschaltwiderstandsdifferenz und die hohe Off-Isolation minimieren Signalverzerrungen und unerwünschte Übersprechen, was für präzise Messungen und eine saubere Signalintegrität unerlässlich ist. Seine Vielseitigkeit macht ihn zur idealen Komponente für eine breite Palette von Applikationen, wo eine dynamische Signalwahl erforderlich ist.
Kernfunktionen und technische Vorteile
Der ADG 774 BRZ ist ein CMOS-basierter Analog-Multiplexer, der sich durch seine kompakte Bauform und seine Fähigkeit, eine Vielzahl von analogen Signalen zu verarbeiten, auszeichnet. Die Implementierung moderner Halbleitertechnologie sorgt für einen niedrigen Stromverbrauch und eine hohe Schaltgeschwindigkeit. Dies ist entscheidend für Anwendungen, die schnelle Signaländerungen oder eine energieeffiziente Betriebsweise erfordern.
- Hohe Signalintegrität: Durch minimalen Einschaltwiderstand und geringes Übersprechen werden analoge Signale mit hoher Genauigkeit weitergeleitet.
- Vielseitige Anwendung: Geeignet für eine breite Palette von analogen Signalen, von Audio bis hin zu Sensorik.

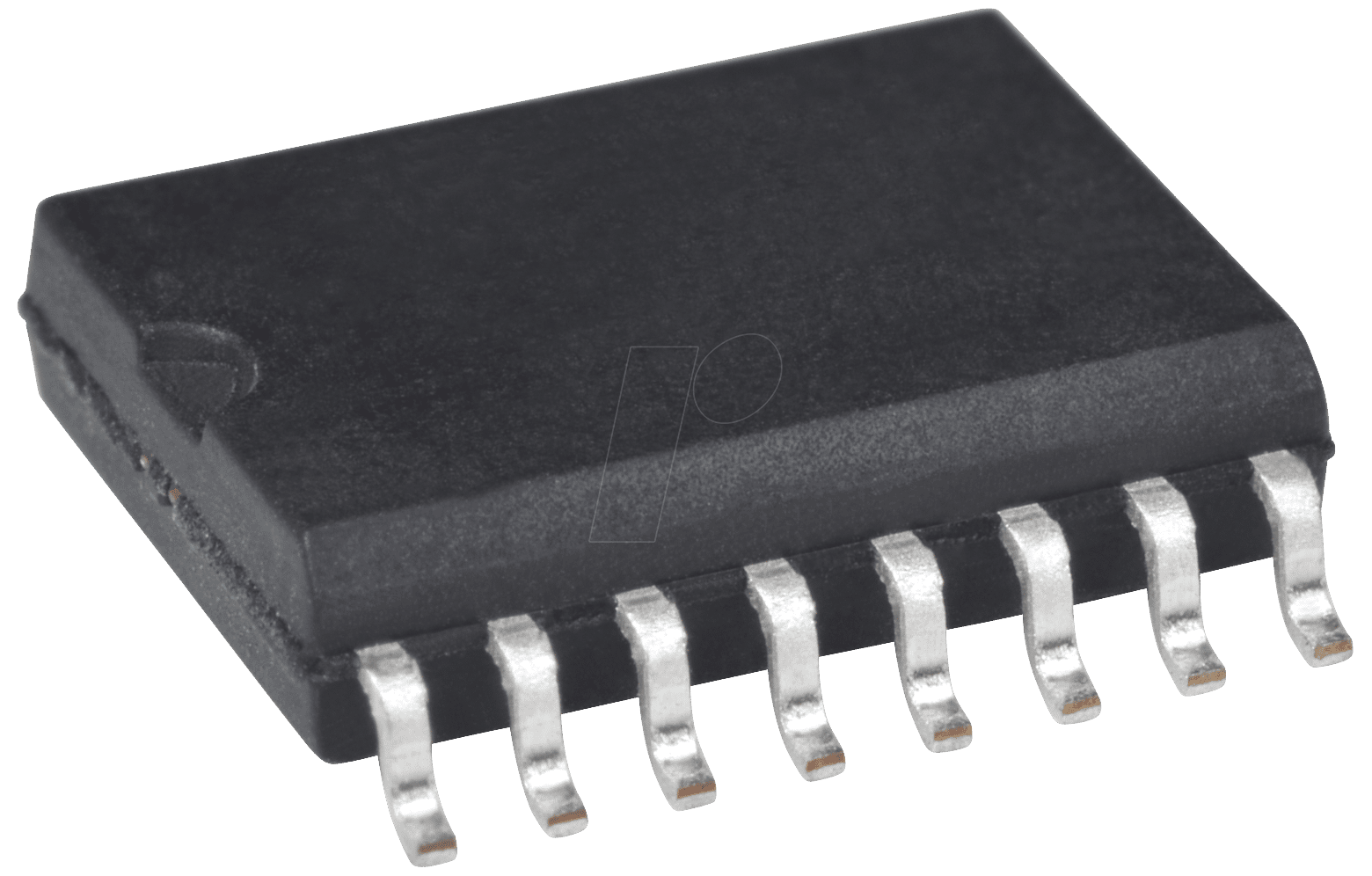

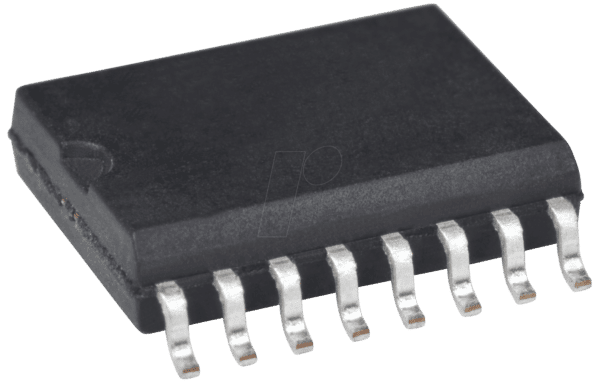

- Effiziente Platznutzung: Das SO-16 Gehäuse ermöglicht eine dichte Bestückung auf Leiterplatten, was besonders in platzbeschränkten Designs von Vorteil ist.
- Zuverlässiger Betrieb: Robustes Design und hohe Zuverlässigkeit gewährleisten einen stabilen Betrieb auch unter anspruchsvollen Umgebungsbedingungen.
- Energieeffizienz: Geringer Stromverbrauch im aktiven und Ruhezustand, ideal für batteriebetriebene oder energiesensible Systeme.
Detaillierte technische Spezifikationen des ADG 774 BRZ
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Analog-Multiplexer |
| Anzahl der Kanäle | 4 |
| Gehäuseform | SO-16 |
| Schaltzeit (Typisch) | Weniger als 100 ns (Ein/Aus) |
| Einschaltwiderstand (Typisch) | Unter 10 Ohm bei VDD=5V |
| Off-Isolation (Typisch) | Über 80 dB bei 1 MHz |
| Versorgungsspannungsbereich | 2,7 V bis 5,5 V |
| Betriebstemperaturbereich | -40 °C bis +85 °C |
| Signalbandbreite | Über 100 MHz |
Anwendungsgebiete und Einsatzmöglichkeiten
Der ADG 774 BRZ findet breite Anwendung in verschiedenen Branchen und technischen Disziplinen. Seine Fähigkeit, diskret zwischen mehreren analogen Signalquellen zu wählen, macht ihn zu einem unverzichtbaren Baustein in:
- Mess- und Prüftechnik: Zur Selektion von Messkanälen in automatisierten Testsystemen (ATE), Oszilloskopen oder Datenerfassungsgeräten. Hier ermöglicht er die Umschaltung zwischen verschiedenen Sensoren oder Prüfpunkten, um komplexe Messroutinen zu realisieren.
- Audio- und Videoverarbeitung: In Audio-Mischpulten, Signalverteilungssystemen oder Videoumschaltern zur Auswahl verschiedener Audio- oder Videosignale. Die geringe Verzerrung stellt sicher, dass die Signalqualität erhalten bleibt.
- Automatisierung und Steuerung: In industriellen Steuerungssystemen zur Auswahl von Sensordaten oder zur Ansteuerung von Aktoren. Die robuste Bauweise und der erweiterte Temperaturbereich gewährleisten einen zuverlässigen Betrieb in rauen Umgebungen.
- Telekommunikation: Zur Signalauswahl in Basisstationen oder Kommunikationssystemen, wo die effiziente Handhabung mehrerer Signale kritisch ist.
- Medizintechnik: In medizinischen Geräten, wie z.B. Patientenüberwachungssystemen, zur Auswahl spezifischer physiologischer Messwerte. Hohe Signalintegrität ist hierbei von größter Bedeutung.
- Prototypenentwicklung und Forschung: Als flexibles Element in Laborschaltungen zur schnellen Konfiguration und zum Testen verschiedener Signalpfade bei der Entwicklung neuer Geräte.
Die kompakte Bauform im SO-16 Gehäuse erleichtert die Integration in bestehende oder neue Leiterplattendesigns und optimiert die Raumnutzung auf der Platine. Dies ist besonders in tragbaren Geräten oder komplexen elektronischen Systemen von erheblichem Vorteil.
FAQ – Häufig gestellte Fragen zu ADG 774 BRZ – Analog-Multiplexer-IC, 4-Kanal, SO-16
Was ist die Hauptfunktion eines Analog-Multiplexer-ICs wie dem ADG 774 BRZ?
Die Hauptfunktion eines Analog-Multiplexer-ICs wie dem ADG 774 BRZ besteht darin, eines von mehreren analogen Eingangssignalen selektiv zu einem einzigen Ausgangssignal zu leiten. Dies ermöglicht es, mit einer einzigen nachgeschalteten Komponente mehrere analoge Signalquellen zu verarbeiten.
Für welche Art von analogen Signalen ist der ADG 774 BRZ geeignet?
Der ADG 774 BRZ ist für eine breite Palette von analogen Signalen geeignet, einschließlich niederfrequenter Audiosignale, Spannungs- und Stromsignale von Sensoren sowie Signale im niedrigen MHz-Bereich. Die maximale Bandbreite des ICs bestimmt die Obergrenze der nutzbaren Frequenz.
Welche Vorteile bietet das SO-16 Gehäuse des ADG 774 BRZ?
Das SO-16 (Small Outline Integrated Circuit) Gehäuse ist eine Standardbauform für Oberflächenmontage (SMD). Seine Vorteile liegen in der kompakten Größe, die eine dichte Bestückung auf Leiterplatten ermöglicht, sowie in der guten Wärmeableitung und der Eignung für automatisierte Bestückungsprozesse.
Was bedeutet niedriger Einschaltwiderstand (On-Resistance) und warum ist er wichtig?
Der Einschaltwiderstand beschreibt den Widerstand, der vom Multiplexer messbar ist, wenn ein Kanal aktiviert ist. Ein niedriger Einschaltwiderstand ist entscheidend, um Signalverluste und Spannungsabfälle zu minimieren, was die Signalintegrität insbesondere bei empfindlichen oder schwachen Signalen verbessert.
Wie beeinflusst die Off-Isolation die Leistung des Multiplexers?
Die Off-Isolation gibt an, wie gut ein deaktivierter Kanal von den aktiven Kanälen isoliert ist. Eine hohe Off-Isolation (d.h. ein großer Wert in Dezibel) bedeutet, dass nur sehr wenig Signal von den inaktiven Kanälen zum Ausgang gelangt. Dies verhindert Übersprechen und gewährleistet eine saubere Signalaufbereitung.
Kann der ADG 774 BRZ auch digitale Signale schalten?
Der ADG 774 BRZ ist primär für das Schalten von analogen Signalen konzipiert. Während er unter bestimmten Bedingungen möglicherweise auch binäre digitale Signale schalten kann, ist seine optimale Leistung und Spezifikation für analoge Anwendungen ausgelegt. Für dedizierte digitale Signalumschaltung sind digitale Multiplexer oder Gateways besser geeignet.
Welche Schutzmaßnahmen sind für den Betrieb des ADG 774 BRZ zu beachten?
Beim Betrieb des ADG 774 BRZ sind die im Datenblatt angegebenen maximalen Versorgungsspannungen und Stromgrenzen strikt einzuhalten. Überspannungen oder falsche Polung können zur Beschädigung des Bauteils führen. Ebenso ist auf eine ausreichende Entkopplung der Versorgungspannungen zu achten, um Störungen zu minimieren.
