Präzise Signalverteilung für anspruchsvolle Elektronikprojekte: ADG 526 AKRZ Analog-Multiplexer-IC
Der ADG 526 AKRZ Analog-Multiplexer-IC ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und flexible Signalverteilung in komplexen Schaltungen realisieren müssen. Wenn Sie eine präzise Umschaltung mehrerer analoger Signale auf einen einzelnen Ausgangspunkt benötigen und dabei hohe Leistung, geringe Leckströme und robustes Verhalten erwarten, ist dieser 16-Kanal-Multiplexer die überlegene Wahl gegenüber einfacheren, weniger vielseitigen Alternativen.
Überlegene Leistung und Zuverlässigkeit im Vergleich zu Standardlösungen
Der ADG 526 AKRZ hebt sich durch seine fortschrittliche Siliziumtechnologie und das durchdachte Design von konventionellen Multiplexern ab. Seine Fähigkeit, eine breite Palette von analogen Signalen mit hoher Genauigkeit zu verarbeiten, gepaart mit exzellenten Rausch- und Verzerrungseigenschaften, macht ihn zur ersten Wahl für professionelle Anwendungen. Im Gegensatz zu einfacheren Multiplexern, die oft Kompromisse bei der Signalintegrität oder der Spannungsfestigkeit eingehen müssen, bietet der ADG 526 AKRZ eine durchgängig hohe Leistung über den gesamten Betriebsbereich.
Hauptvorteile des ADG 526 AKRZ
- Hohe Kanalanzahl: Mit 16 unabhängigen Kanälen ermöglicht der ADG 526 AKRZ die effiziente Verwaltung einer großen Anzahl analoger Eingangssignale auf einen einzigen Ausgang.
- Präzise Signalübertragung: Geringe Einschaltwiderstände (On-Resistance) und niedrige Leckströme gewährleisten eine minimale Signalabschwächung und Verzerrung, was für anspruchsvolle Mess- und Regelanwendungen entscheidend ist.
- Breiter Betriebsspannungsbereich: Die Fähigkeit, sowohl mit unipolaren als auch bipolaren Versorgungsspannungen zu arbeiten, erhöht die Flexibilität und Kompatibilität mit einer Vielzahl von Systemen.
- Robustheit gegen Fehlbedienung: Der Schutz gegen Leerlauf-Kanal-Bedingungen (Open-Circuit) minimiert das Risiko von Schäden oder unerwünschten Effekten, selbst wenn Eingangskanäle nicht korrekt verbunden sind.
- Schnelle Schaltzeiten: Kurze Schaltzeiten des Multiplexers ermöglichen eine zügige Reaktion auf Steuersignale, was für dynamische Systeme von Vorteil ist.
- Zuverlässige Performance unter variablen Bedingungen: Die hohe Stabilität über Temperaturschwankungen und verschiedene Versorgungsspannungen hinweg sichert eine konsistente Leistung in unterschiedlichen Umgebungsbedingungen.
Technische Spezifikationen im Detail

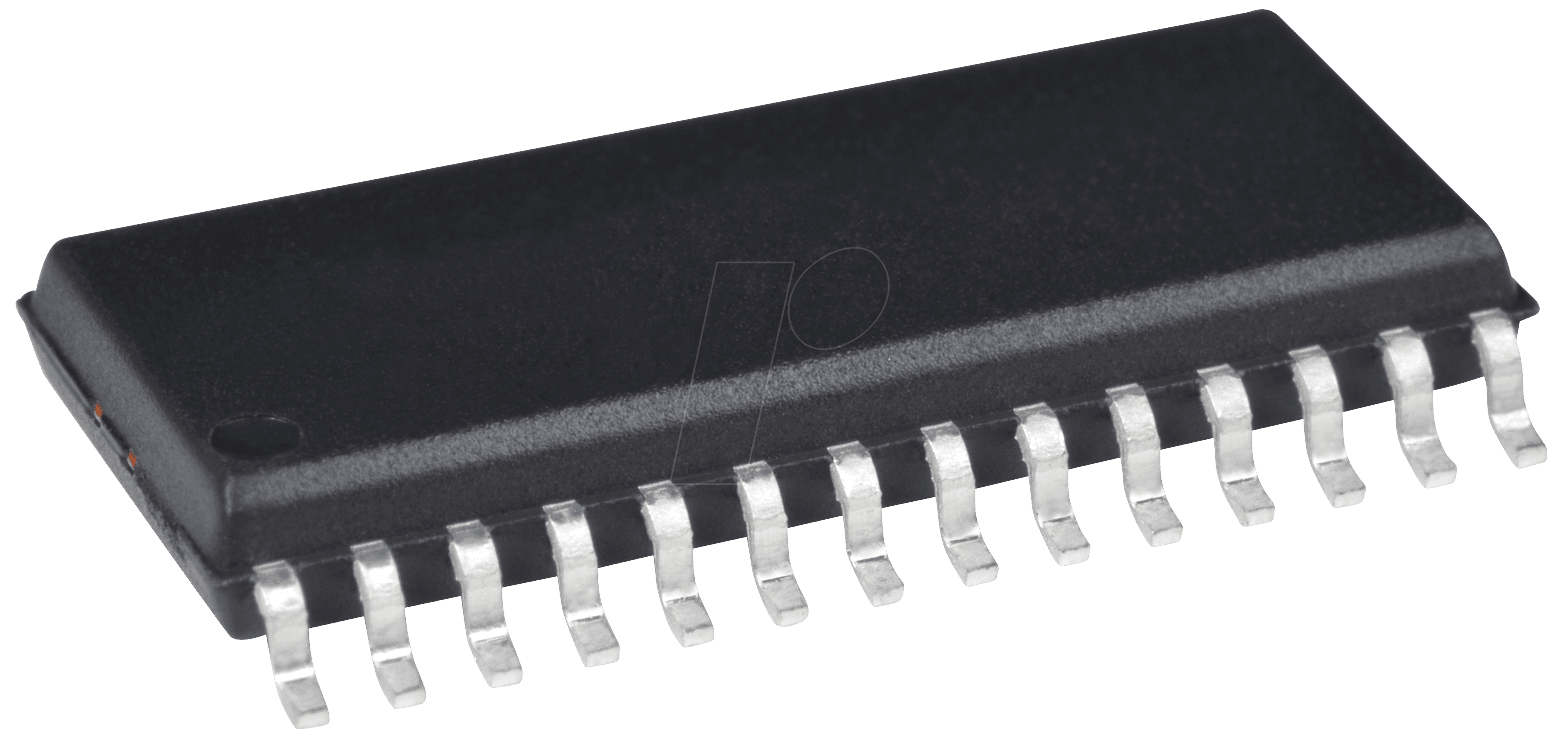

Der ADG 526 AKRZ ist ein monolithischer 16-Kanal-Analog-Multiplexer, der auf einer hochentwickelten Silizium-Gate-Technologie basiert. Er ist in einem robusten SO-28 Gehäuse untergebracht, das eine einfache Integration in Leiterplatten ermöglicht.
| Merkmal | Spezifikation | Relevanz |
|---|---|---|
| Kanalanzahl | 16 | Ermöglicht die Ansteuerung und Verteilung einer Vielzahl von analogen Signalen. |
| Gehäusetyp | SO-28 | Standardgehäuse für Oberflächenmontage, bietet gute Handhabbarkeit und thermische Eigenschaften. |
| Typische Einschaltwiderstand (R_ON) | 90 Ω (typisch bei ±15V Versorgung) | Geringer Widerstand minimiert Signalverluste und Verzerrungen. |
| Leckstrom (Off-Leckstrom) | < 1 nA (typisch bei ±15V Versorgung) | Minimale Stromflüsse bei ausgeschalteten Kanälen, wichtig für präzise Messungen. |
| Betriebsspannungsbereich (V_DD, V_SS) | ±5V bis ±22V | Hohe Flexibilität bei der Spannungsversorgung, kompatibel mit vielen analogen Schaltungen. |
| Analoge Eingangsspannungsbereich (V_IN) | ±15V (bei ±15V Versorgung) | Unterstützt eine breite Palette von analogen Signalpegeln. |
| Schaltzeit (t_ON – Anschlusszeit) | 70 ns (typisch) | Schnelle Reaktion ermöglicht effiziente Signalverarbeitung in Echtzeitanwendungen. |
| Schaltzeit (t_OFF – Trennzeit) | 50 ns (typisch) | Schnelle Trennung zwischen den Kanälen, reduziert Übersprechen. |
| Schutzfunktion | Schutz gegen Leerlauf-Kanal-Bedingungen (Open-Circuit) | Erhöht die Zuverlässigkeit und verhindert Schäden bei fehlerhaften Anschlüssen. |
Anwendungsgebiete des ADG 526 AKRZ
Der ADG 526 AKRZ Analog-Multiplexer-IC findet breite Anwendung in diversen technologischen Bereichen, wo präzise Signalwahl und -verteilung unerlässlich sind. Seine Vielseitigkeit macht ihn zu einer Schlüsselkomponente in:
- Automatisierung und industrielle Steuerungssysteme: Zur Auswahl von Sensordaten, Steuersignalen oder zur Verteilung von Referenzspannungen in komplexen Prozesssteuerungen.
- Messtechnik und Prüfgeräte: Zur schnellen Umschaltung von Messinstrumenten zwischen verschiedenen Prüfpunkten oder zur Erfassung von Messwerten aus einer Vielzahl von Quellen.
- Telekommunikationsinfrastruktur: In Systemen, die eine flexible Weiterleitung von analogen Signalen innerhalb von Netzknoten oder Basisstationen erfordern.
- Medizintechnik: Zur Signalaufbereitung und -auswahl in bildgebenden Verfahren oder diagnostischen Geräten, wo Signalintegrität von höchster Bedeutung ist.
- Audio- und Videoverarbeitung: In professionellen Mischpulten, Signalverteilern oder Testgeräten, die eine präzise Kanalwahl erfordern.
- Datenlogger und Datenerfassungssysteme: Zur effizienten Erfassung von Daten von mehreren analogen Sensoren über einen einzigen Analog-Digital-Wandler.
Design- und Integrationsaspekte
Die Implementierung des ADG 526 AKRZ in Ihren Schaltungsaufbau profitiert von seinem robusten SO-28 Gehäuse. Dieses Standardgehäuse ermöglicht sowohl manuelle Bestückung als auch automatisierten Pick-and-Place-Prozessen, was die Integrationskosten in der Produktion reduziert. Die Pinbelegung ist klar definiert und die Dokumentation von Analog Devices bietet detaillierte Informationen zur optimalen Ansteuerung der Steuereingänge und zur Dimensionierung der Versorgungsspannungen, um die bestmögliche Leistung zu erzielen. Die geringe Einschaltwiderstand und die niedrigen Leckströme tragen dazu bei, dass externe Komponenten wie Pufferverstärker oder Filter oft einfacher dimensioniert werden können, was zu einer schlankeren und kosteneffizienteren Schaltungsarchitektur führt.
Optimierung für präzise analoge Signalpfade
Der ADG 526 AKRZ ist speziell dafür konzipiert, Herausforderungen in der analogen Signalverarbeitung zu meistern. Standard-Multiplexer können unter Problemen wie Crosstalk, Signalverzerrungen durch nichtlineare Einschaltwiderstände oder unerwünschten Kapazitätskopplungen leiden. Durch die Verwendung einer fortschrittlichen Siliziumtechnologie minimiert der ADG 526 AKRZ diese Effekte. Die geringe Off-Leckstrom-Charakteristik ist entscheidend für Anwendungen, bei denen hochohmige Sensoren oder lange Signalpfade abgefragt werden müssen. Hier sorgt der Multiplexer dafür, dass keine signifikanten Ladungsverschiebeungen auftreten, die die Messgenauigkeit beeinträchtigen könnten. Die integrierte Schutzschaltung gegen Leerlauf-Kanal-Bedingungen bietet eine zusätzliche Sicherheitsebene, die in industriellen Umgebungen, wo externe Verbindungen manchmal fehlerhaft sein können, von unschätzbarem Wert ist.
FAQ – Häufig gestellte Fragen zu ADG 526 AKRZ – Analog-Multiplexer-IC, 16-Kanal, SO-28
Was ist ein Analog-Multiplexer und wofür wird er verwendet?
Ein Analog-Multiplexer ist eine elektronische Schaltung, die mehrere analoge Eingangssignale auf einen einzigen Ausgangskanal leiten kann. Er funktioniert wie ein elektronisch gesteuerter Schalter, der es ermöglicht, nacheinander verschiedene analoge Signale auszuwählen und zu einem gemeinsamen Punkt zu verbinden. Dies ist nützlich, um die Anzahl der benötigten Analog-Digital-Wandler (ADCs) zu reduzieren oder um Signale von verschiedenen Quellen zu einer Verarbeitungsstufe zu leiten.
Welche Vorteile bietet der ADG 526 AKRZ gegenüber anderen Multiplexern?
Der ADG 526 AKRZ zeichnet sich durch seine hohe Kanalanzahl (16 Kanäle), niedrigen Einschaltwiderstand (R_ON) und sehr geringe Leckströme aus. Dies gewährleistet eine hohe Signalintegrität und minimiert Verluste und Verzerrungen. Zudem bietet er eine robuste Leistung über einen breiten Spannungsbereich und verfügt über eine integrierte Schutzschaltung gegen Leerlauf-Kanal-Bedingungen, was seine Zuverlässigkeit in anspruchsvollen Umgebungen erhöht.
Kann der ADG 526 AKRZ sowohl unipolare als auch bipolare analoge Signale verarbeiten?
Ja, der ADG 526 AKRZ ist für die Verarbeitung von sowohl unipolaren als auch bipolaren analogen Signalen ausgelegt. Er unterstützt Versorgungsspannungen von bis zu ±22V, was ihm erlaubt, Signale in einem weiten Bereich abzudecken.
Wie wird der ADG 526 AKRZ in eine Schaltung integriert?
Der ADG 526 AKRZ wird in einem SO-28 Gehäuse geliefert, das für die Oberflächenmontage (SMD) konzipiert ist. Die Integration erfolgt durch Löten der Anschlusspins auf eine kompatible Leiterplatte. Die Steuerung der einzelnen Kanäle erfolgt über digitale Steuereingänge, die entsprechend der gewünschten Kanalauswahl konfiguriert werden.
Welche Auswirkungen haben die Leckströme bei einem Multiplexer?
Leckströme sind unerwünschte Stromflüsse, die auch dann auftreten können, wenn ein Kanal eigentlich gesperrt sein sollte. Bei analogen Multiplexern können diese Leckströme die Signalqualität beeinträchtigen, insbesondere bei der Verarbeitung von Signalen von hochohmigen Quellen oder bei Anwendungen, die sehr präzise Messungen erfordern. Der ADG 526 AKRZ zeichnet sich durch extrem niedrige Leckströme aus, was die Genauigkeit der Messungen verbessert.
Benötigt der ADG 526 AKRZ zusätzliche Komponenten für den Betrieb?
Der ADG 526 AKRZ ist ein eigenständiger Multiplexer-IC. Für den grundlegenden Betrieb sind lediglich die korrekten Versorgungsspannungen (V_DD und V_SS) sowie die digitalen Steuersignale für die Kanalauswahl erforderlich. Je nach spezifischer Anwendung können zusätzliche Komponenten wie Pufferverstärker, Filter oder Entkopplungskondensatoren zur Optimierung der Signalintegrität und zur Erfüllung von Schaltungsvorgaben notwendig sein.
Was bedeutet die Schutzfunktion gegen Leerlauf-Kanal-Bedingungen?
Diese Schutzfunktion bedeutet, dass der Multiplexer auch dann sicher betrieben werden kann, wenn einer oder mehrere der Eingangskanäle nicht korrekt mit einer Signalquelle verbunden sind (also im Leerlauf sind). Dies verhindert, dass unerwünschte Spannungsspitzen oder Rückkopplungen entstehen, die das Bauteil oder andere Teile der Schaltung beschädigen könnten. Dies erhöht die Robustheit und Zuverlässigkeit des Systems, insbesondere in industriellen Umgebungen.
